Roteamento de cabos da placa riser PCIe 2
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da placa riser PCIe 2.
Nota
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.
Roteamento de cabos da placa riser PCIe 2 de seis slots

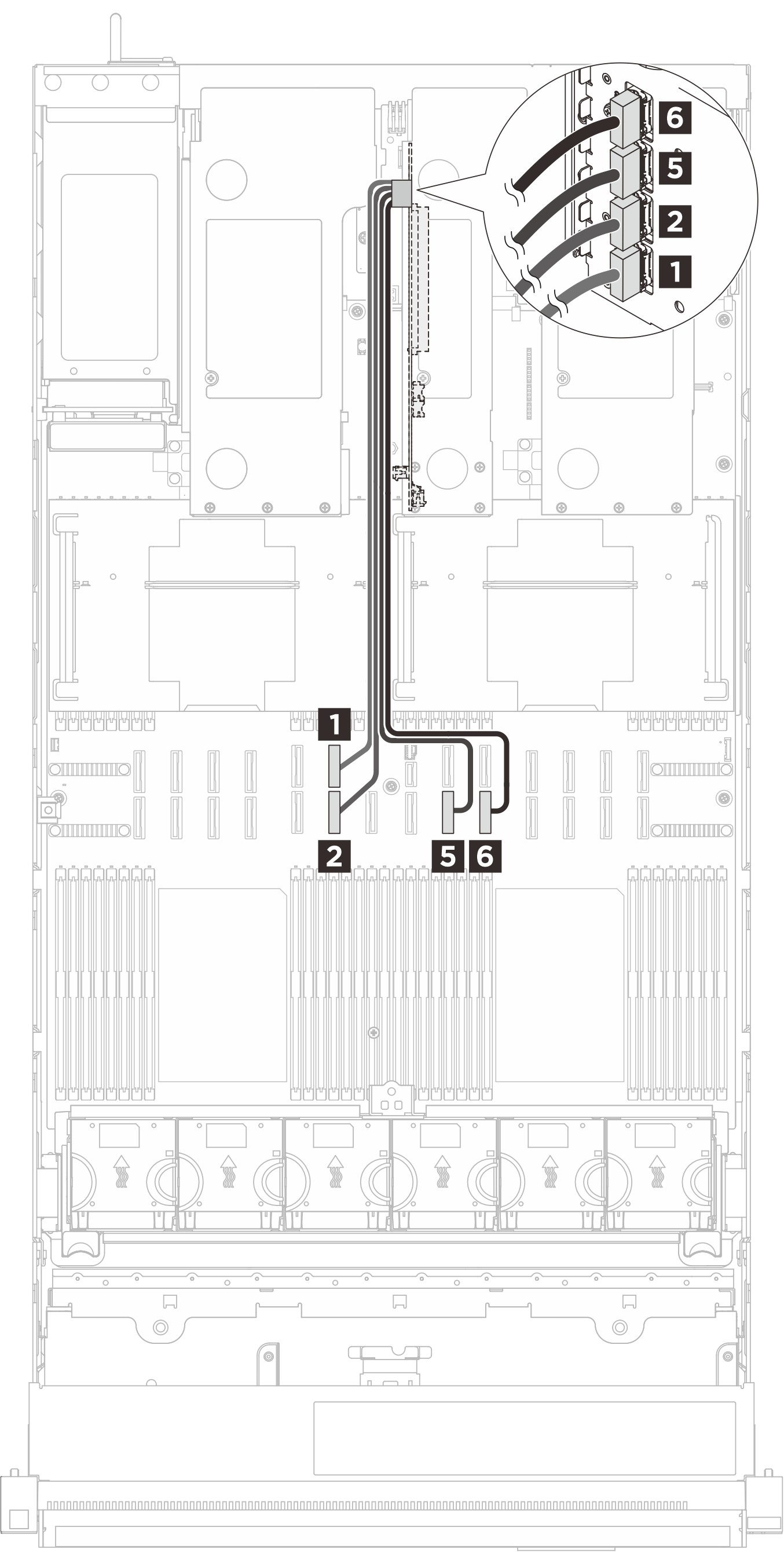

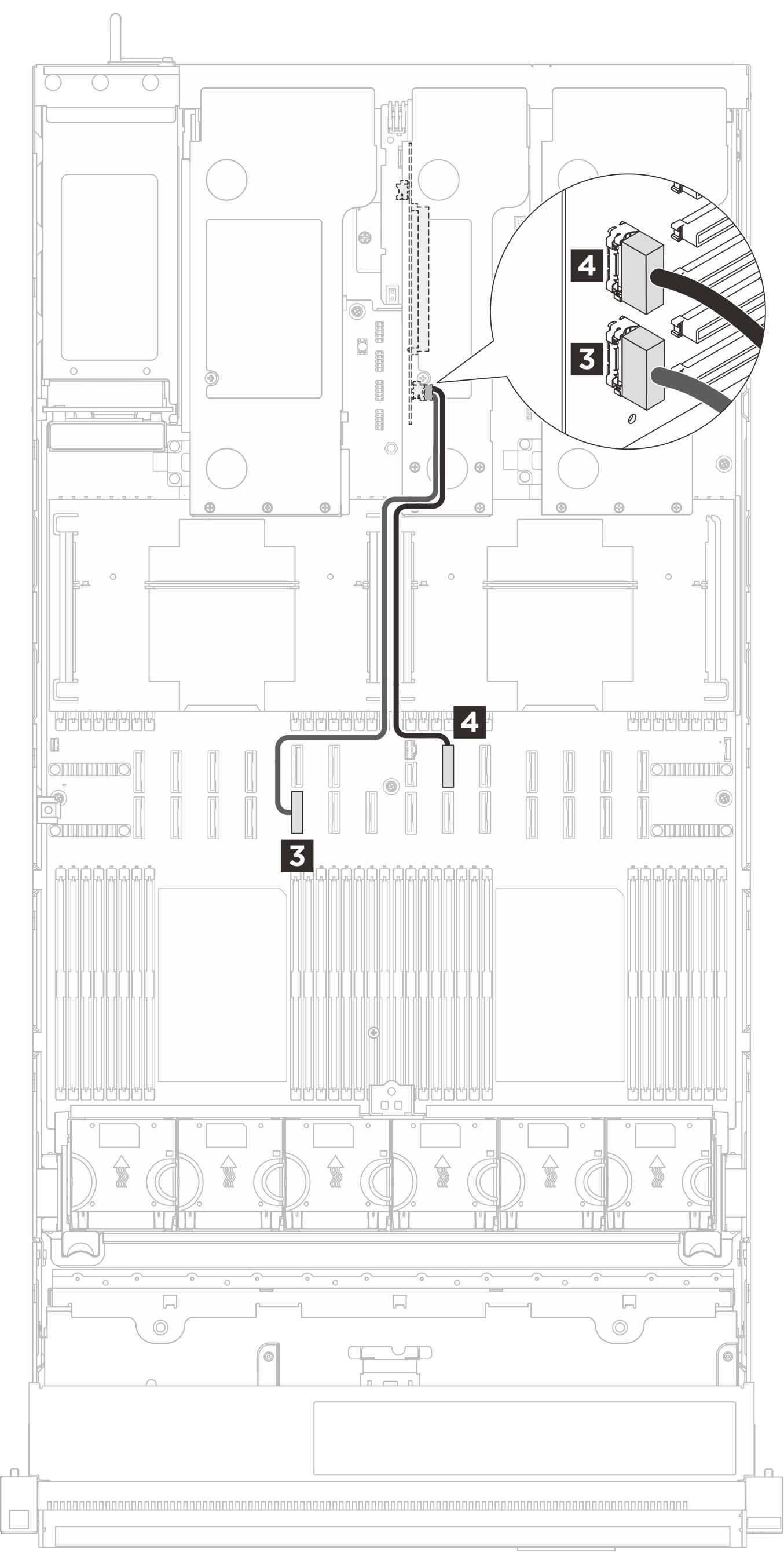

A ilustração a seguir mostra o roteamento de cabos da placa riser PCIe 2 de seis slots.
 |  |
| Cabo | De (placa riser) | Para (conjunto de placa-mãe) |
|---|---|---|
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 1 R1 | 1 P18 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 2 R2 | 2 P6 |
| MCIO x8 to Swift x8 (320 mm) | 3 R3 | 3 P5 |
| MCIO x8 to Swift x8 (320 mm) | 4 R4 | 4 P20 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 5 R5 | 5 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 6 R6 | 6 P10 |
