PCIe 라이저 2 케이블 배선
이 섹션의 지침에 따라 PCIe 라이저 2의 케이블 배선 방법을 알아보십시오.
주
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
6슬롯 PCIe 라이저 2 케이블 배선

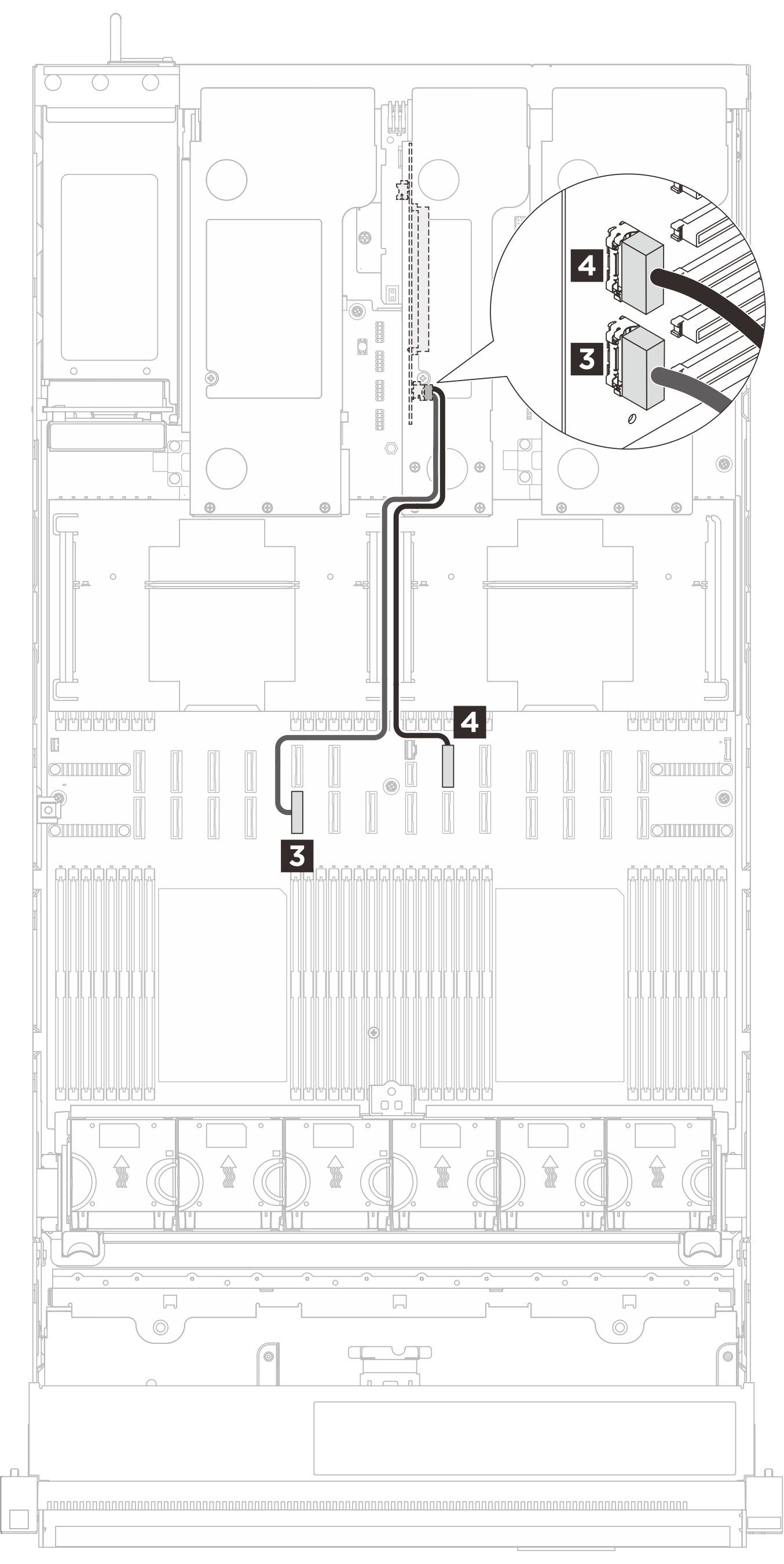

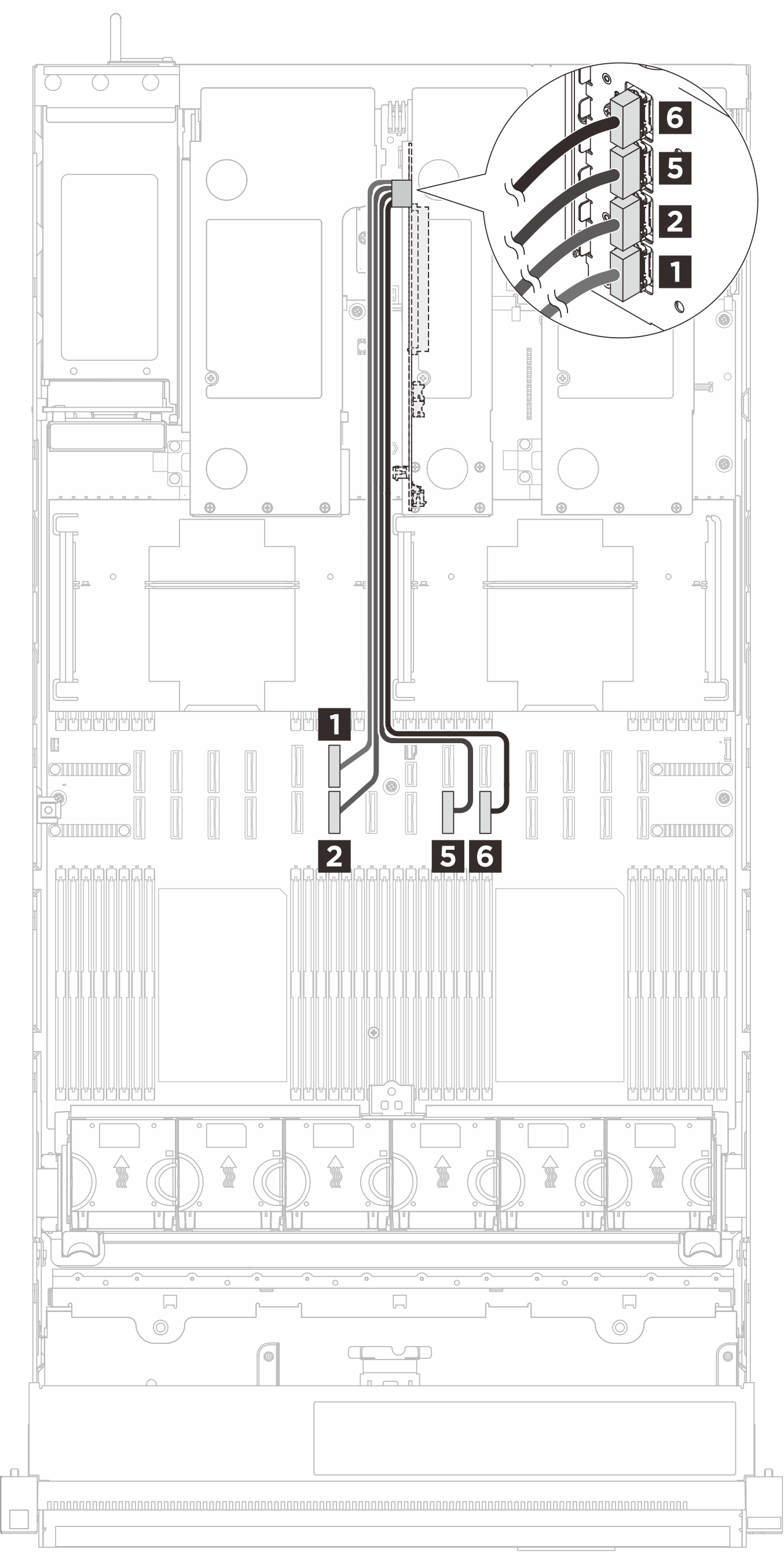

다음 그림은 6슬롯 PCIe 라이저 2의 케이블 배선을 보여줍니다.
 |  |
| 케이블 | 시작(라이저 카드) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 1 R1 | 1 P18 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 2 R2 | 2 P6 |
| MCIO x8 to Swift x8 (320 mm) | 3 R3 | 3 P5 |
| MCIO x8 to Swift x8 (320 mm) | 4 R4 | 4 P20 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 5 R5 | 5 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 6 R6 | 6 P10 |
