PCIe ライザー 2 のケーブル配線
PCIe ライザー 2 のケーブル配線の方法については、このセクションの手順に従ってください。
注
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
6 スロット PCIe ライザー 2 のケーブル配線

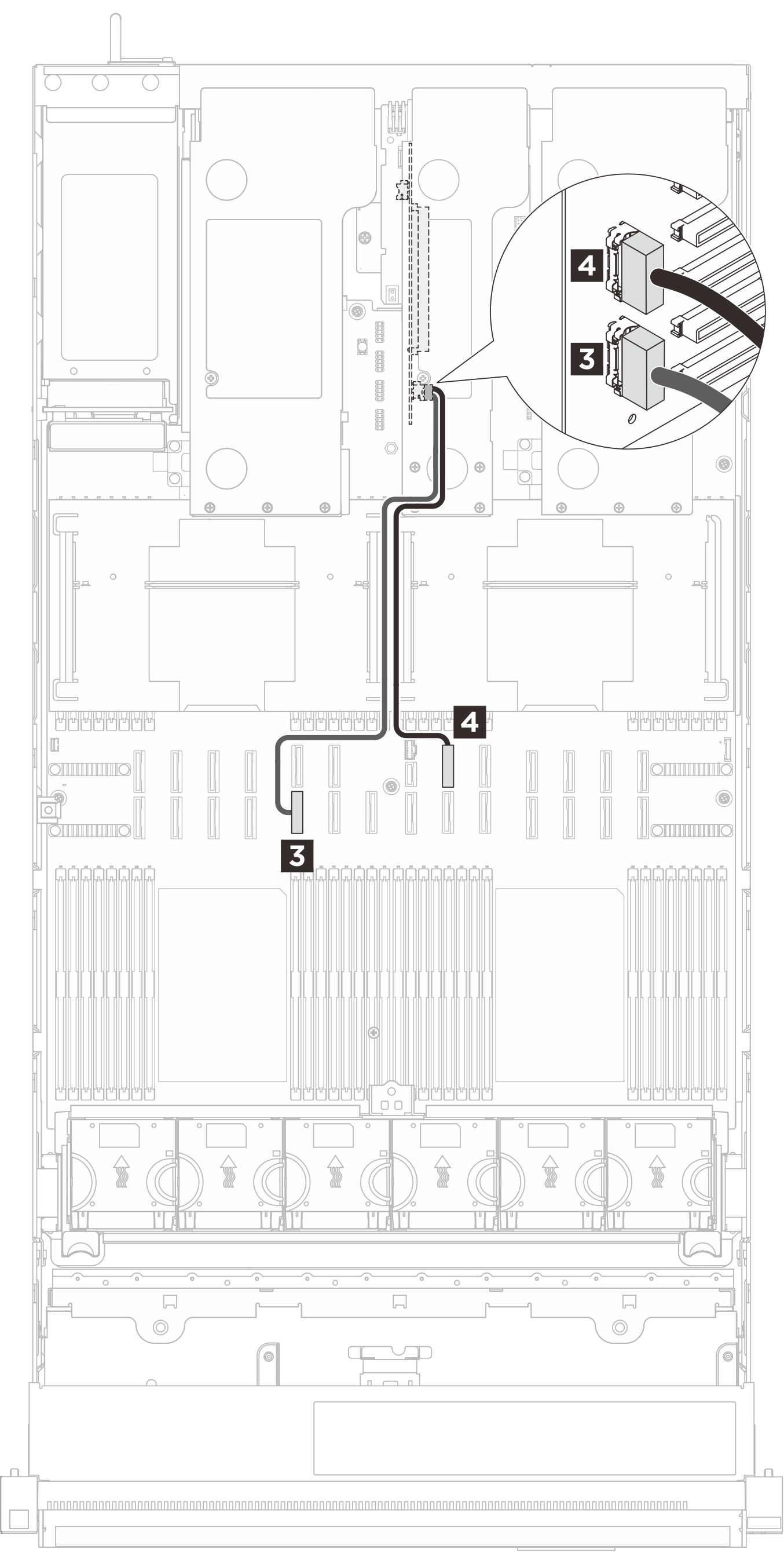

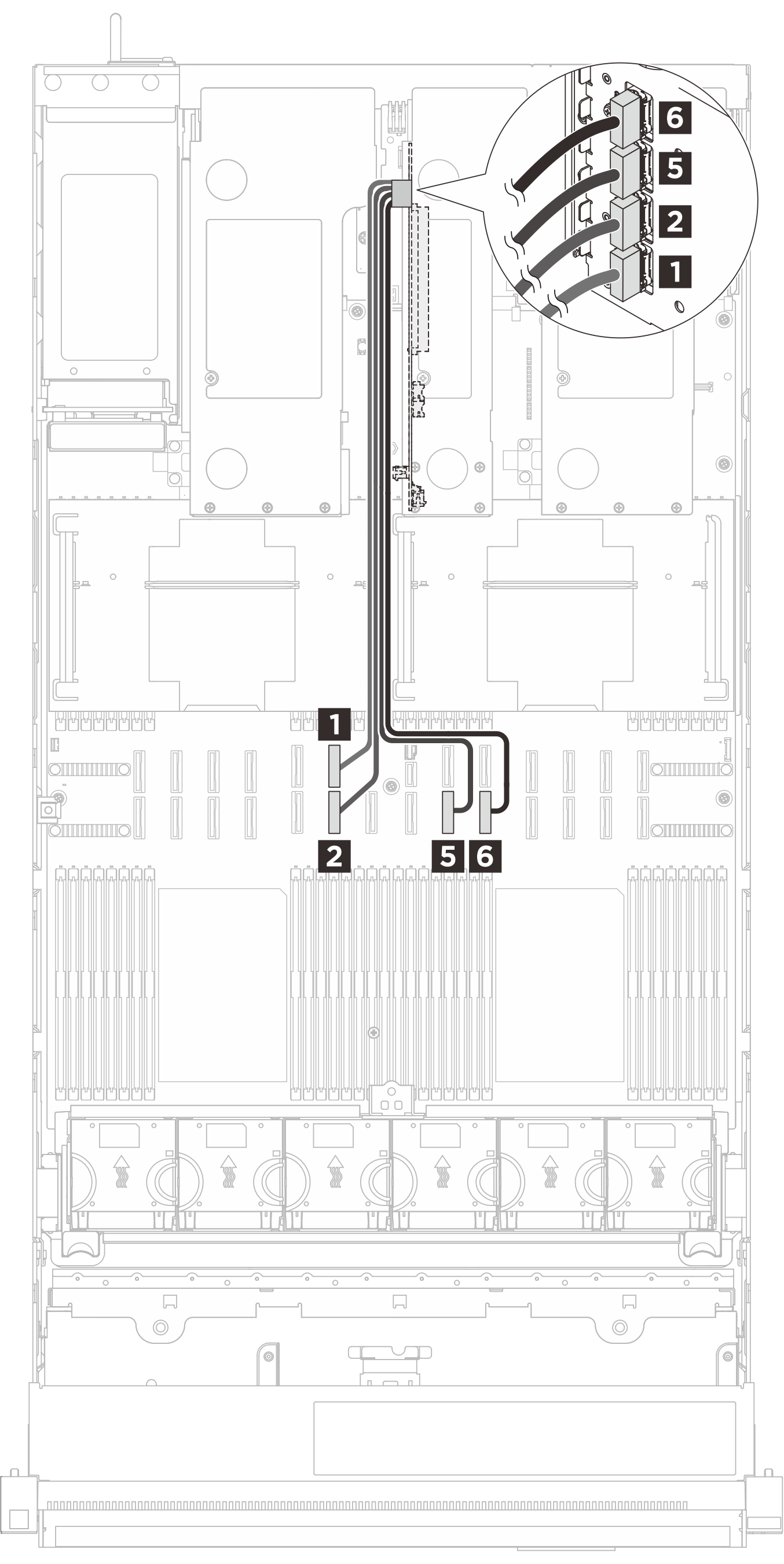

次の図は、6 スロット PCIe ライザー 2 のケーブル配線を示しています。
 |  |
| ケーブル | 始点 (ライザー・カード) | 終点 (システム・ボード・アセンブリー) |
|---|---|---|
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 1 R1 | 1 P18 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 2 R2 | 2 P6 |
| MCIO x8 to Swift x8 (320 mm) | 3 R3 | 3 P5 |
| MCIO x8 to Swift x8 (320 mm) | 4 R4 | 4 P20 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 5 R5 | 5 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 6 R6 | 6 P10 |
