Прокладка кабелей для платы-адаптера Riser PCIe 2
В этом разделе приведены инструкции по прокладке кабелей для платы-адаптера Riser PCIe 2.
Прим.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.
Прокладка кабелей для платы-адаптера Riser PCIe 2 с шестью гнездами

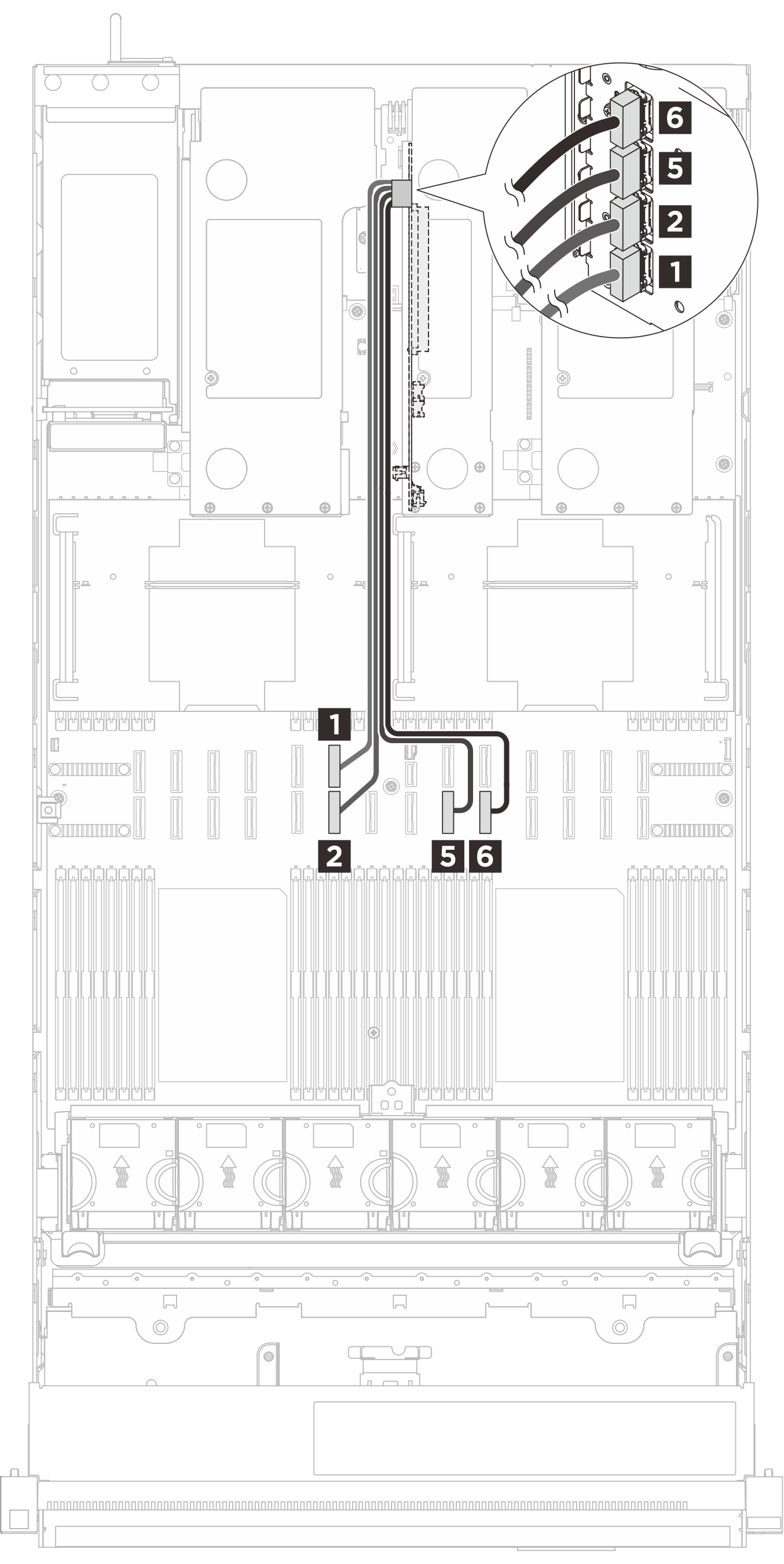

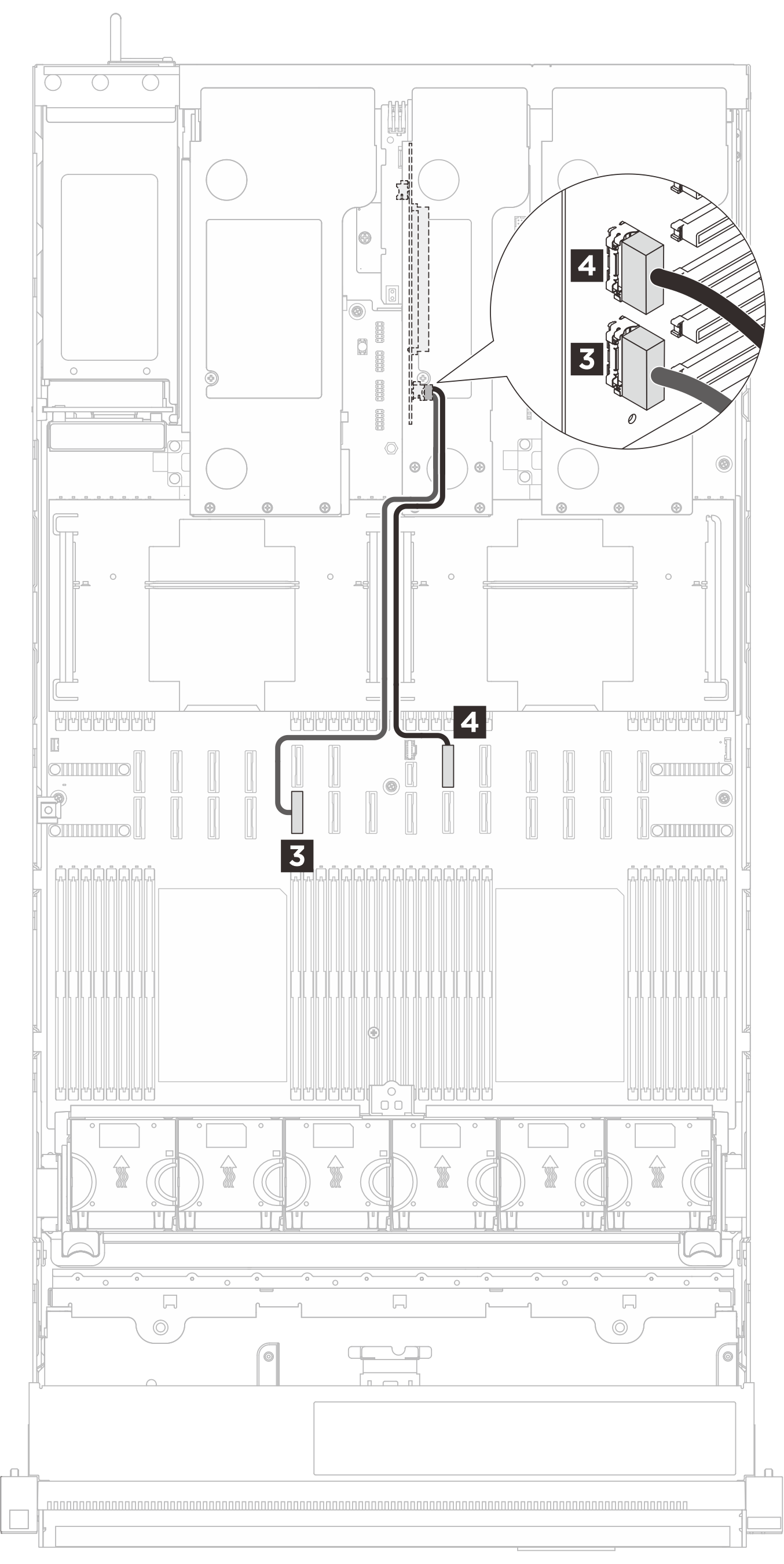

На следующем рисунке показана прокладка кабелей для платы-адаптера Riser PCIe 2 с шестью гнездами.
 |  |
| Кабель | От (плата-адаптер Riser) | К (блок материнской платы) |
|---|---|---|
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 1 R1 | 1 P18 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 2 R2 | 2 P6 |
| MCIO x8 to Swift x8 (320 mm) | 3 R3 | 3 P5 |
| MCIO x8 to Swift x8 (320 mm) | 4 R4 | 4 P20 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 5 R5 | 5 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 6 R6 | 6 P10 |
