Прокладка кабелей для платы-адаптера Riser PCIe 1
В этом разделе приведены инструкции по прокладке кабелей для платы-адаптера Riser PCIe 1.
Прим.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.
Выберите план прокладки в зависимости от типа платы-адаптера Riser PCIe.
Прокладка кабелей для платы-адаптера Riser PCIe 1 Gen5 с шестью гнездами

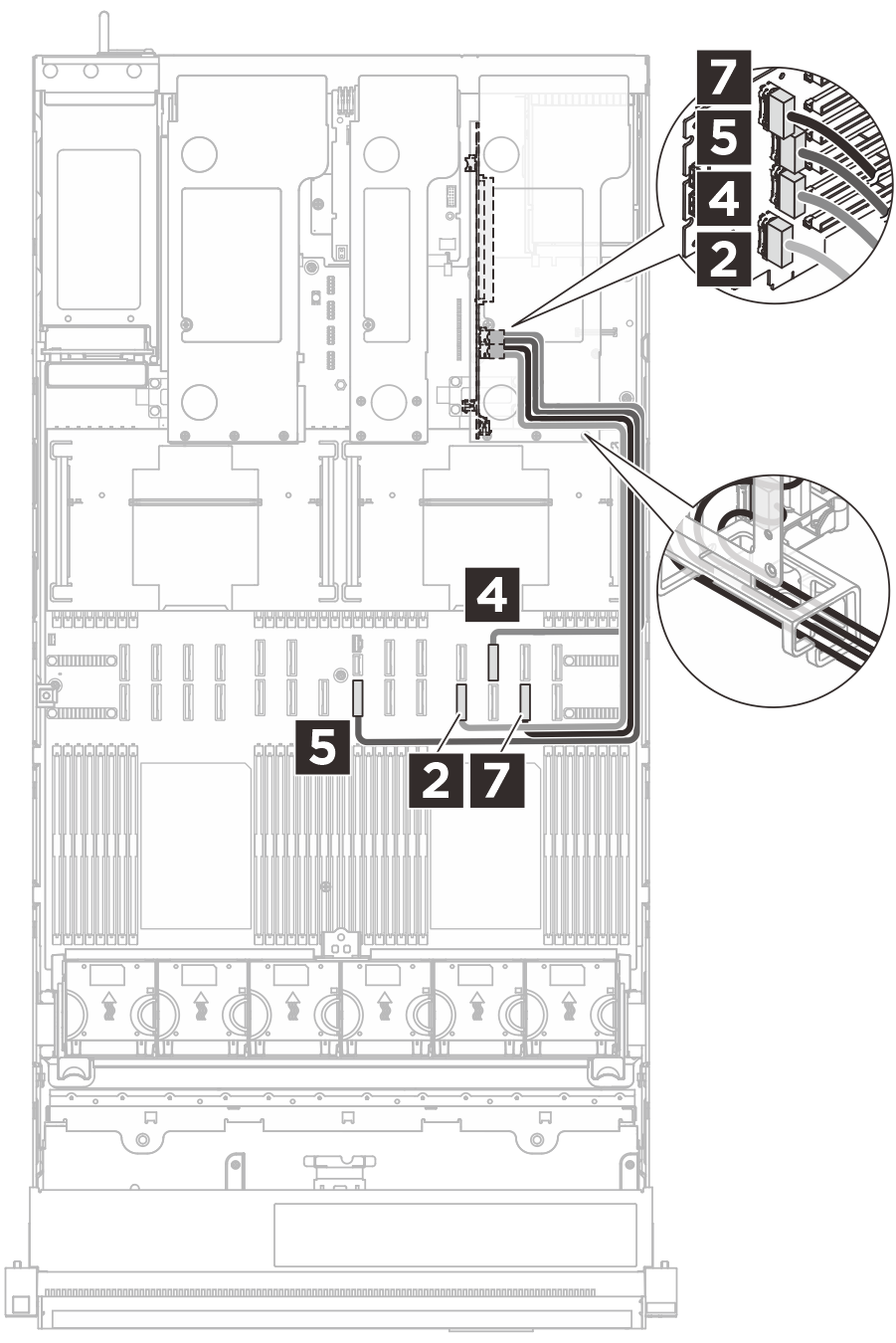

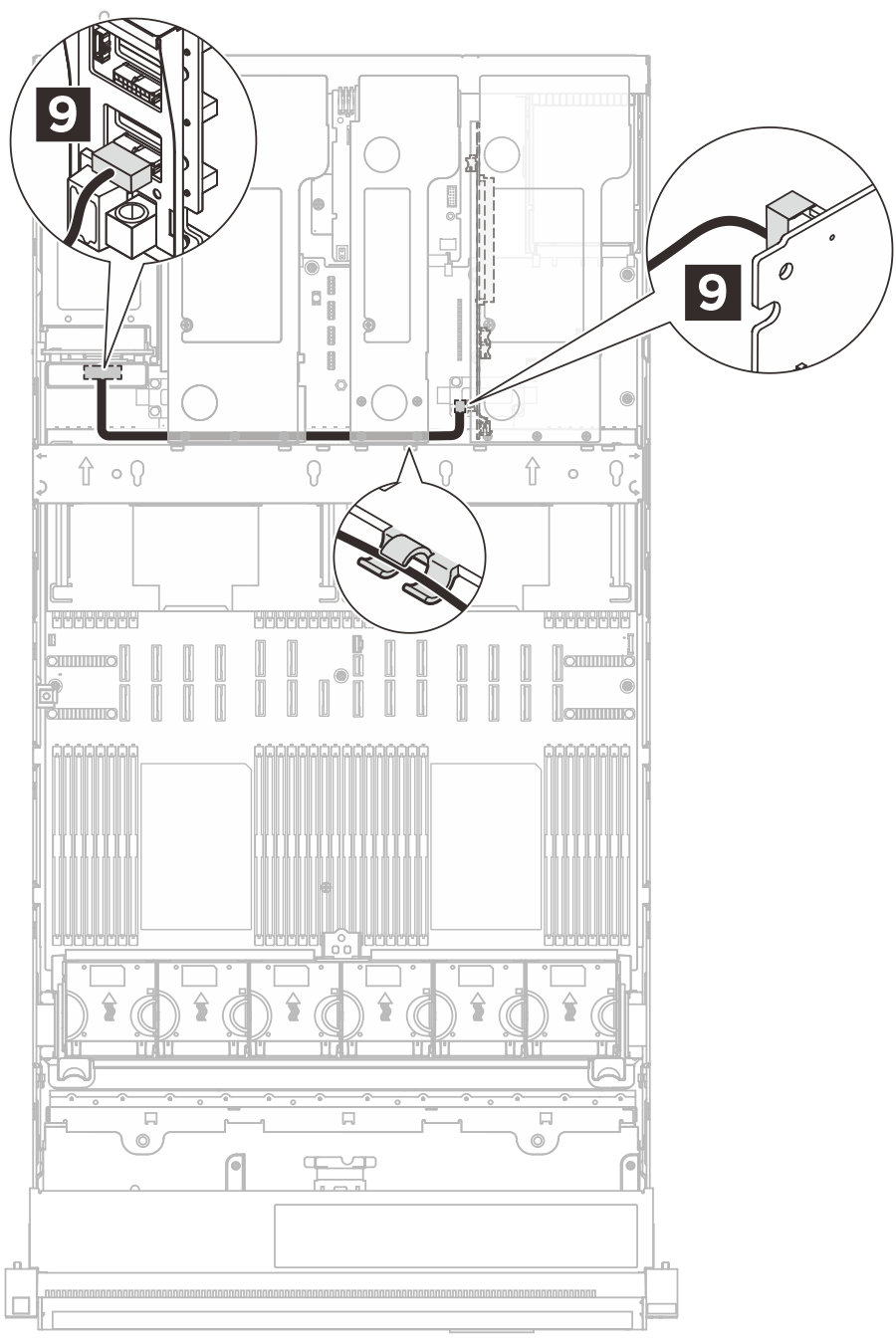

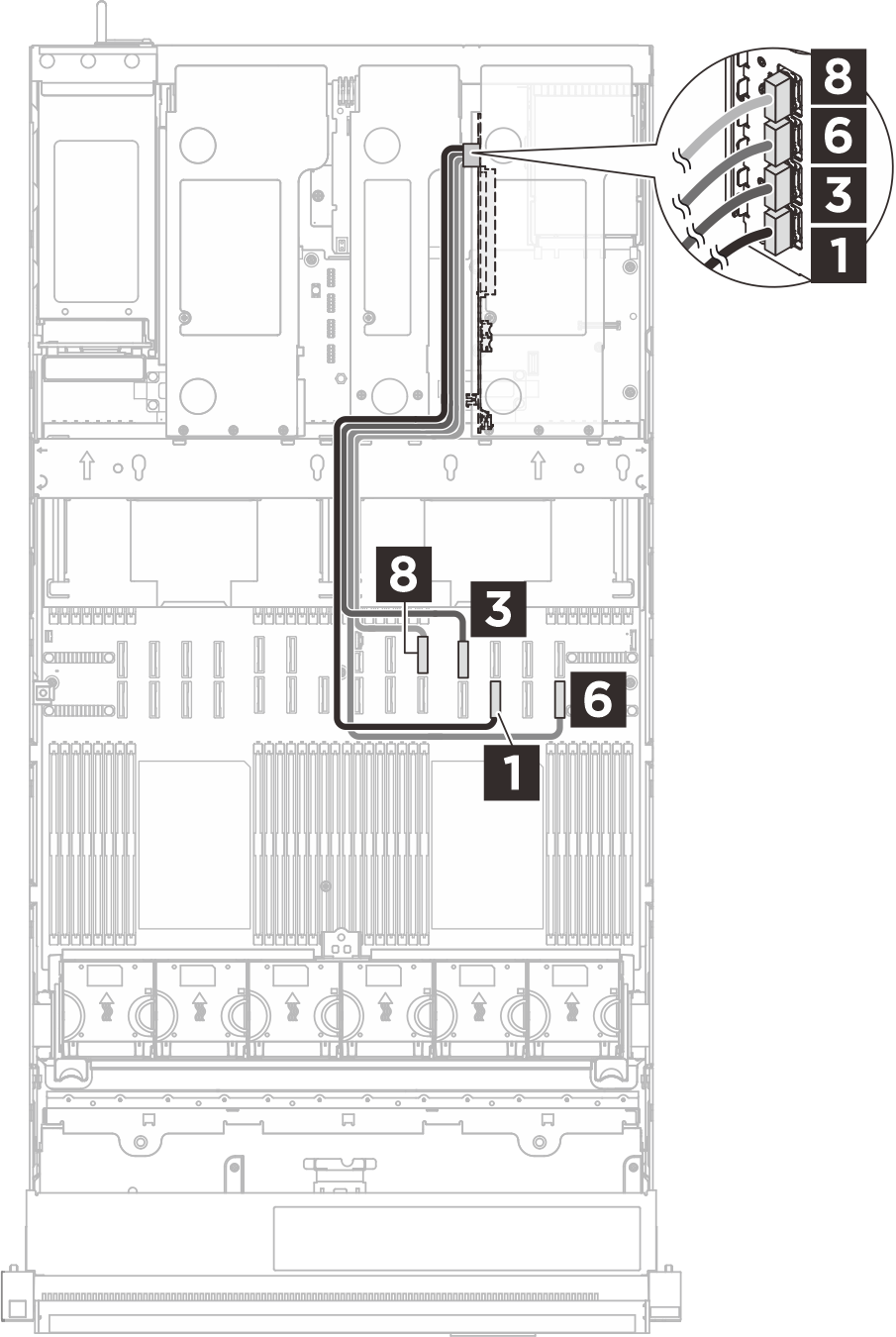

На следующем рисунке показана прокладка кабелей для платы-адаптера Riser PCIe 1 Gen5 с шестью гнездами.
 |  |  |
| Кабель | От (плата-адаптер Riser) | К (блок материнской платы) |
|---|---|---|
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 1 R1 | 1 P12 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P11 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 3 R3 | 3 P22 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P23 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P8 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P21 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Разъем питания | 9 Плата распределения питания: разъем питания платы-адаптера Riser 1 |
Прокладка кабелей для платы-адаптера Riser PCIe 1 Gen5 с шестью гнездами (с модулем жидкостного охлаждения)

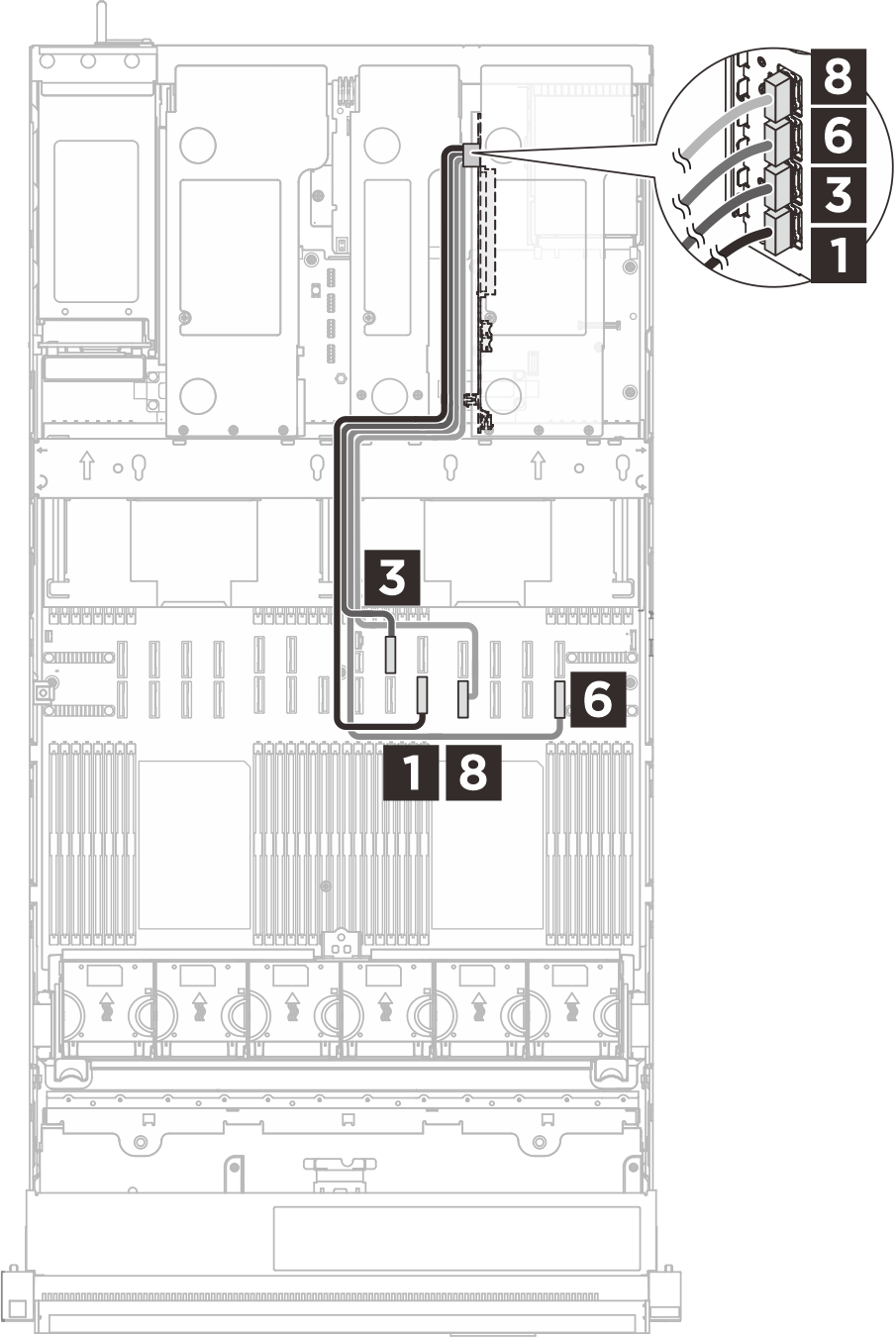

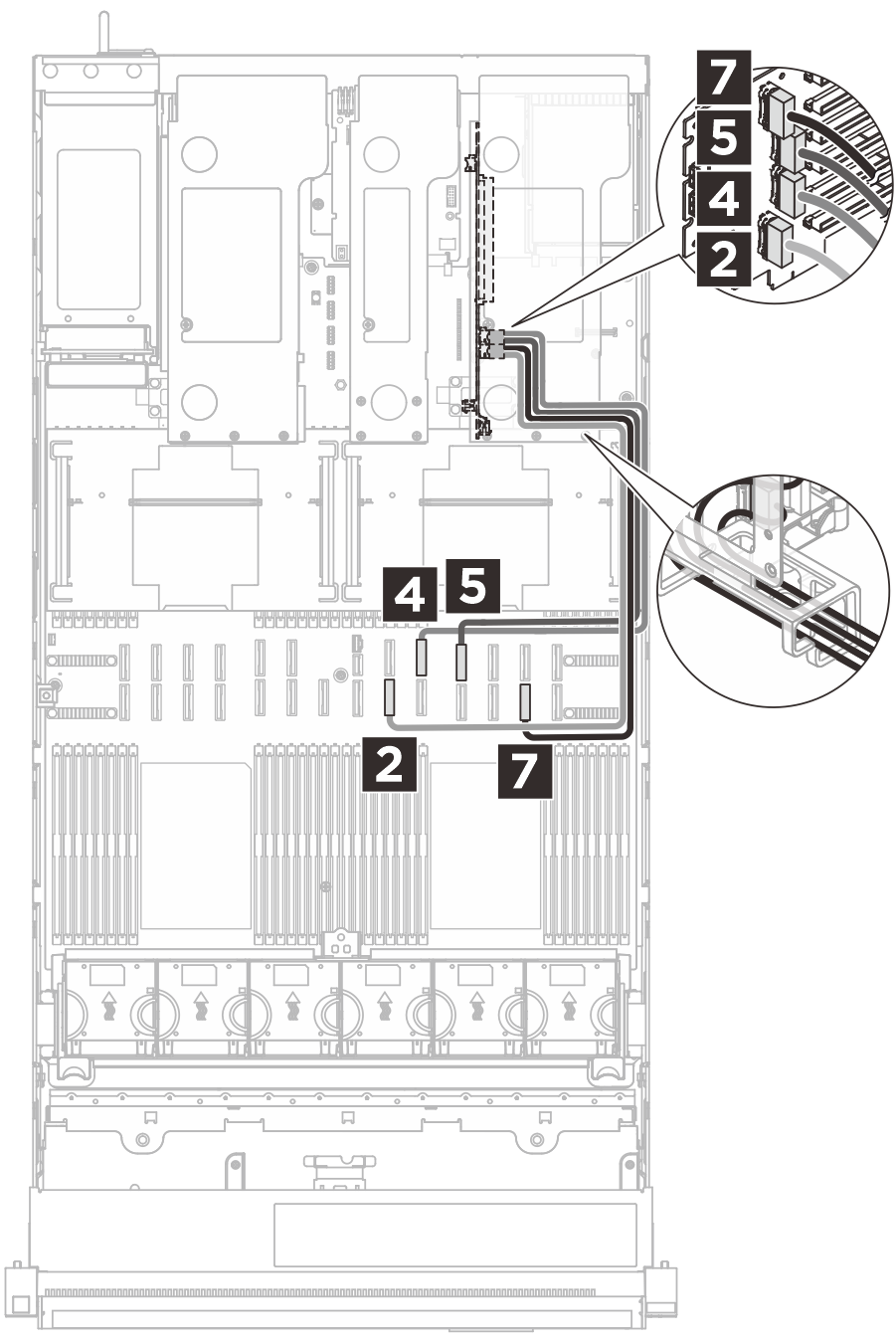

На следующем рисунке показана прокладка кабелей для платы-адаптера Riser PCIe 1 Gen5 с шестью гнездами на сервере с установленным Processor Neptune® Core Module (модуль жидкостного охлаждения).
 |  | |
| Кабель | От (плата-адаптер Riser) | К (блок материнской платы) |
|---|---|---|
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 1 R1 | 1 P10 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 3 R3 | 3 P20 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P21 |
| MCIO x8 to Swift x8 (500 mm) | 5 R5 | 5 P22 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P11 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Разъем питания | 9 Плата распределения питания: разъем питания платы-адаптера Riser 1 |
Прокладка кабелей для платы-адаптера Riser PCIe 1 Gen4 с двумя гнездами
На следующем рисунке показана прокладка кабелей для платы-адаптера Riser PCIe 1 Gen4 с двумя гнездами.

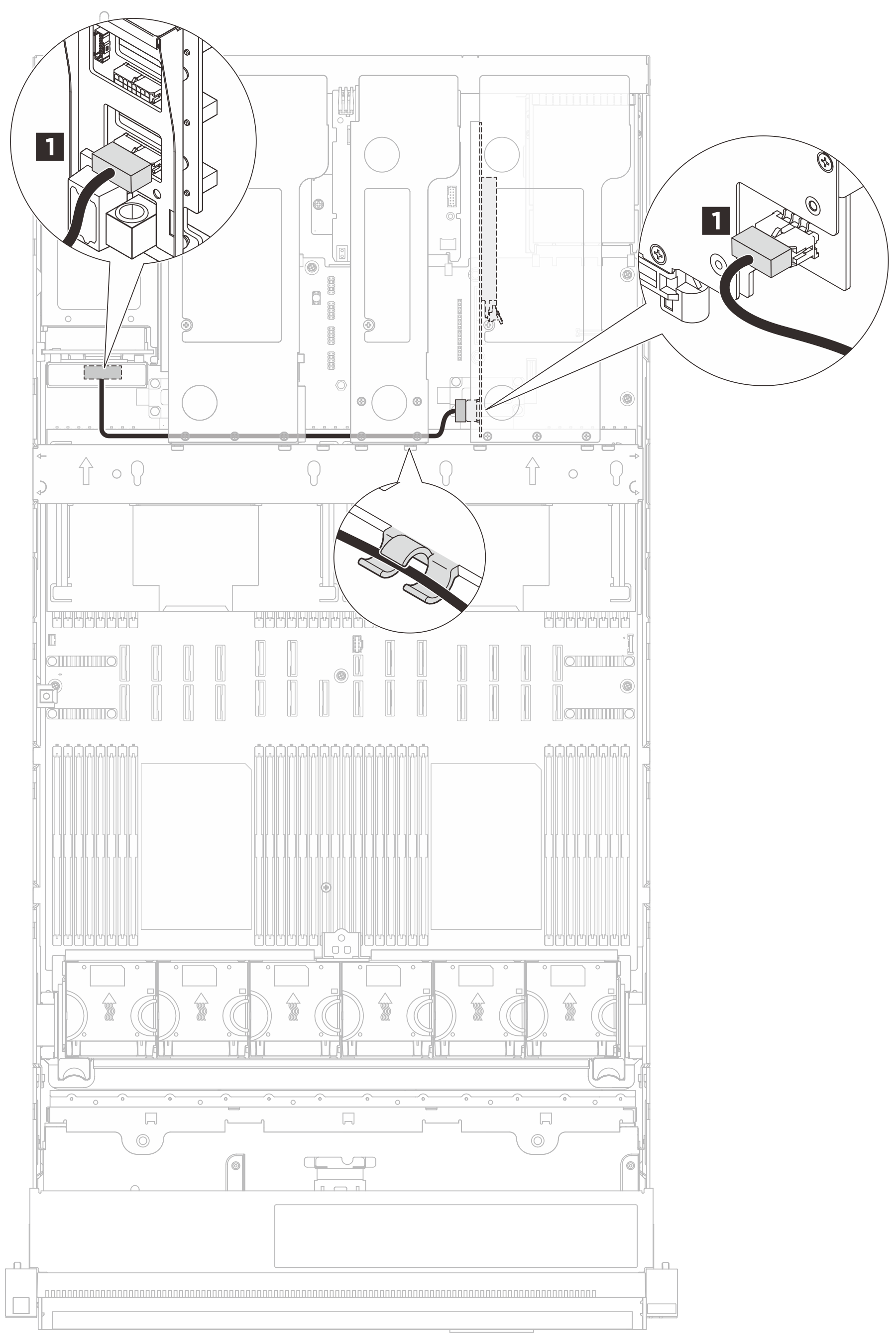

Рис. 1. Прокладка кабелей для платы-адаптера Riser PCIe 1 Gen4 с двумя гнездами
| Кабель | От | К |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (330 mm) | 1 Плата-адаптер Riser: разъем питания | 1 Плата распределения питания: разъем питания платы-адаптера Riser 1 |
