การเดินสายตัวยก PCIe 1
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับตัวยก PCIe 1
หมายเหตุ
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง
การเดินสายตัวยก PCIe Gen5 1 แบบหกช่องเสียบ

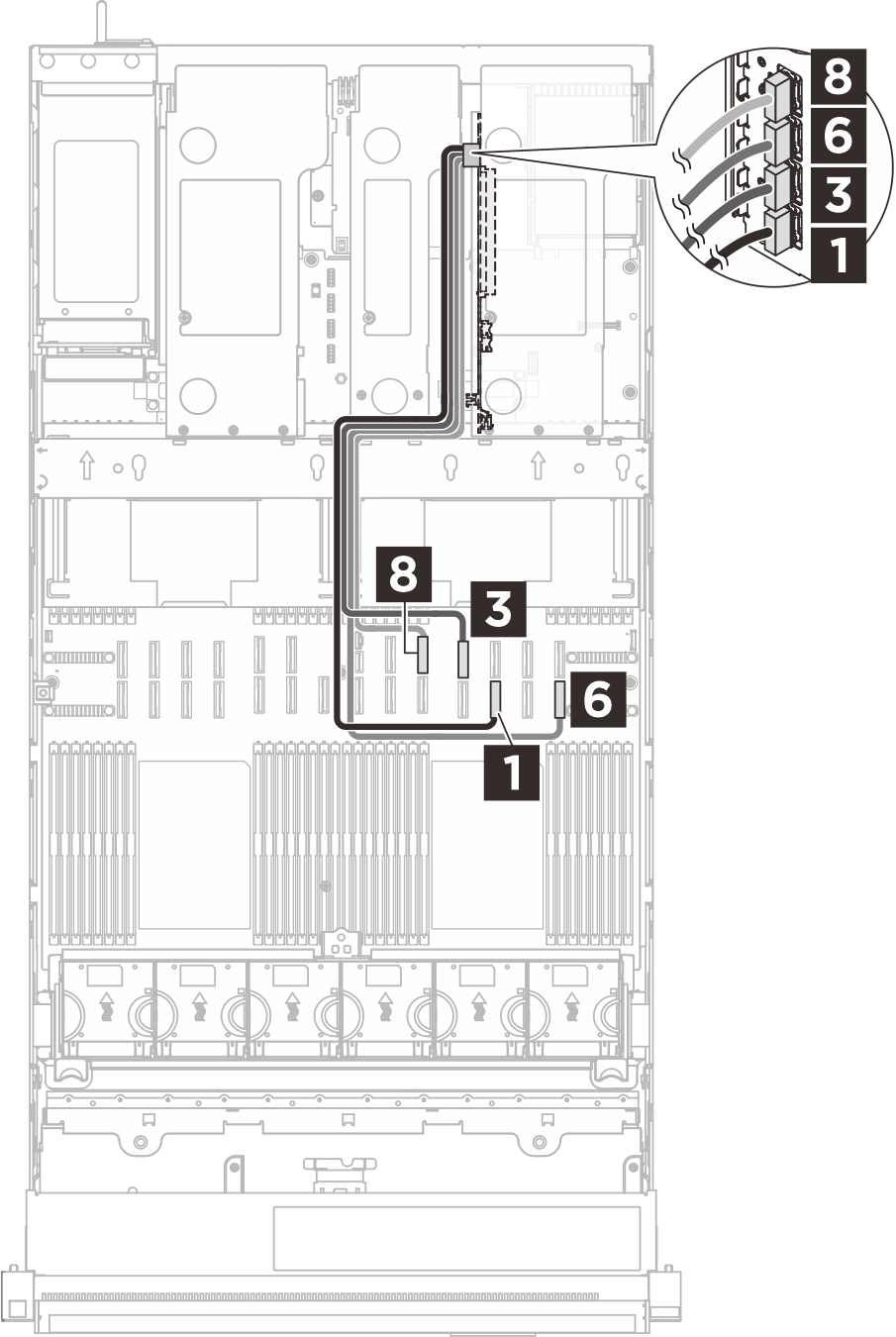

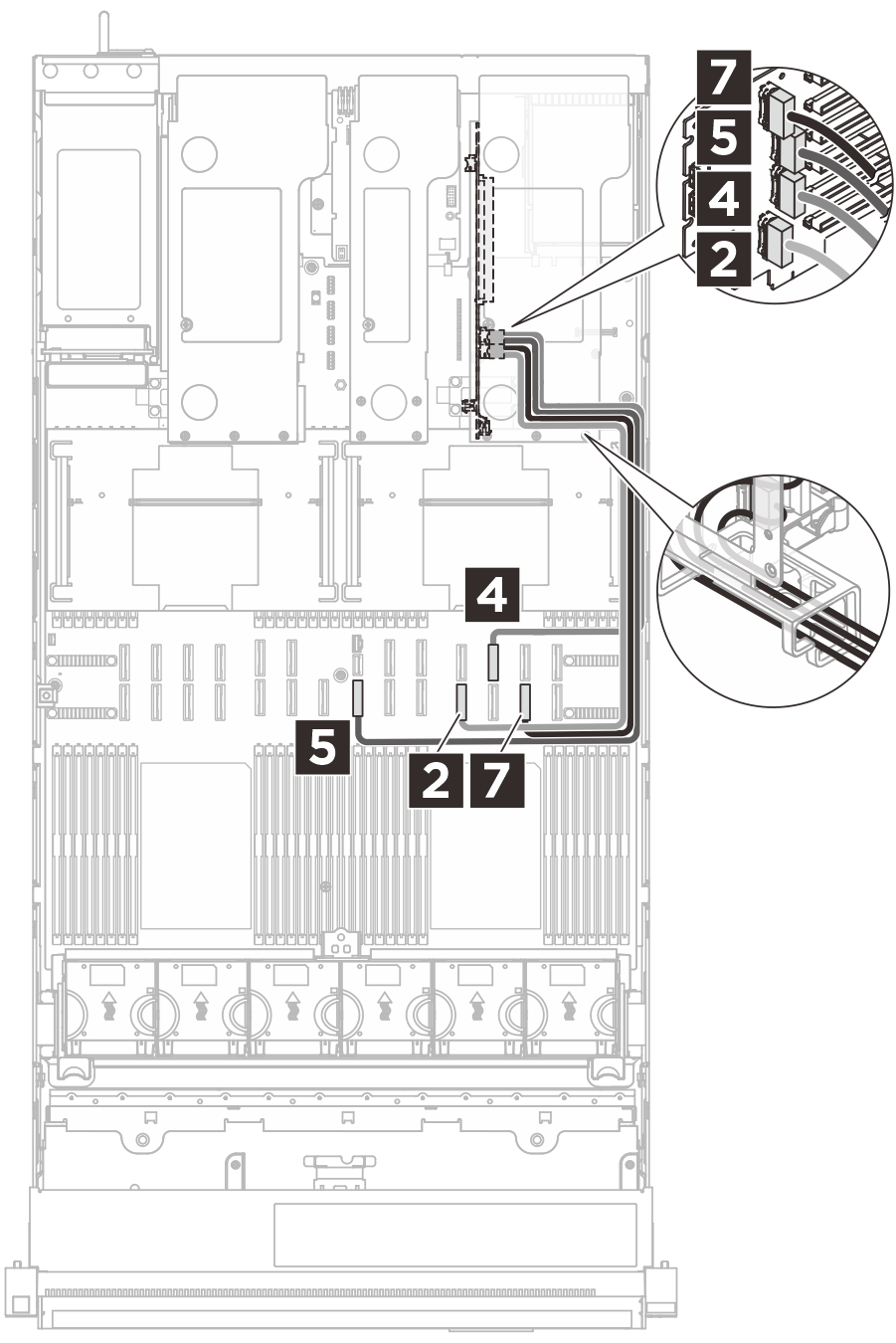

ภาพประกอบต่อไปนี้แสดงการเดินสายตัวยก PCIe Gen5 1 แบบหกช่องเสียบ
 |  |  |
| สาย | จาก (การ์ดตัวยก) | ไปยัง (ส่วนประกอบแผงระบบ) |
|---|---|---|
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 1 R1 | 1 P12 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P11 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 3 R3 | 3 P22 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P23 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P8 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P21 |

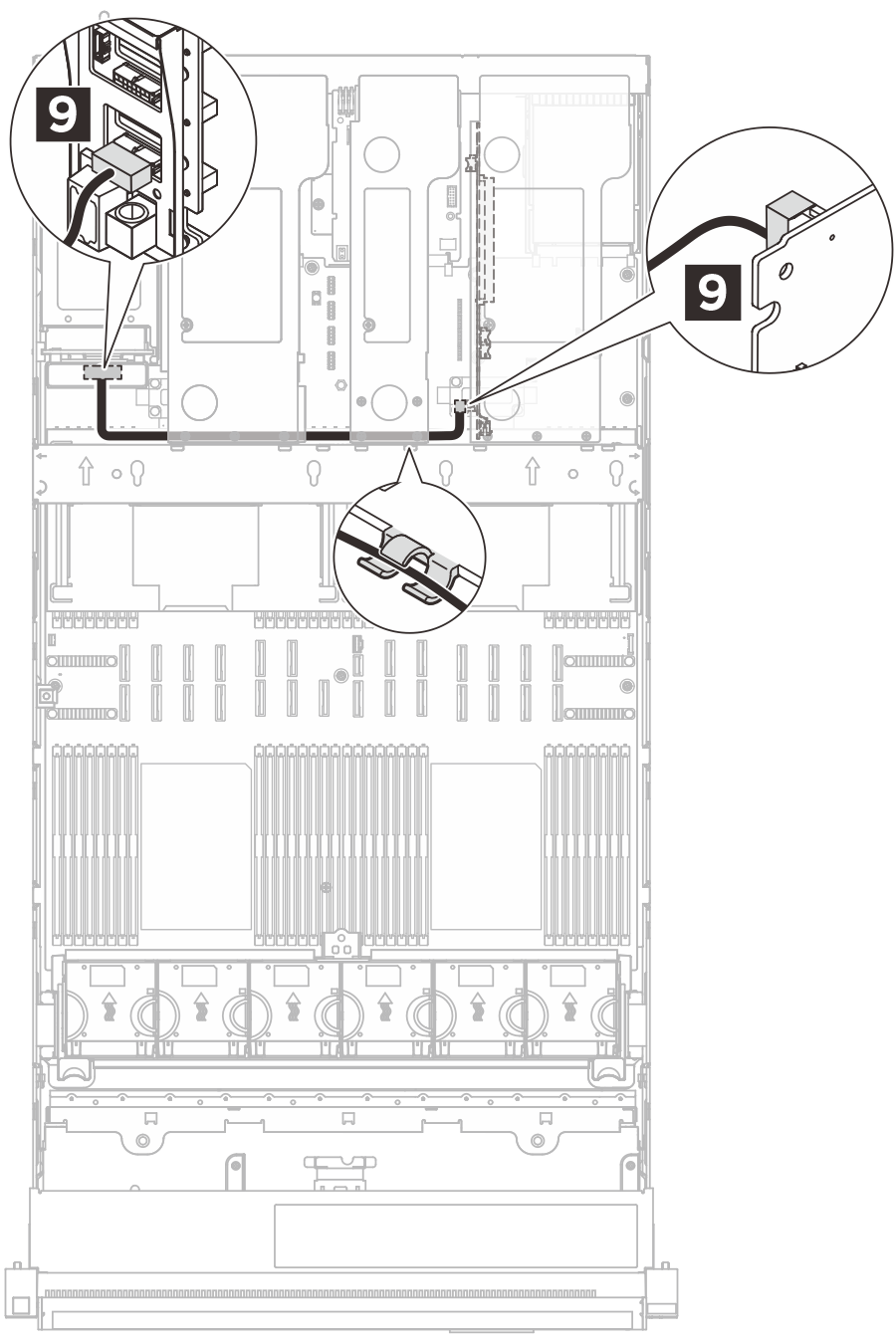

| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 ขั้วต่อไฟฟ้า | 9 PDB: ขั้วต่อไฟฟ้าตัวยก 1 |
การเดินสายตัวยก PCIe Gen5 1 หกช่องเสียบ (พร้อมโมดูลระบายความร้อนด้วยของเหลว)

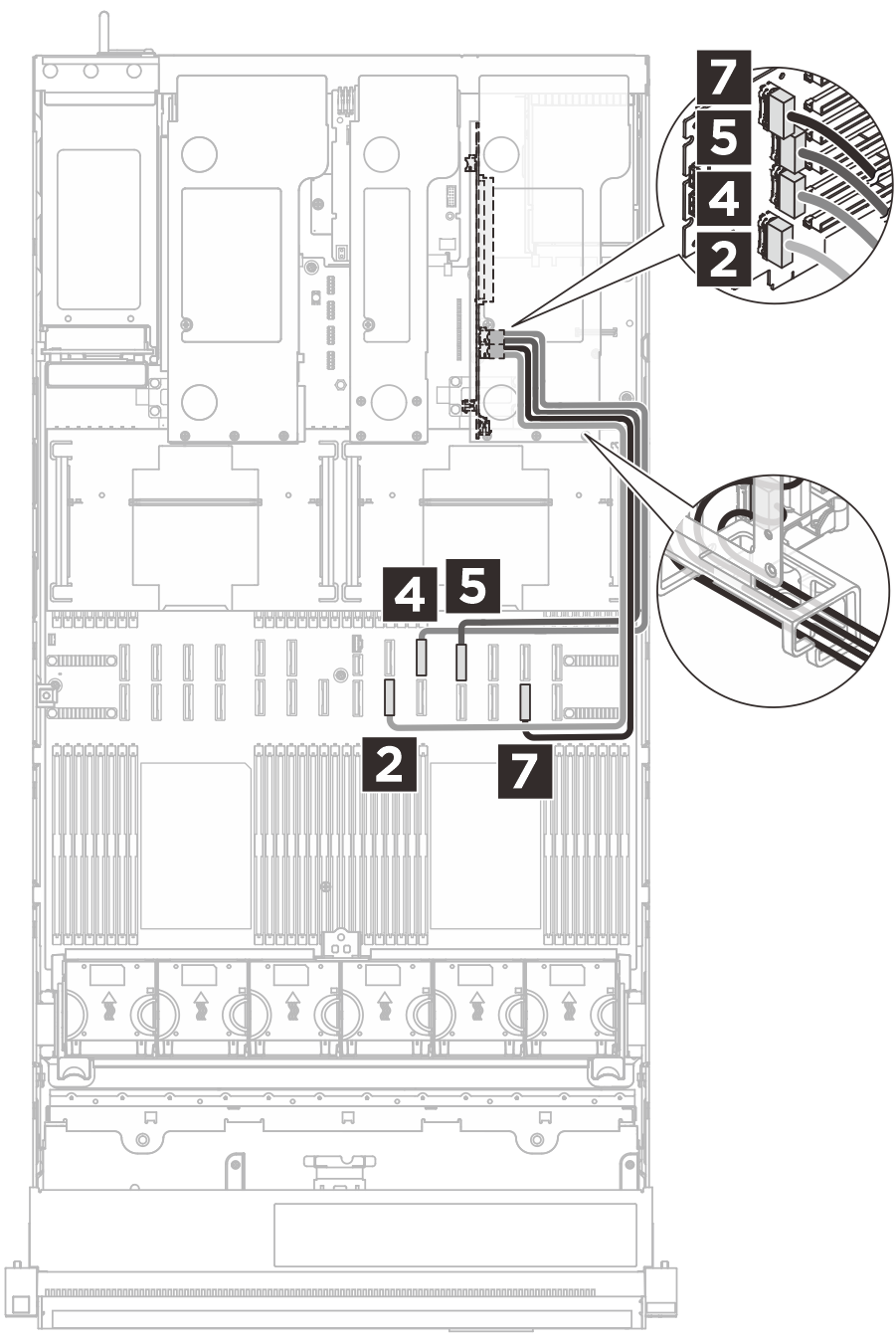

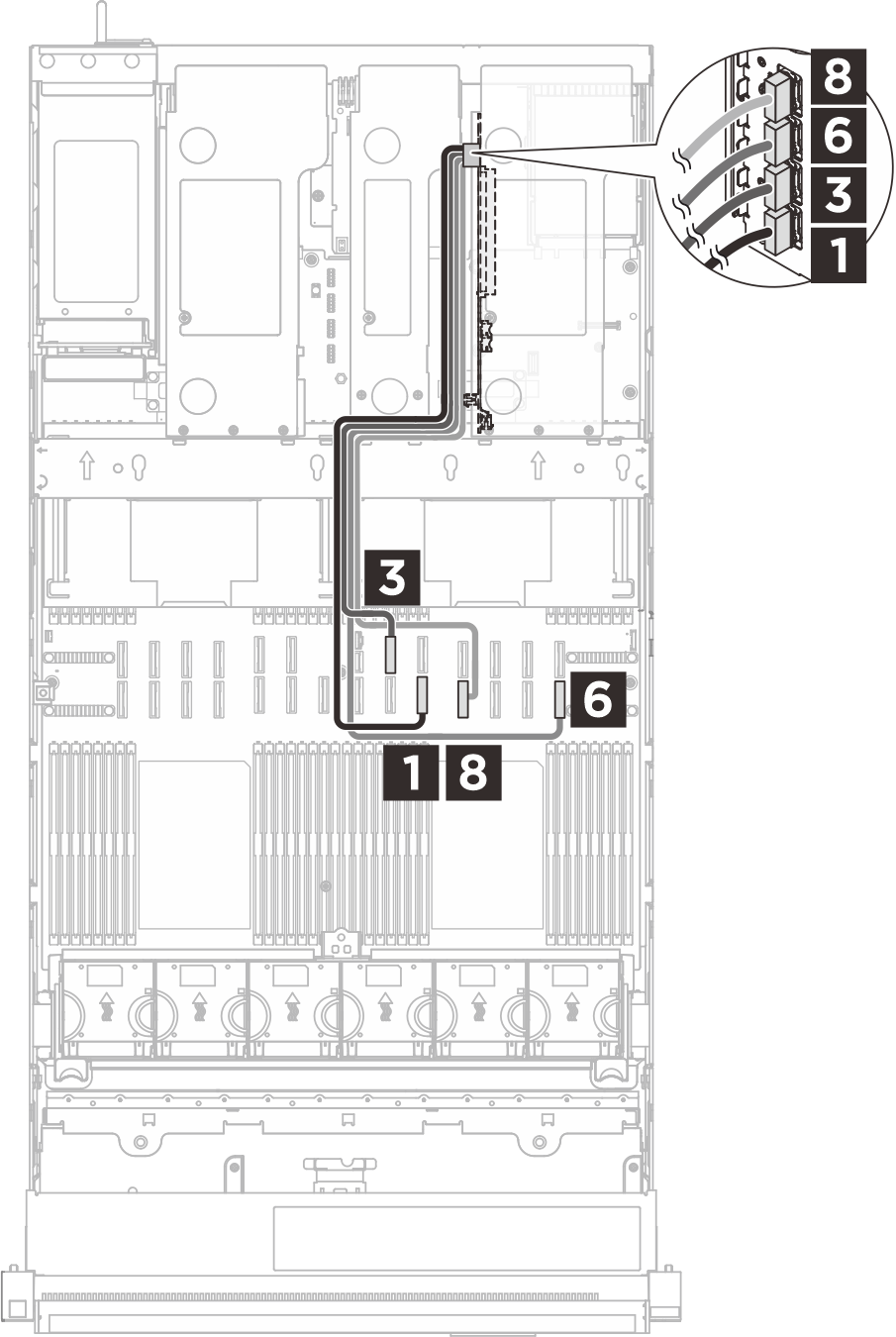

ภาพประกอบต่อไปนี้แสดงการเดินสายตัวยก PCIe Gen5 1 หกช่องเสียบในเซิร์ฟเวอร์ที่ติดตั้ง Processor Neptune® Core Module (โมดูลระบายความร้อนด้วยของเหลว)
 |  | |
| สาย | จาก (การ์ดตัวยก) | ไปยัง (ส่วนประกอบแผงระบบ) |
|---|---|---|
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 1 R1 | 1 P10 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 3 R3 | 3 P20 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P21 |
| MCIO x8 to Swift x8 (500 mm) | 5 R5 | 5 P22 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P11 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 ขั้วต่อไฟฟ้า | 9 PDB: ขั้วต่อไฟฟ้าตัวยก 1 |
การเดินสายตัวยก PCIe Gen4 1 แบบสองช่องเสียบ
ภาพประกอบต่อไปนี้แสดงการเดินสายตัวยก PCIe Gen4 1 แบบสองช่องเสียบ

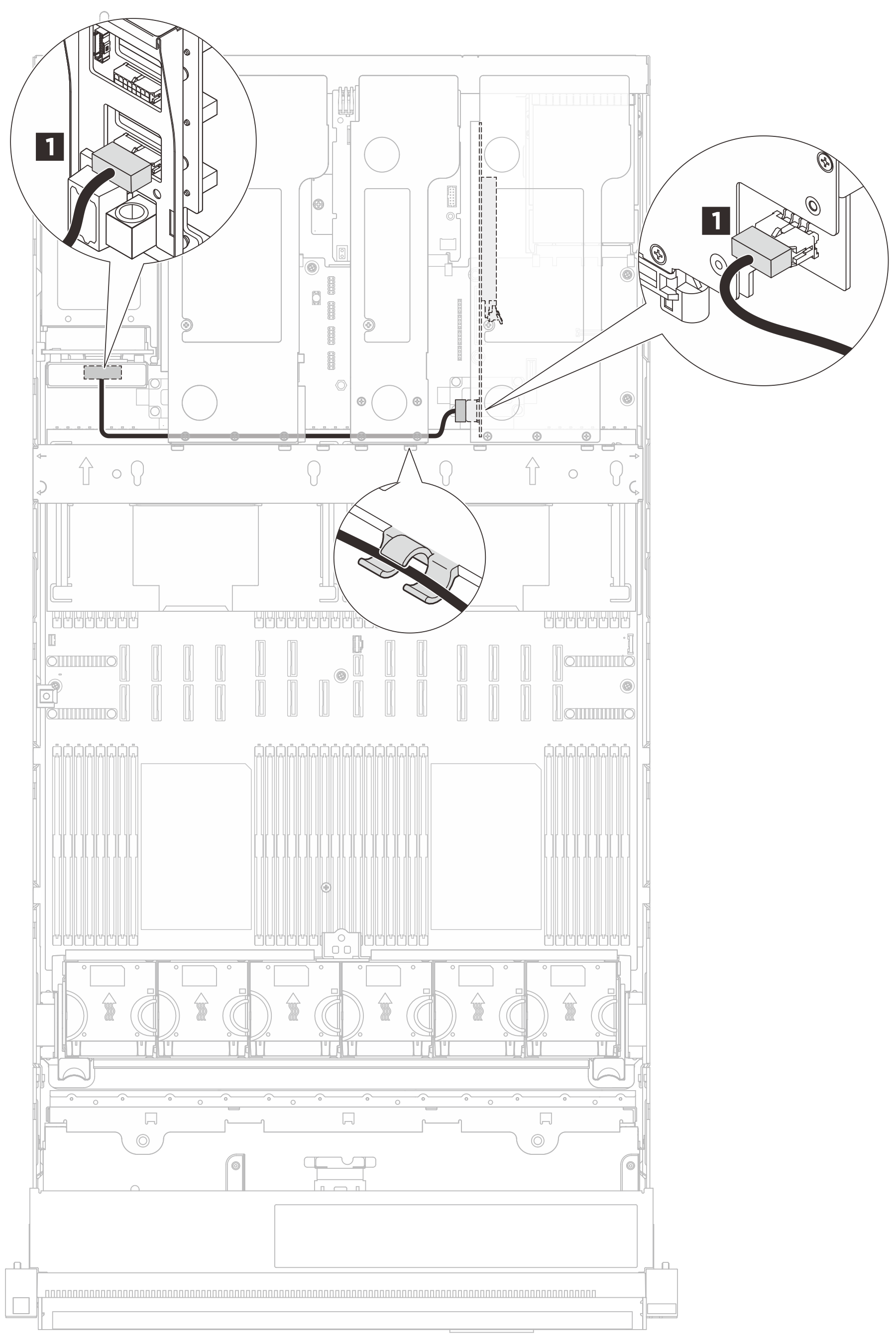

รูปที่ 1. การเดินสายสำหรับตัวยก PCIe Gen4 1 แบบสองช่องเสียบ
| สาย | จาก | ไปยัง |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (330 mm) | 1 ตัวยก: ขั้วต่อไฟฟ้า | 1 PDB: ขั้วต่อไฟฟ้าตัวยก 1 |
