Instradamento dei cavi della scheda verticale PCIe 1
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per la scheda verticale PCIe 1.
Nota
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
Scegliere il piano di instradamento in base al tipo di scheda verticale PCIe.
Instradamento dei cavi della scheda verticale 1 PCIe Gen 5 a sei slot

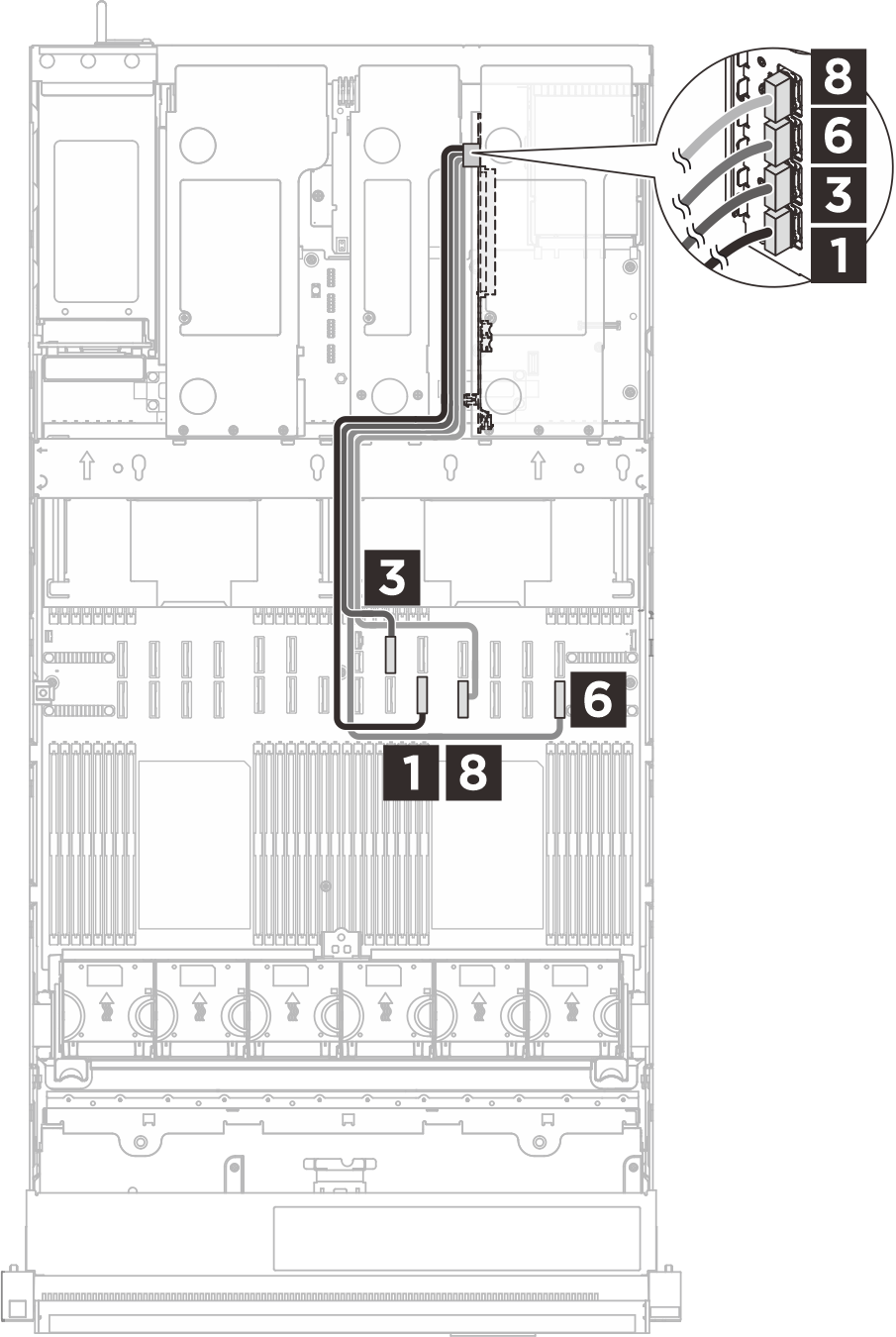

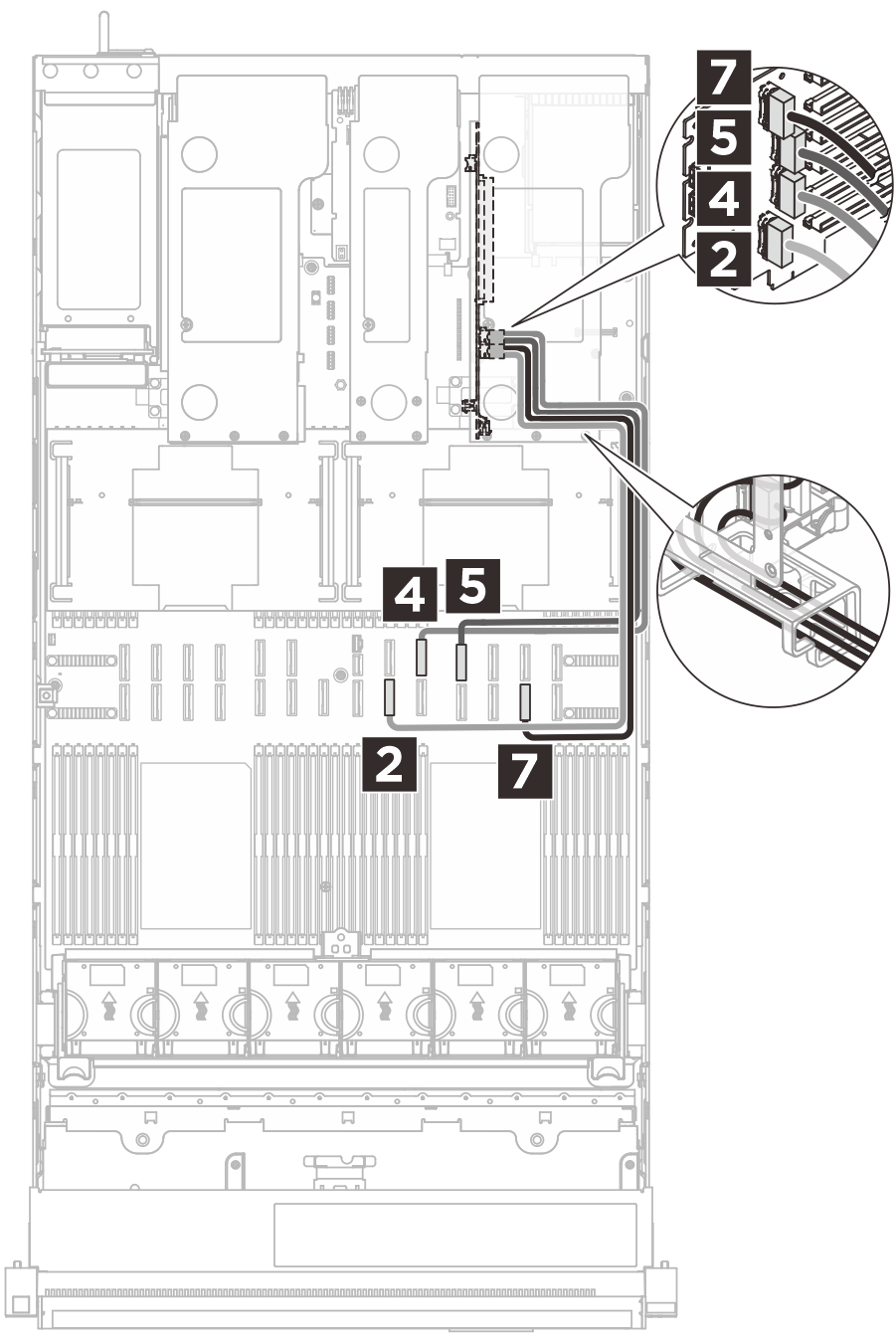

La seguente figura mostra l'instradamento dei cavi per la scheda verticale 1 PCIe Gen 5 a sei slot.
 |  |  |
| Cavo | Da (scheda verticale) | A (assieme della scheda di sistema) |
|---|---|---|
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 1 R1 | 1 P12 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P11 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 3 R3 | 3 P22 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P23 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P8 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P21 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Connettore di alimentazione | 9 PDB: connettore di alimentazione della scheda verticale 1 |
Instradamento dei cavi della scheda verticale 1 PCIe Gen 5 a sei slot (con modulo di raffreddamento a liquido)

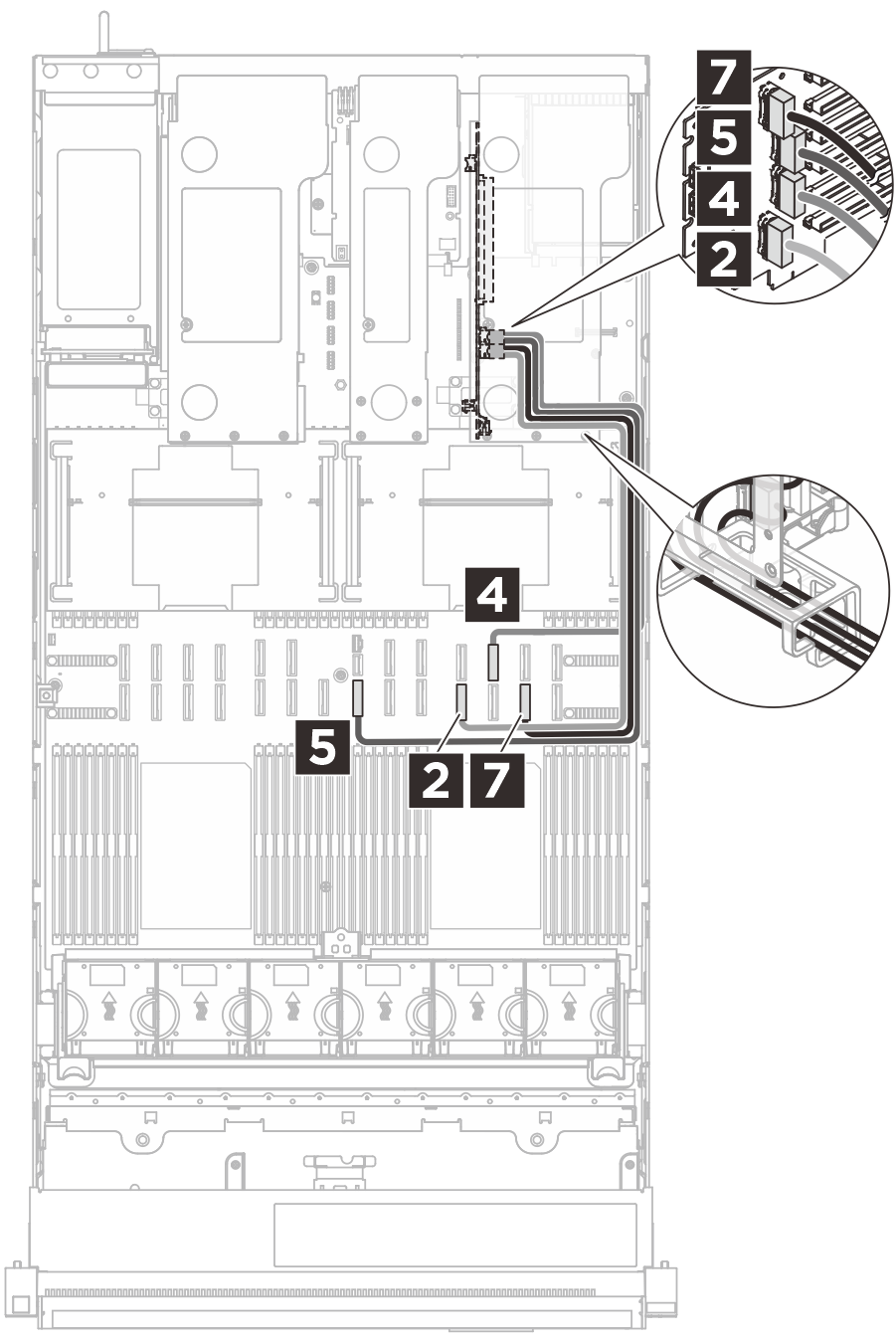

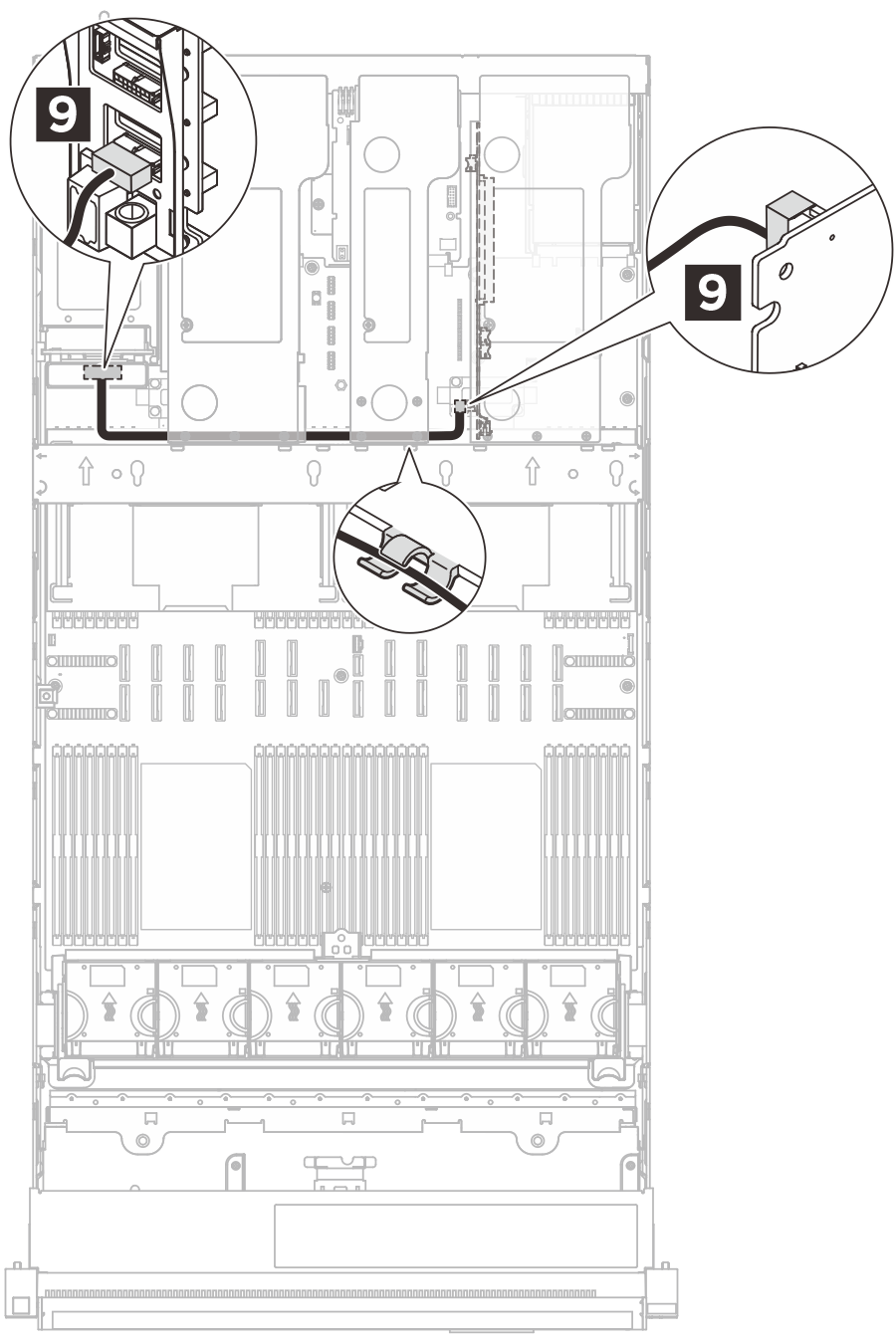

La seguente figura mostra l'instradamento dei cavi per la scheda verticale 1 PCIe Gen 5 a sei slot nel server con il Processor Neptune® Core Module (modulo di raffreddamento a liquido) installato.
 |  | |
| Cavo | Da (scheda verticale) | A (assieme della scheda di sistema) |
|---|---|---|
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 1 R1 | 1 P10 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 3 R3 | 3 P20 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P21 |
| MCIO x8 to Swift x8 (500 mm) | 5 R5 | 5 P22 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P11 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Connettore di alimentazione | 9 PDB: connettore di alimentazione della scheda verticale 1 |
Instradamento dei cavi della scheda verticale 1 PCIe Gen 4 a due slot
La seguente figura mostra l'instradamento dei cavi per la scheda verticale 1 PCIe Gen 4 a due slot.

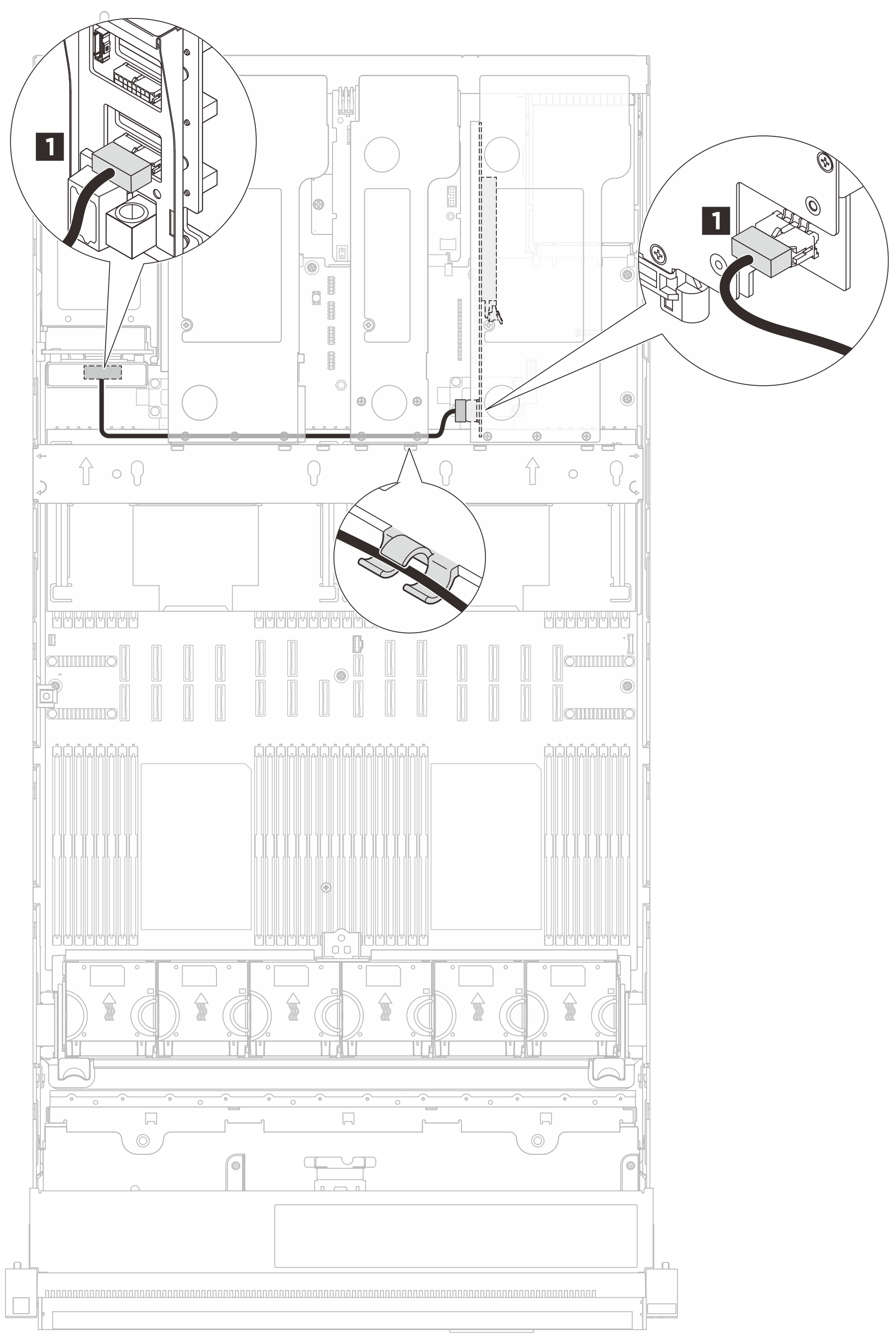

Figura 1. Instradamento dei cavi per la scheda verticale 1 PCIe Gen 4 a due slot
| Cavo | Da | A |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (330 mm) | 1 Scheda verticale: connettore di alimentazione | 1 PDB: connettore di alimentazione della scheda verticale 1 |
