Kabelführung für PCIe-Adapterkarte 1
In diesem Abschnitt erfahren Sie, wie die Kabelführung für PCIe-Adapterkarte 1 funktioniert.
Anmerkung
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.
Wählen Sie den Kabelführungsplan entsprechend dem PCIe-Adapterkarte-Typ aus.
Kabelführung für PCIe-Adapterkarte 1 Gen5 mit sechs Steckplätzen

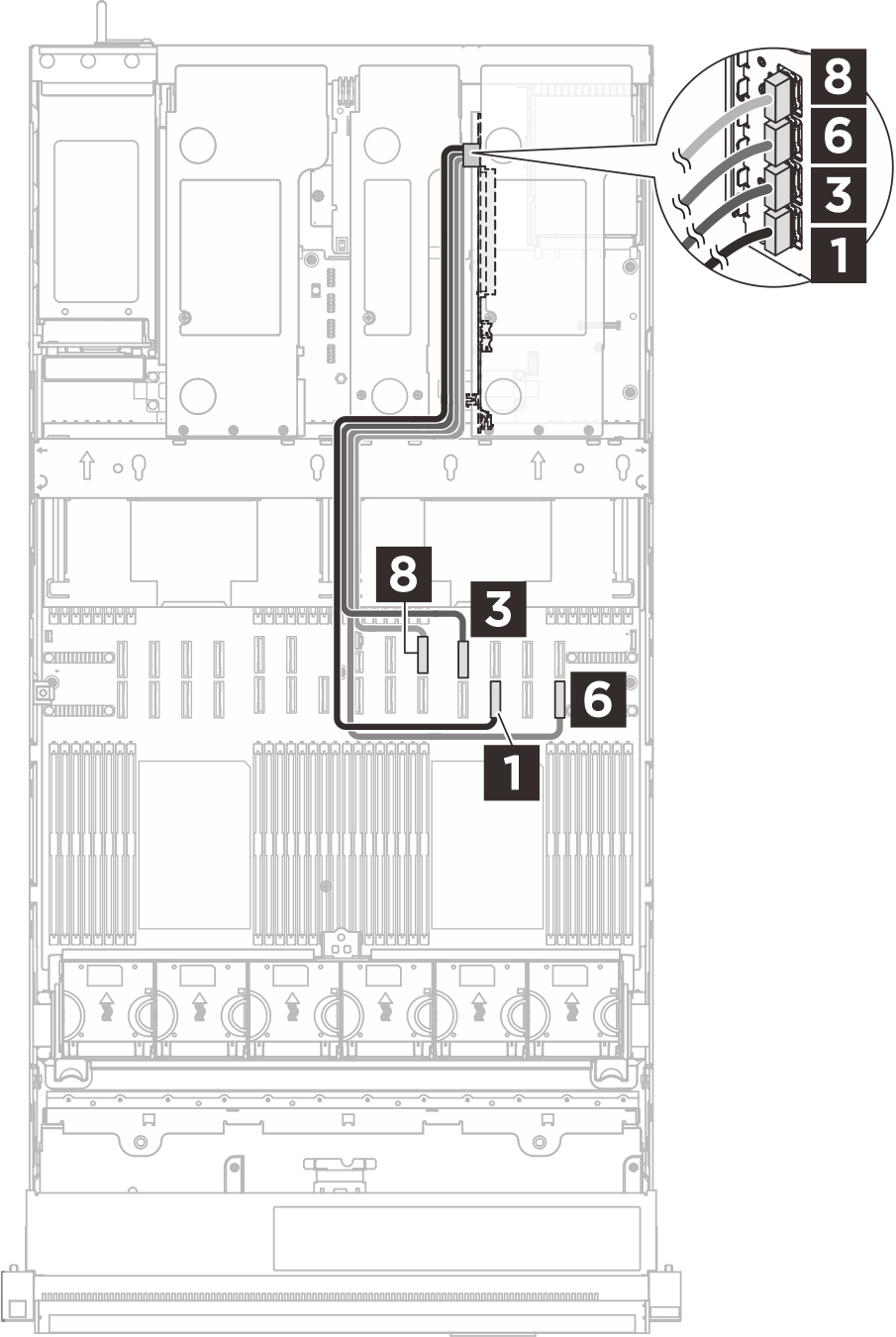

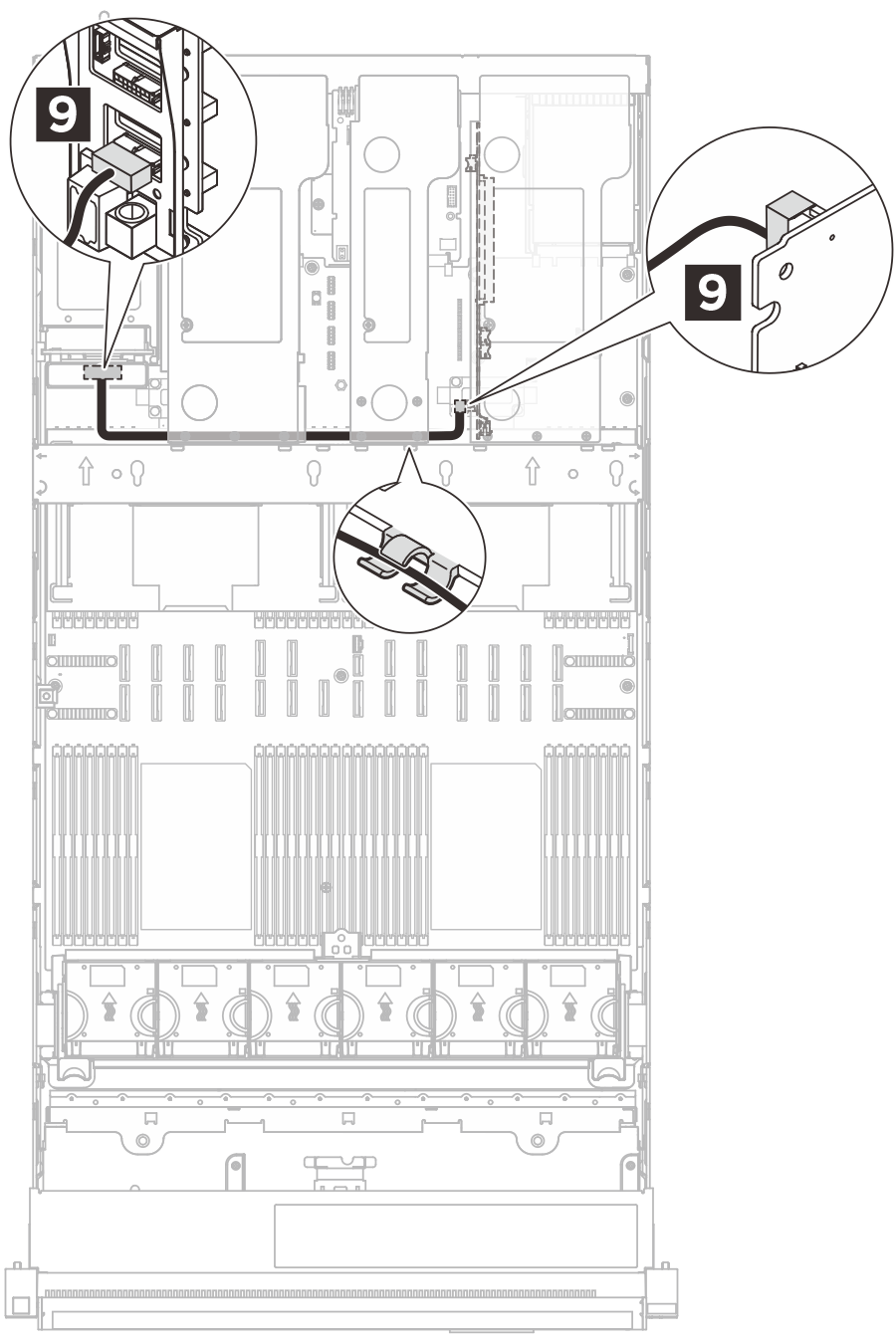

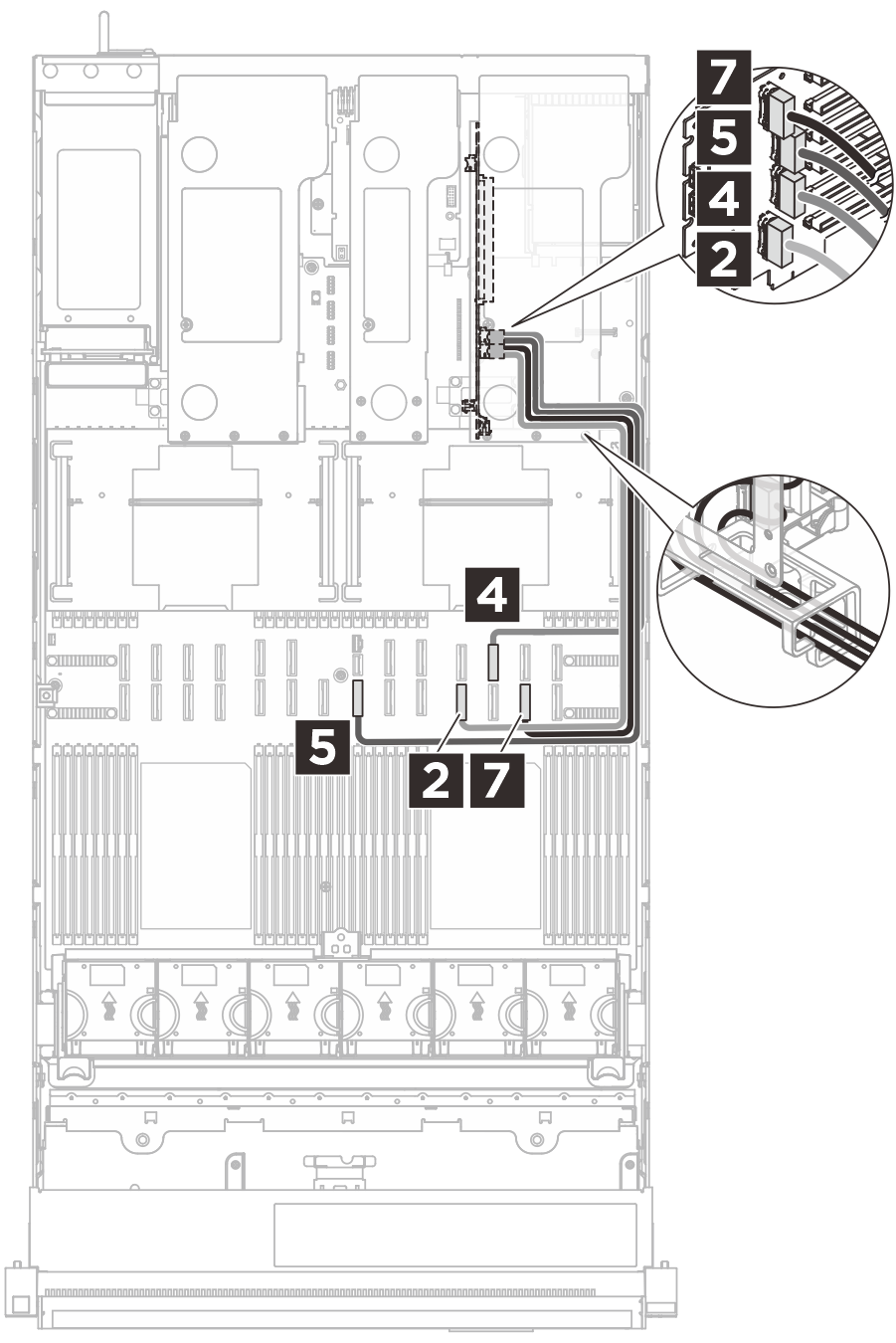

In der folgenden Abbildung wird die Kabelführung für PCIe-Adapterkarte 1 Gen5 mit sechs Steckplätzen dargestellt.
 |  |  |
| Kabel | Von (Adapterkarte) | Zu (Systemplatinenbaugruppe) |
|---|---|---|
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 1 R1 | 1 P12 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P11 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 3 R3 | 3 P22 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P23 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P8 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P21 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Netzteilanschluss | 9 PDB: Netzteilanschluss Adapterkarte 1 |

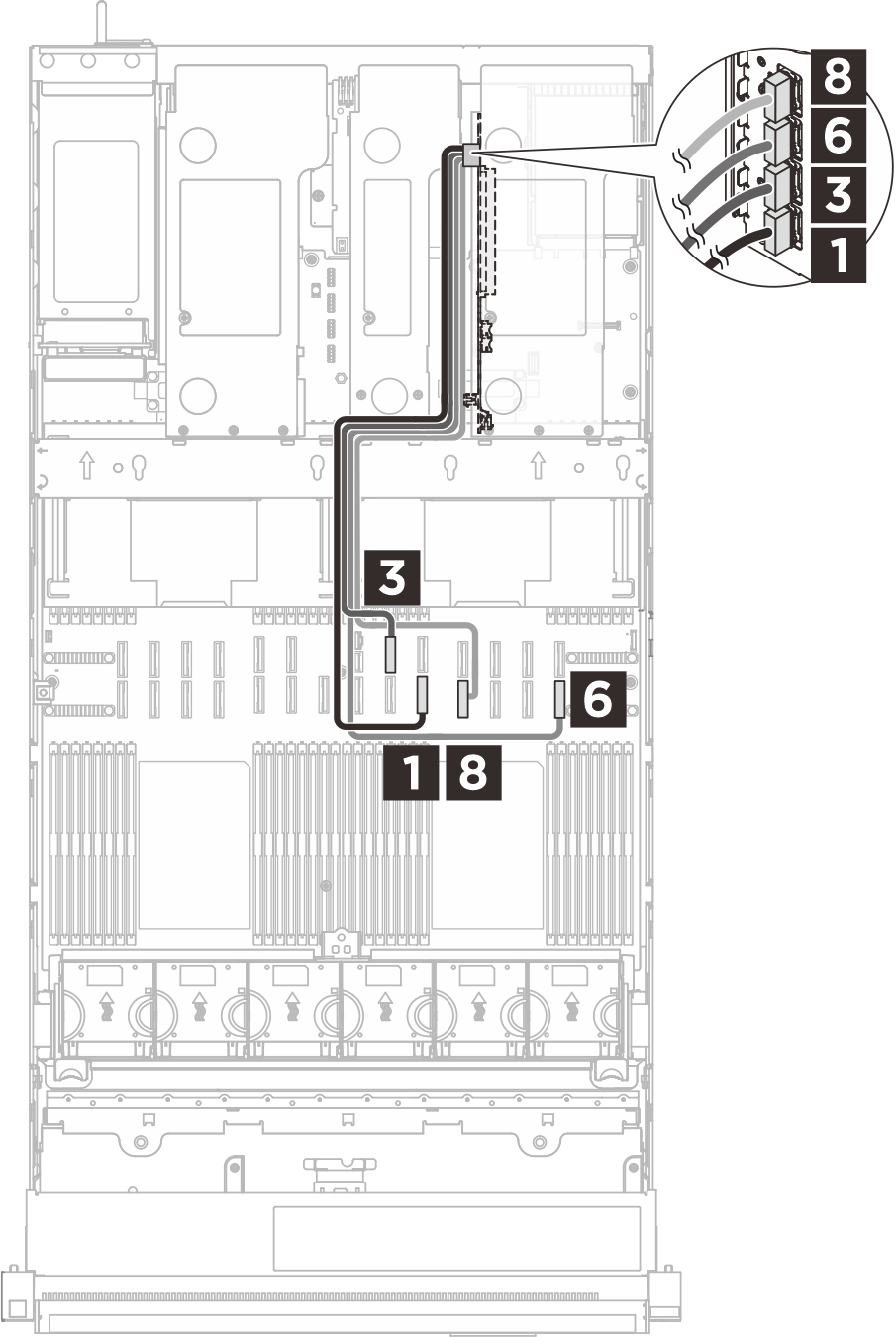

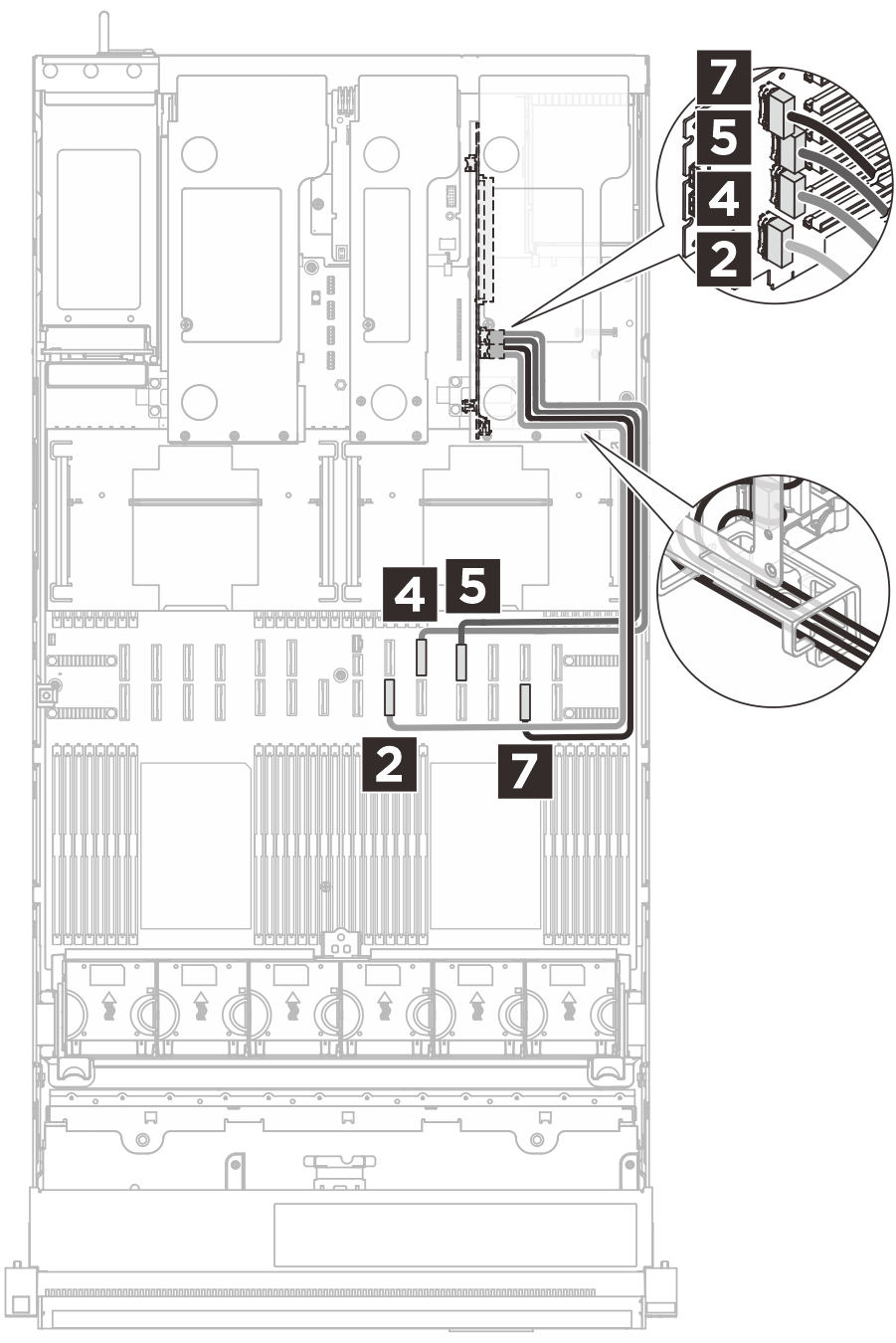

Kabelführung für die PCIe Gen5 Adapterkarte 1 mit sechs Steckplätzen (mit Flüssigkeitskühlungsmodul)
Die folgende Abbildung zeigt die Kabelführung für die PCIe Gen5 Adapterkarte 1 mit sechs Steckplätzen in einem Server mit installiertem Processor Neptune® Core Module (Flüssigkeitskühlmodul).
 |  | |
| Kabel | Von (Adapterkarte) | Zu (Systemplatinenbaugruppe) |
|---|---|---|
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 1 R1 | 1 P10 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 3 R3 | 3 P20 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P21 |
| MCIO x8 to Swift x8 (500 mm) | 5 R5 | 5 P22 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P11 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Netzteilanschluss | 9 PDB: Netzteilanschluss Adapterkarte 1 |
Kabelführung für PCIe-Adapterkarte 1 Gen4 mit zwei Steckplätzen
In der folgenden Abbildung wird die Kabelführung für PCIe-Adapterkarte 1 Gen4 mit zwei Steckplätzen dargestellt.

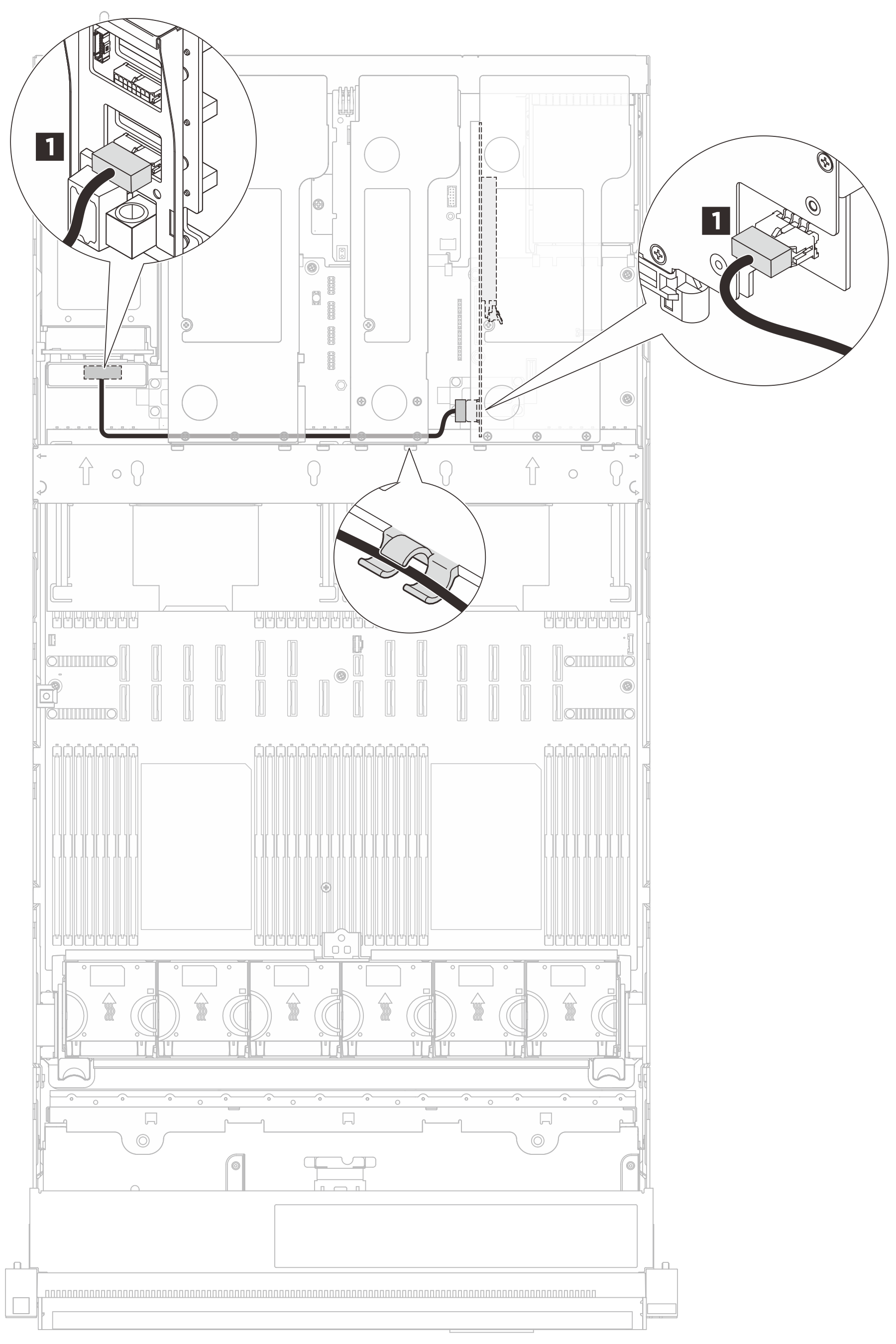

Abbildung 1. Kabelführung für PCIe-Adapterkarte 1 Gen4 mit zwei Steckplätzen
| Kabel | Vom | Zu |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (330 mm) | 1 Netzteilanschluss: Adapterkarte | 1 PDB: Netzteilanschluss für Adapterkarte 1 |
