安装 M.2 背板

按照本节中的说明安装 M.2 背板。

过程

1. 将装有新部件的防静电包与服务器外部任何未上漆的表面接触；然后，从包装中取出新部件，并将其放在防静电平面上。
2. 如果需要，请将 M.2 背板线缆连接到 M.2 背板。

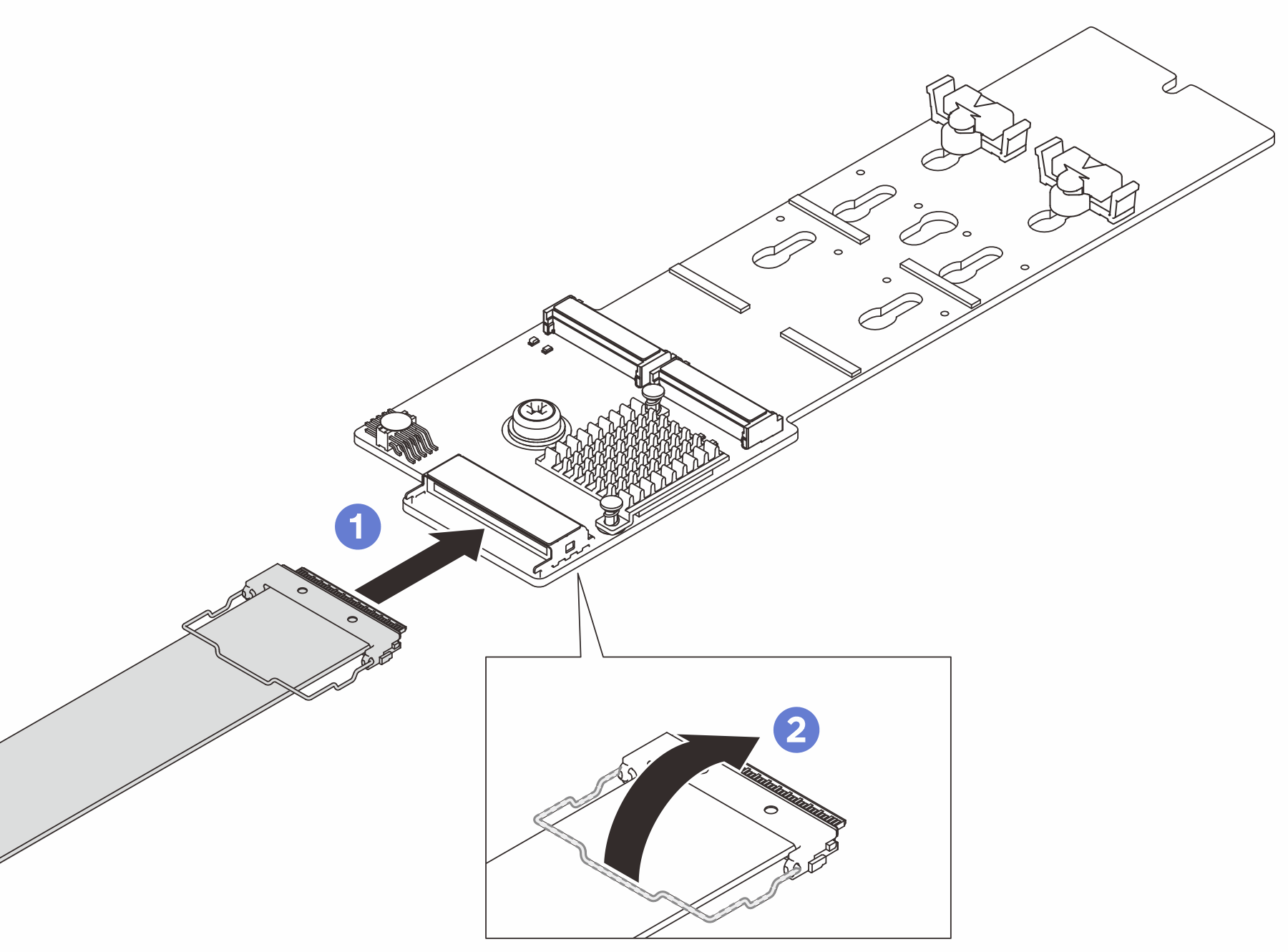

   图 1. M.2 背板线缆连接


   1. 将线缆连接到 M.2 背板。
   2. 将线缆上的丝架挂到接口上。
3. 安装 M.2 背板。

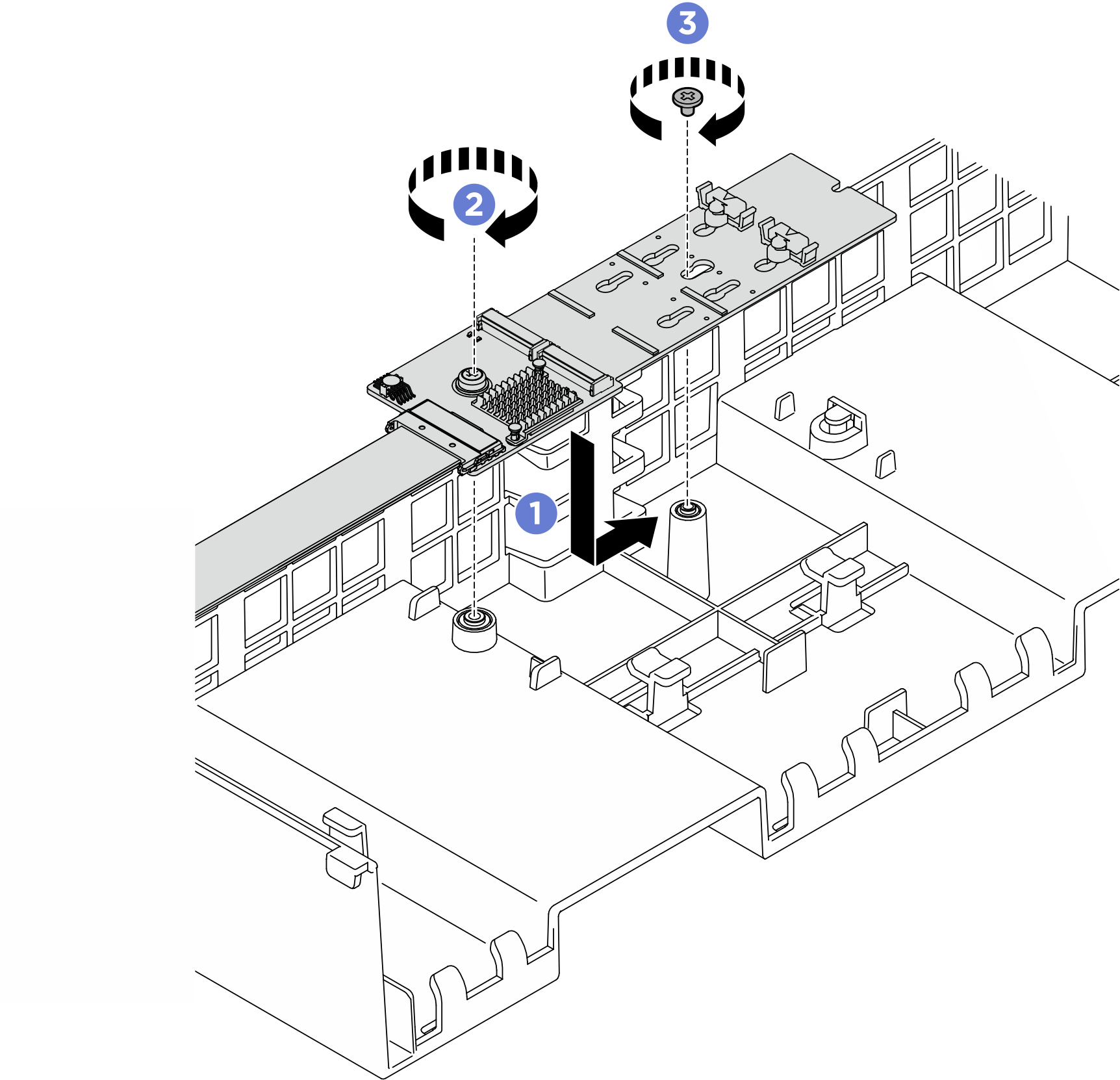

   图 2. 安装 M.2 背板


   1. 将 M.2 背板向下放入正面导风罩中；然后，向前滑动 M.2 背板，直至其固定到位。
   2. 安装将 M.2 背板末端固定到正面导风罩的螺钉。
   3. 安装将 M.2 背板中间固定到正面导风罩的螺钉。
4. 将 M.2 背板线缆连接到主板组合件上的 M.2 电源接口和信号接口。请参阅M.2 背板线缆布放了解更多详细信息。
