M.2 백플레인 설치

이 섹션의 지침에 따라 M.2 백플레인을 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 새 부품을 꺼내어 정전기 방지 표면에 놓으십시오.
  2. 필요한 경우 M.2 백플레인 케이블을 M.2 백플레인에 연결하십시오.

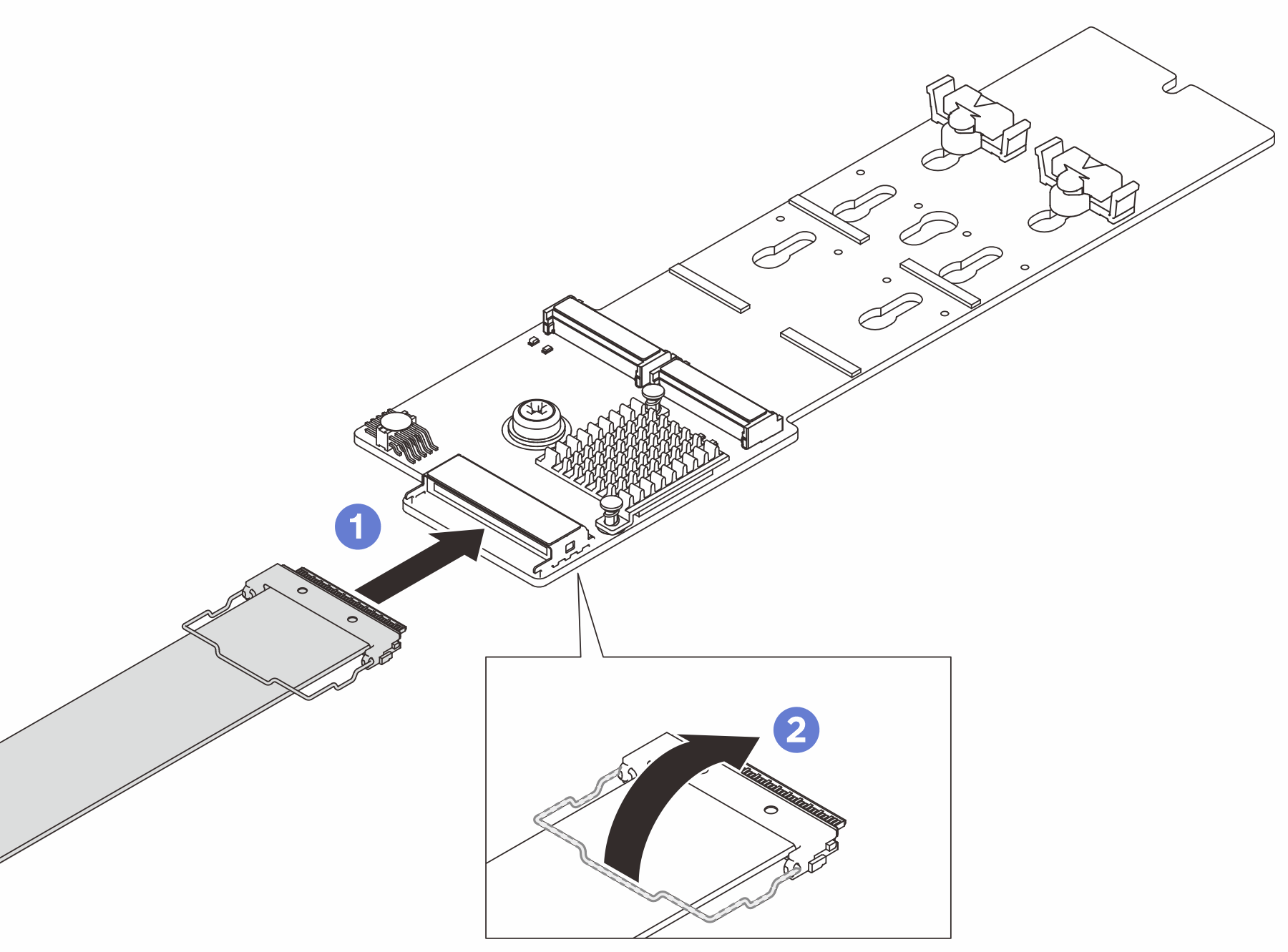

    그림 1. M.2 백플레인 케이블 연결
    M.2 backplane cable connection
    1. 케이블을 M.2 백플레인에 연결하십시오.
    2. 커넥터에 케이블의 와이어 베일을 거십시오.
  3. M.2 백플레인을 설치하십시오.

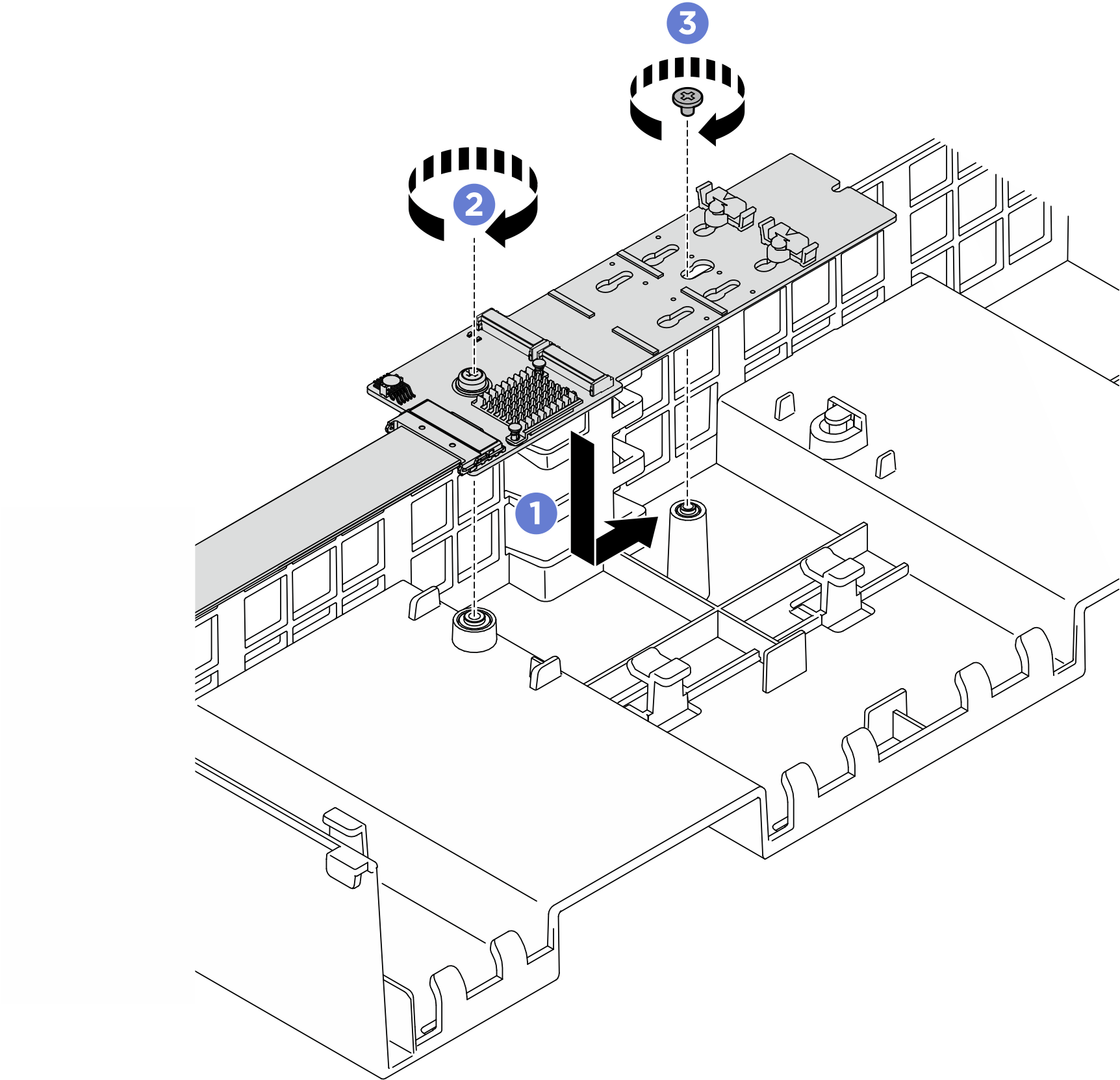

    그림 2. M.2 백플레인 설치
    M.2 backplane installation
    1. M.2 백플레인을 앞면 공기 조절 장치 안에 넣고 제자리에 고정될 때까지 M.2 백플레인을 앞쪽으로 미십시오.
    2. M.2 백플레인의 끝을 앞면 공기 조절 장치에 고정하는 나사를 설치하십시오.
    3. M.2 백플레인의 중간을 앞면 공기 조절 장치에 고정하는 나사를 설치하십시오.
  4. M.2 백플레인 케이블을 시스템 보드 어셈블리의 M.2 전원 커넥터 및 신호 커넥터에 연결하십시오. 자세한 정보는 M.2 백플레인 케이블 배선의 내용을 참조하십시오.

완료한 후

  1. M.2 드라이브를 다시 설치하십시오. M.2 드라이브 설치의 내용을 참조하십시오.
  2. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
