M.2 백플레인 제거

이 섹션의 지침에 따라 M.2 백플레인을 제거하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

  • 드라이브, 드라이브 컨트롤러(시스템 보드 어셈블리에 통합된 컨트롤러 포함), 드라이브 백플레인 또는 드라이브 케이블을 제거하거나 변경하기 전에 드라이브에 저장되어 있는 모든 중요 데이터를 백업하십시오.

절차

  1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
  2. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
  3. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
  4. M.2 드라이브를 모두 제거하십시오. M.2 드라이브 제거의 내용을 참조하십시오.
  5. 시스템 보드 어셈블리에서 M.2 백플레인 케이블을 분리하십시오.
    주의
    시스템 보드 어셈블리의 손상을 방지하려면, 시스템 보드 어셈블리에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.
  6. M.2 백플레인을 제거하십시오.

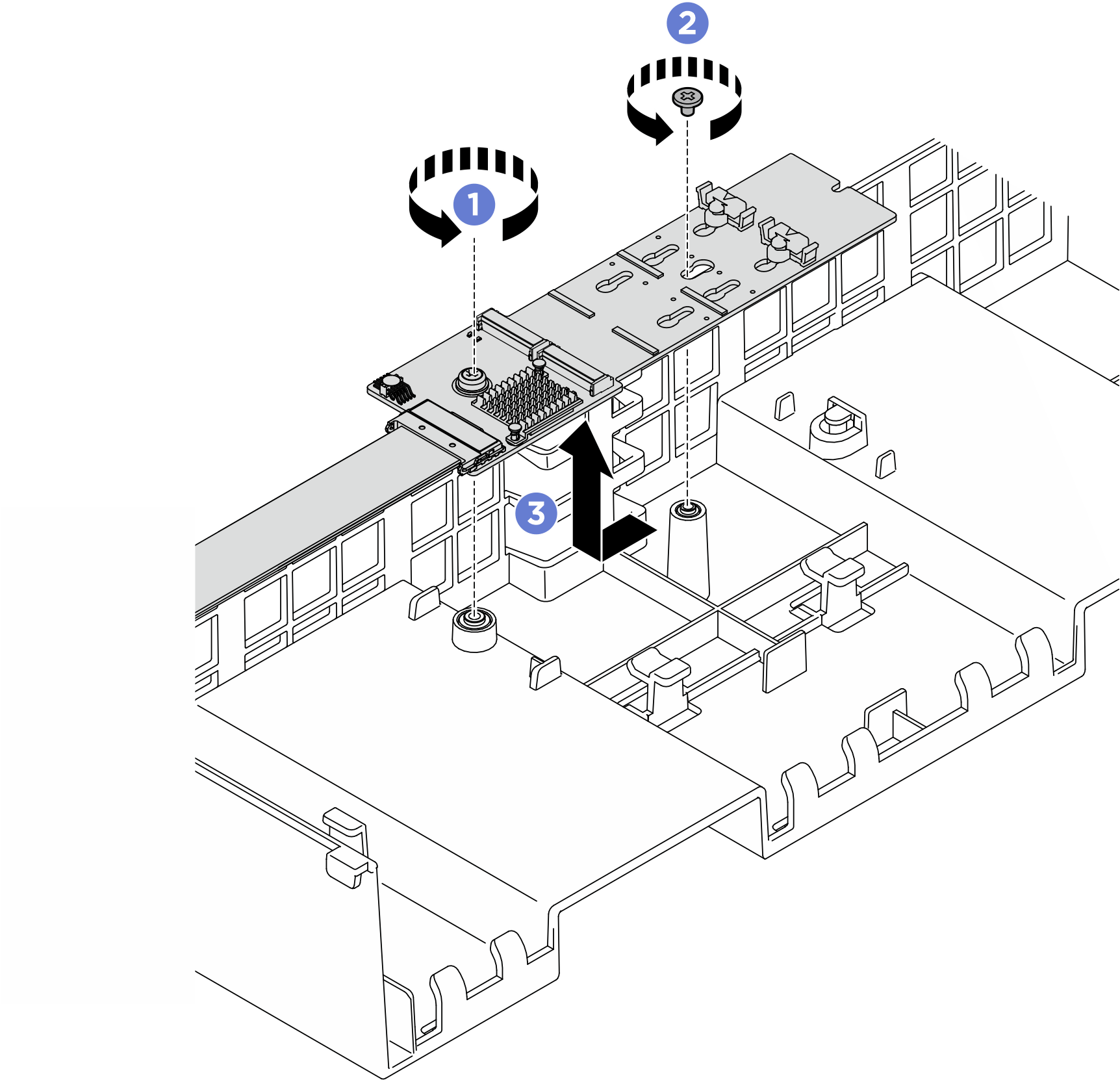

    그림 1. M.2 백플레인 제거
    M.2 backplane removal
    1. M.2 백플레인의 중간을 앞면 공기 조절 장치에 고정하는 나사를 제거하십시오.
    2. M.2 백플레인의 끝을 앞면 공기 조절 장치에 고정하는 나사를 제거하십시오.
    3. M.2 백플레인을 뒤쪽으로 밀고 앞면 공기 조절 장치에서 들어 올리십시오.
  7. 필요한 경우 M.2 백플레인에서 M.2 백플레인 케이블을 분리하십시오.

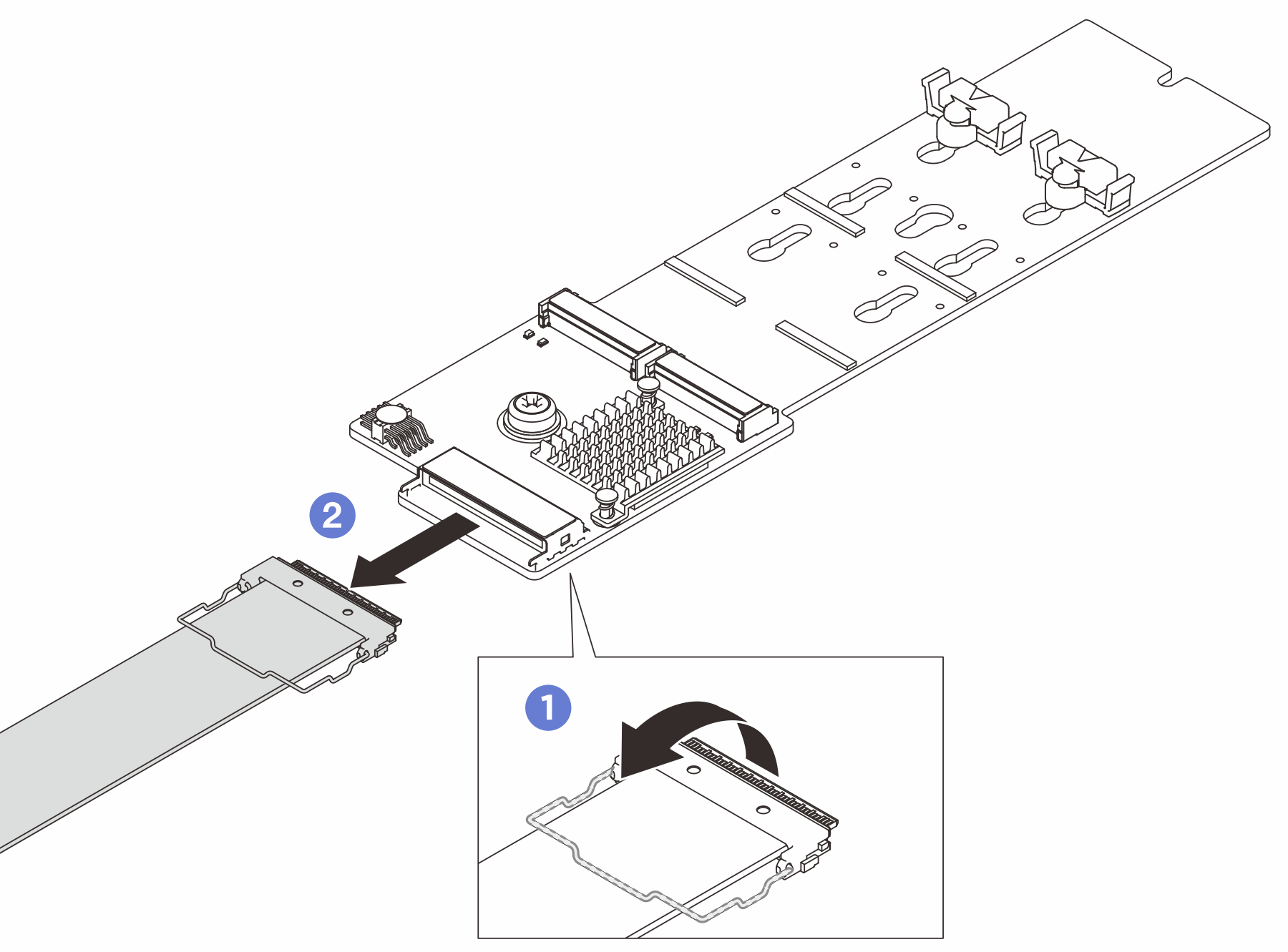

    그림 2. M.2 백플레인 케이블 분리
    M.2 backplane cable disconnection
    1. 커넥터에서 케이블의 와이어 베일을 푸십시오.
    2. M.2 백플레인에서 케이블을 분리하십시오.

완료한 후

  1. 새 M.2 백플레인을 설치하십시오. M.2 백플레인 설치의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
