Extracción de la placa posterior M.2

Siga las instrucciones que aparecen en esta sección para quitar la placa posterior M.2.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Antes de quitar o hacer cambios a las unidades, los controladores de las unidades (incluidos los controladores que están integrados en el conjunto de la placa del sistema), las placas posteriores de la unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
  4. Quite todas las unidades M.2. Consulte Extracción de una unidad M.2.
  5. Desconecte los cables de la placa posterior M.2 del conjunto de la placa del sistema.
    Atención
    Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  6. Extracción de la placa posterior M.2.

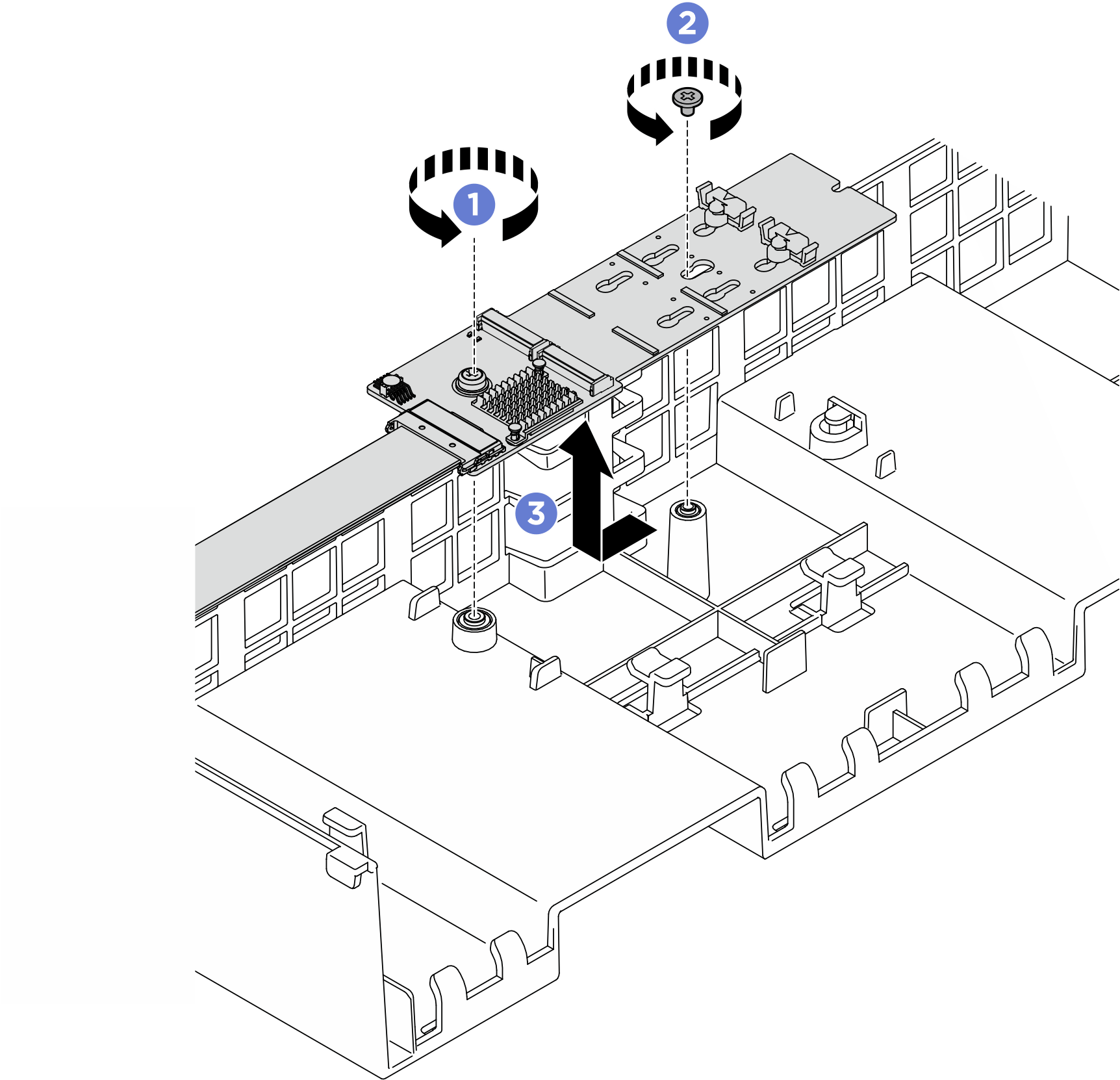

    Figura 1. Extracción de la placa posterior de M.2
    M.2 backplane removal
    1. Quite el tornillo que fija el centro de la placa posterior M.2 al deflector de aire frontal.
    2. Quite el tornillo que fija el extremo de la placa posterior M.2 al deflector de aire frontal
    3. Deslice la placa posterior M.2 hacia atrás y levántela para quitarla del deflector de aire frontal.
  7. Si es necesario, desconecte los cables de la placa posterior M.2 de la placa posterior M.2.
    Figura 2. Desconexión de cables de la placa posterior M.2
    M.2 backplane cable disconnection
    1. Desenganche la barra del cable del conector.
    2. Desconecte los cables de la placa posterior de M.2.

Después de finalizar

  1. Instale una nueva placa posterior de M.2. Consulte Instalación de la placa posterior M.2.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
