卸下 M.2 背板

請依照本節中的指示卸下 M.2 背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 對硬碟、硬碟控制器（包括整合在主機板組件上的控制器）、硬碟背板或硬碟纜線進行變更或將其卸下之前，請先備份硬碟中儲存的所有重要資料。

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下前方上蓋。請參閱卸下前方上蓋。
  3. 卸下後方上蓋。請參閱卸下後方上蓋。
  4. 卸下所有 M.2 硬碟。請參閱卸下 M.2 硬碟。
  5. 從主機板組件拔掉 M.2 背板纜線。
    小心
    為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
  6. 卸下 M.2 背板。

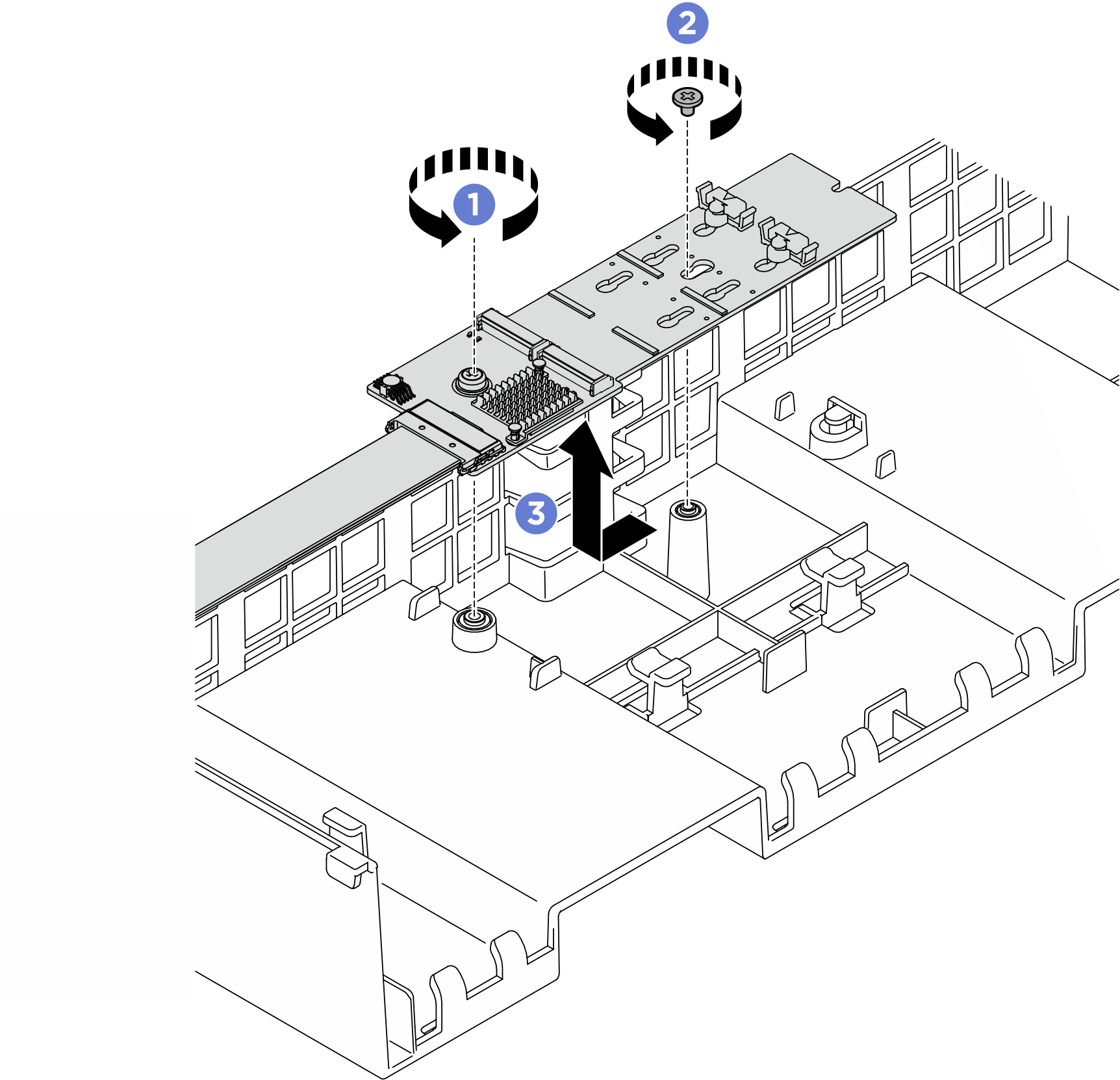

    圖 1. 卸下 M.2 背板
    M.2 backplane removal
    1. 卸下將 M.2 背板中間固定到前方空氣擋板的螺絲。
    2. 卸下將 M.2 背板末端固定到前方空氣擋板的螺絲。
    3. 將 M.2 背板向後滑動，然後將其從前方空氣擋板中取出。
  7. 如有需要，請從 M.2 背板拔掉 M.2 背板纜線。
    圖 2. 拔除 M.2 背板纜線
    M.2 backplane cable disconnection
    1. 從接頭解開纜線上的導線環。
    2. 從 M.2 背板拔掉纜線。

在您完成之後

  1. 安裝新的 M.2 背板。請參閱安裝 M.2 背板。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
