M.2-Rückwandplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die M.2-Rückwandplatine zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.
Anmerkung

Die M.2-Rückwandplatine und das M.2-Laufwerk in den Abbildungen dienen nur als Beispiel und können von Ihrer tatsächlichen Hardware abweichen.

Vorgehensweise

  1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
  2. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
  3. Entfernen Sie alle M.2-Laufwerke. (Siehe M.2-Laufwerk entfernen).
  4. Trennen Sie bei Bedarf die M.2-Rückwandplatinenkabel von der Systemplatinenbaugruppe.
    Achtung
    Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen in Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  5. Ziehen Sie die M.2-Rückwandplatinenkabel von der M.2-Rückwandplatine ab.

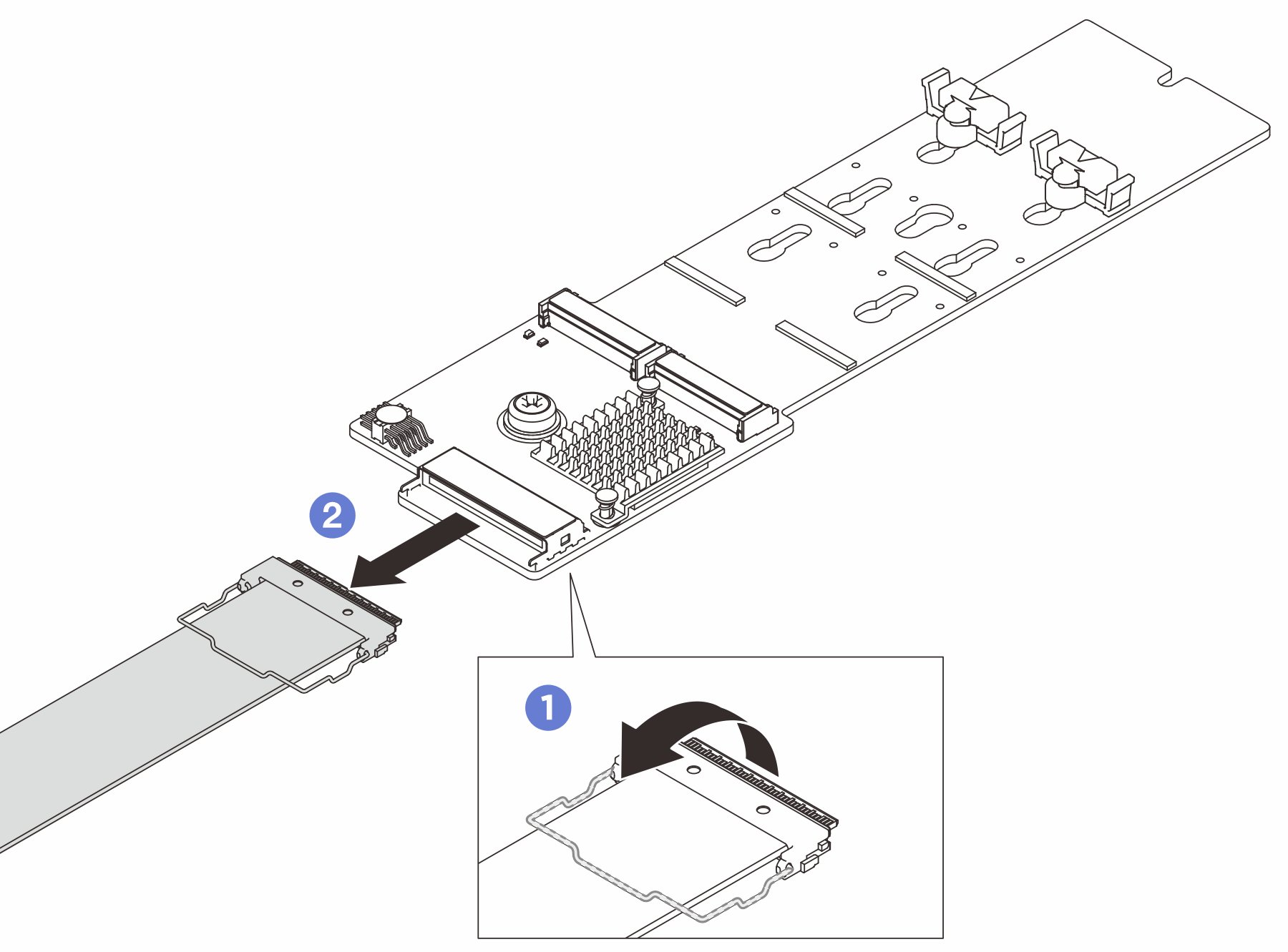

    Abbildung 1. Trennen der M.2-Rückwandplatinenkabel
    M.2 backplane cable disconnection
    1. Lösen Sie den Bügel am Kabel vom Anschluss.
    2. Ziehen Sie die Kabel von der M.2-Rückwandplatine ab.
  6. Entfernen Sie die M.2-Rückwandplatine.

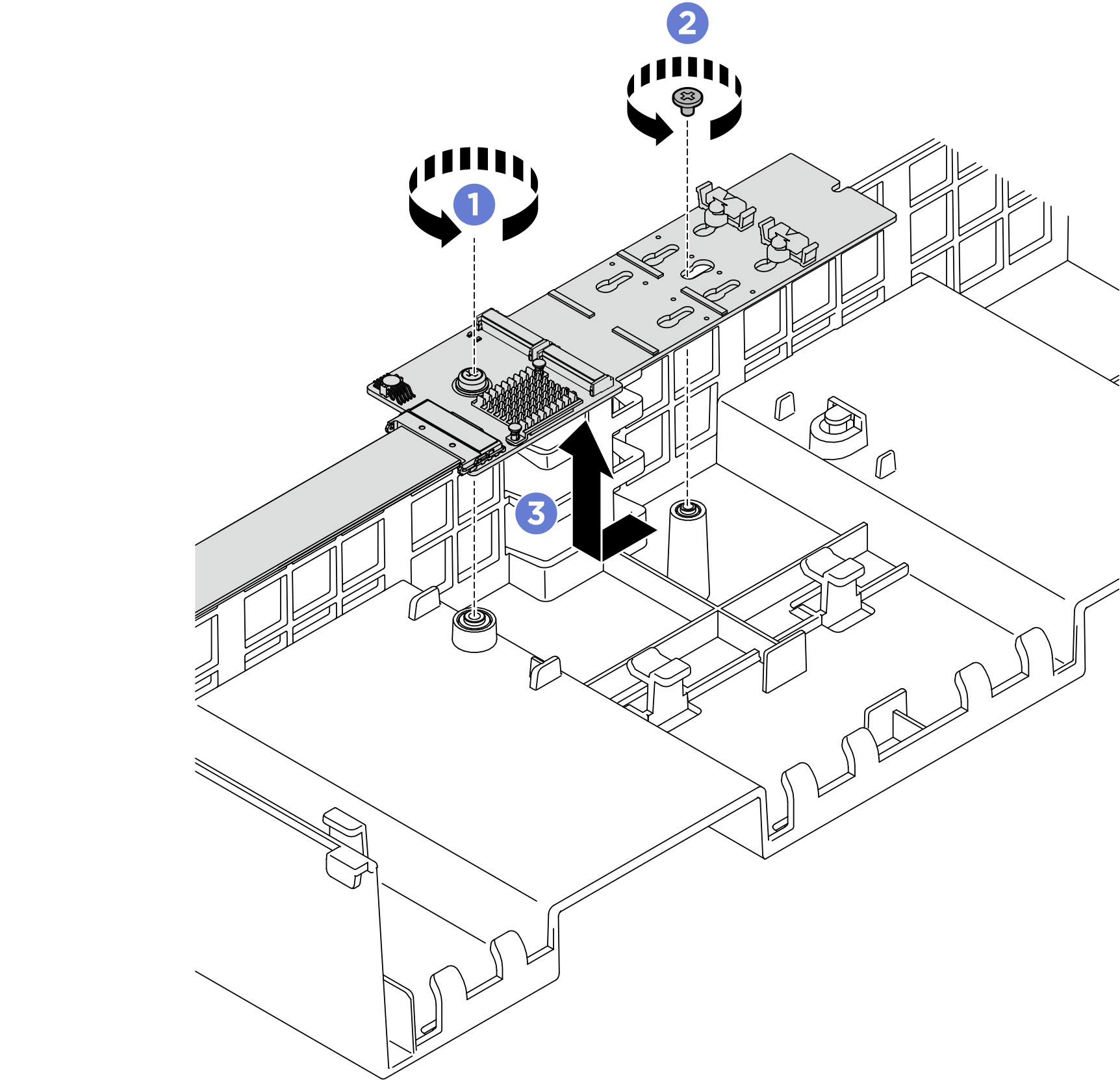

    Abbildung 2. Entfernen der M.2-Rückwandplatine
    M.2 backplane removal
    1. Entfernen Sie die Schraube, mit der die Mitte der M.2-Rückwandplatine an der vorderen Luftführung befestigt ist.
    2. Entfernen Sie die Schraube, mit der das Ende der M.2-Rückwandplatine an der vorderen Luftführung befestigt ist.
    3. Schieben Sie die M.2-Rückwandplatine nach hinten und heben Sie sie aus der vorderen Luftführung heraus.

Nach dieser Aufgabe

  1. Installieren Sie eine neue M.2-Rückwandplatine. Siehe M.2-Rückwandplatine installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
