卸下 M.2 背板

按照本节中的说明卸下 M.2 背板。

过程

1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
2. 卸下前顶盖。请参阅卸下前顶盖。
3. 卸下后顶盖。请参阅卸下后顶盖。
4. 卸下所有 M.2 硬盘。请参阅卸下 M.2 硬盘。
5. 从主板组合件上拔下 M.2 背板线缆。
   注意

   为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
6. 卸下 M.2 背板。

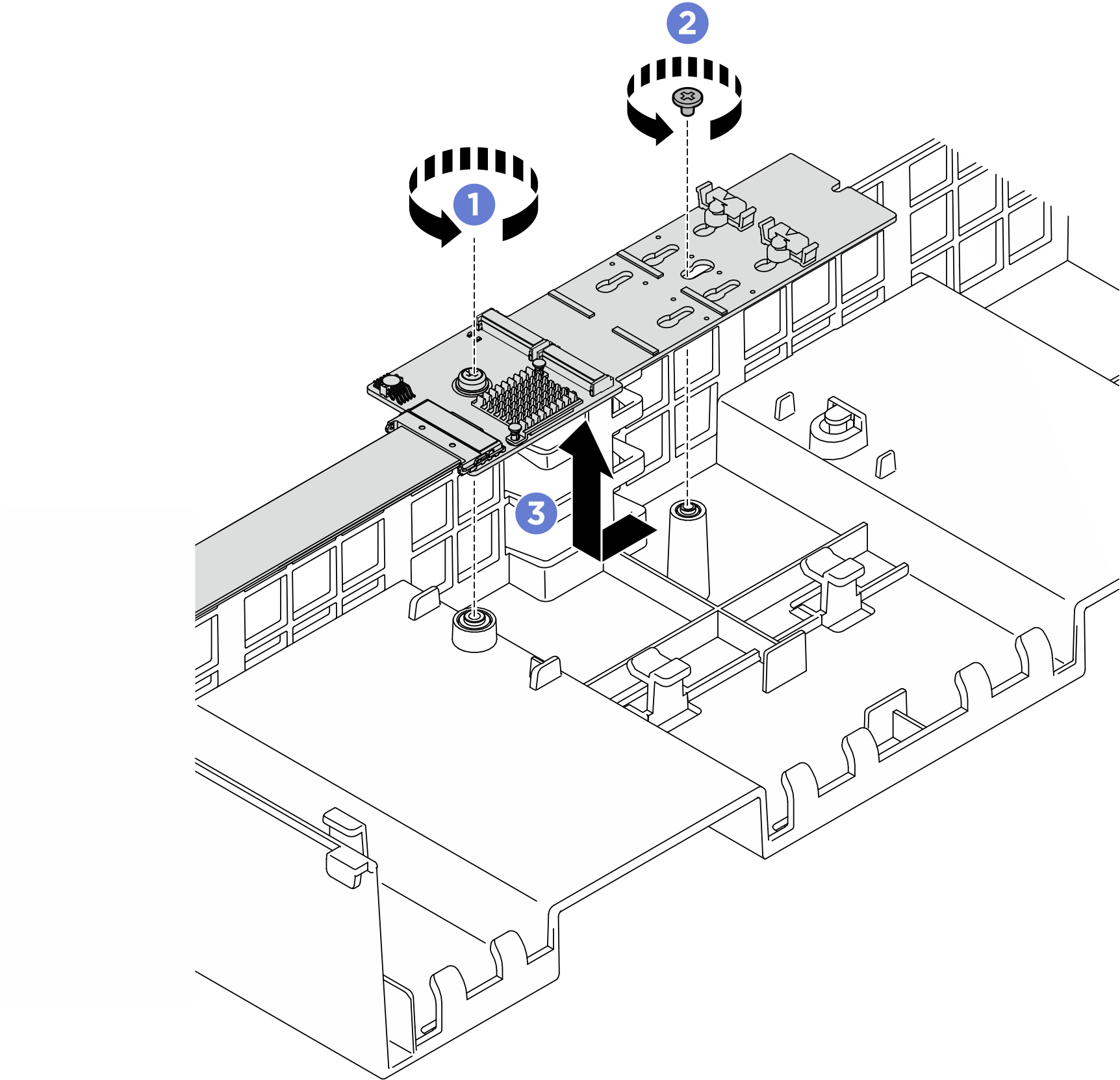

   图 1. 卸下 M.2 背板


   1. 卸下将 M.2 背板中间固定到正面导风罩的螺钉。
   2. 卸下将 M.2 背板末端固定到正面导风罩的螺钉。
   3. 向后滑动 M.2 背板并将其从正面导风罩中提取出来。
7. 如果需要，请从 M.2 背板上拔下 M.2 背板线缆。

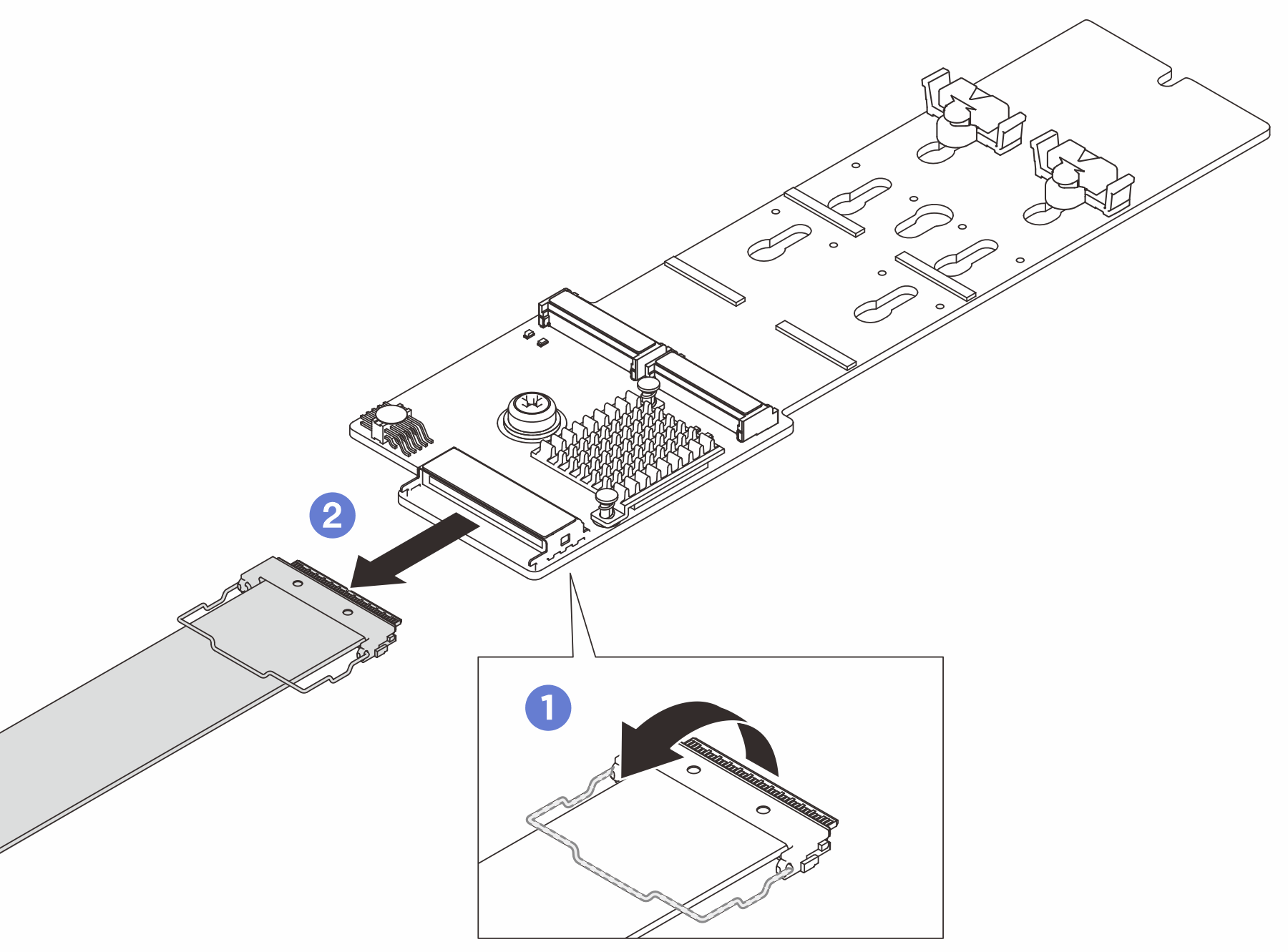

   图 2. 拔下 M.2 背板线缆


   1. 从接口中松开线缆上的丝架。
   2. 从 M.2 背板上拔下线缆。
