M.2-Rückwandplatine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die M.2-Rückwandplatine zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der das neue Teil enthalten ist, eine unlackierte Metalloberfläche an der Außenseite des Servers. Entfernen Sie das neue Teil anschließend aus der Schutzhülle und legen Sie es auf einer antistatischen Fläche ab.
  2. Falls erforderlich, schließen Sie die M.2-Rückwandplatinenkabel an die M.2-Rückwandplatine an.
    Abbildung 1. Kabelanschluss für M.2-Rückwandplatine
    M.2 backplane cable connection
    1. Verbinden Sie das Kabel mit der M.2-Rückwandplatine.
    2. Haken Sie den Bügel am Kabel am Anschluss ein.
  3. Installieren Sie die M.2-Rückwandplatine.

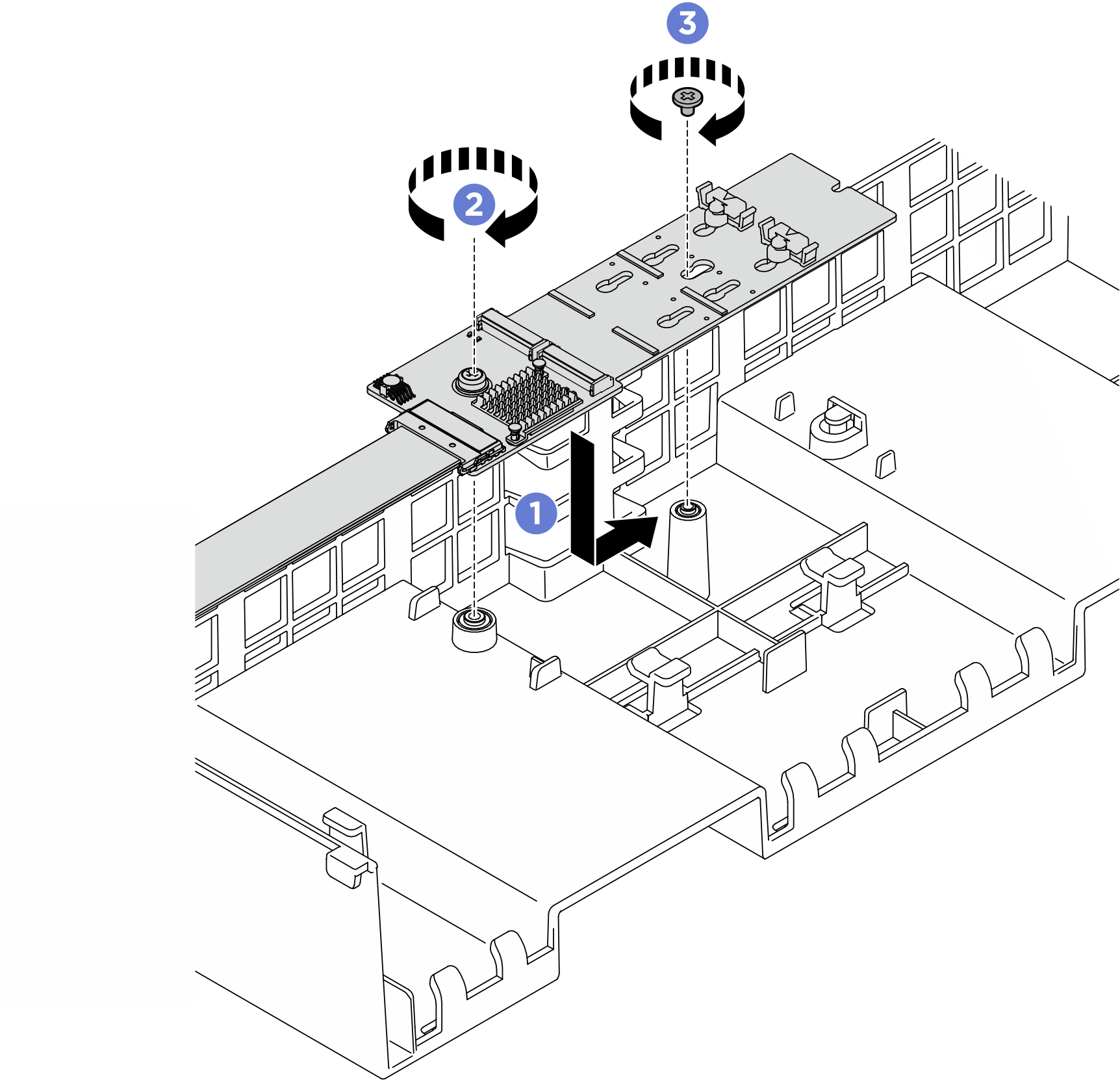

    Abbildung 2. Installieren der M.2-Rückwandplatine
    M.2 backplane installation
    1. Senken Sie die M.2-Rückwandplatine in die vordere Luftführung ab. Schieben Sie die M.2-Rückwandplatine dann nach vorne, bis sie richtig sitzt.
    2. Bringen Sie die Schraube an, mit der das Ende der M.2-Rückwandplatine an der vorderen Luftführung befestigt wird.
    3. Bringen Sie die Schraube an, mit der die Mitte der M.2-Rückwandplatine an der vorderen Luftführung befestigt wird.
  4. Schließen Sie die M.2-Rückwandkabel am M.2-Netzteilanschluss und dem Signalanschluss auf der Systemplatinenbaugruppe an. Siehe Kabelführung für M.2-Rückwandplatine.

Nach dieser Aufgabe

  1. Installieren Sie die M.2-Laufwerke wieder. (Siehe M.2-Laufwerk installieren).
  2. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
