Установка объединительной панели M.2

Следуйте инструкциям в этом разделе, чтобы установить объединительную панель M.2.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.
Прим.

Объединительная панель M.2 или диск M.2, показанные на рисунках, приведены только для справки. Ваша объединительная панель M.2 или диск M.2 могут отличаться по внешнему виду.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новый компонент, любой неокрашенной поверхности за пределами сервера, а затем извлеките новый компонент из упаковки и разместите его на антистатической поверхности.
  2. Установите объединительную панель M.2.

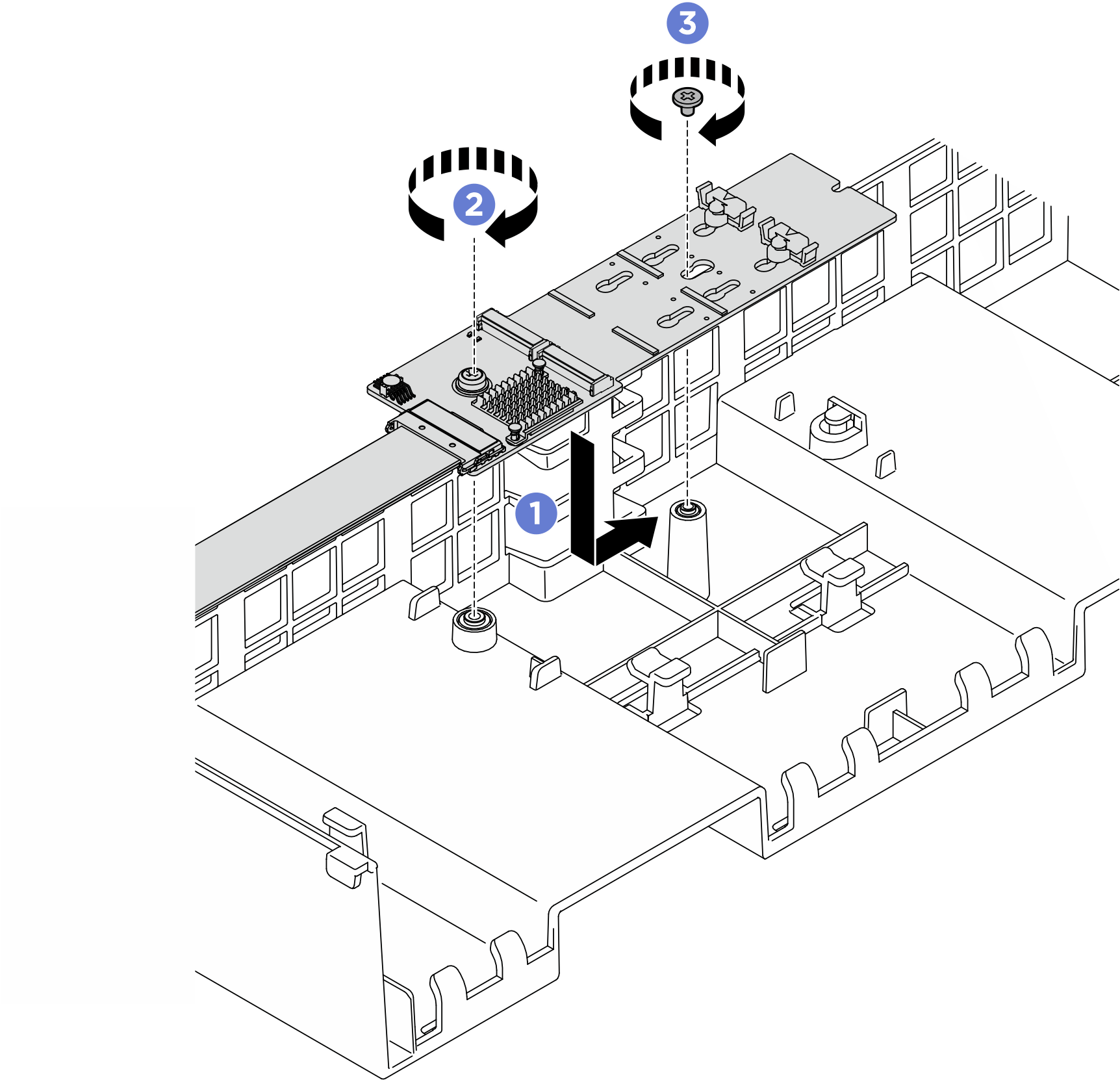

    Рис. 1. Установка объединительной панели M.2
    M.2 backplane installation
    1. Опустите объединительную панель M.2 на передний дефлектор и сдвиньте ее вперед, чтобы она встала на место.
    2. Закрутите винт, которым конец объединительной панели M.2 крепится к переднему дефлектору.
    3. Закрутите винт, которым середина объединительной панели M.2 крепится к переднему дефлектору.
  3. Подключите кабель объединительной панели M.2 к объединительной панели M.2.

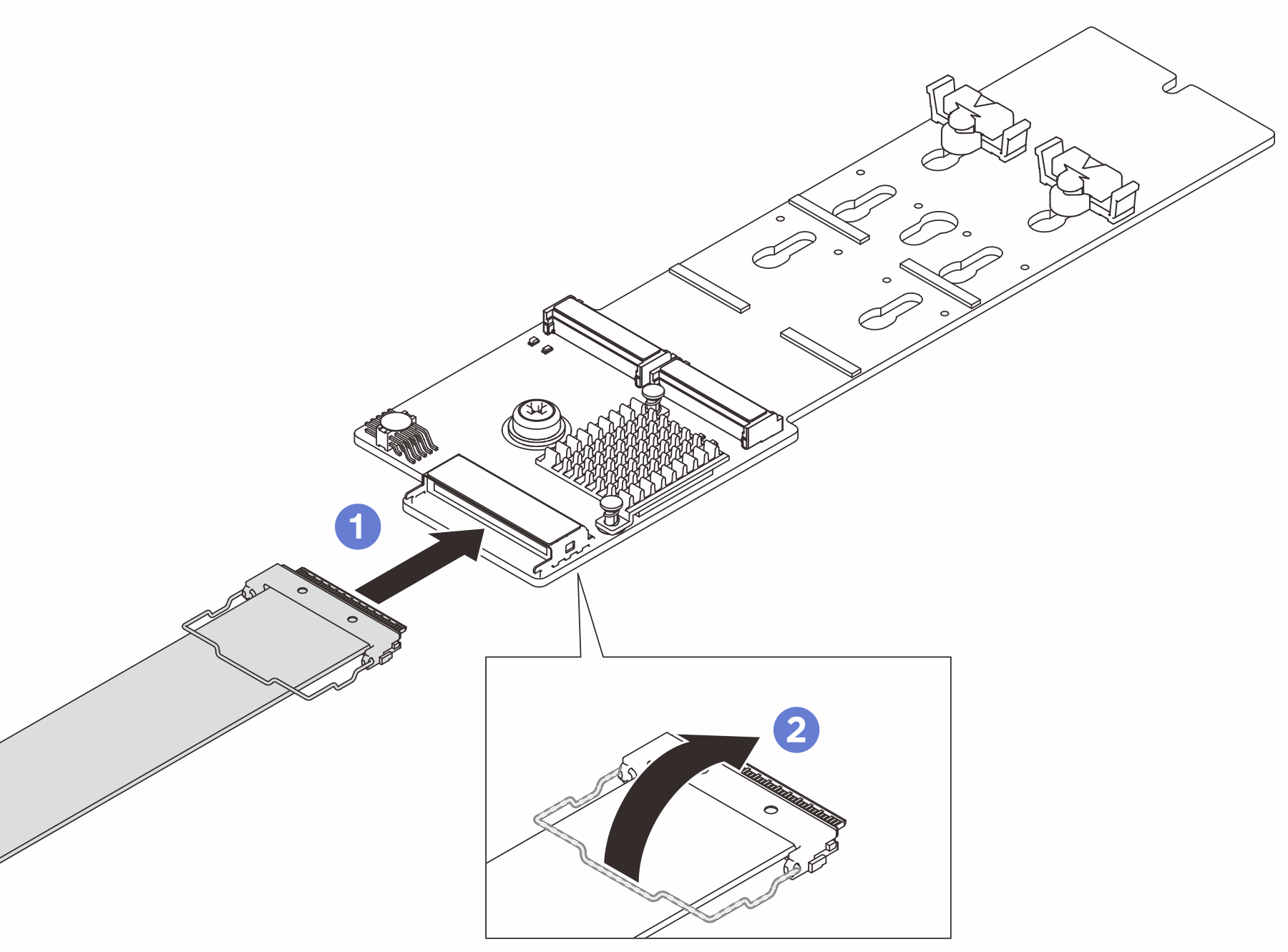

    Рис. 2. Подключение кабелей объединительной панели M.2
    M.2 backplane cable connection
    1. Подключите кабель к объединительной панели M.2.
    2. Закрепите металлическую ручку на кабеле в разъеме.
  4. При необходимости подключите кабели объединительной панели M.2 к разъему питания M.2 и сигнальному разъему на блоке материнской платы. Дополнительные сведения см. в разделе Прокладка кабелей объединительной панели M.2.

После завершения

  1. Установите на место диски M.2. См. раздел Установка диска M.2.
  2. Завершите замену компонентов. См. раздел Завершение замены компонентов.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
