Снятие диска M.2

В этом разделе приведены инструкции по снятию диска M.2.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Перед снятием дисков, контроллеров дисков (включая контроллеры, встроенные в блок материнской платы), объединительных панелей дисков и кабелей дисков или внесением в них изменений создайте резервную копию всех важных данных, хранящихся на дисках.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите диск M.2.

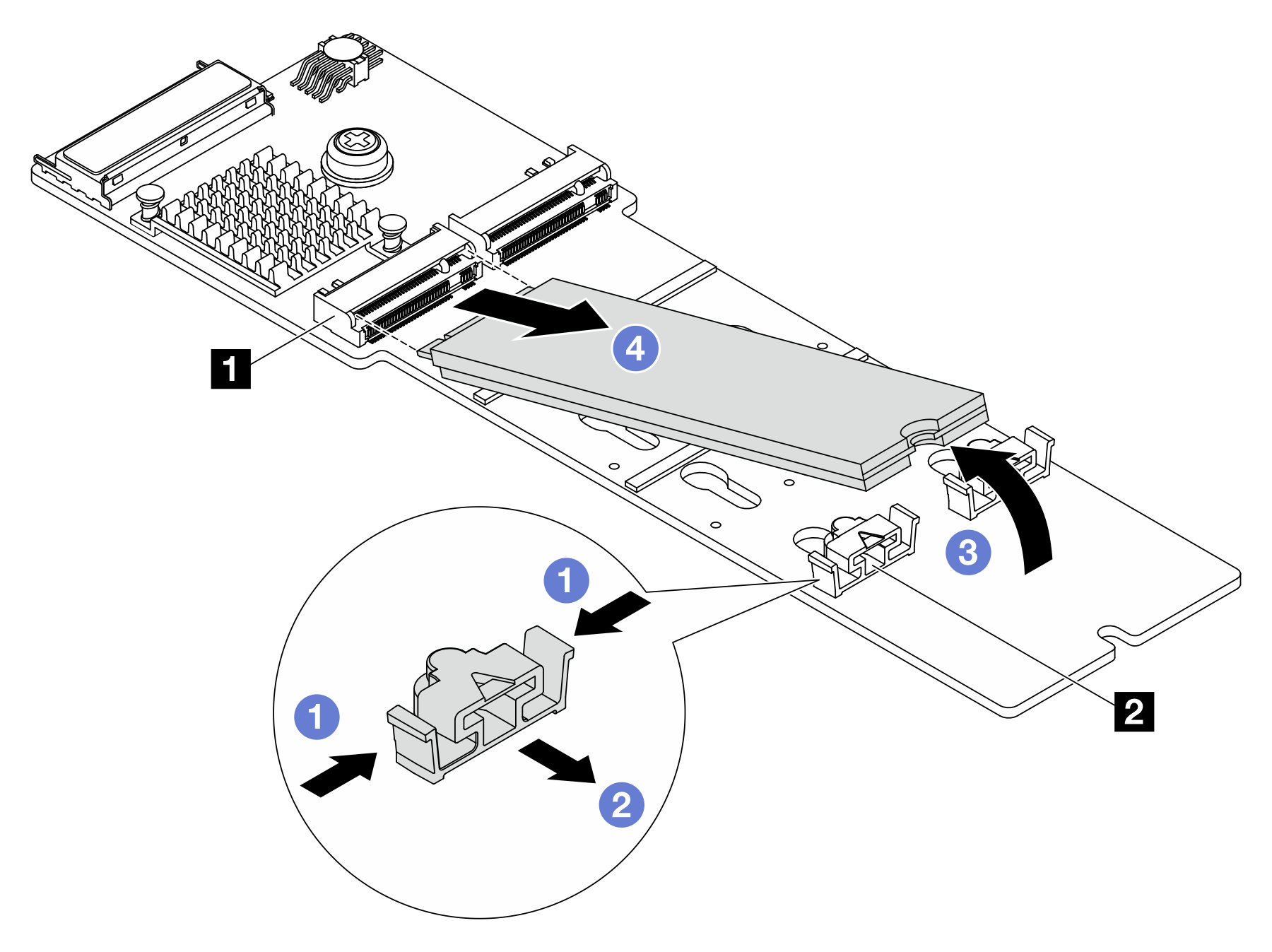

    Рис. 1. Снятие диска M.2
    Removing M.2 drive
    1. Нажмите и удерживайте фиксатор 2.
    2. Сдвиньте фиксатор назад, чтобы отсоединить диск M.2 от объединительной панели M.2.
    3. Поверните заднюю часть диска M.2 примерно на 30 градусов.
    4. Потяните диск M.2 в направлении от разъема 1.

После завершения

  1. Установите новый диск M.2. См. раздел Установка диска M.2.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
