ติดตั้งแบ็คเพลน M.2

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแบ็คเพลน M.2

ขั้นตอน

1. นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีชิ้นส่วนใหม่ไปแตะที่พื้นผิวโลหะที่ไม่ทาสีที่ด้านนอกของเซิร์ฟเวอร์ แล้วจึงนำชิ้นส่วนใหม่ออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
2. ติดตั้งแบ็คเพลน M.2

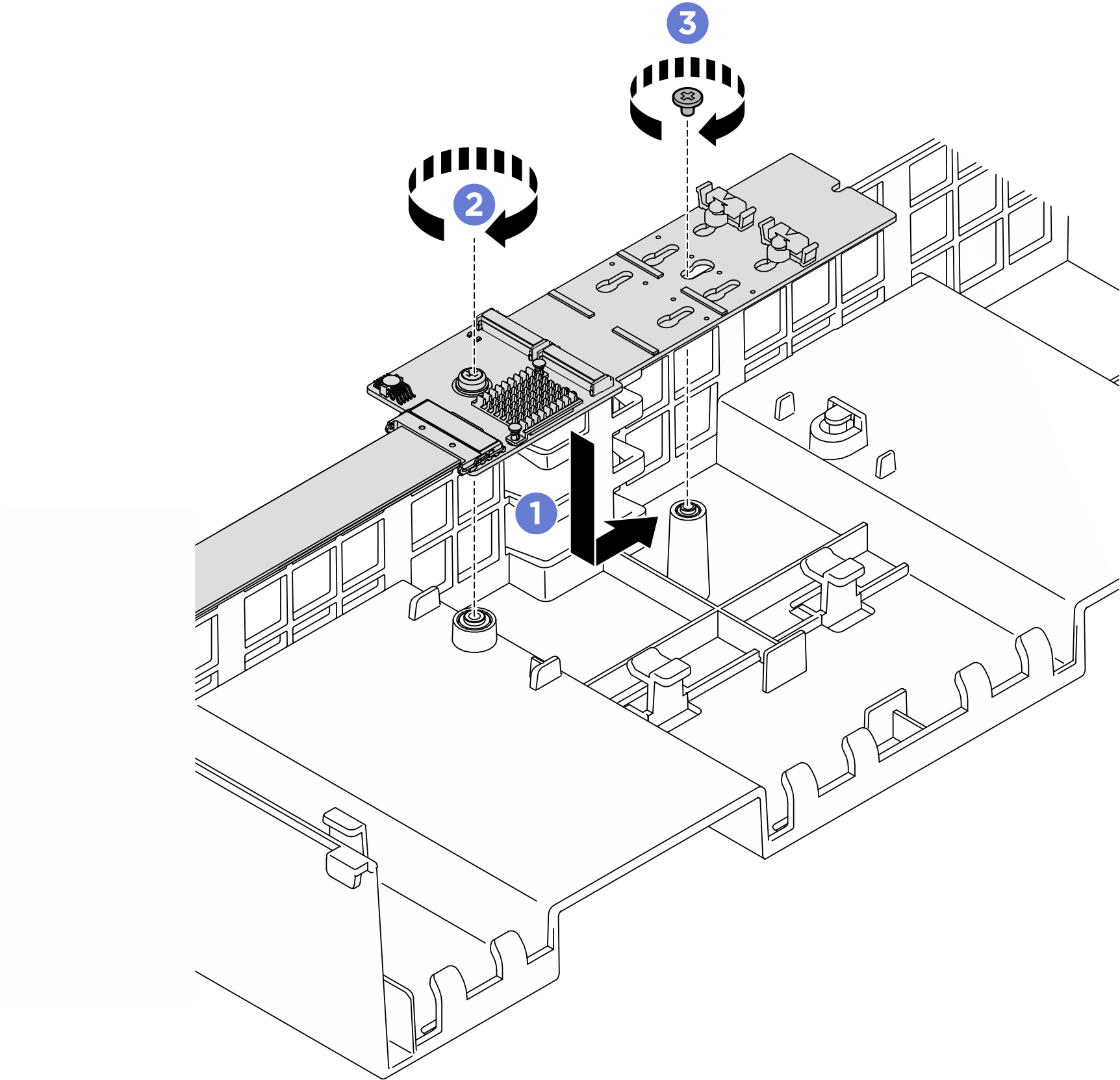

   รูปที่ 1. การติดตั้งแบ็คเพลน M.2


   1. วางแบ็คเพลน M.2 ลงในแผ่นกันลมด้านหน้า จากนั้น เลื่อนแบ็คเพลน M.2 ไปข้างหน้าจนกว่าจะเข้าที่
   2. ขันสกรูที่ยึดอยู่ปลายแบ็คเพลน M.2 เข้ากับแผ่นกั้นลมด้านหน้า
   3. ขันสกรูที่ยึดอยู่ตรงกลางแบ็คเพลน M.2 เข้ากับแผ่นกั้นลมด้านหน้า
3. เชื่อมต่อสายแบ็คเพลน M.2 เข้ากับแบ็คเพลน M.2
   รูปที่ 2. การต่อสายแบ็คเพลน M.2


   1. เชื่อมต่อสายเข้ากับแบ็คเพลน M.2
   2. เกี่ยวตัวเก็บสายบนสายเข้ากับขั้วต่อ
4. หากจำเป็น ให้ต่อสายแบ็คเพลน M.2 เข้ากับขั้วต่อไฟฟ้า M.2 และขั้วต่อสัญญาณบนส่วนประกอบแผงระบบ ดูรายละเอียดเพิ่มเติมได้ที่ การเดินสายเคเบิลแบ็คเพลน M.2
