Installation du fond de panier M.2

Suivez les instructions de cette section pour installer le fond de panier M.2.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant contre une zone non peinte externe du serveur, puis déballez et posez le composant sur une surface de protection électrostatique.
  2. Si nécessaire, branchez le câble du fond de panier M.2 sur le fond de panier M.2.

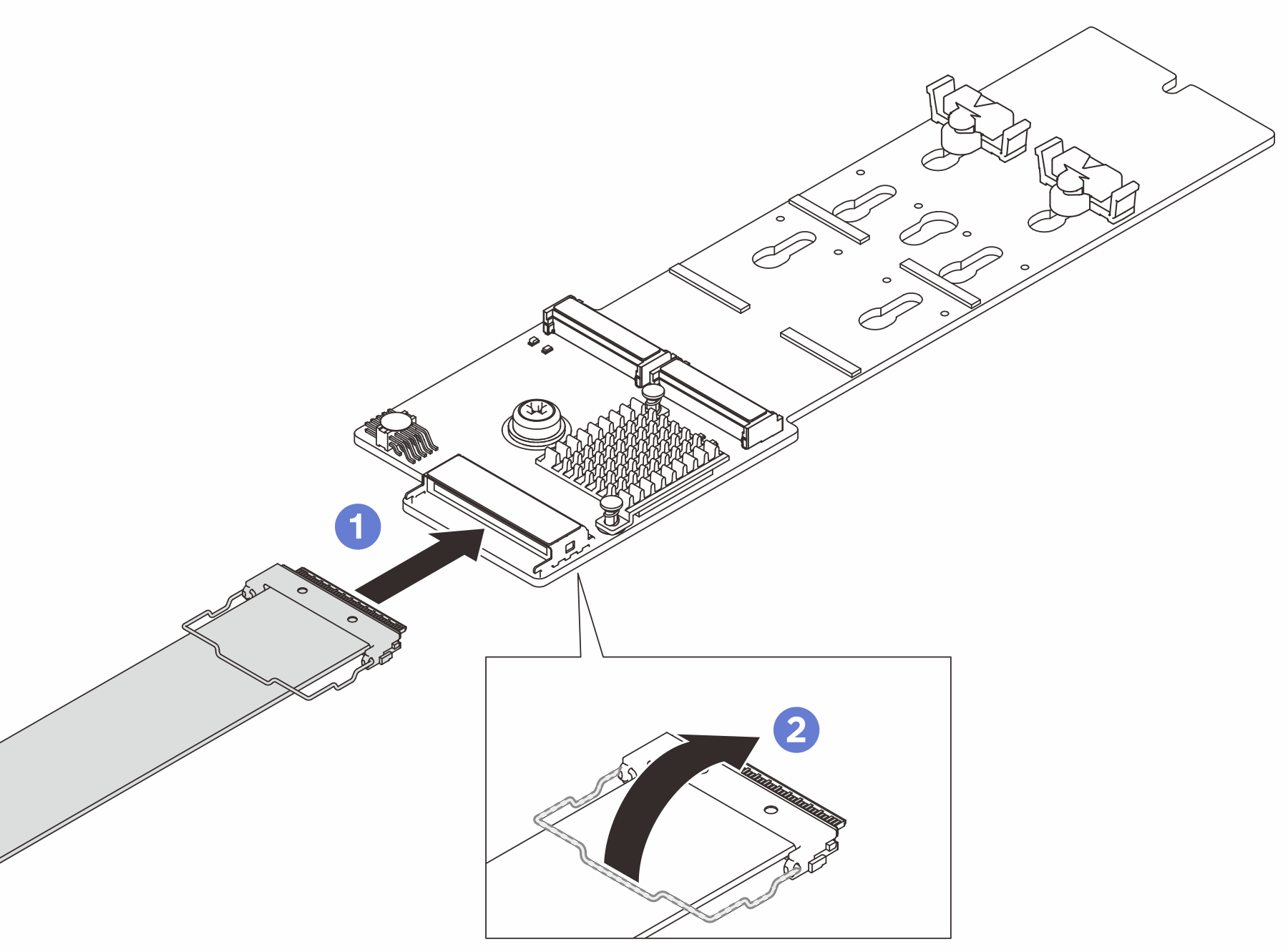

    Figure 1. Connexion des câbles du fond de panier M.2
    M.2 backplane cable connection
    1. Connectez le câble au fond de panier M.2.
    2. Accrochez le crochet de câble sur le connecteur.
  3. Installez le fond de panier M.2.

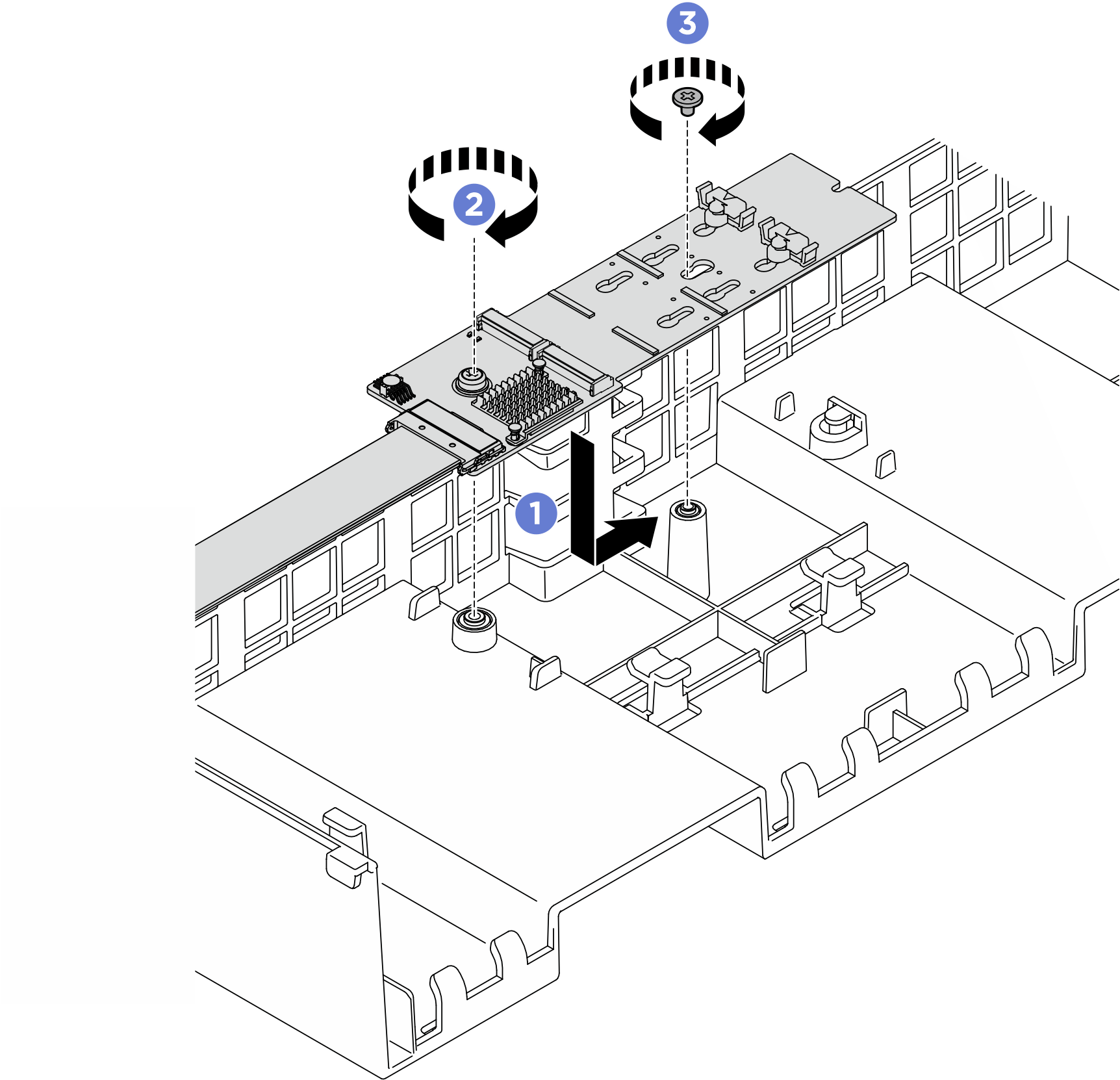

    Figure 2. Installation du fond de panier M.2
    M.2 backplane installation
    1. Abaissez le fond de panier M.2 dans grille d’aération avant, puis faites-le coulisser vers l’avant jusqu’à ce qu’il soit s’enclenche.
    2. Installez la vis qui fixe l’extrémité du fond de panier M.2 à la grille d’aération avant
    3. Installez la vis qui fixe la partie médiane du fond de panier M.2 à la grille d’aération avant.
  4. Connectez les câbles du fond de panier M.2 au connecteur d’alimentation M.2 et au connecteur de signal du bloc carte mère. Voir Cheminement des câbles du fond de panier M.2 pour en savoir plus.

Après avoir terminé

  1. Réinstallez les unités M.2. Pour plus d'informations, voir Installation d'une unité M.2.
  2. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
