Vordere Luftführung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere Luftführung zu entfernen.

Vorgehensweise

1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
2. Entfernen Sie die vordere obere Abdeckung. (siehe Vordere obere Abdeckung entfernen).
3. Wenn ein Flash-Stromversorgungsmodul installiert ist, trennen Sie das Kabel des RAID-Flash-Stromversorgungsmodul vom Verlängerungskabel.
   Abbildung 1. Trennen des Kabels vom Flash-Stromversorgungsmodul


4. Wenn die M.2-Rückwandplatine auf der vorderen Luftführung installiert ist, trennen Sie die M.2-Rückwandplatinenkabel von der M.2-Rückwandplatine.
   Abbildung 2. Trennen der M.2-Rückwandplatinenkabel


   1. Lösen Sie den Bügel am Kabel vom Anschluss.
   2. Ziehen Sie die Kabel von der M.2-Rückwandplatine ab.
5. Heben Sie die Kabel an, die durch die vordere Luftführung geführt werden, und legen Sie sie beiseite.

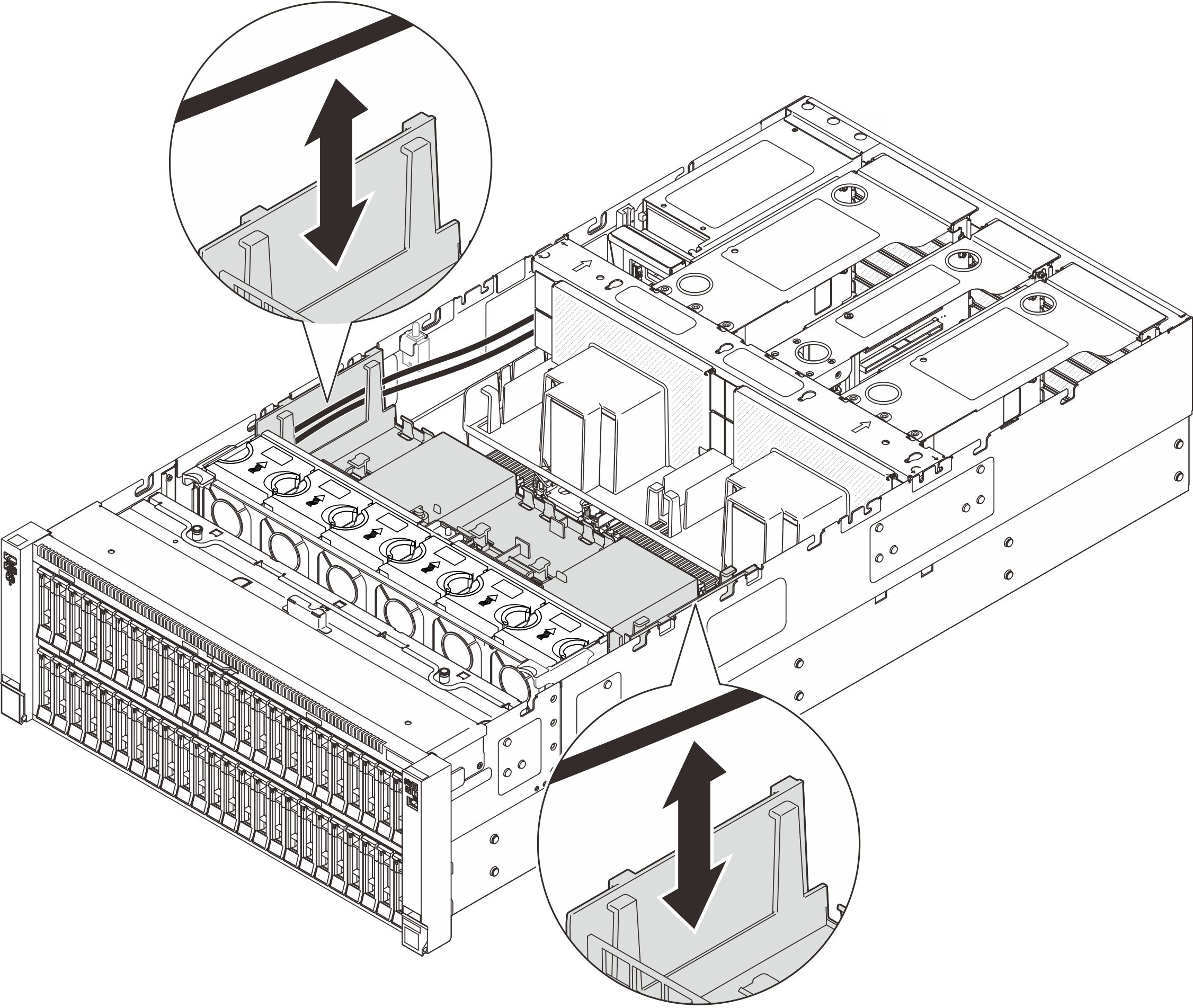

   Abbildung 3. Anheben des Kabels von der vorderen Luftführung


6. Fassen Sie die vordere Luftführung an und heben Sie sie vorsichtig aus dem Gehäuse heraus.
   Achtung

   Bringen Sie vor dem Einschalten des Servers die vordere und hintere Luftführung wieder an, um eine ordnungsgemäße Kühlung und Luftzirkulation sicherzustellen. Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden.

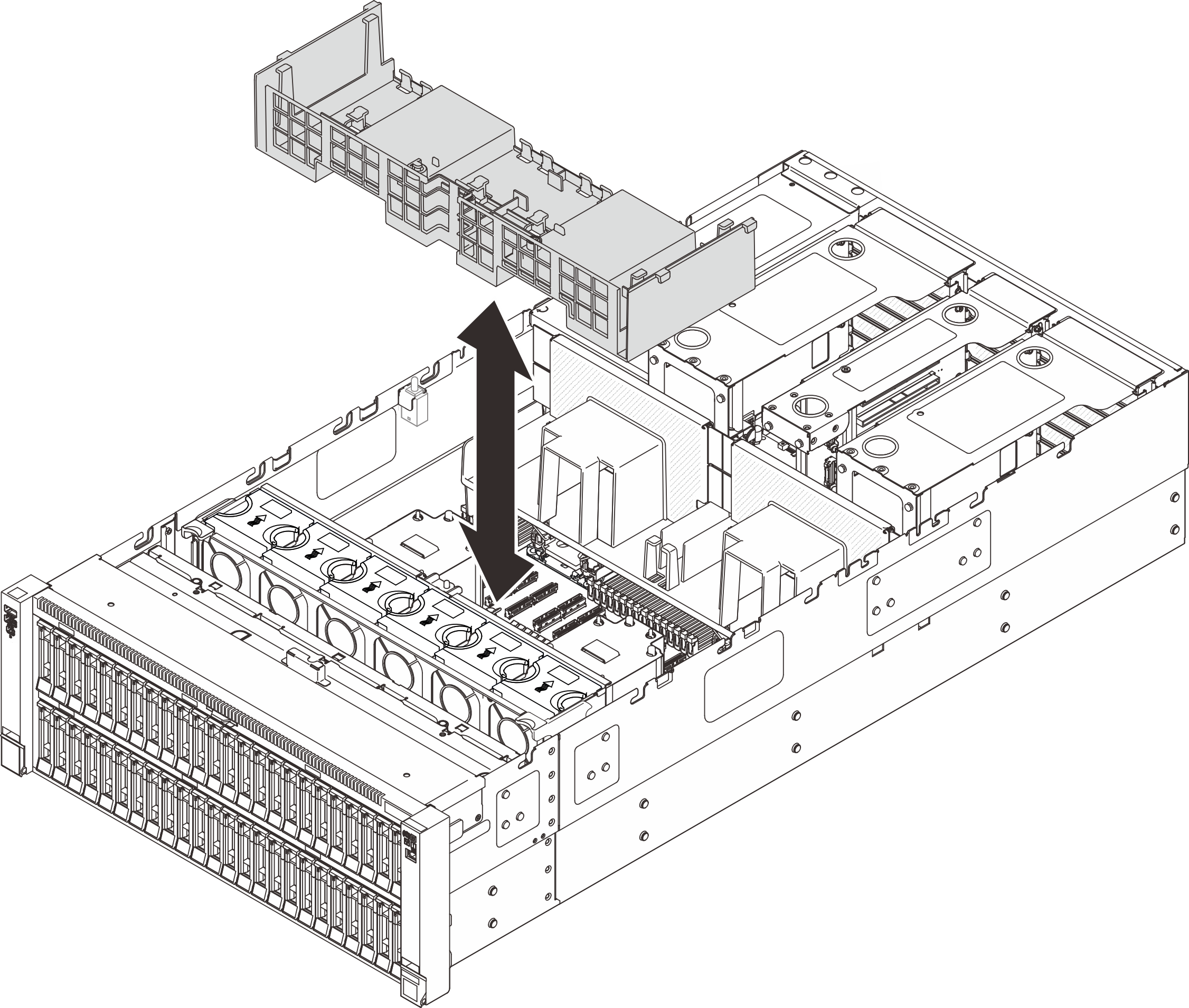

   Abbildung 4. Entfernen der vorderen Luftführung
