Vordere Luftführung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere Luftführung zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Wenn Sie beabsichtigen, Speichermodule am Server zu installieren, müssen Sie zunächst die Luftführung vom Server entfernen.

  • Bringen Sie vor dem Einschalten des Servers die vordere und hintere Luftführung wieder an, um eine ordnungsgemäße Kühlung und Luftzirkulation sicherzustellen. Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden.

Vorgehensweise

  1. Richten Sie die Laschen der vorderen Luftführung an den Öffnungen für die vordere Luftführung an beiden Seiten vom Gehäuse aus. Senken Sie die vordere Luftführung dann in den Server ab.
    Anmerkung
    Schließen Sie die Halteklammern an beiden Enden des Speichermodul-Steckplatzes, bevor Sie die Luftführung für eine ordnungsgemäße Kühlung installieren.
    Abbildung 1. Installieren der vorderen Luftführung
    Installing front air baffle
  2. Drücken Sie die vordere Luftführung leicht nach unten, bis sie ordnungsgemäß eingesetzt ist.
  3. Führen Sie die Kabel durch die vordere Luftführung.
    Abbildung 2. Kabelführung durch die vordere Luftführung
    Routing cable through front air baffle
  4. Falls erforderlich, schließen Sie die M.2-Rückwandplatinenkabel wieder an die M.2-Rückwandplatine an.

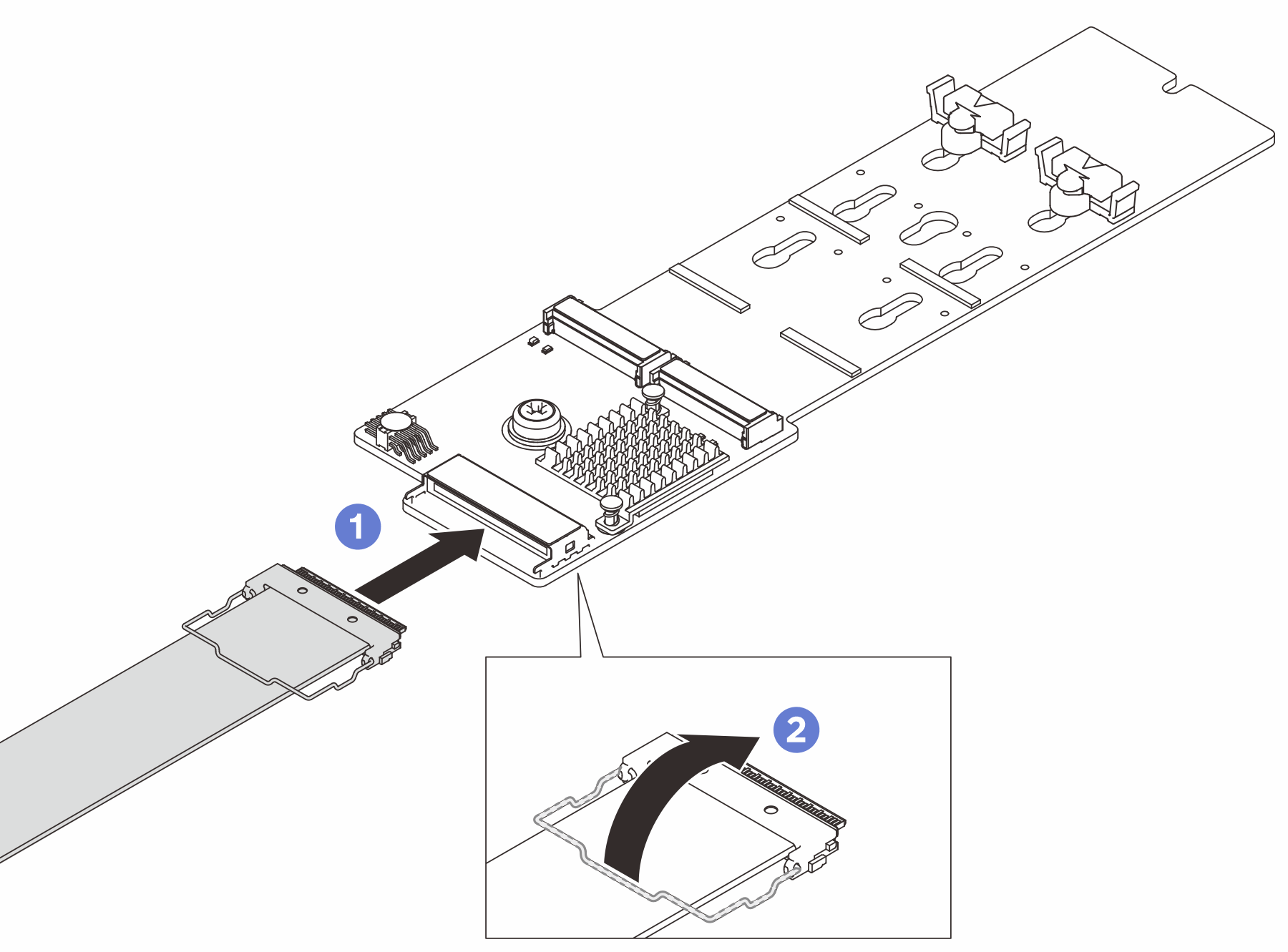

    Abbildung 3. Kabelanschluss für M.2-Rückwandplatine
    M.2 backplane cable connection
    1. Verbinden Sie das Kabel mit der M.2-Rückwandplatine.
    2. Haken Sie den Bügel am Kabel am Anschluss ein.
  5. Schließen Sie ggf. das Flash-Stromversorgungsmodul mit dem im Lieferumfang enthaltenen Verlängerungskabel an einen Adapter an. Weitere Informationen zur internen Kabelführung finden Sie unter Interne Kabelführung.
    Abbildung 4. Anschließen des Kabels an das Flash-Stromversorgungsmodul
    Connecting cable to flash power module

Nach dieser Aufgabe

  1. Wenn Sie die vordere Luftführung ausgetauscht haben, installieren Sie die folgenden Komponenten wieder.

    1. Installieren Sie die M.2-Rückwandplatine erneut. Siehe M.2-Rückwandplatine installieren.

    2. Installieren Sie alle Flash-Stromversorgungsmodule wieder. (Siehe Flash-Stromversorgungsmodul installieren).

  2. Bringen Sie die vordere obere Abdeckung wieder an. (Siehe Vordere obere Abdeckung installieren).

  3. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
