安装正面导风罩

按照本节中的说明安装正面导风罩。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 如果想要将内存条安装到服务器上，必须先将导风罩从服务器上卸下。

  • 为确保正常散热和空气流通，请在开启服务器之前装回正面和背面导风罩。卸下导风罩后运行服务器可能会损坏服务器组件。

过程

  1. 将正面导风罩卡扣与机箱两侧的正面导风罩插槽对齐；然后，将正面导风罩向下放入服务器。
    注
    在安装导风罩以进行适当散热前，请合上内存条接口两端的固定夹。

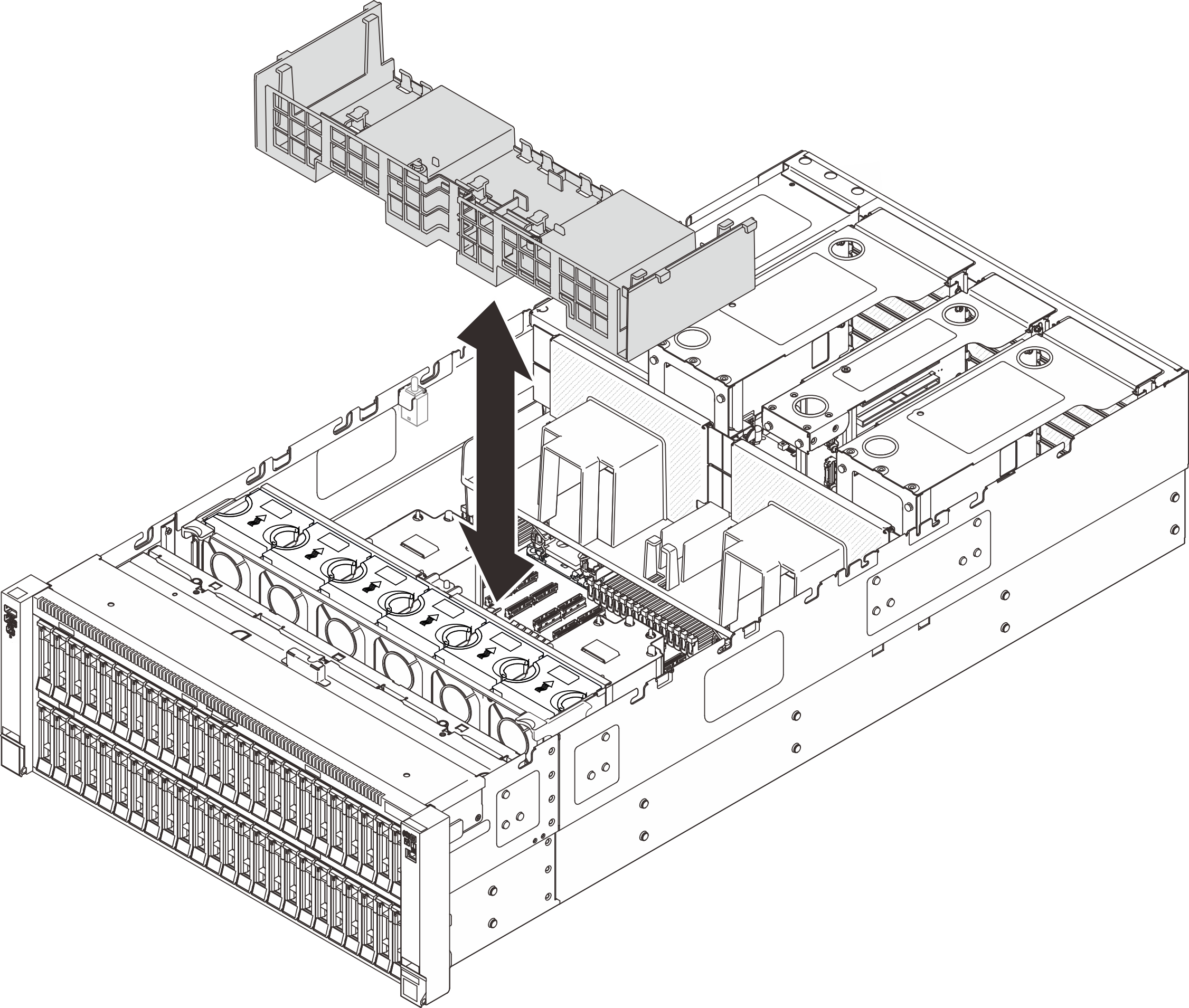

    图 1. 安装正面导风罩
    Installing front air baffle
  2. 向下轻按正面导风罩直至其牢固就位。
  3. 将线缆穿过正面导风罩。

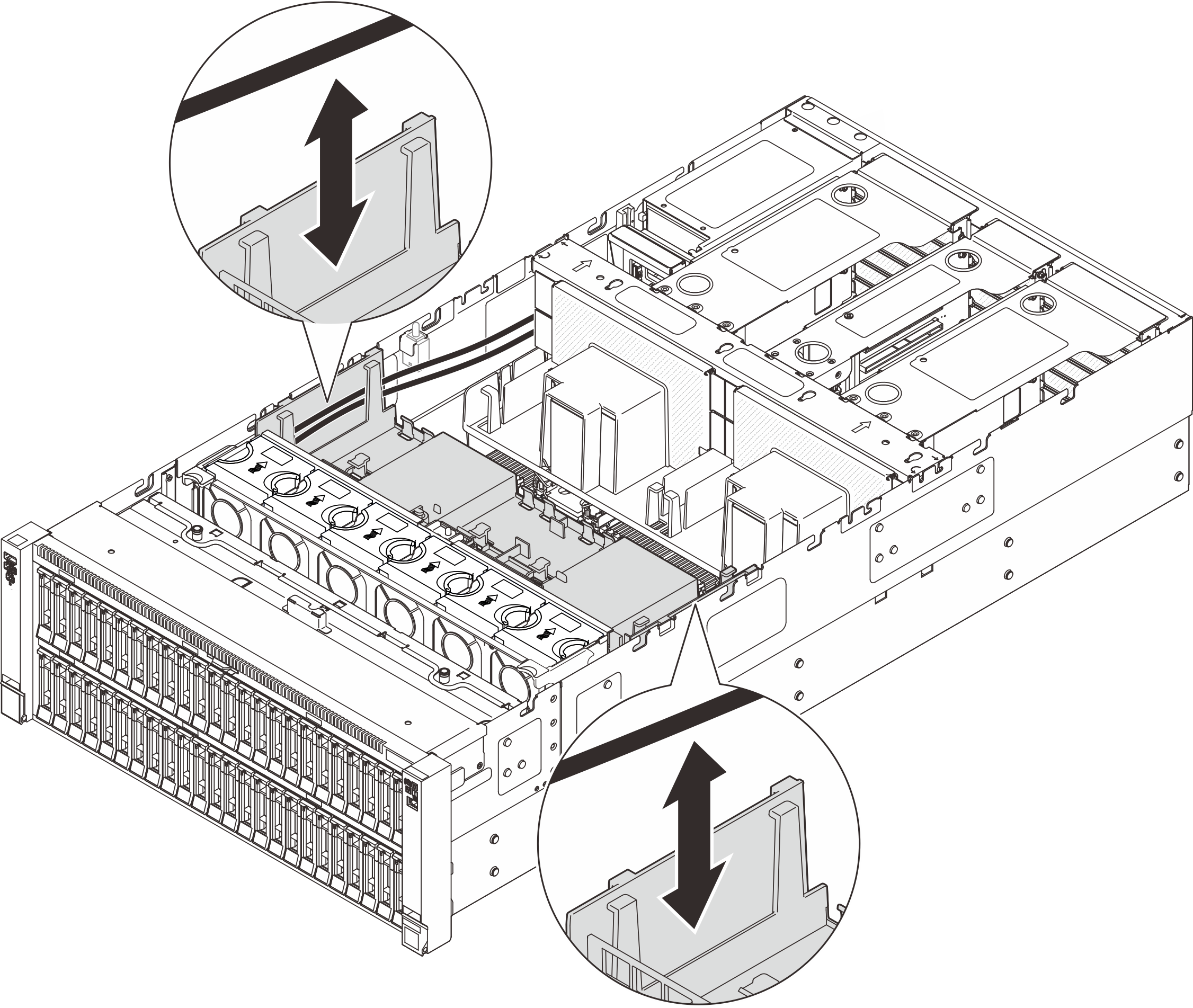

    图 2. 将线缆穿过正面导风罩
    Routing cable through front air baffle
  4. 如果需要，请将 M.2 背板线缆接回到 M.2 背板。
    图 3. M.2 背板线缆连接
    M.2 backplane cable connection
    1. 将线缆连接到 M.2 背板。
    2. 将线缆上的丝架挂到接口上。
  5. 如果需要，请使用快速充电模块随附的延长线缆，将快速充电模块连接到适配器。请参阅内部线缆布放了解有关内部线缆布放的更多信息。
    图 4. 将线缆连接到快速充电模块
    Connecting cable to flash power module

完成之后

  1. 如果更换了正面导风罩，请装回以下组件。

    1. 装回 M.2 背板。请参阅安装 M.2 背板。

    2. 装回所有快速充电模块。请参阅安装快速充电模块。

  2. 装回前顶盖。请参阅安装前顶盖。

  3. 完成部件更换。请参阅完成部件更换。
