安裝前方空氣擋板

請依照本節中的指示安裝前方空氣擋板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 如果您想要在伺服器中安裝記憶體模組，必須先從伺服器中卸下空氣擋板。

  • 為了保持正常散熱和空氣流通，請在開啟伺服器之前重新裝回前方和後方空氣擋板。於空氣擋板卸下時操作伺服器，可能會損壞伺服器元件。

程序

  1. 將前方空氣擋板卡榫與機箱兩側的前方空氣擋板插槽對齊；然後，將前方空氣擋板向下放入伺服器中。
    註
    合上記憶體模組接頭兩端的固定夾，然後安裝空氣擋板以達到適當散熱。

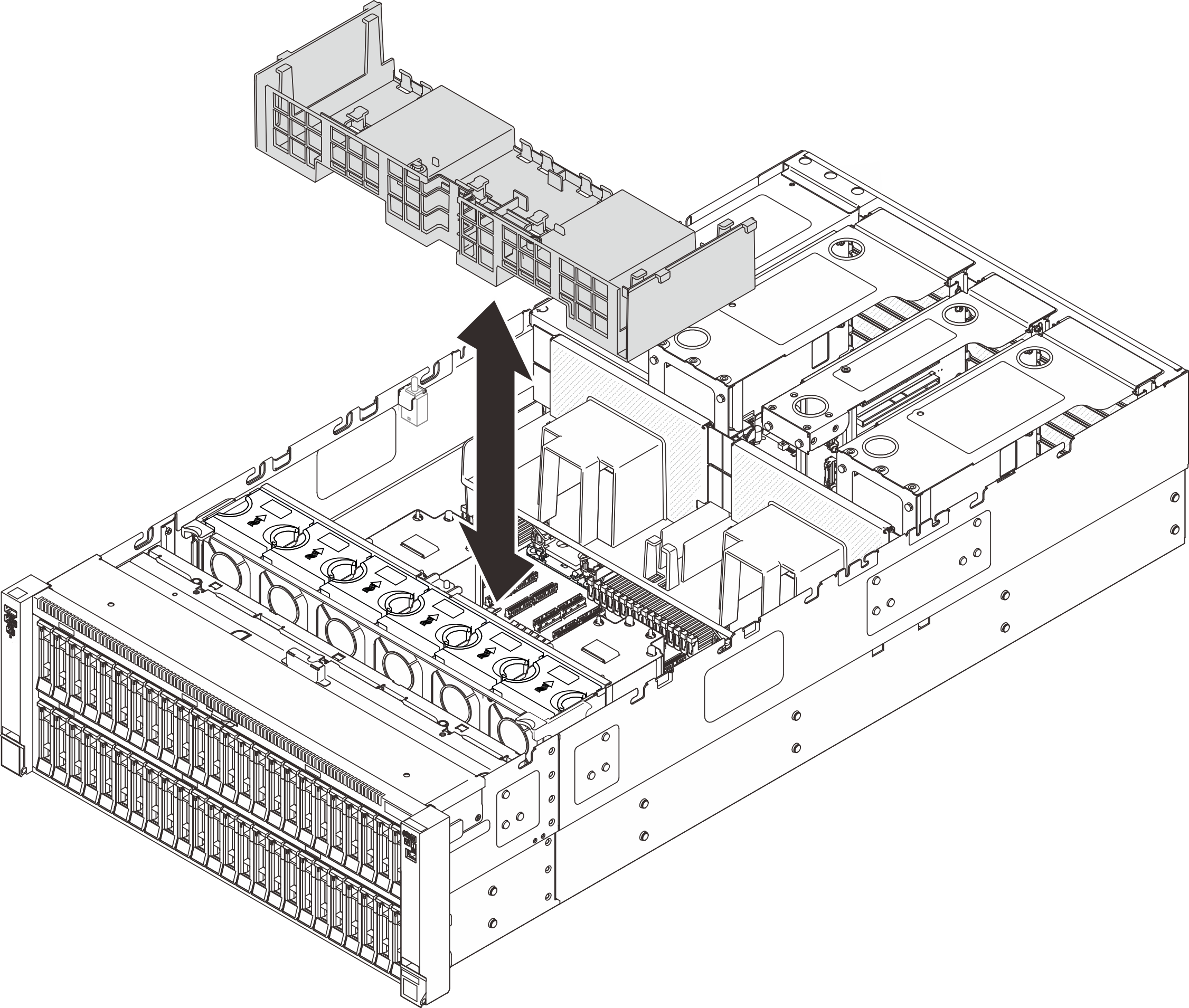

    圖 1. 安裝前方空氣擋板
    Installing front air baffle
  2. 輕輕向下按壓前方空氣擋板直至固定到位。
  3. 將纜線穿過前方空氣擋板。

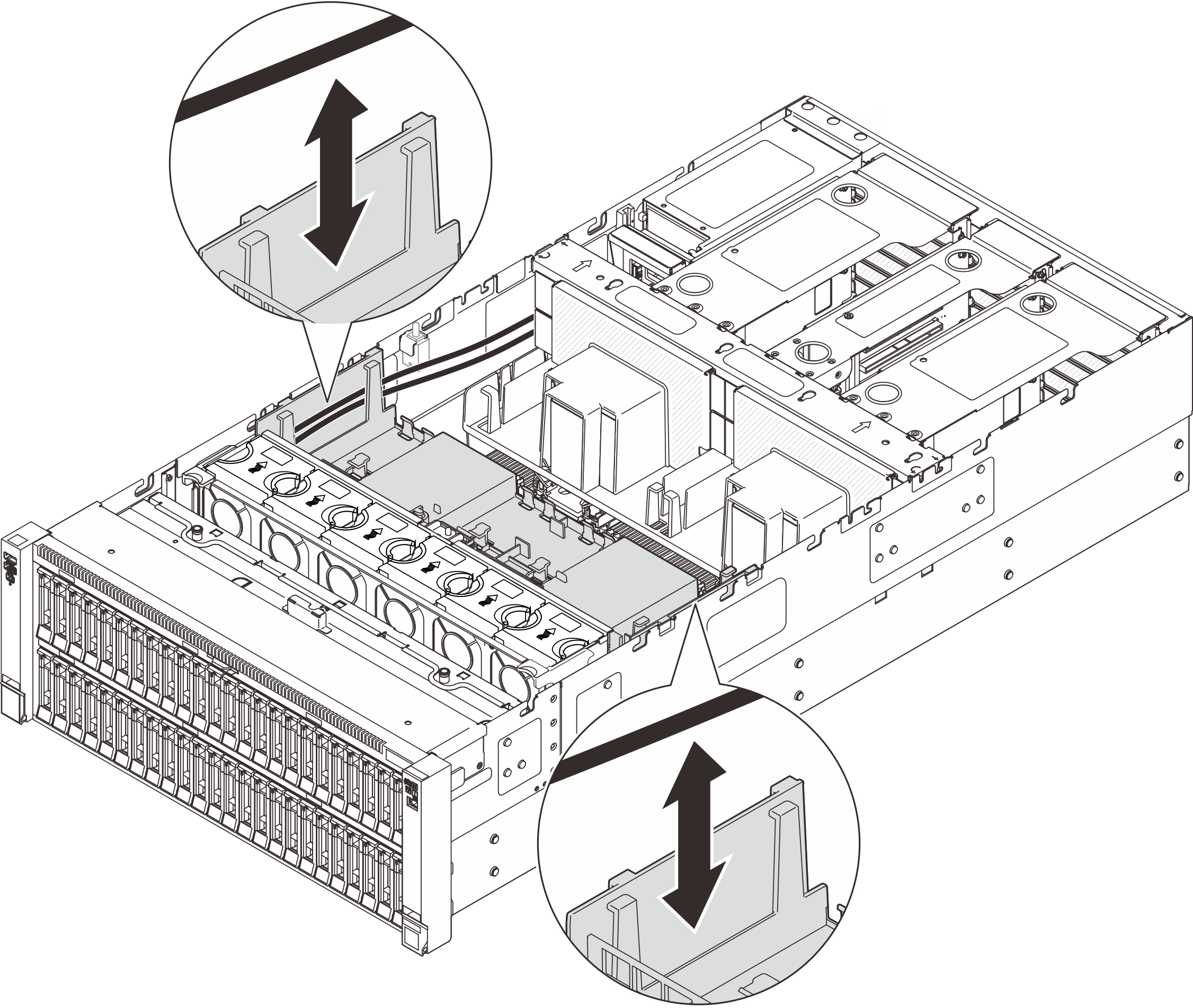

    圖 2. 將纜線穿過前方空氣擋板
    Routing cable through front air baffle
  4. 如有需要，請將 M.2 背板纜線重新連接到 M.2 背板。

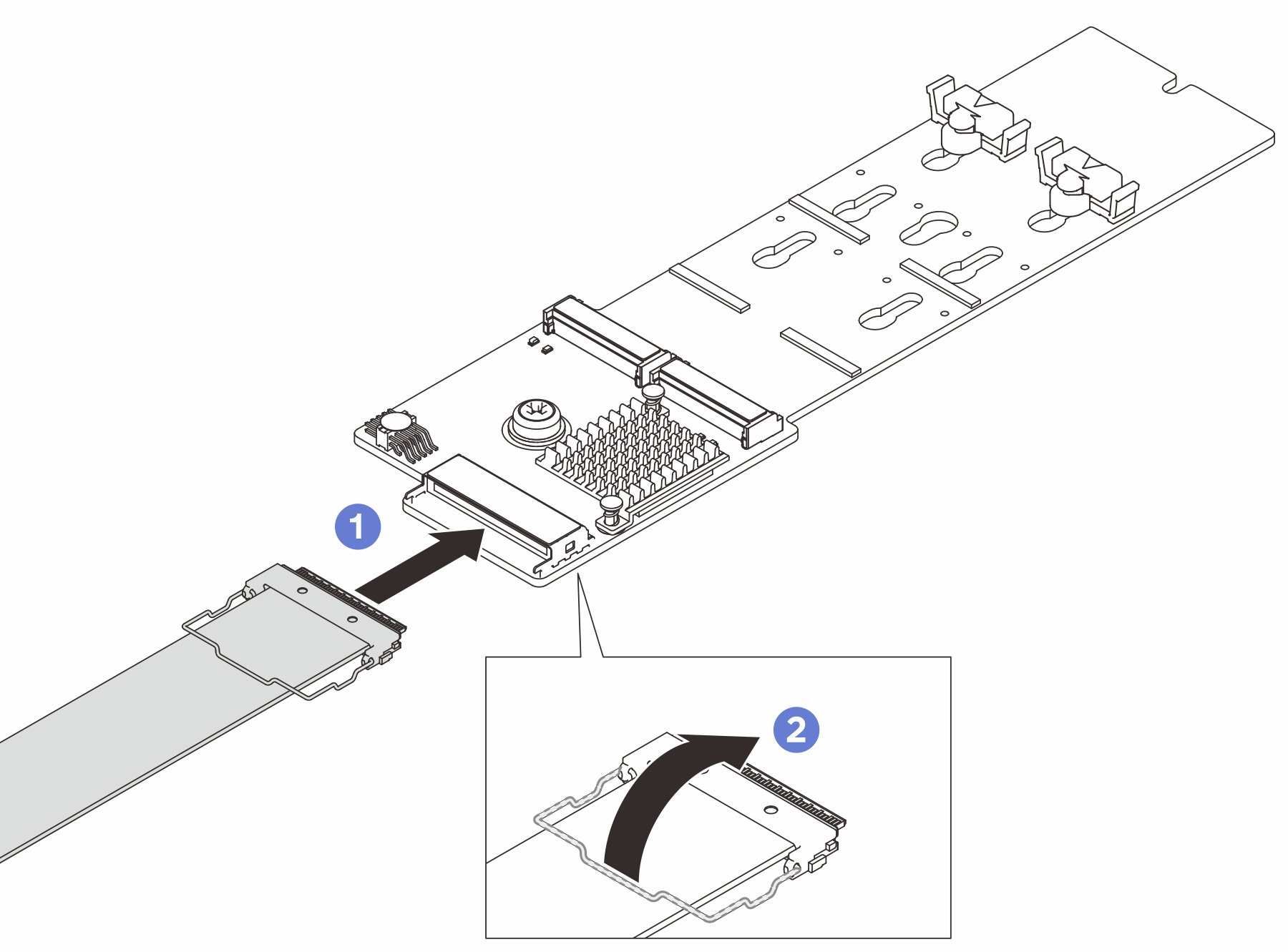

    圖 3. 連接 M.2 背板纜線
    M.2 backplane cable connection
    1. 將纜線連接到 M.2 背板。
    2. 將纜線上的導線環固定到接頭上。
  5. 如有需要，請使用快閃記憶體電源模組隨附的延長線，將快閃記憶體電源模組連接至配接卡。如需內部纜線佈線的相關資訊，請參閱內部纜線佈線。
    圖 4. 將纜線連接到快閃記憶體電源模組
    Connecting cable to flash power module

在您完成之後

  1. 如果您更換了前方空氣擋板，請重新安裝下列元件。

    1. 重新安裝 M.2 背板。請參閱安裝 M.2 背板。

    2. 重新安裝所有快閃記憶體電源模組。請參閱安裝快閃記憶體電源模組。

  2. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  3. 完成零件更換。請參閱完成零件更換。
