請依照本節中的指示安裝 RAID 快閃記憶體電源模組。
關於此作業
S002
裝置上的電源控制按鈕和電源供應器上的電源開關,並不會切斷供應給裝置的電流。此外,裝置也可能有一條以上的電源線。若要切斷裝置的所有電源,必須從電源拔掉所有電源線。
閱讀安裝準則和安全檢驗核對清單,確保工作時安全無虞。
關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。
程序
- 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸;然後從保護袋中取出新零件,並將其放置在防靜電表面上。
- 找出前方空氣擋板上的快閃記憶體電源模組插槽。

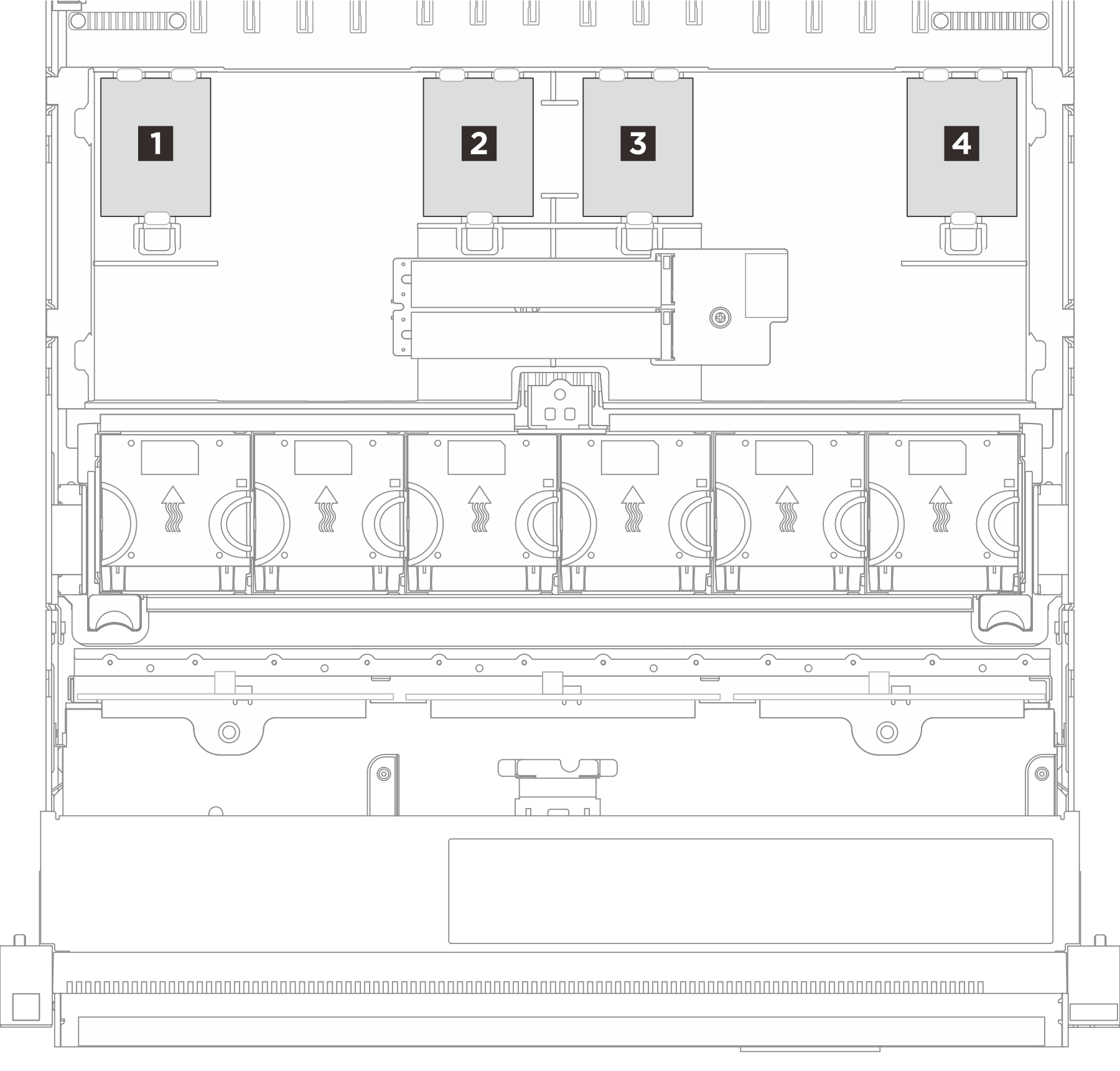

圖 1. 快閃記憶體電源模組位置
- 安裝快閃記憶體電源模組。
圖 2. 快閃記憶體電源模組安裝
記下快閃記憶體電源模組的方向;接著如圖所示,將快閃記憶體電源模組輕輕插入固定夾的一邊。
壓下快閃記憶體電源模組的另外一邊,直到它卡入定位為止。
- 將 RAID 快閃記憶體電源模組的纜線連接到延長線。
圖 3. 將纜線連接到快閃記憶體電源模組
- 使用延長線,將快閃記憶體電源模組連接到 RAID 配接卡。如需內部纜線佈線的相關資訊,請參閱內部纜線佈線。
在您完成之後
重新安裝前方上蓋。請參閱安裝前方上蓋。
如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
