Установка модуля питания флэш-памяти

В этом разделе приведены инструкции по установке модуля питания флэш-памяти RAID.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

1. Коснитесь антистатической упаковкой, в которой находится новый компонент, любой неокрашенной поверхности за пределами сервера, а затем извлеките новый компонент из упаковки и разместите его на антистатической поверхности.
2. Найдите гнездо модуля питания флэш-памяти на переднем дефлекторе.

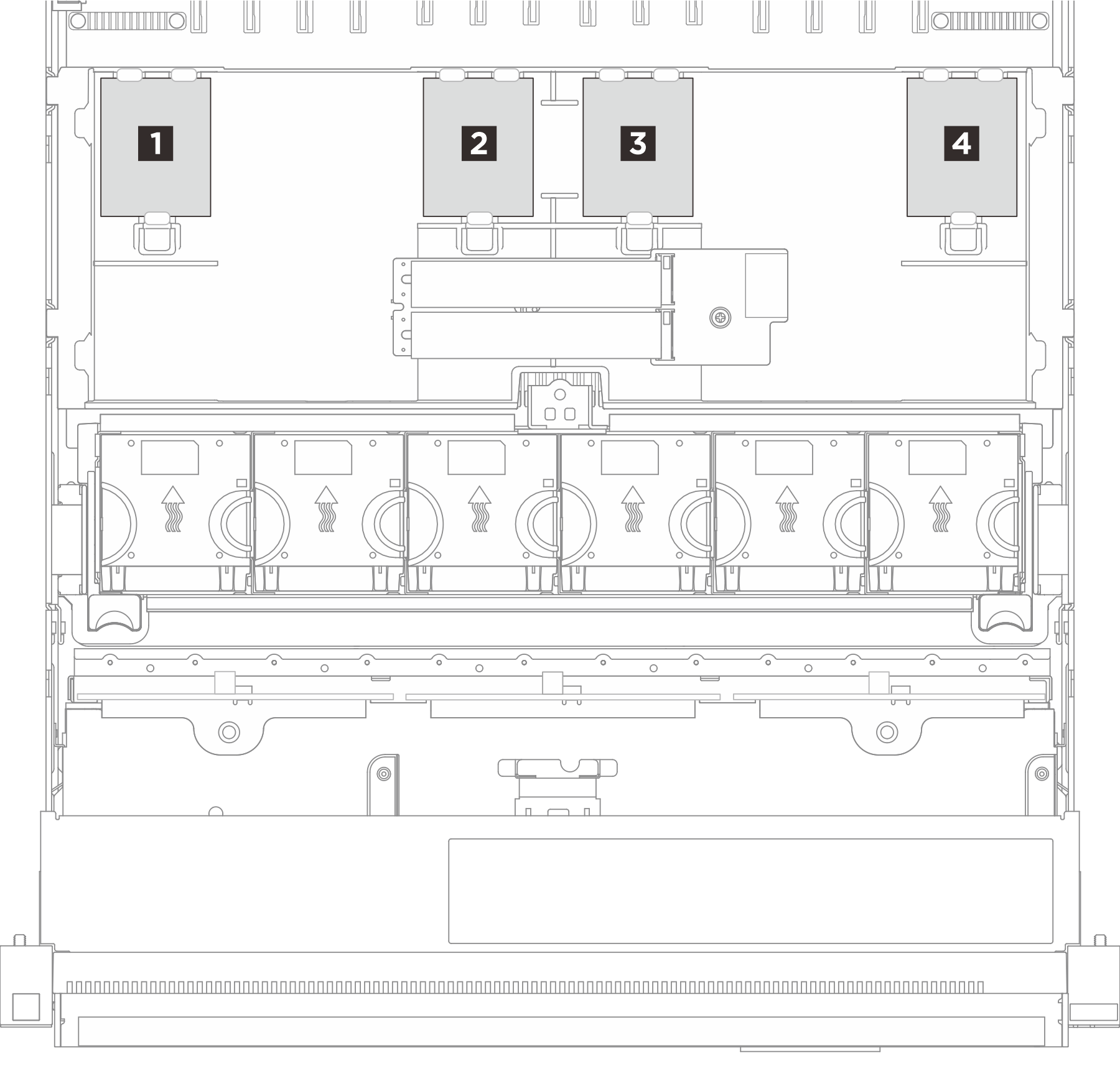

   Рис. 1. Расположение модуля питания флэш-памяти


3. Установите модуль питания флэш-памяти.

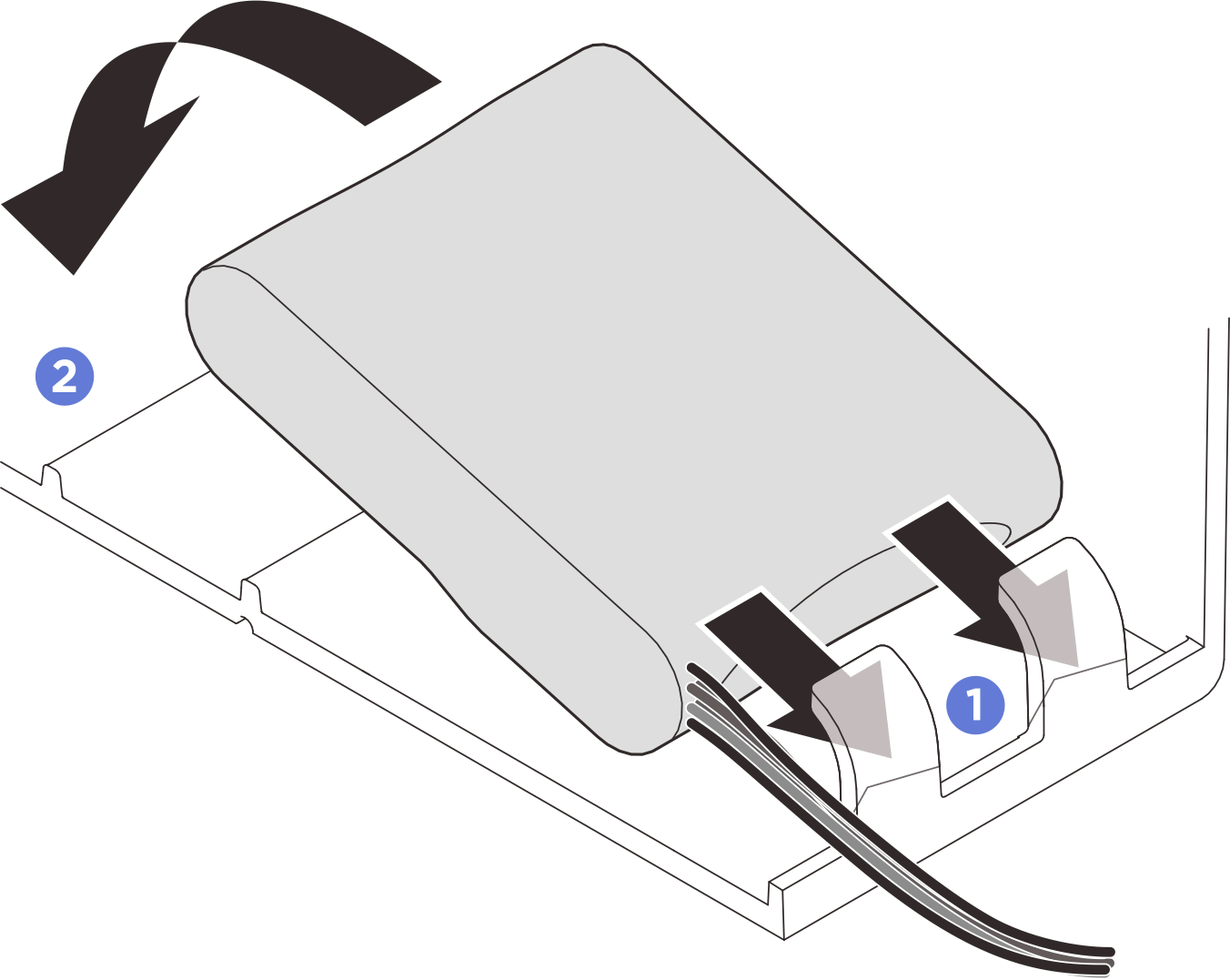

   Рис. 2. Установка модуля питания флэш-памяти


   1. Выберите правильную ориентацию модуля питания флеш-памяти и аккуратно вставьте модуль в фиксирующую защелку с одной стороны, как показано на рисунке.
   2. Нажмите на модуль питания флеш-памяти в направлении вниз с другой стороны, пока он не зафиксируется на месте.
4. Подключите кабель модуля питания флэш-памяти RAID к удлинителю.
   Рис. 3. Подключение кабеля к модулю питания флеш-памяти


5. Подключите модуль питания флэш-памяти к адаптеру RAID с помощью удлинителя. Дополнительные сведения о прокладке внутренних кабелей см. в документе Прокладка внутренних кабелей.
