フラッシュ電源モジュールの取り付け

RAID フラッシュ電源モジュールを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

1. サーバー外側の塗装されていない金属面に、新しい部品が入った帯電防止パッケージを触れさせてから、新しい部品をパッケージから取り出し、静電気防止板の上に置きます。
2. 前面エアー・バッフルでフラッシュ電源モジュール・スロットを見つけます。

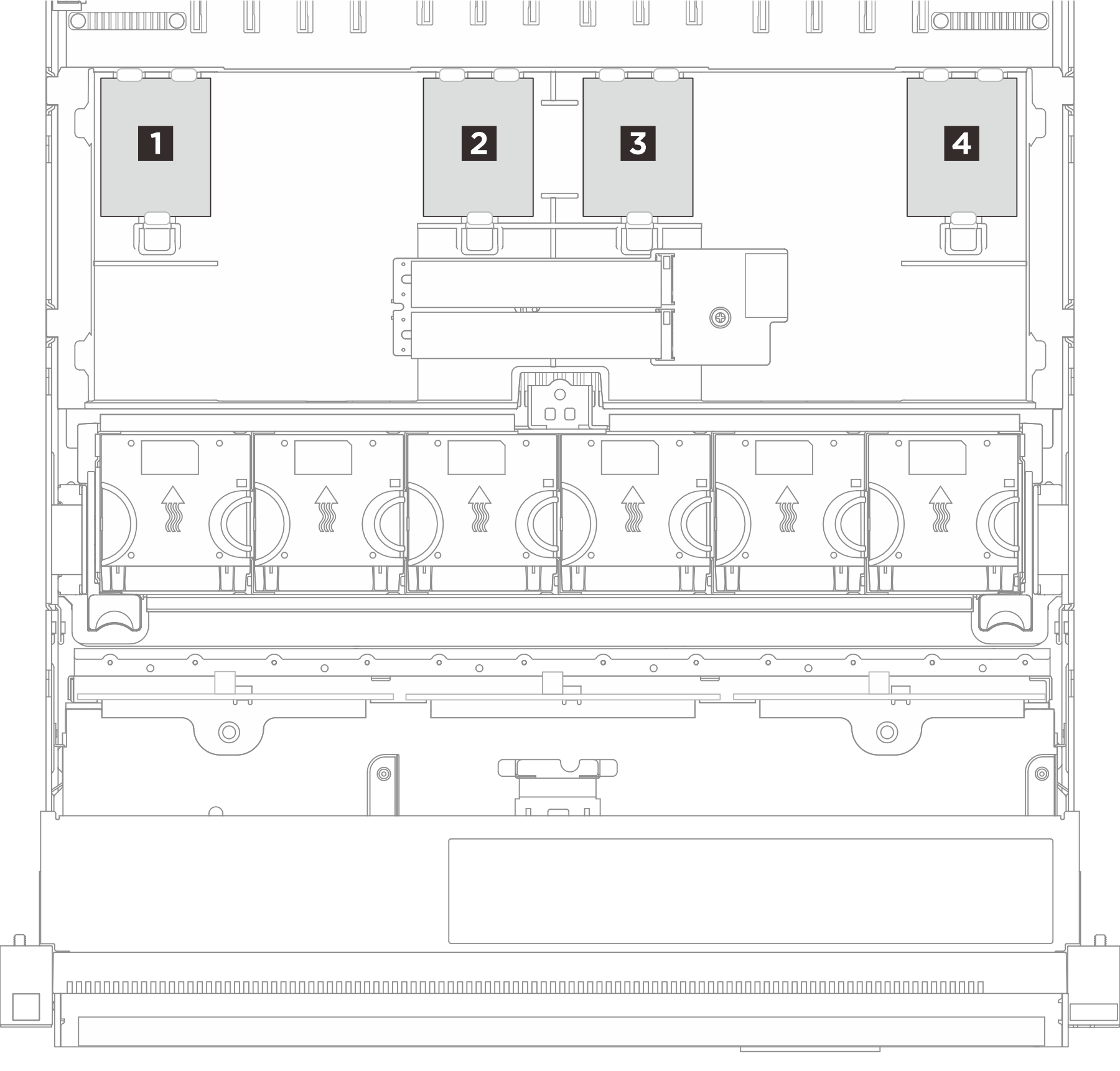

   図 1. フラッシュ電源モジュールの位置


3. フラッシュ電源モジュールを取り付けます。

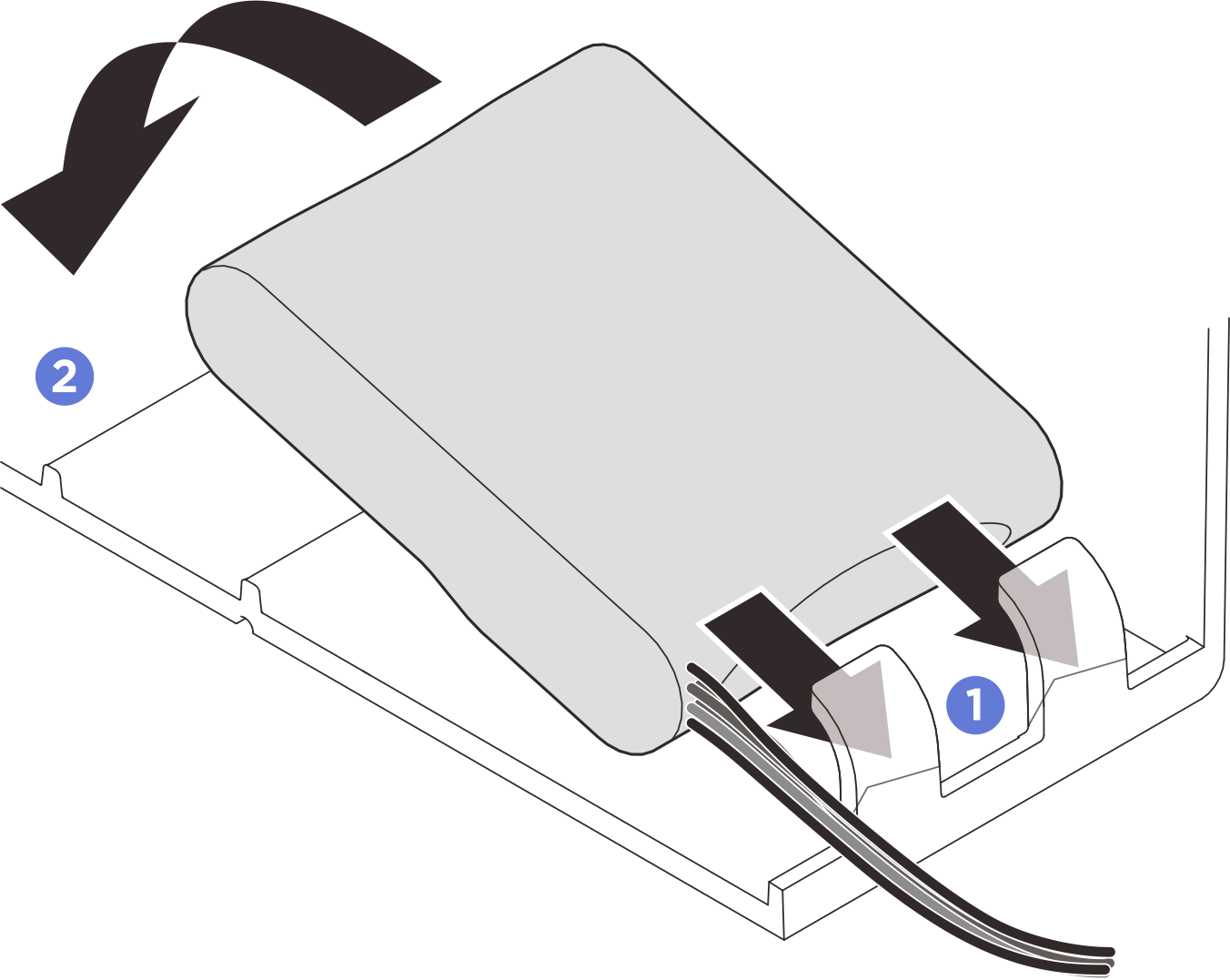

   図 2. フラッシュ電源モジュールの取り付け


   1. フラッシュ電源モジュールの向きに注意して、フラッシュ電源モジュールの片側を保持クリップに静かに挿入します。
   2. フラッシュ電源モジュールのもう片側を、カチッと音がしてはまるまで押し下げます。
4. RAID フラッシュ電源モジュールのケーブルを延長ケーブルに接続します。
   図 3. フラッシュ電源モジュールへのケーブルの接続


5. フラッシュ電源モジュールを、延長ケーブルを使用して RAID アダプターに接続します。内部ケーブルの配線について詳しくは、内部ケーブルの配線を参照してください。
