Installation d’un module d’alimentation flash

Suivez les instructions de la présente section pour installer un module d’alimentation flash RAID.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

1. Mettez l’emballage antistatique contenant le nouveau composant contre une zone non peinte externe du serveur, puis déballez et posez le composant sur une surface de protection électrostatique.
2. Repérez le module d’alimentation flash sur la grille d’aération avant.

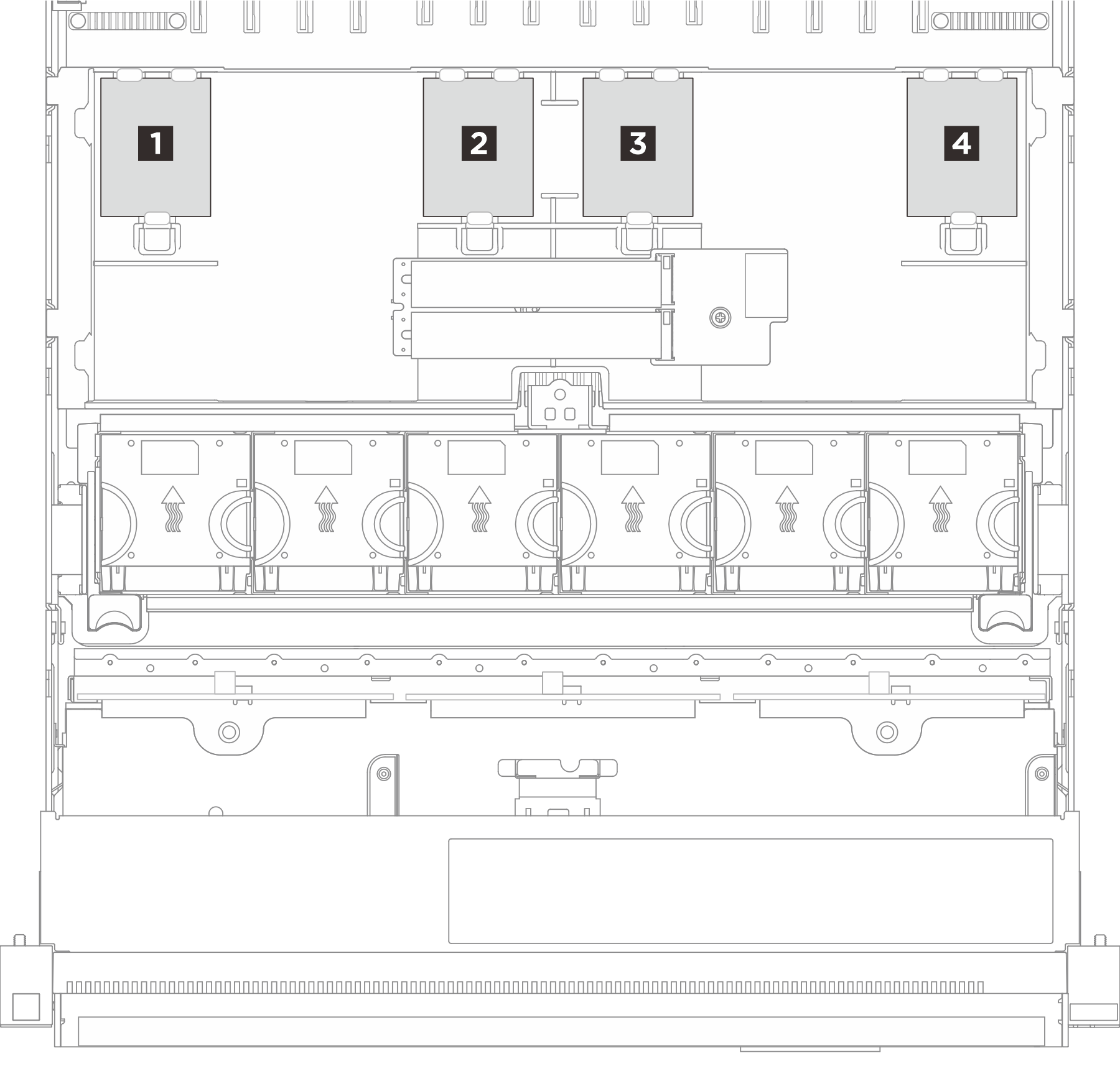

   Figure 1. Emplacement du module d’alimentation flash


3. Installez le module d'alimentation flash.
   Figure 2. Installation du module d'alimentation flash


   1. Notez l’orientation du module d’alimentation flash ; ensuite, insérez délicatement le module d’alimentation flash dans la patte de retenue située d'un des côtés, comme indiqué.
   2. Appuyez sur le module d'alimentation flash de l'autre côté jusqu'à ce qu'il se mette en place.
4. Connectez le câble du module d’alimentation flash RAID à la rallonge.
   Figure 3. Connexion du câble au module d’alimentation flash


5. Connectez le module d’alimentation flash à l’adaptateur RAID à l’aide de la rallonge. Consultez la section Cheminement interne des câbles pour en savoir plus sur le cheminement interne des câbles.
