Installazione di un modulo di alimentazione flash

Seguire le istruzioni riportate in questa sezione per installare un modulo di alimentazione flash RAID.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

1. Mettere a contatto l'involucro antistatico contenente il nuovo componente con qualsiasi superficie metallica non verniciata sulla parte esterna del server, quindi rimuovere il nuovo componente dall'involucro e posizionarlo su una superficie antistatica.
2. Individuare lo slot del modulo di alimentazione flash sul deflettore d'aria anteriore.

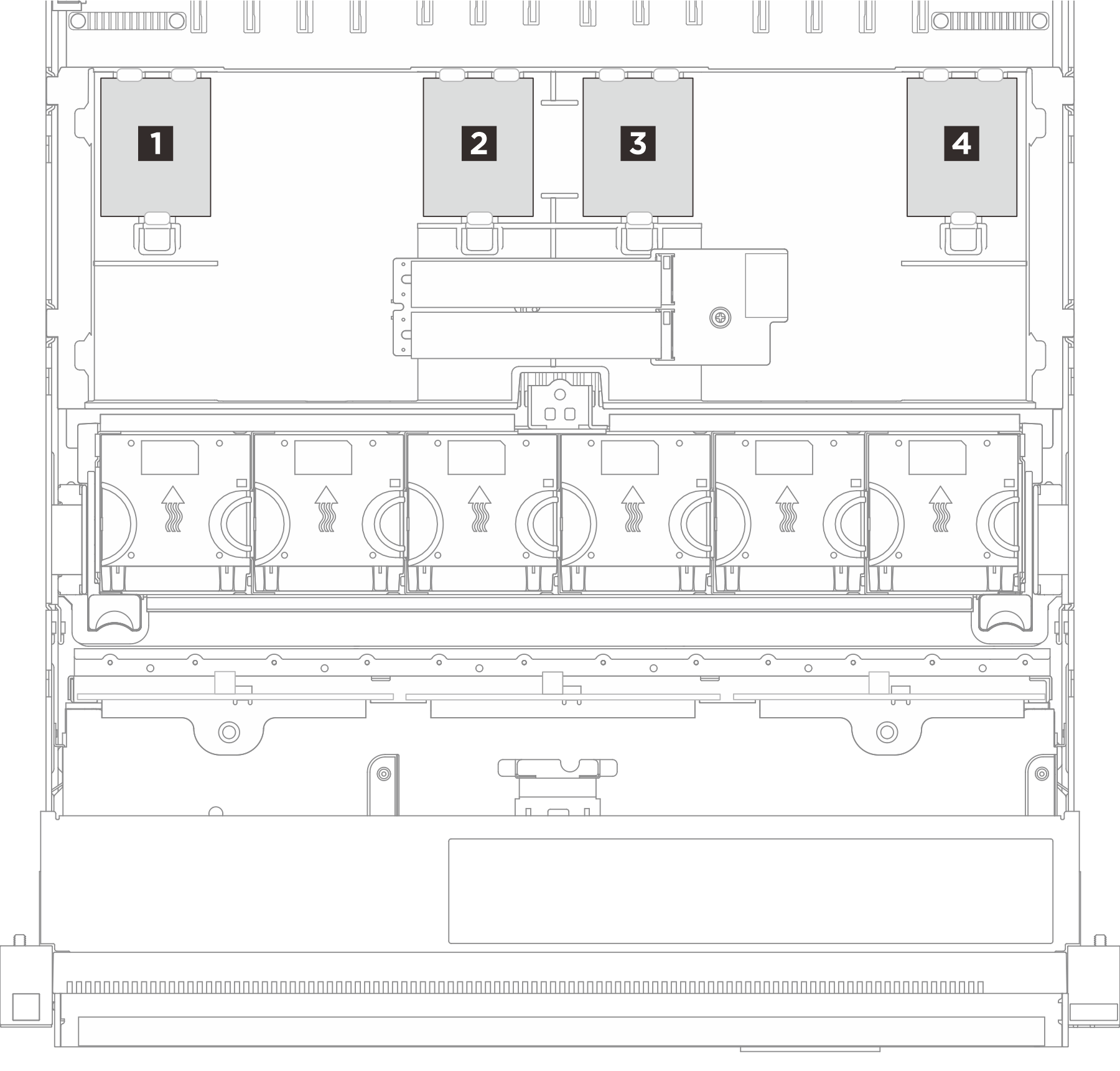

   Figura 1. Posizione del modulo di alimentazione flash


3. Installare il modulo di alimentazione flash.

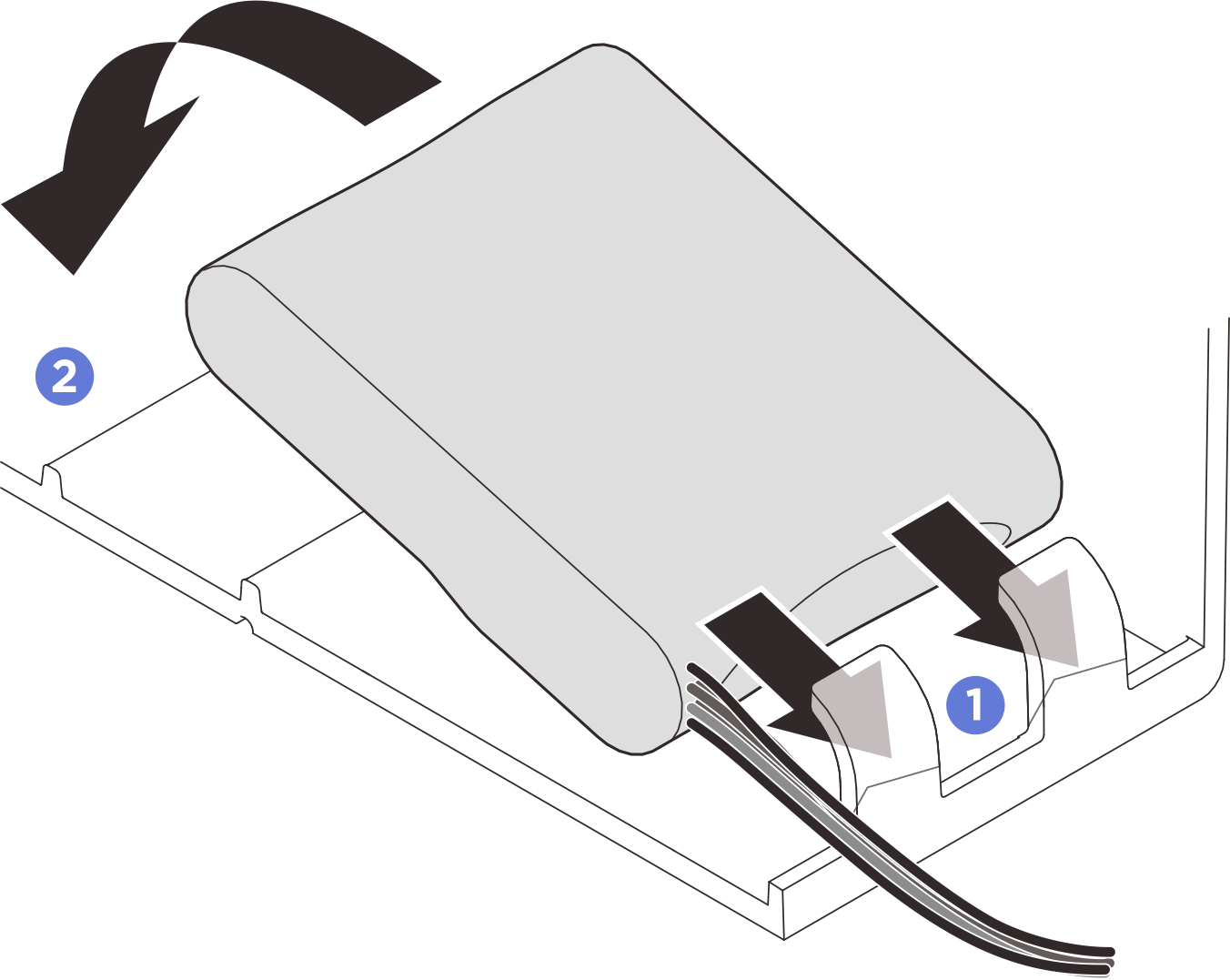

   Figura 2. Installazione del modulo di alimentazione flash


   1. Osservare l'orientamento del modulo di alimentazione flash, inserire quindi delicatamente il modulo nel fermo di blocco su un lato come raffigurato.
   2. Premere il modulo di alimentazione flash sull'altro lato finché non scatta in posizione.
4. Collegare il cavo del modulo di alimentazione flash RAID alla prolunga.

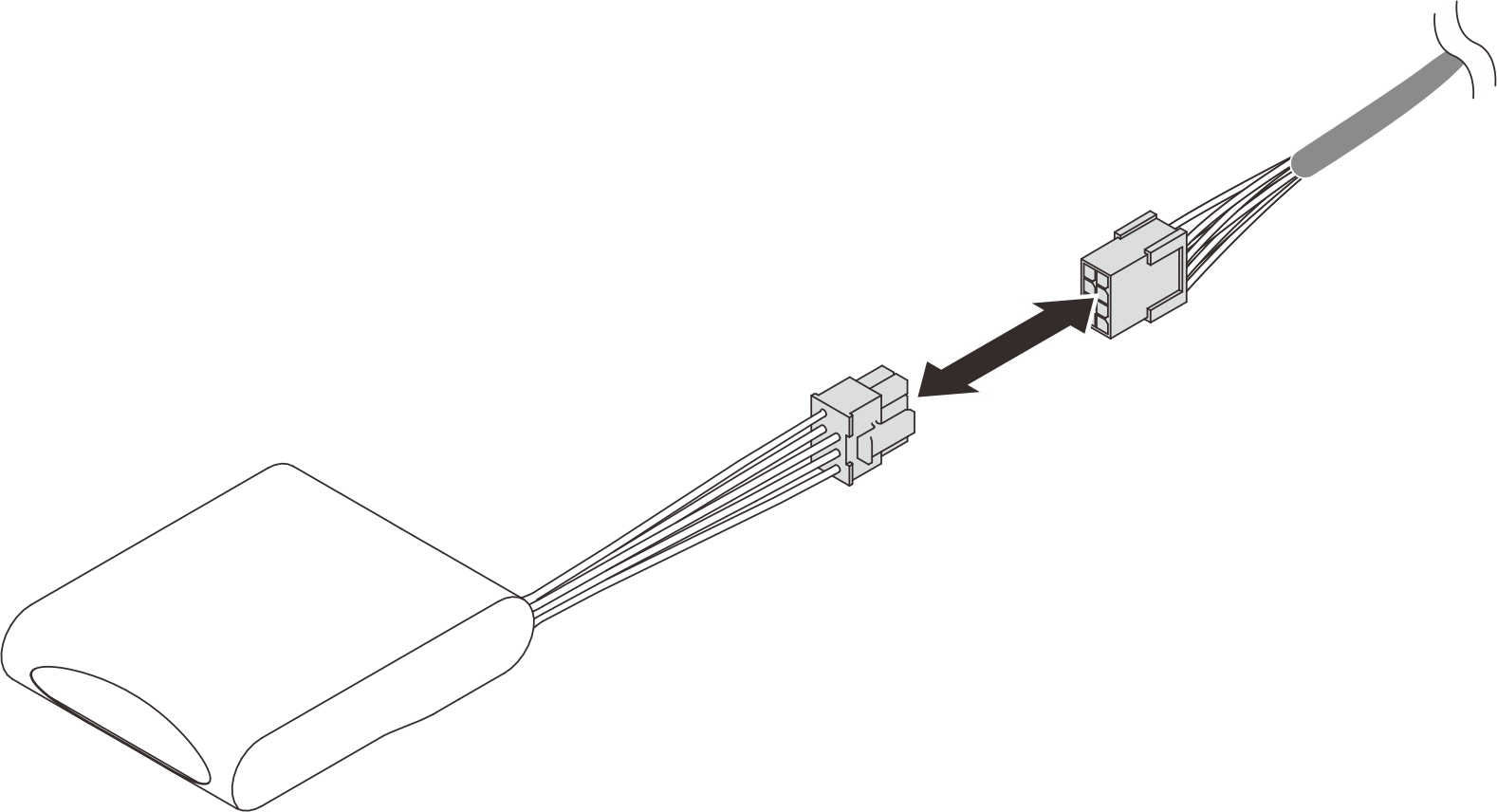

   Figura 3. Collegamento del cavo al modulo di alimentazione flash


5. Collegare il modulo di alimentazione flash a un adattatore RAID con la prolunga. Vedere Instradamento dei cavi interni per ulteriori informazioni sull'instradamento dei cavi interni.
