Flash-Stromversorgungsmodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein RAID-Flash-Stromversorgungsmodul zu installieren.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

1. Berühren Sie mit der antistatischen Schutzhülle, in der das neue Teil enthalten ist, eine unlackierte Metalloberfläche an der Außenseite des Servers. Entfernen Sie das neue Teil anschließend aus der Schutzhülle und legen Sie es auf einer antistatischen Fläche ab.
2. Identifizieren Sie den Steckplatz für das Flash-Stromversorgungsmodul an der vorderen Luftführung.

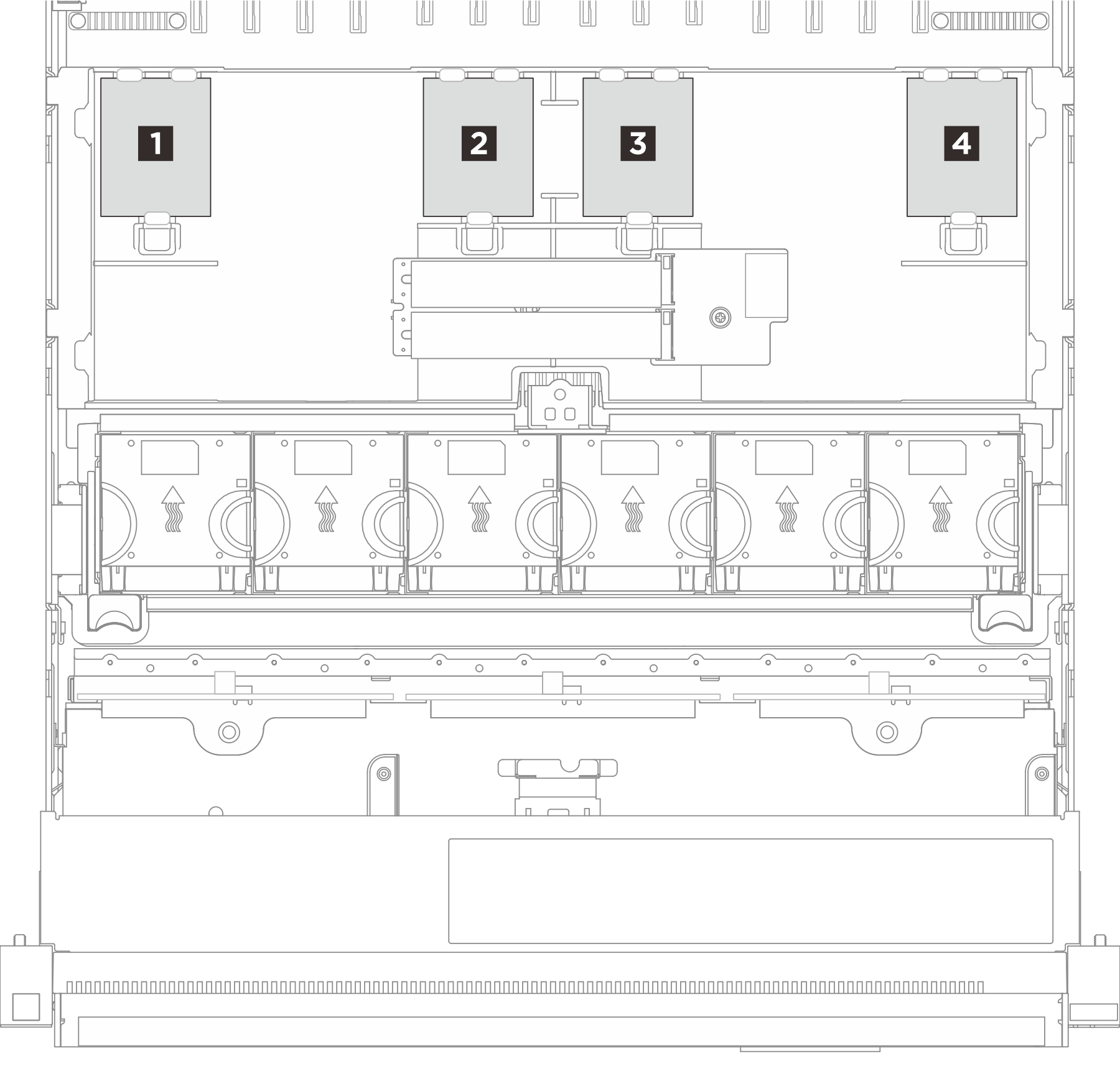

   Abbildung 1. Position des Flash-Stromversorgungsmoduls


3. Installieren Sie das Flash-Stromversorgungsmodul.
   Abbildung 2. Installieren des Flash-Stromversorgungsmoduls


   1. Beachten Sie die Ausrichtung des Flash-Stromversorgungsmoduls und setzen Sie das Flash-Stromversorgungsmodul dann wie dargestellt vorsichtig in die Halteklammer an einer Seite ein.
   2. Drücken Sie das Flash-Stromversorgungsmodul auf der anderen Seite nach unten, bis es einrastet.
4. Verbinden Sie das Kabel des RAID-Flash-Stromversorgungsmoduls mit dem Verlängerungskabel.
   Abbildung 3. Anschließen des Kabels an das Flash-Stromversorgungsmodul


5. Verbinden Sie das Flash-Stromversorgungsmoduls mit dem Verlängerungskabel am RAID-Adapter. Weitere Informationen zur internen Kabelführung finden Sie unter Interne Kabelführung.
