Instalar um módulo de energia flash

Siga as instruções nesta seção para instalar um módulo de energia flash RAID.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor; em seguida, retire a nova peça da embalagem e coloque-a em uma superfície antiestática.
2. Localize o slot do módulo de energia flash no defletor de ar frontal.

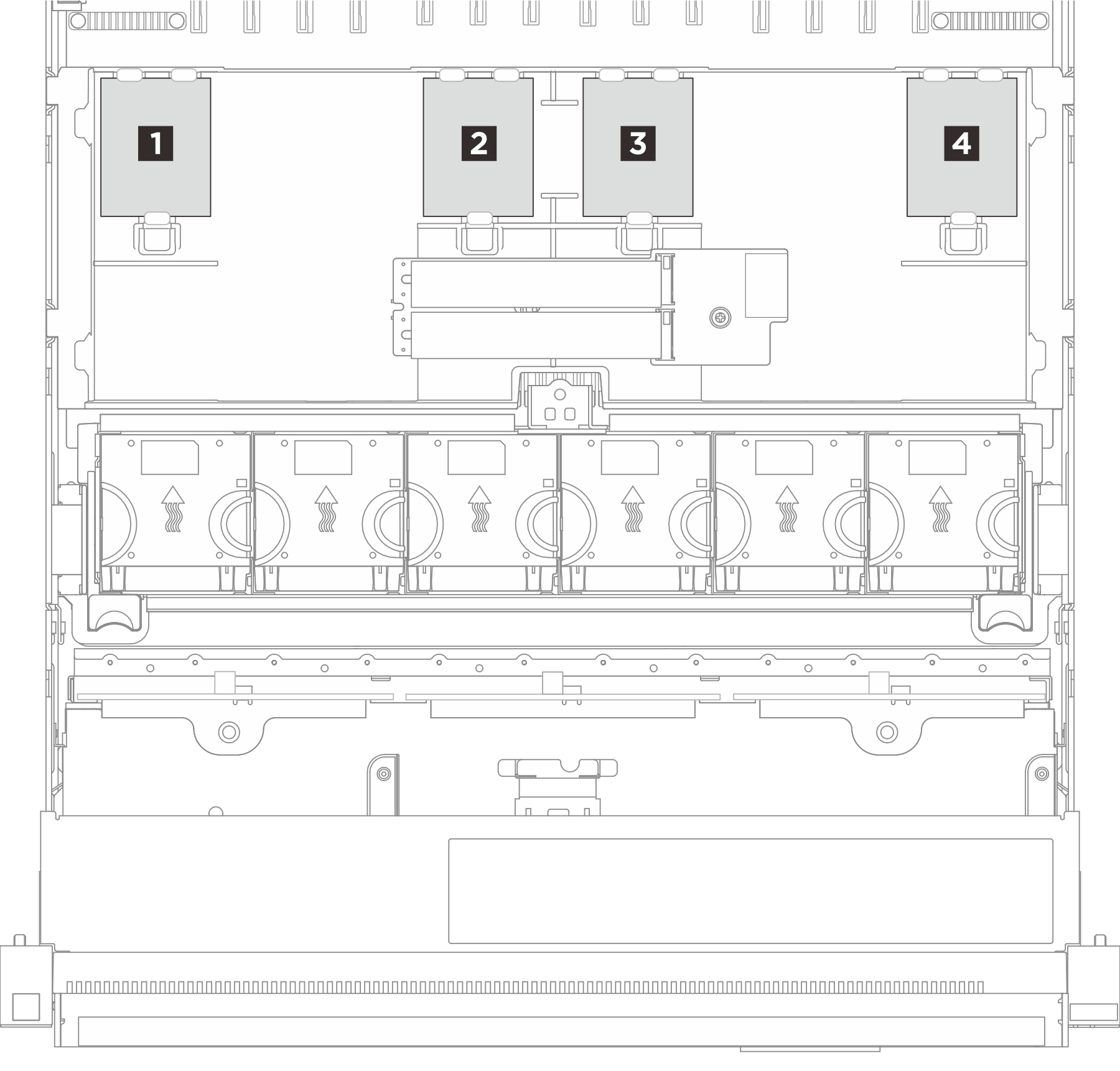

   Figura 1. Local do módulo de energia flash


3. Instale o módulo de energia flash.

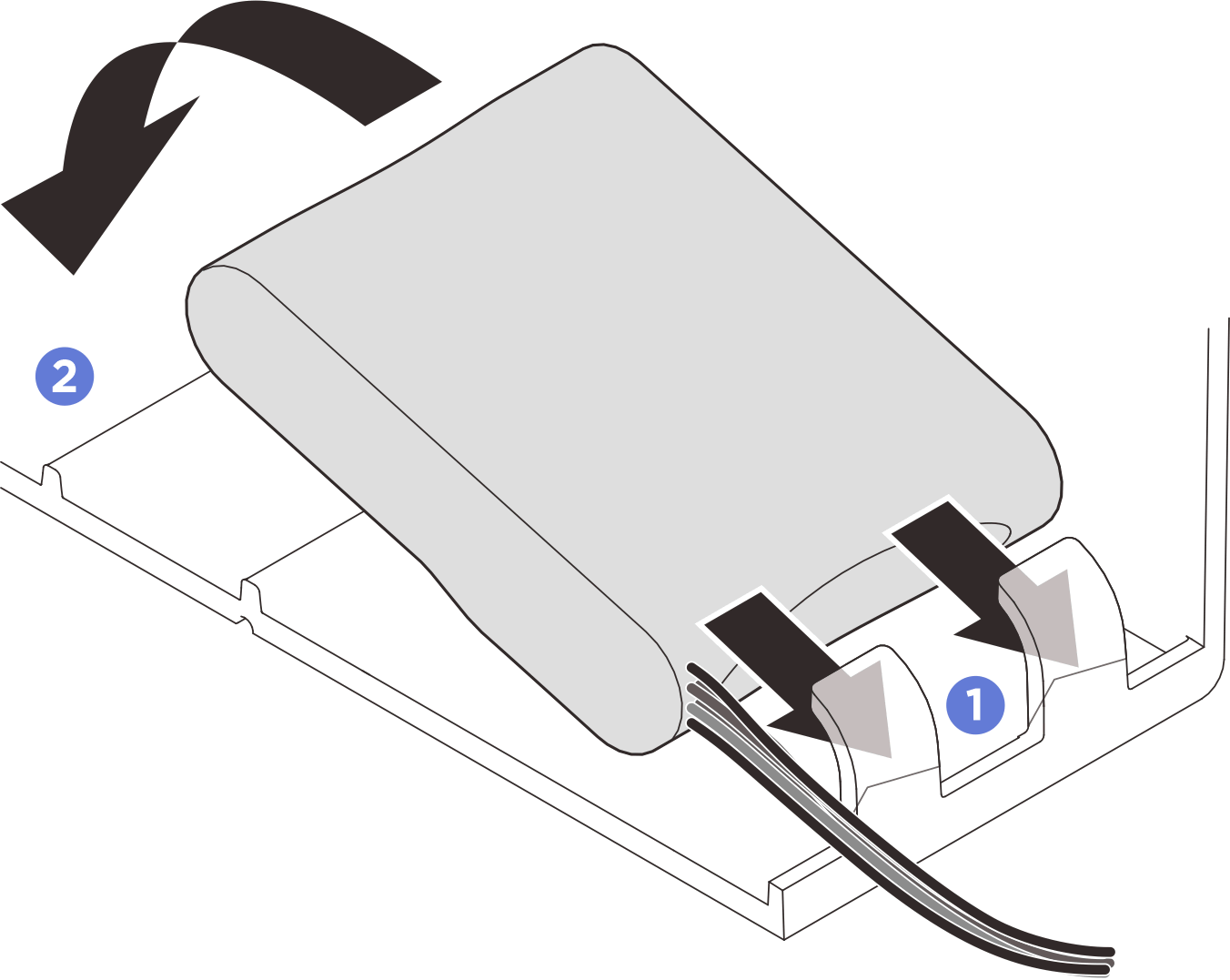

   Figura 2. Instalação do módulo de energia flash


   1. Observe a orientação do módulo de energia flash; em seguida, insira com cuidado o módulo de energia flash na presilha de retenção em um lado, conforme mostrado.
   2. Pressione o módulo de energia flash no outro lado até encaixá-lo no lugar.
4. Conecte o cabo do módulo de energia flash RAID ao cabo de extensão.
   Figura 3. Conectando o cabo ao módulo de energia flash


5. Conecte o cabo do módulo de energia flash a um adaptador RAID com o cabo de extensão. Consulte Roteamento de cabos internos para obter mais informações sobre o roteamento de cabos internos.
