Instalar o defletor de ar frontal

Siga as instruções nesta seção para instalar o defletor de ar frontal.

Procedimento

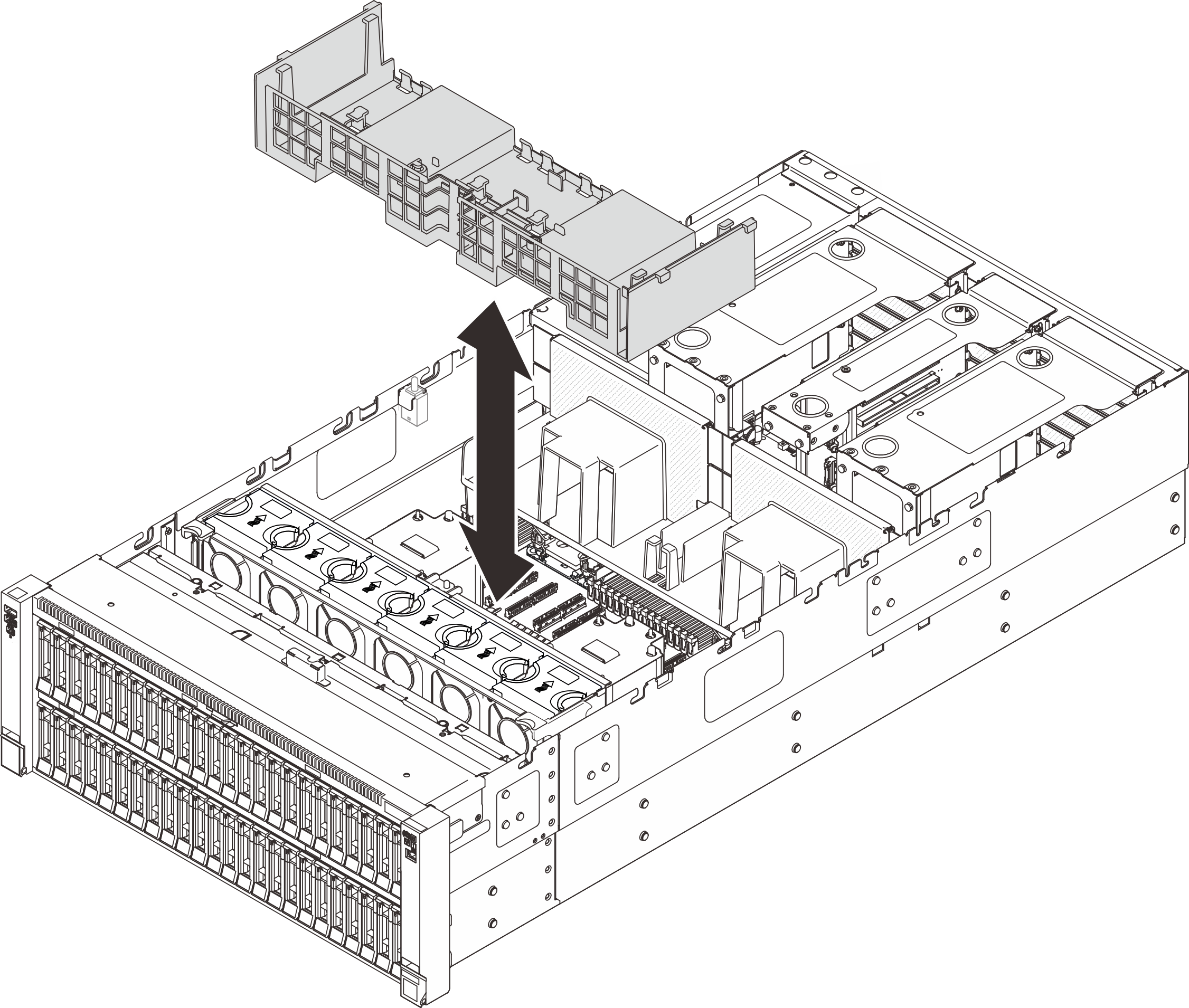

1. Alinhe as guias do defletor de ar frontal aos slots do defletor de ar frontal em ambos os lados do chassi e, em seguida, abaixe o defletor de ar frontal no servidor.
   Nota

   Feche a presilha de retenção em cada extremidade do conector do módulo de memória antes de instalar o defletor de ar para obter o resfriamento adequado.

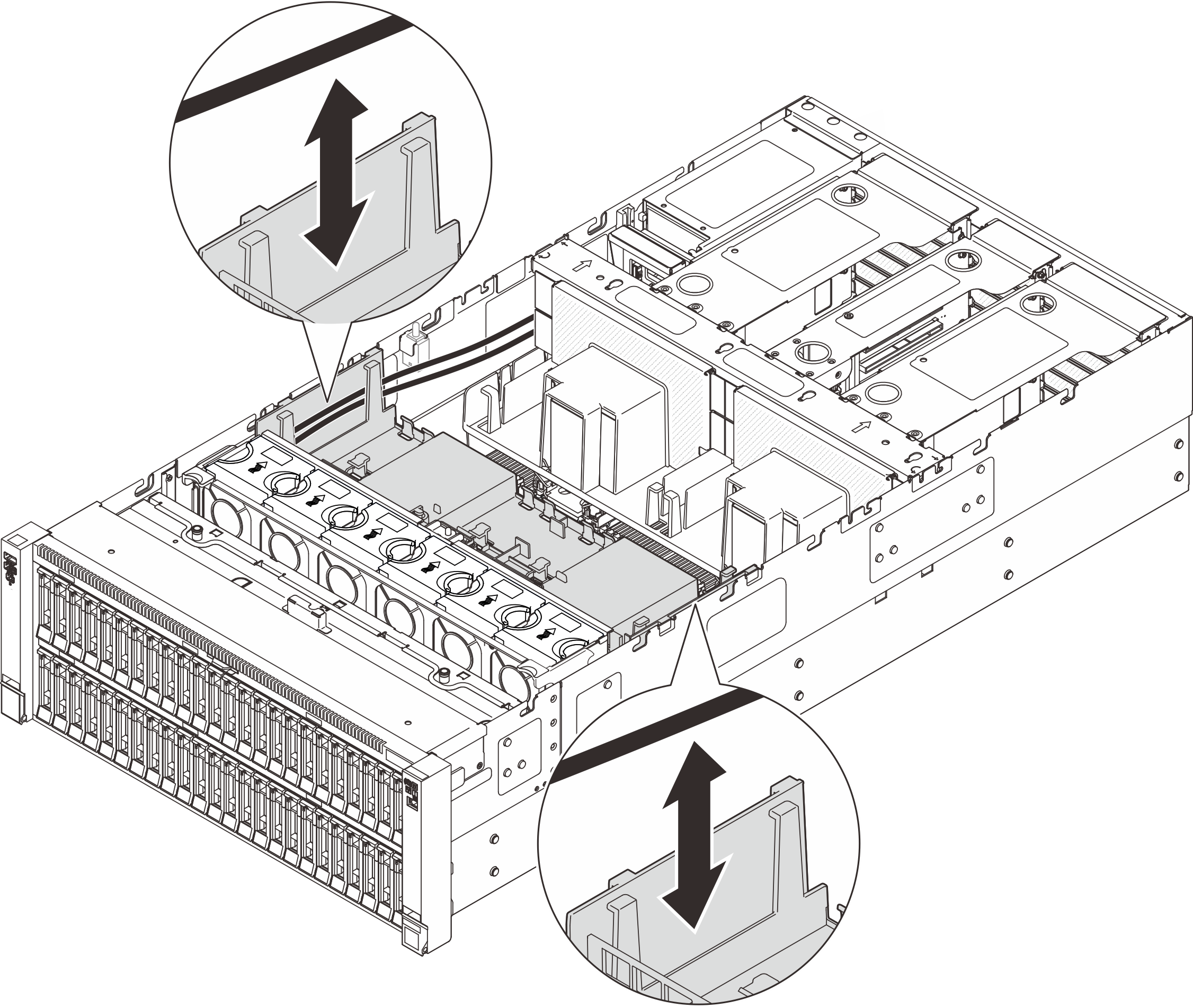

   Figura 1. Instalando o defletor de ar frontal


2. Pressione ligeiramente o defletor de ar frontal para baixo até que esteja preso com firmeza.
3. Passe os cabos pelo defletor de ar frontal.
   Figura 2. Roteamento do cabo pelo defletor de ar frontal


4. Se necessário, reconecte o cabo do backplane M.2 ao backplane M.2.

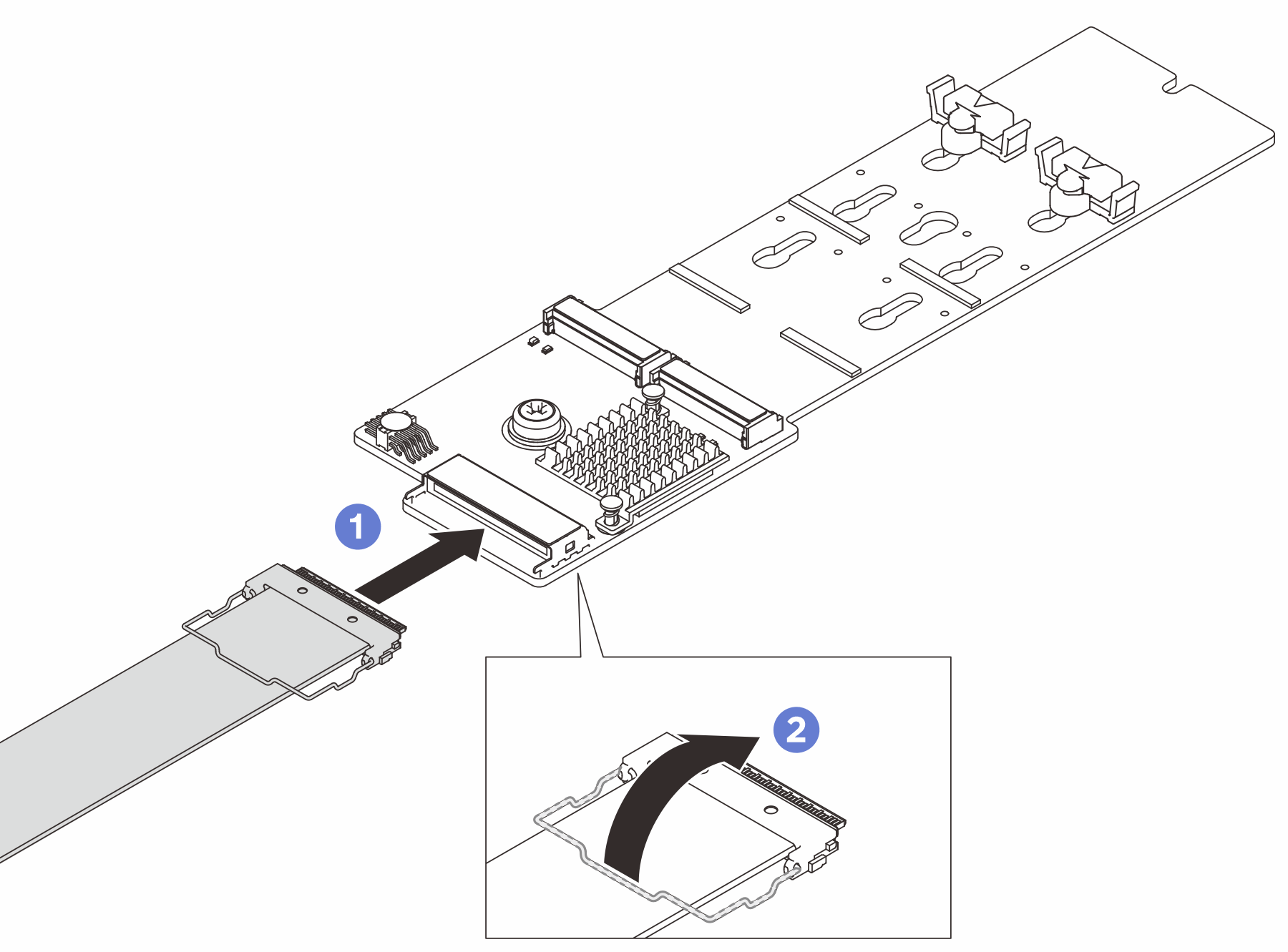

   Figura 3. Conexão do cabo do backplane M.2


   1. Conecte o cabo ao backplane M.2.
   2. Encaixe a presilha no cabo no conector.
5. Se necessário, conecte o módulo de energia flash a um adaptador com o cabo de extensão fornecido com o módulo de energia flash. Consulte Roteamento de cabos internos para obter mais informações sobre o roteamento de cabos internos.
   Figura 4. Conectando o cabo ao módulo de energia flash
