Instalar o defletor de ar traseiro
Siga as instruções nesta seção para instalar o defletor de ar traseiro.
Sobre esta tarefa
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Caso pretenda instalar módulos de memória, você deve primeiro remover o defletor de ar do servidor.
Para ter um resfriamento e uma corrente de ar adequados, reinstale os defletores de ar frontal e traseiro antes de ligar o servidor. A operação do servidor sem o defletor de ar pode danificar componentes do servidor.
Procedimento

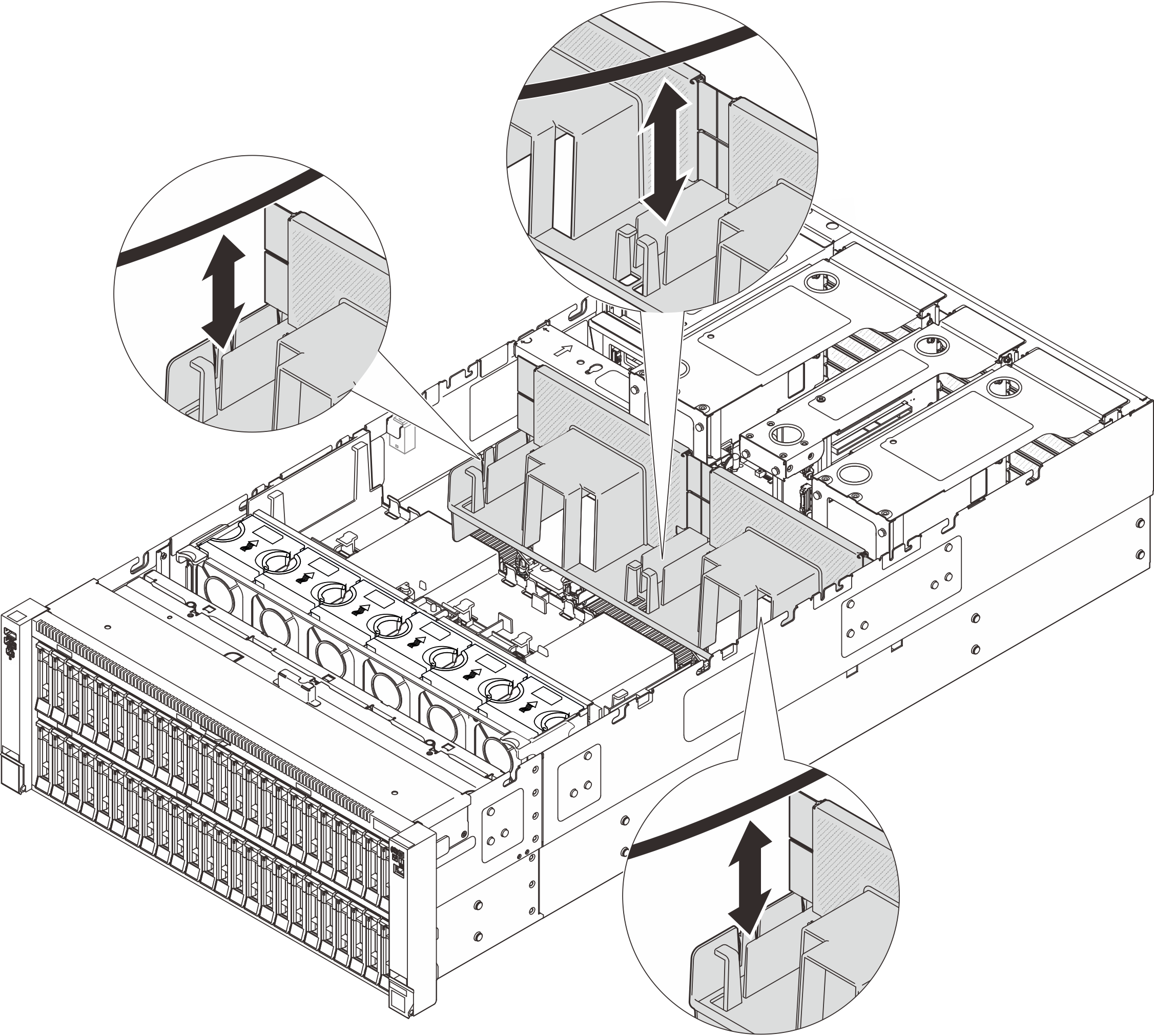

- Alinhe as guias do defletor de ar traseiro aos slots do defletor de ar traseiro em ambos os lados do chassi e, em seguida, abaixe o defletor de ar traseiro no servidor.NotaFeche a presilha de retenção em cada extremidade do conector do módulo de memória antes de instalar o defletor de ar para obter o resfriamento adequado.Figura 1. Instalando o defletor de ar traseiro para PHM padrão 3U

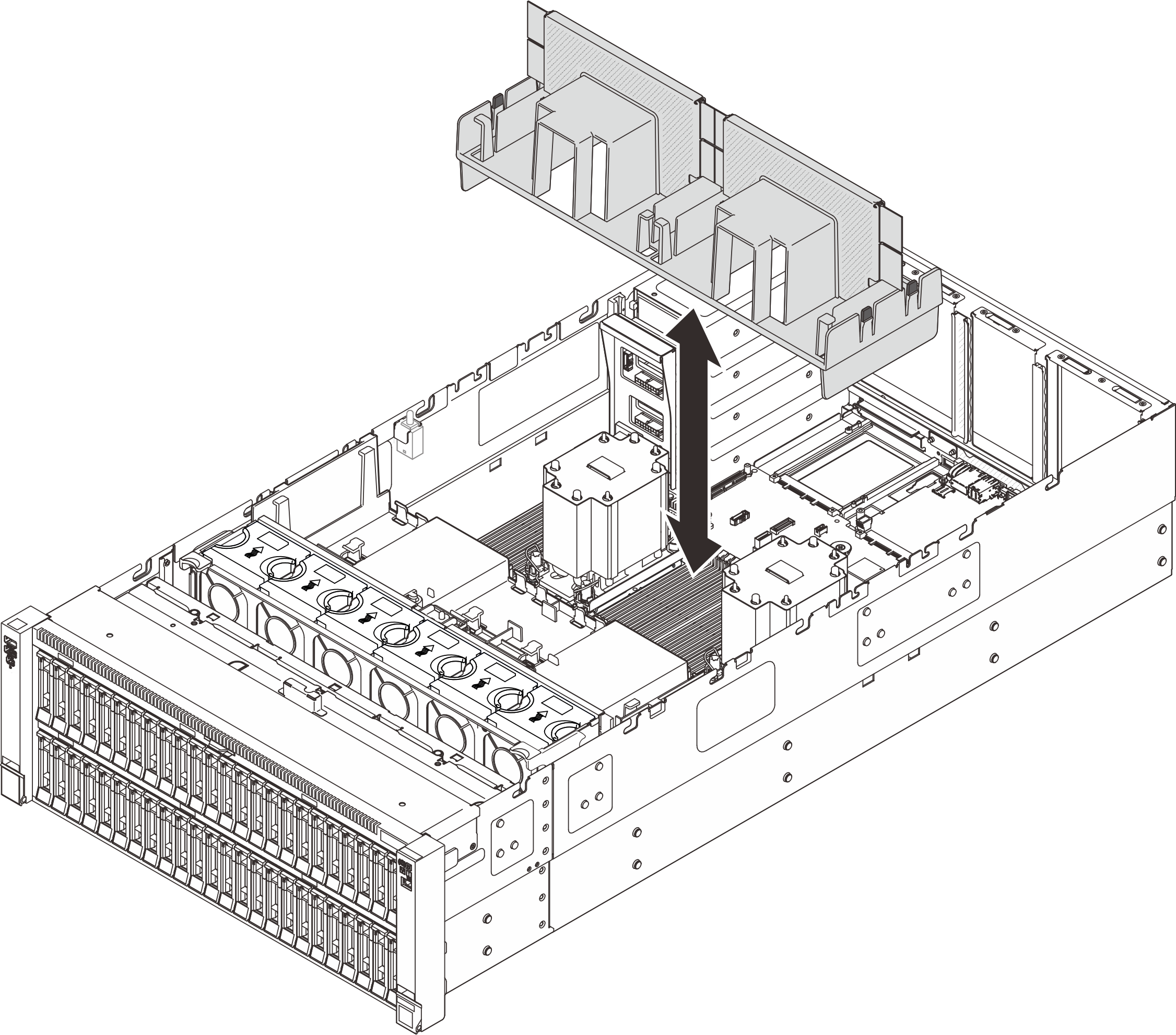

Figura 2. Instalando o defletor de ar traseiro para PHM de desempenho 2U

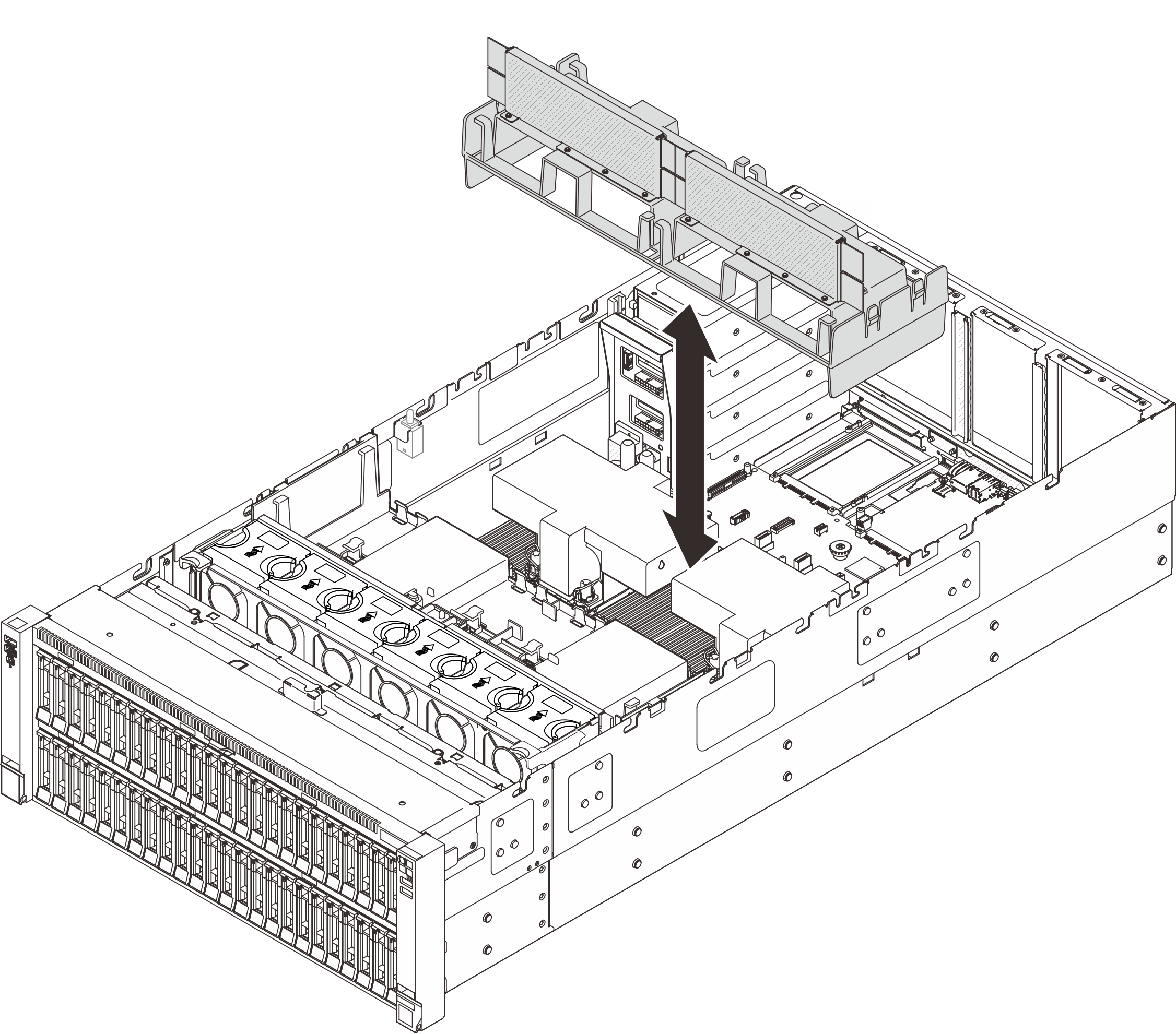

- Passe os cabos pelo defletor de ar traseiro.Figura 3. Roteamento do cabo pelo defletor de ar traseiro
Depois de concluir
Reinstale a barra transversal. Consulte Instalar a barra transversal.
Reinstale as placas riser PCIe. Consulte Instalar a placa riser PCIe.
Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
