安裝後方空氣擋板

請依照本節中的指示安裝後方空氣擋板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 如果您想要在伺服器中安裝記憶體模組，必須先從伺服器中卸下空氣擋板。

  • 為了保持正常散熱和空氣流通，請在開啟伺服器之前重新裝回前方和後方空氣擋板。於空氣擋板卸下時操作伺服器，可能會損壞伺服器元件。

程序

  1. 將後方空氣擋板卡榫與機箱兩側的後方空氣擋板插槽對齊，然後將後方空氣擋板向下放入伺服器中。
    註
    合上記憶體模組接頭兩端的固定夾，然後安裝空氣擋板以達到適當散熱。

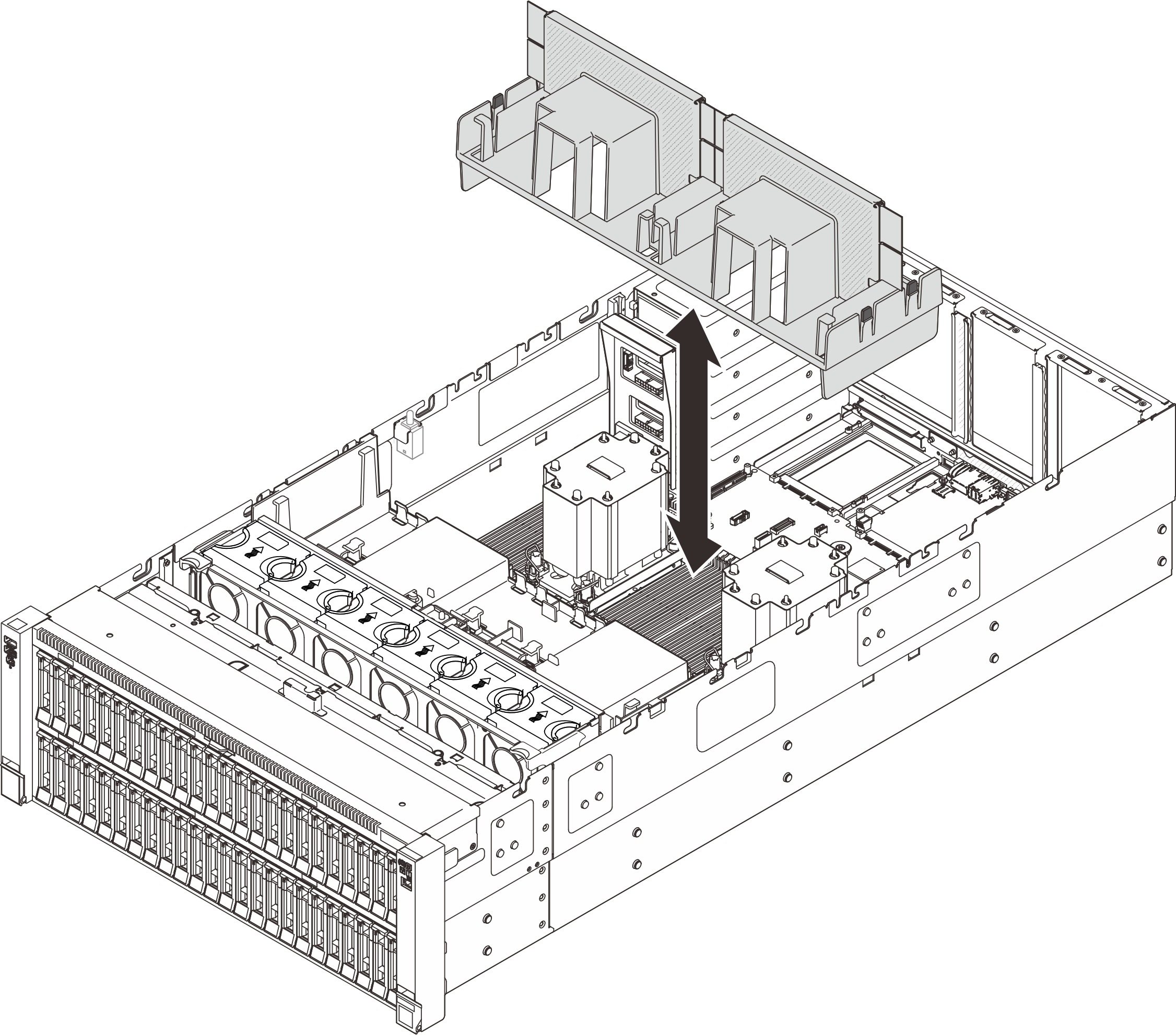

    圖 1. 為 3U 標準 PHM 安裝後方空氣擋板
    Installing rear air baffle for 3U standard PHM

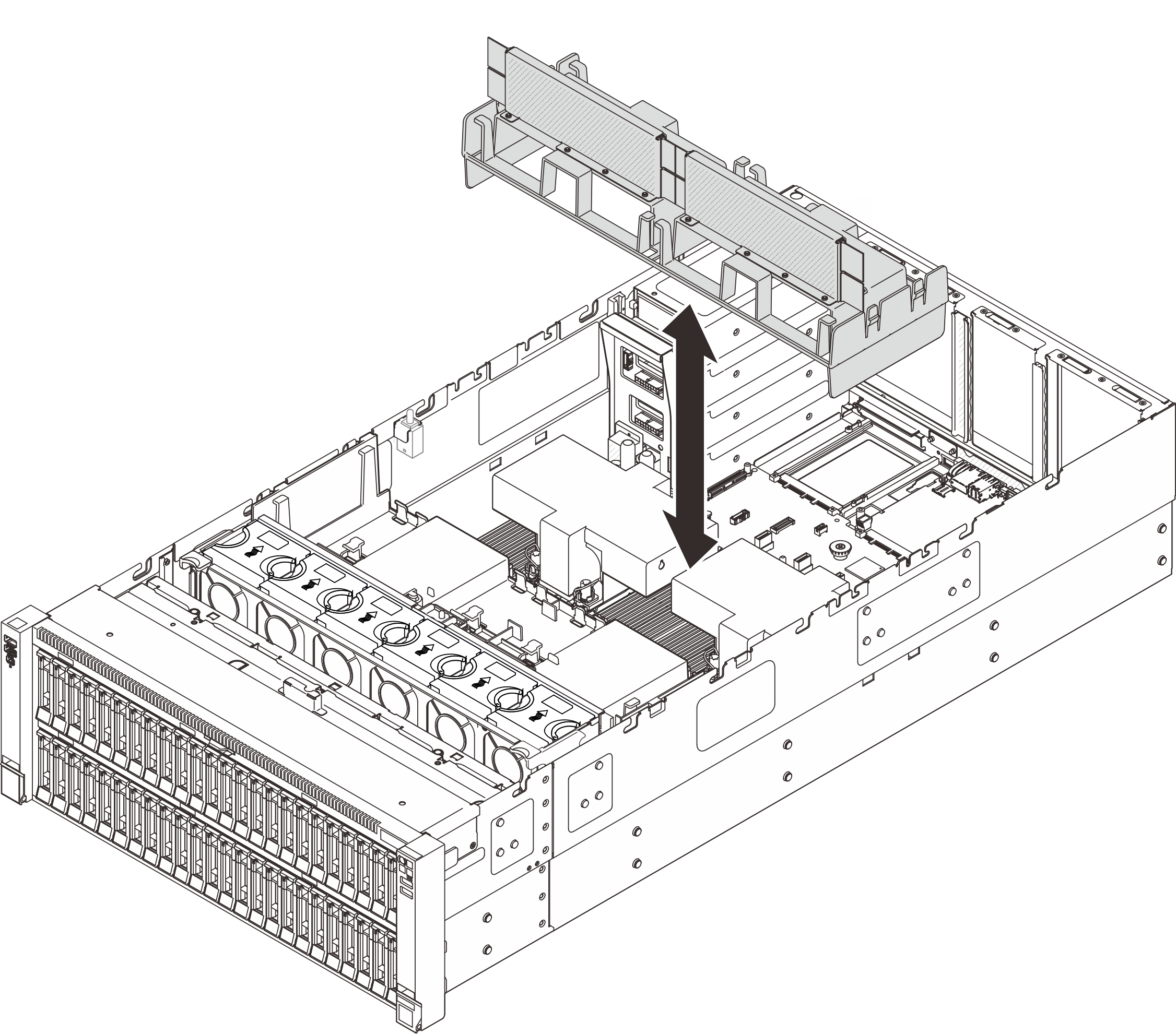

    圖 2. 為 2U 效能 PHM 安裝後方空氣擋板
    Installing rear air baffle for 2U performance PHM
  2. 輕輕向下按壓後方空氣擋板，直到固定到位。
  3. 將纜線穿過後方空氣擋板。

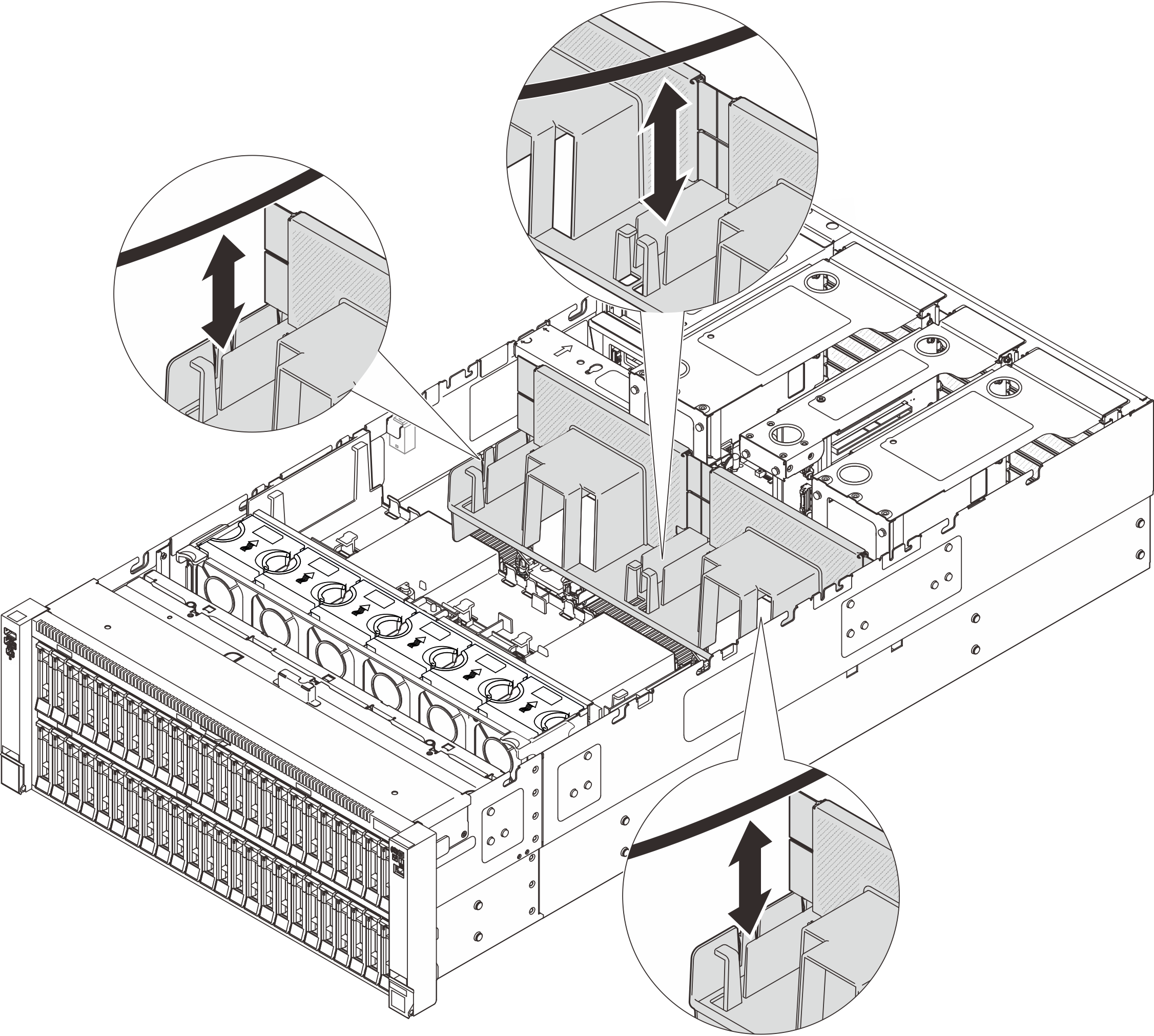

    圖 3. 將纜線穿過後方空氣擋板
    Routing cable through rear air baffle
  4. 將電源線穿過後方空氣擋板。如需內部纜線佈線的相關資訊，請參閱內部纜線佈線。

在您完成之後

  1. 重新安裝橫槓。請參閱安裝橫槓。

  2. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。

  3. 重新安裝後方上蓋。請參閱安裝後方上蓋。

  4. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  5. 完成零件更換。請參閱完成零件更換。
