安装背面导风罩

按照本节中的说明安装背面导风罩。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 如果想要将内存条安装到服务器上，必须先将导风罩从服务器上卸下。

  • 为确保正常散热和空气流通，请在开启服务器之前装回正面和背面导风罩。卸下导风罩后运行服务器可能会损坏服务器组件。

过程

  1. 将背面导风罩卡扣与机箱两侧的背面导风罩插槽对齐；然后，将背面导风罩向下放入服务器。
    注
    在安装导风罩以进行适当散热前，请合上内存条接口两端的固定夹。

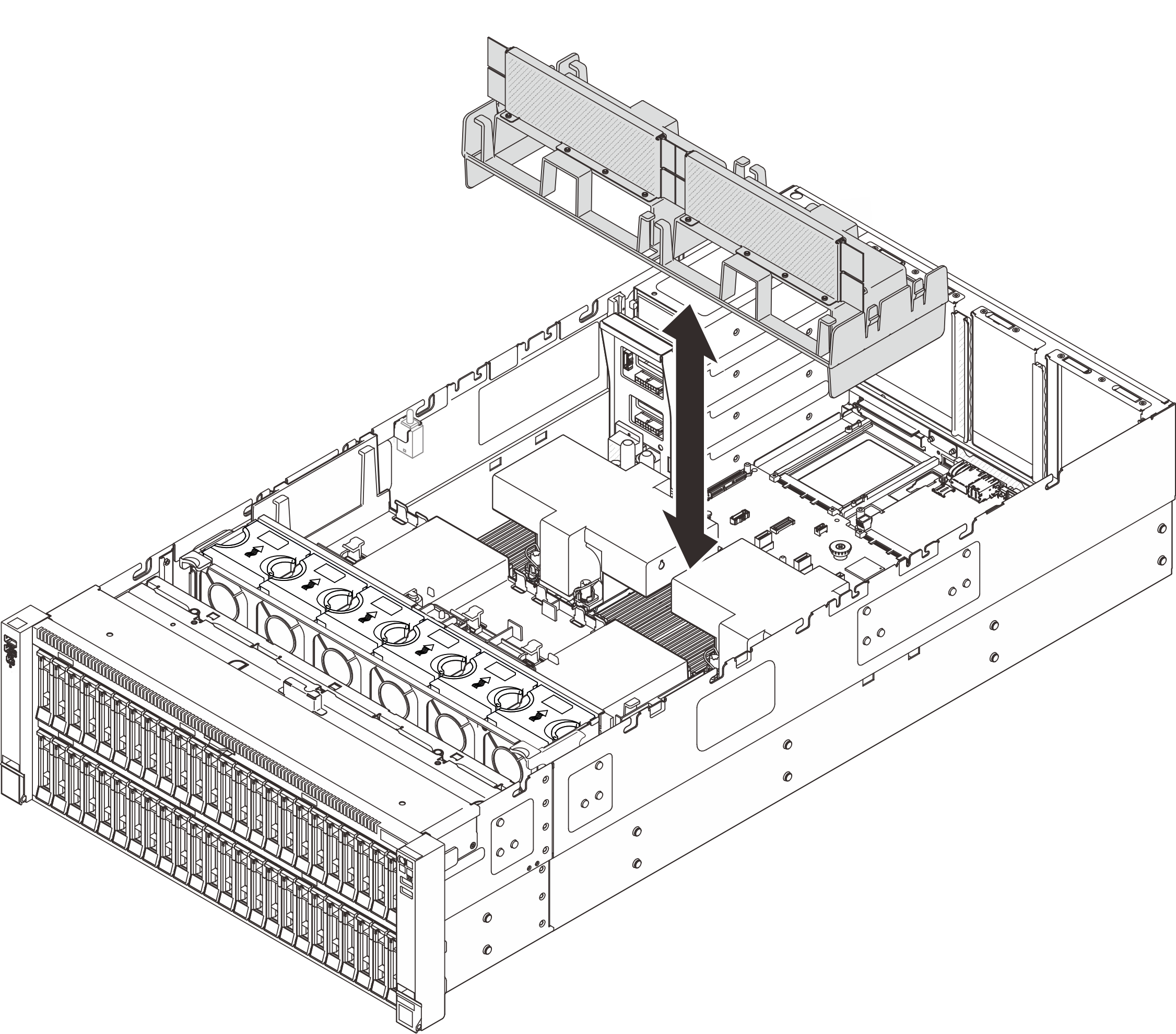

    图 1. 为 3U 标准 PHM 安装背面导风罩
    Installing rear air baffle for 3U standard PHM

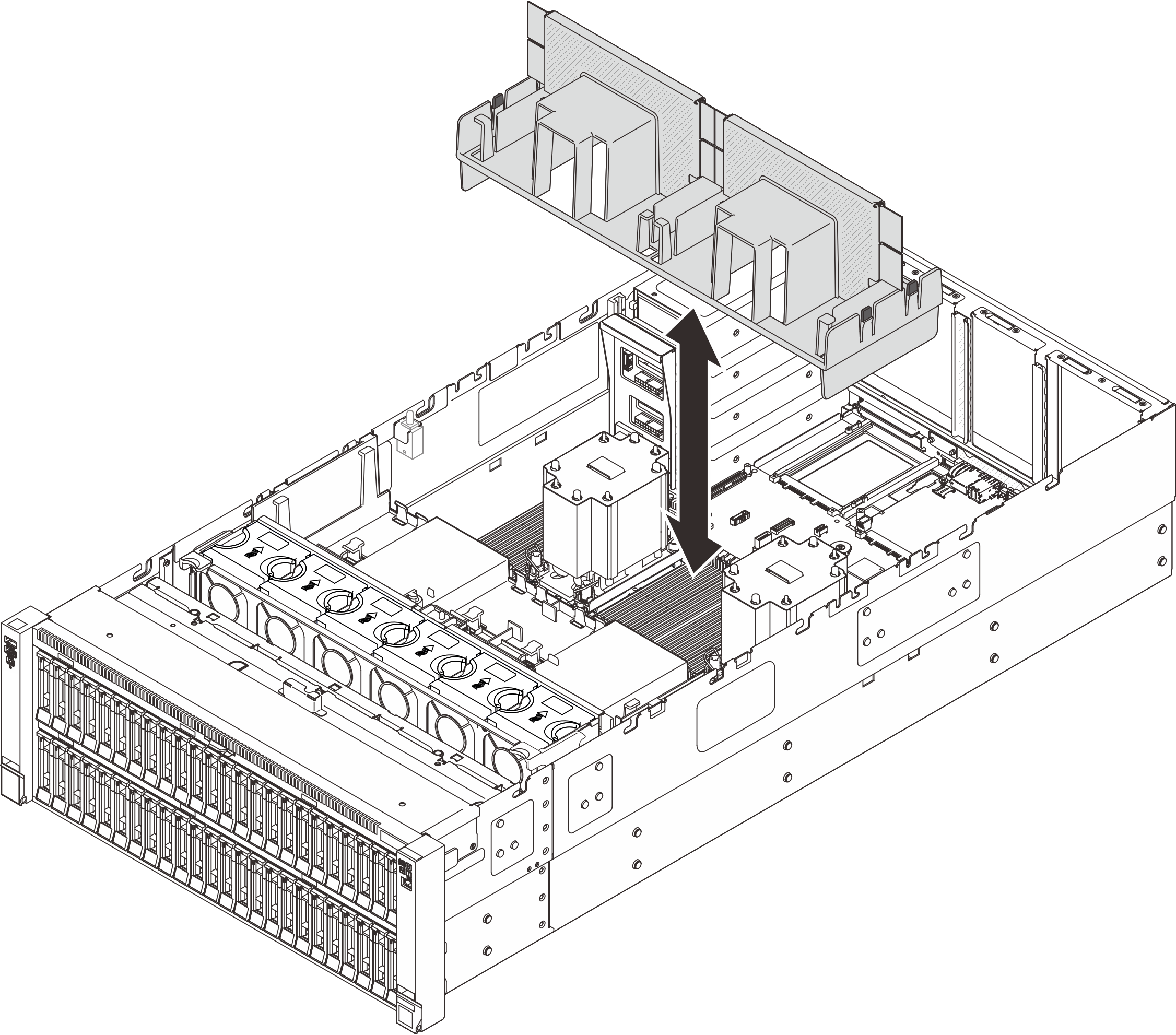

    图 2. 为 2U 高性能 PHM 安装背面导风罩
    Installing rear air baffle for 2U performance PHM
  2. 向下轻按背面导风罩直至其牢固就位。
  3. 将线缆穿过背面导风罩。

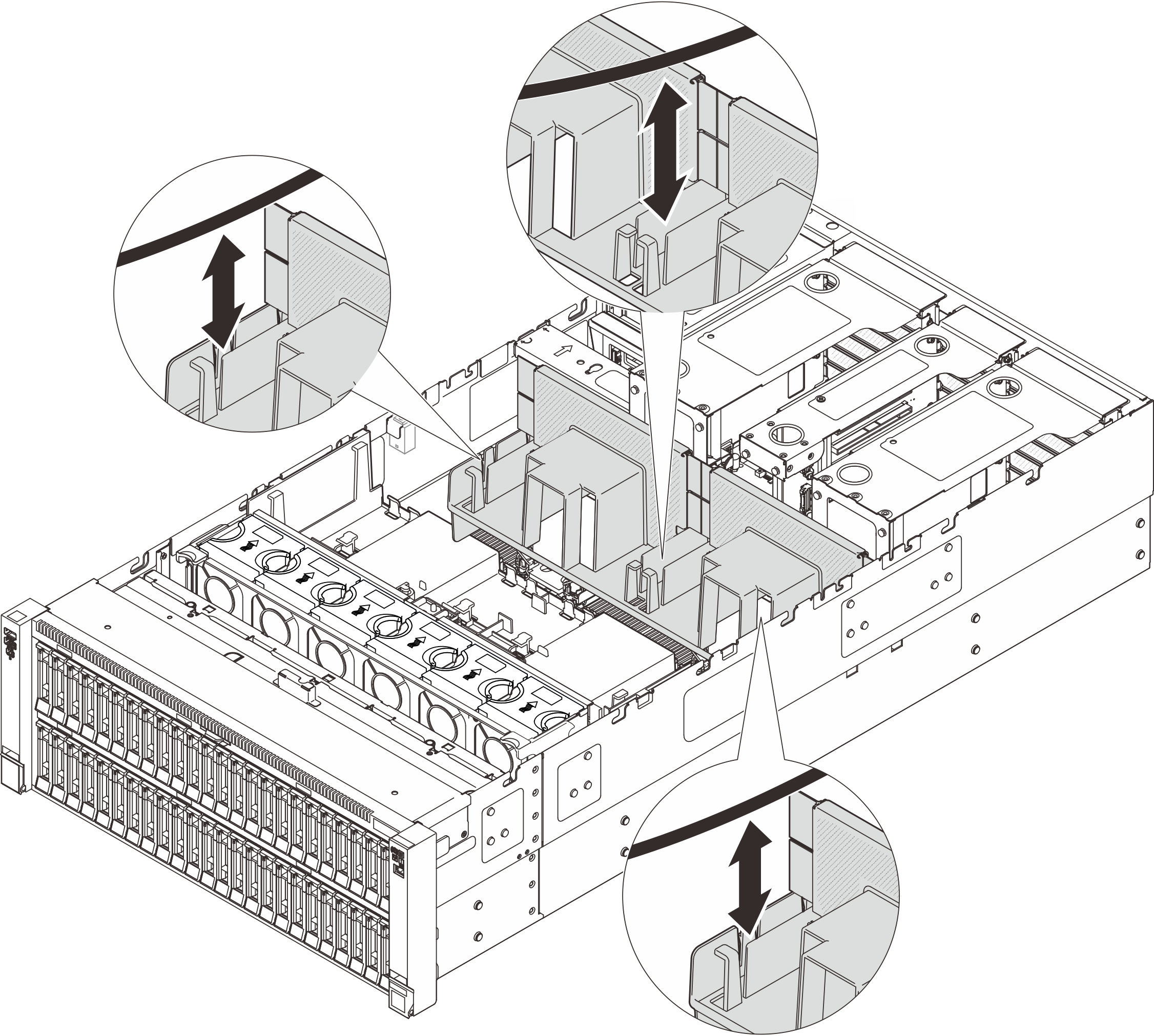

    图 3. 将线缆穿过背面导风罩
    Routing cable through rear air baffle
  4. 将电源线穿过背面导风罩。请参阅内部线缆布放了解有关内部线缆布放的更多信息。

完成之后

  1. 装回横杆。请参阅安装横杆。

  2. 装回 PCIe 转接件。请参阅安装 PCIe 转接件。

  3. 装回后顶盖。请参阅安装后顶盖。

  4. 装回前顶盖。请参阅安装前顶盖。

  5. 完成部件更换。请参阅完成部件更换。
