뒷면 공기 조절 장치 설치

이 섹션의 지침에 따라 뒷면 공기 조절 장치를 설치하십시오.

절차

1. 뒷면 공기 조절 장치 탭을 섀시 양쪽의 뒷면 공기 조절 장치 슬롯에 맞춘 다음 뒷면 공기 조절 장치를 서버에 넣으십시오.
   주

   적절한 냉각을 위해 공기 조절 장치를 설치하기 전에 메모리 모듈 커넥터 각 끝에 있는 고정 클립을 닫으십시오.

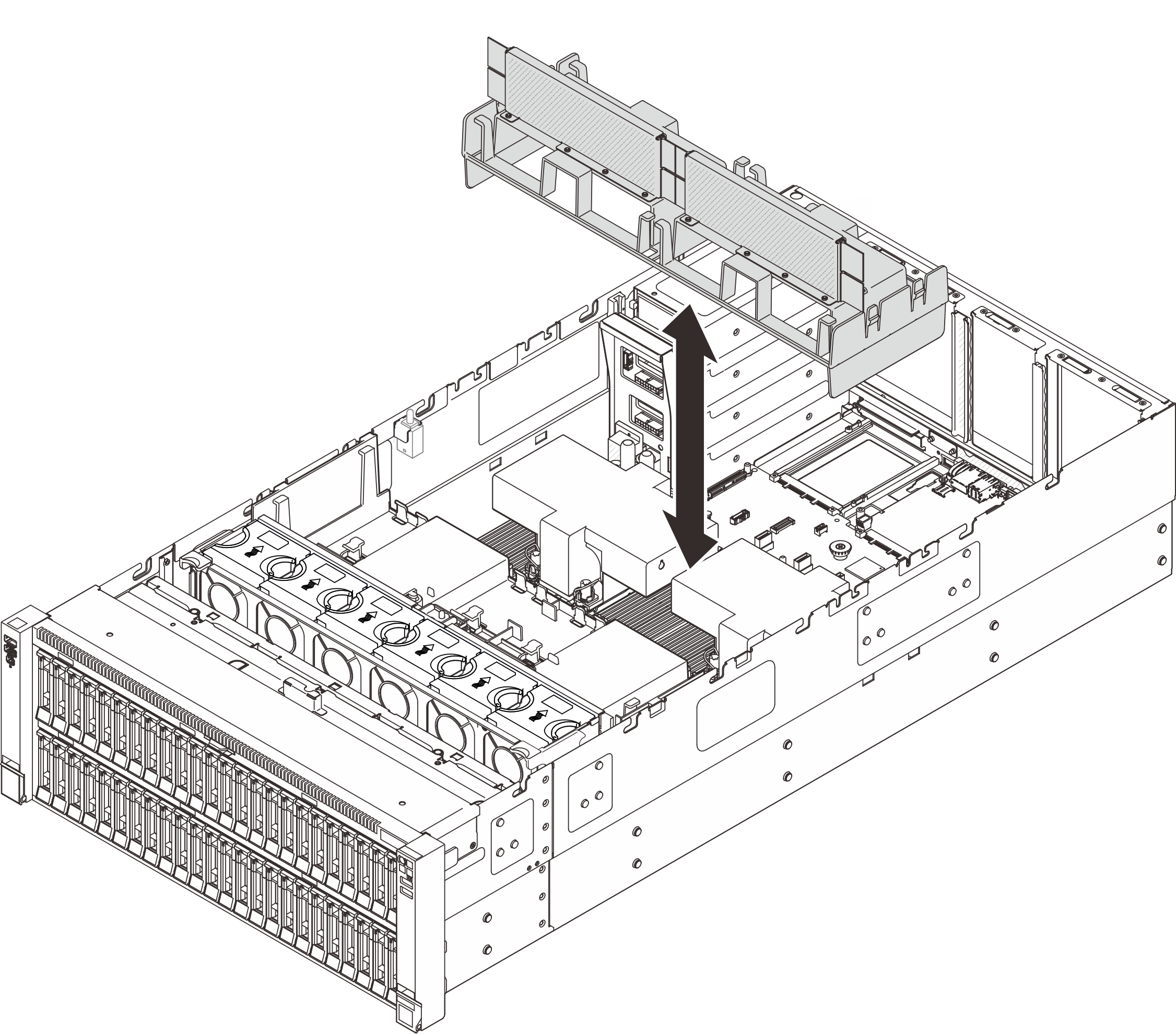

   그림 1. 3U 표준 PHM용 뒷면 공기 조절 장치 설치

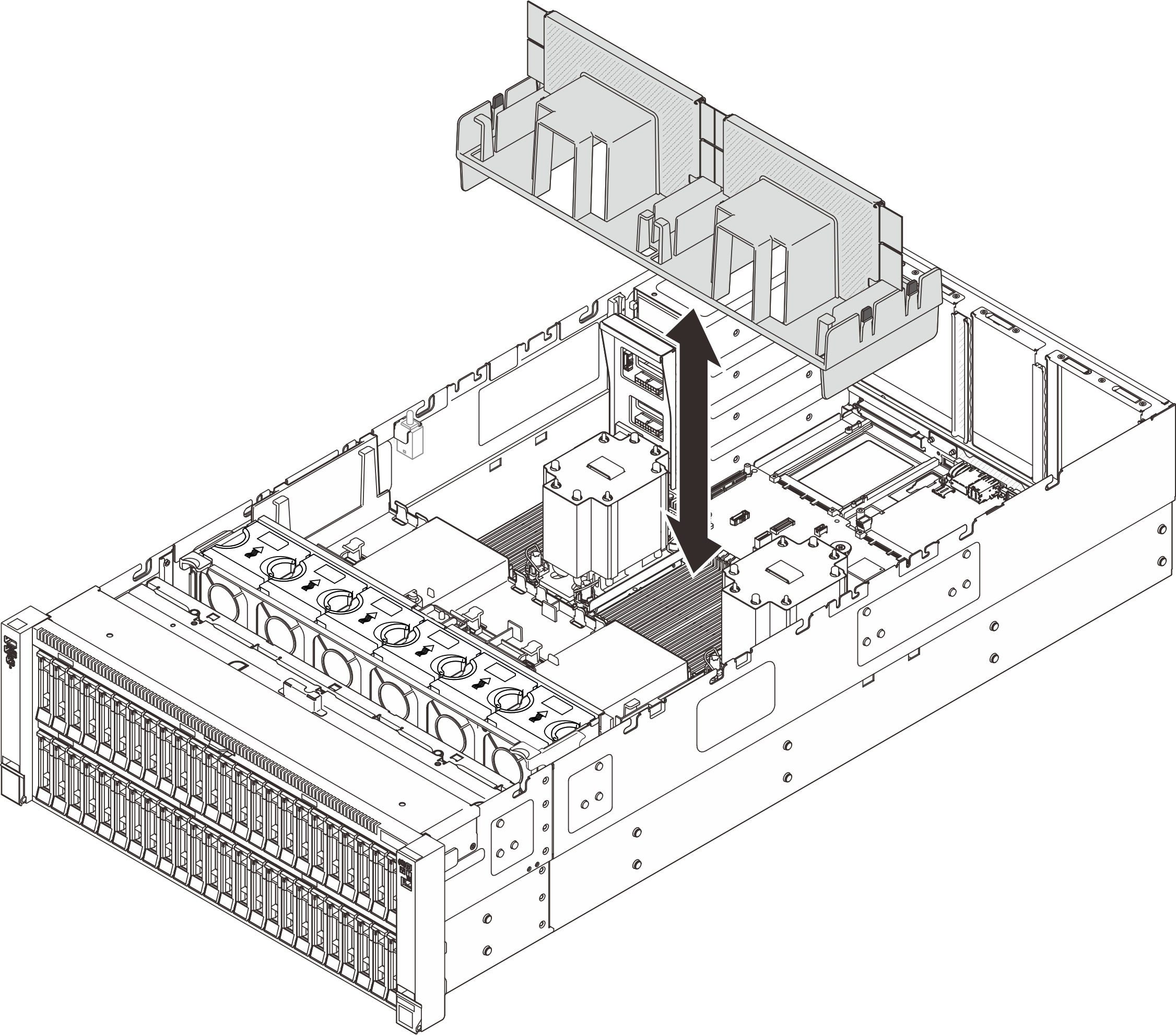

   그림 2. 2U 성능 PHM용 뒷면 공기 조절 장치 설치


2. 단단히 고정될 때까지 뒷면 공기 조절 장치를 부드럽게 아래로 누르십시오.
3. 뒷면 공기 조절 장치를 통해 케이블을 배선하십시오.

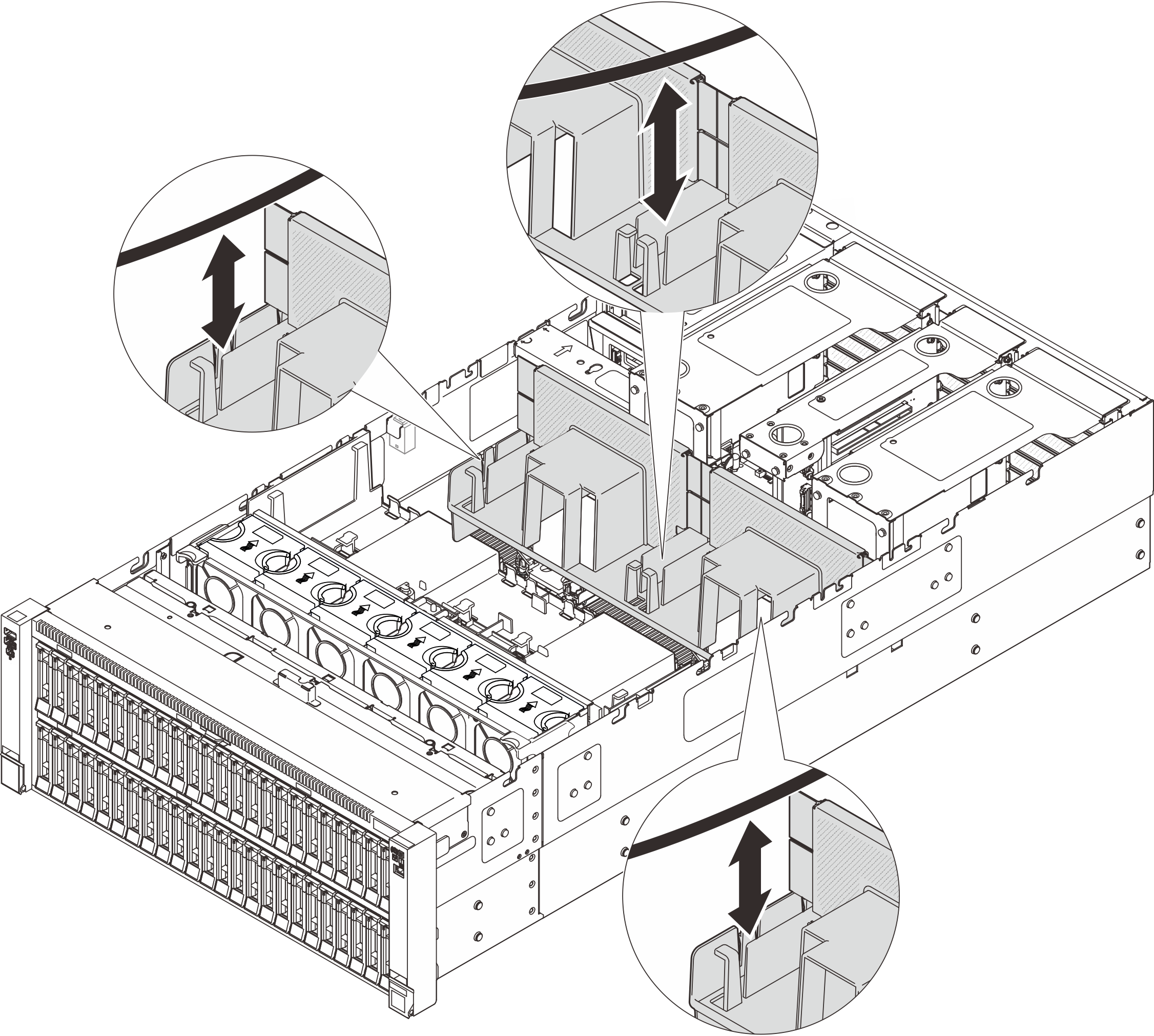

   그림 3. 뒷면 공기 조절 장치를 통해 케이블 배선


4. 뒷면 공기 조절 장치를 통해 전원 케이블을 배선하십시오. 내장 케이블 배선에 대한 자세한 정보는 내장 케이블 배선의 내용을 참조하십시오.
