Установка заднего дефлектора

В этом разделе приведены инструкции по установке заднего дефлектора.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Если в сервер предполагается установить модули памяти, сначала с него следует снять дефлектор.

  • Для надлежащего охлаждения и правильного воздушного потока перед включением сервера следует установить на место передний и задний дефлекторы. Использование сервера без дефлектора может привести к повреждению серверных компонентов.

Процедура

  1. Совместите язычки заднего дефлектора с предназначенными для него гнездами с обеих сторон рамы и опустите дефлектор в сервер.
    Прим.
    Перед установкой дефлектора закройте фиксирующую защелку на каждом конце разъема модуля памяти для надлежащего охлаждения.

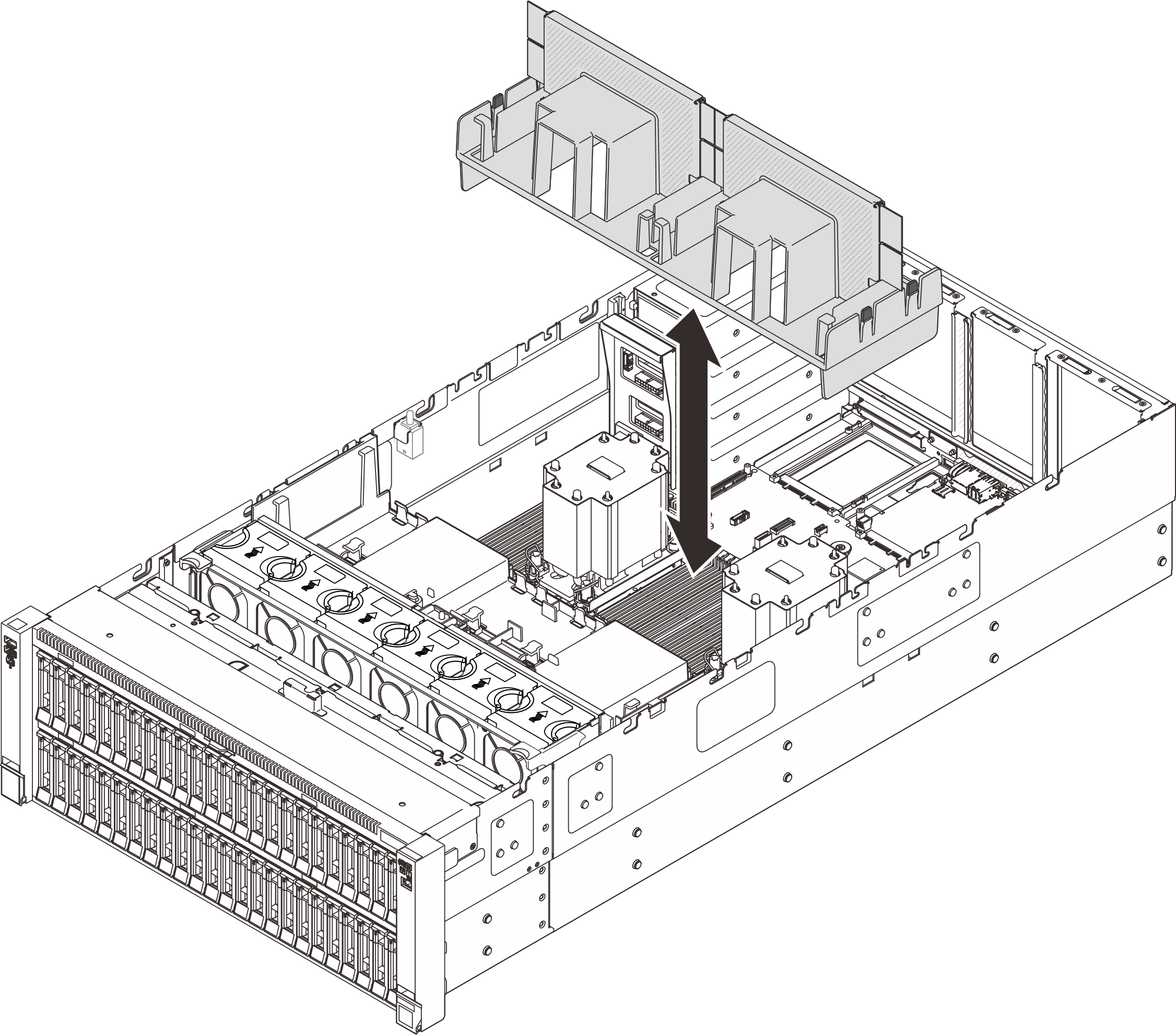

    Рис. 1. Установка заднего дефлектора для стандартного модуля PHM 3U
    Installing rear air baffle for 3U standard PHM

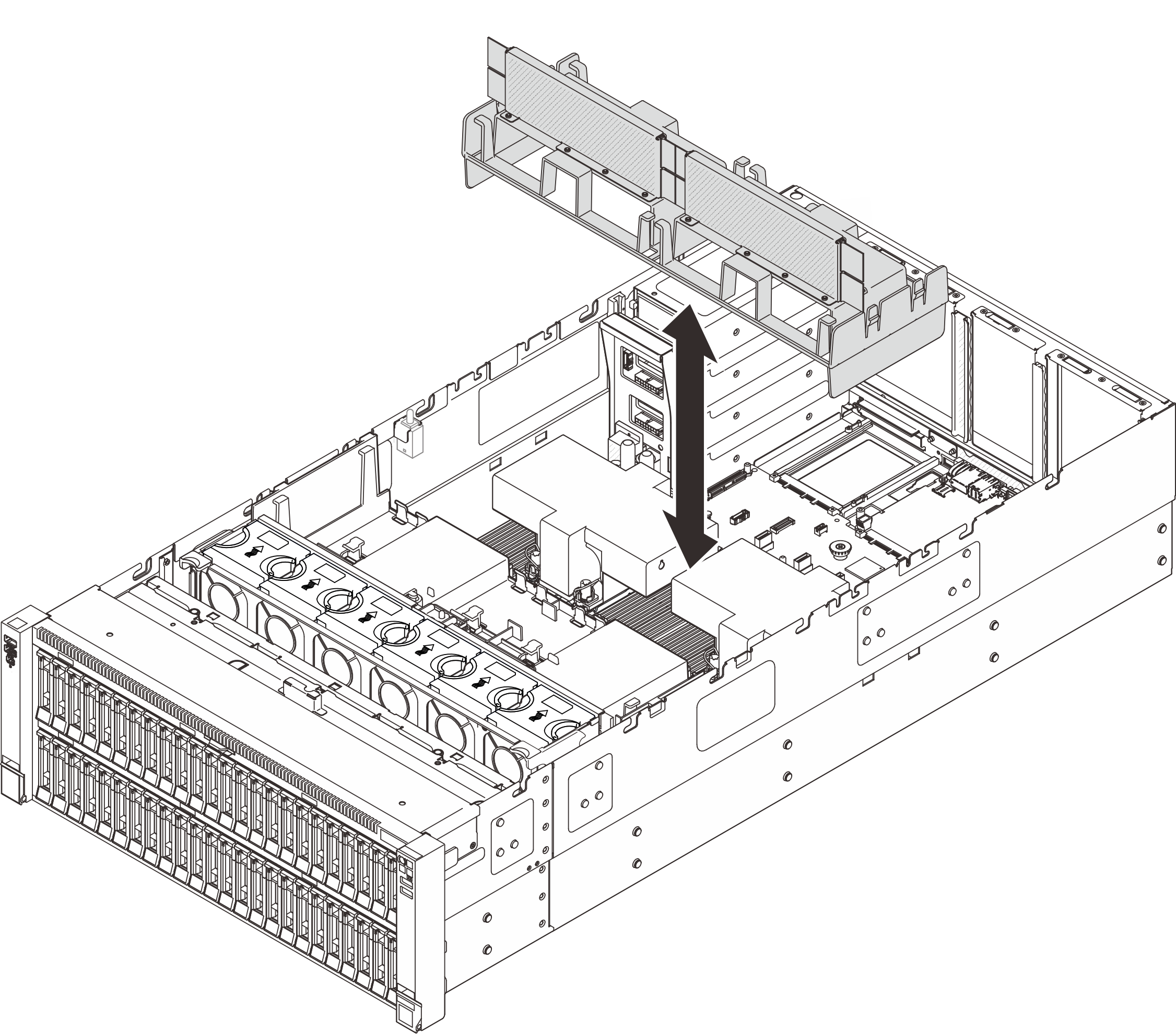

    Рис. 2. Установка заднего дефлектора для модуля PHM 2U повышенной мощности
    Installing rear air baffle for 2U performance PHM
  2. Слегка нажмите на задний дефлектор в направлении вниз, чтобы он плотно встал на место.
  3. Проложите кабели через задний дефлектор.
    Рис. 3. Прокладка кабеля через задний дефлектор
    Routing cable through rear air baffle
  4. Проложите кабель питания через задний дефлектор. Дополнительные сведения о прокладке внутренних кабелей см. в документе Прокладка внутренних кабелей.

После завершения

  1. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  2. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.

  3. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  4. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.
