Установка платы-адаптера PCIe Riser

Следуйте инструкциям в этом разделе, чтобы установить плату-адаптер Riser PCIe.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
Дополнительные сведения о разных типах плат-адаптеров Riser см. в разделе Вид сзади.
Выберите в списке ниже инструкции по установке, соответствующие вашей конфигурации, и следуйте им.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Установка платы-адаптера Riser PCIe 3​

Процедура

  1. При необходимости установите адаптеры PCIe. См. раздел Установка адаптера PCIe.
  2. Если установлена заглушка платы-адаптера Riser PCIe, снимите ее.
  3. Установите плату-адаптер Riser PCIe 3.

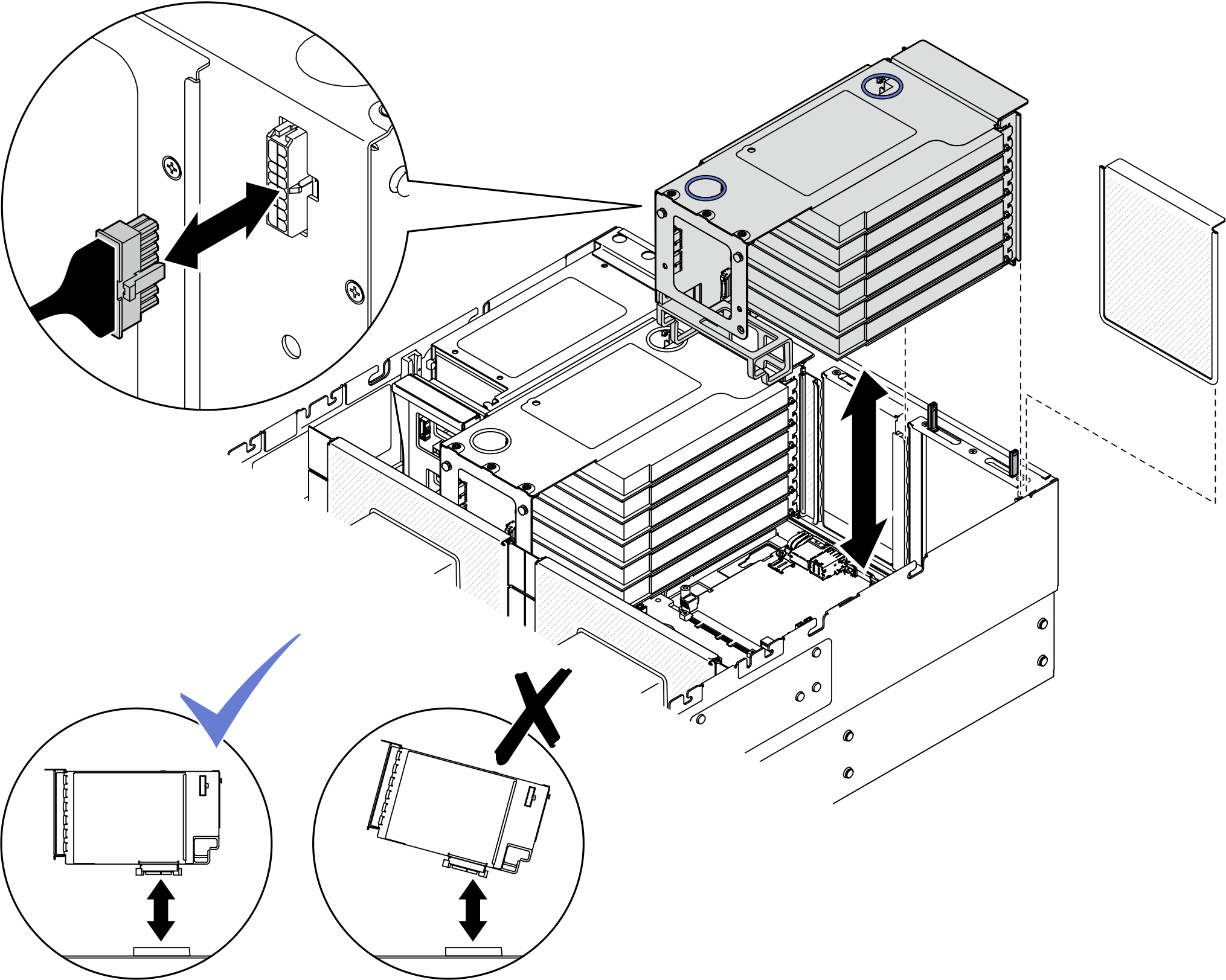

    Рис. 1. Установка платы-адаптера Riser PCIe 3
    Installing PCIe riser 3
    1. Подключите все внутренние кабели к адаптерам PCIe.

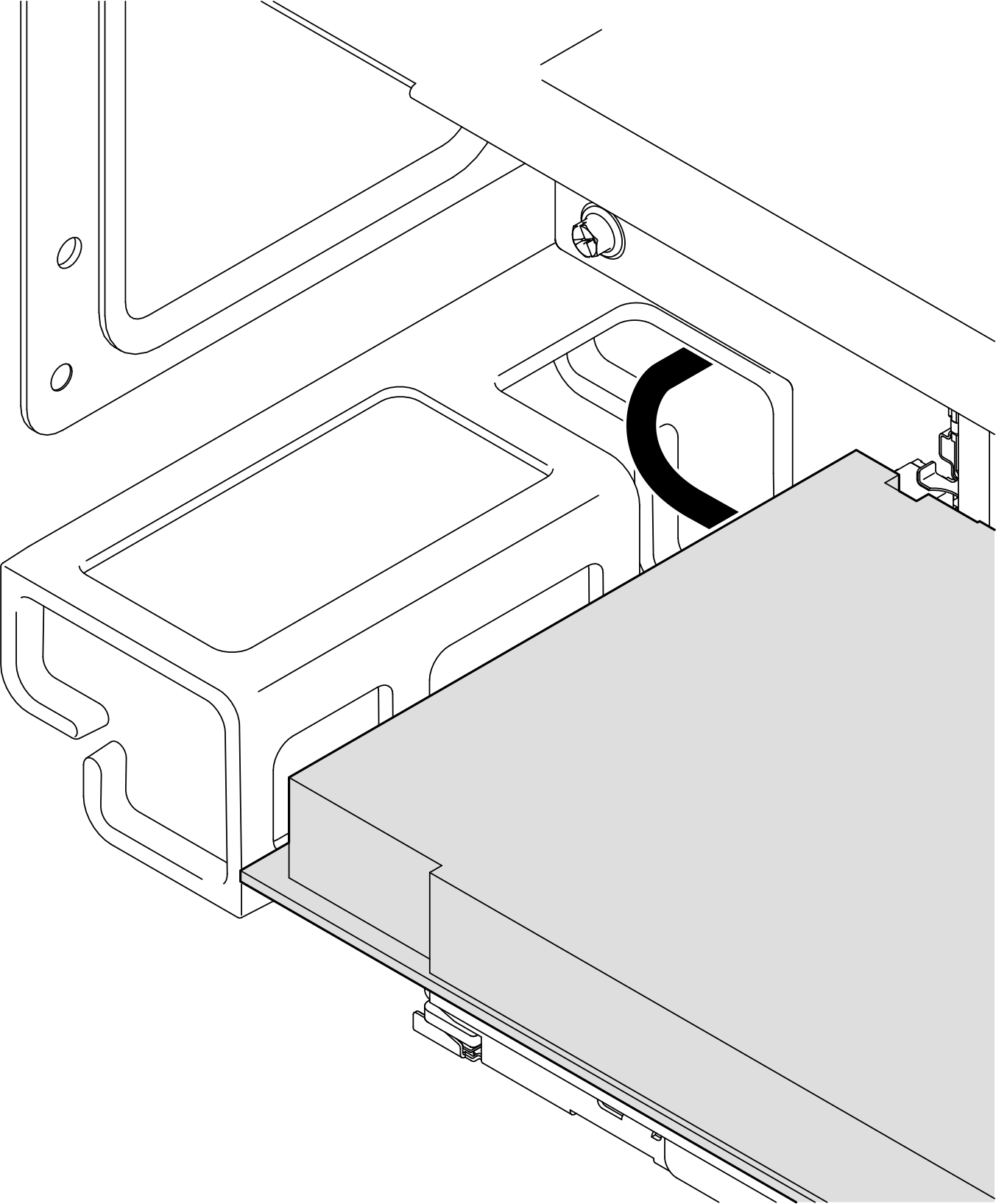

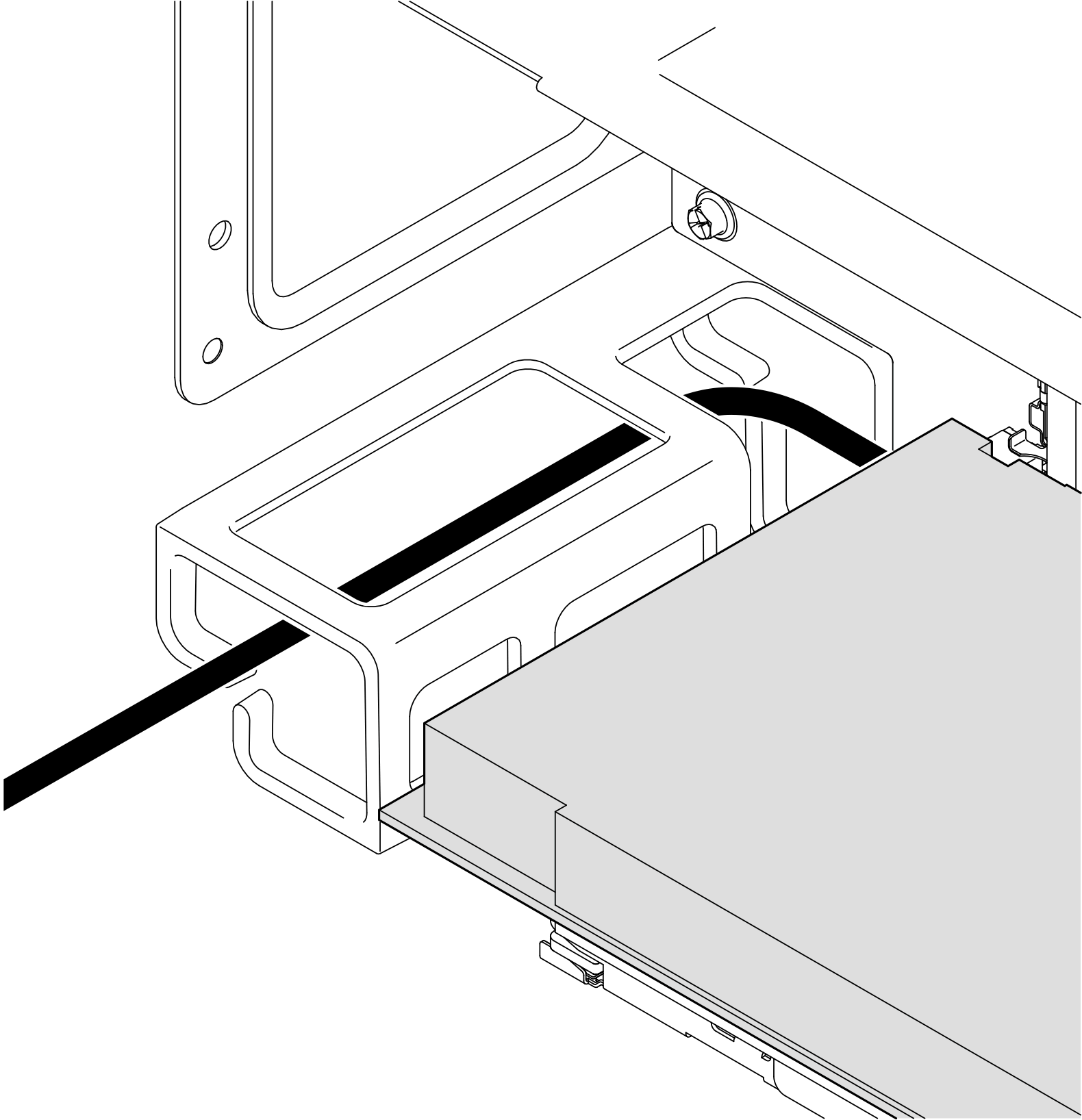

    2. Для платы-адаптера Riser максимальной высоты с шестью гнездами проложите все внутренние кабели через фиксатор кабелей, как показано ниже.

      Подключение кабелей платы-адаптера Riser 3 к блоку материнской платы

      От RAID/HBA к объединительной панели 2 или 5


      RAID/HBA to flash power module, backplane 2 or 5

      От RAID/HBA к модулю питания флэш-памяти 1, 2, 3 или 4

      От RAID/HBA к объединительной панели 1, 3, 4 или 6


      RAID/HBA to backplane 1, 3, 4, or 6
    3. Выровняйте и установите плату-адаптер Riser PCIe до фиксации на выдвижной опоре. Затем подключите к плате-адаптеру Riser PCIe кабель питания.
    4. Подключите кабели блока платы-адаптера Riser PCIe 3 к блоку материнской платы, объединительным панелям и модулям питания флэш-памяти (при необходимости). Дополнительные сведения о прокладке внутренних кабелей см. в документе Прокладка внутренних кабелей.

Установка платы-адаптера Riser PCIe 1​

Процедура

  1. При необходимости установите адаптеры PCIe. См. раздел Установка адаптера PCIe.
  2. Если установлена заглушка платы-адаптера Riser PCIe, снимите ее.
  3. Установите плату-адаптер Riser PCIe 1.

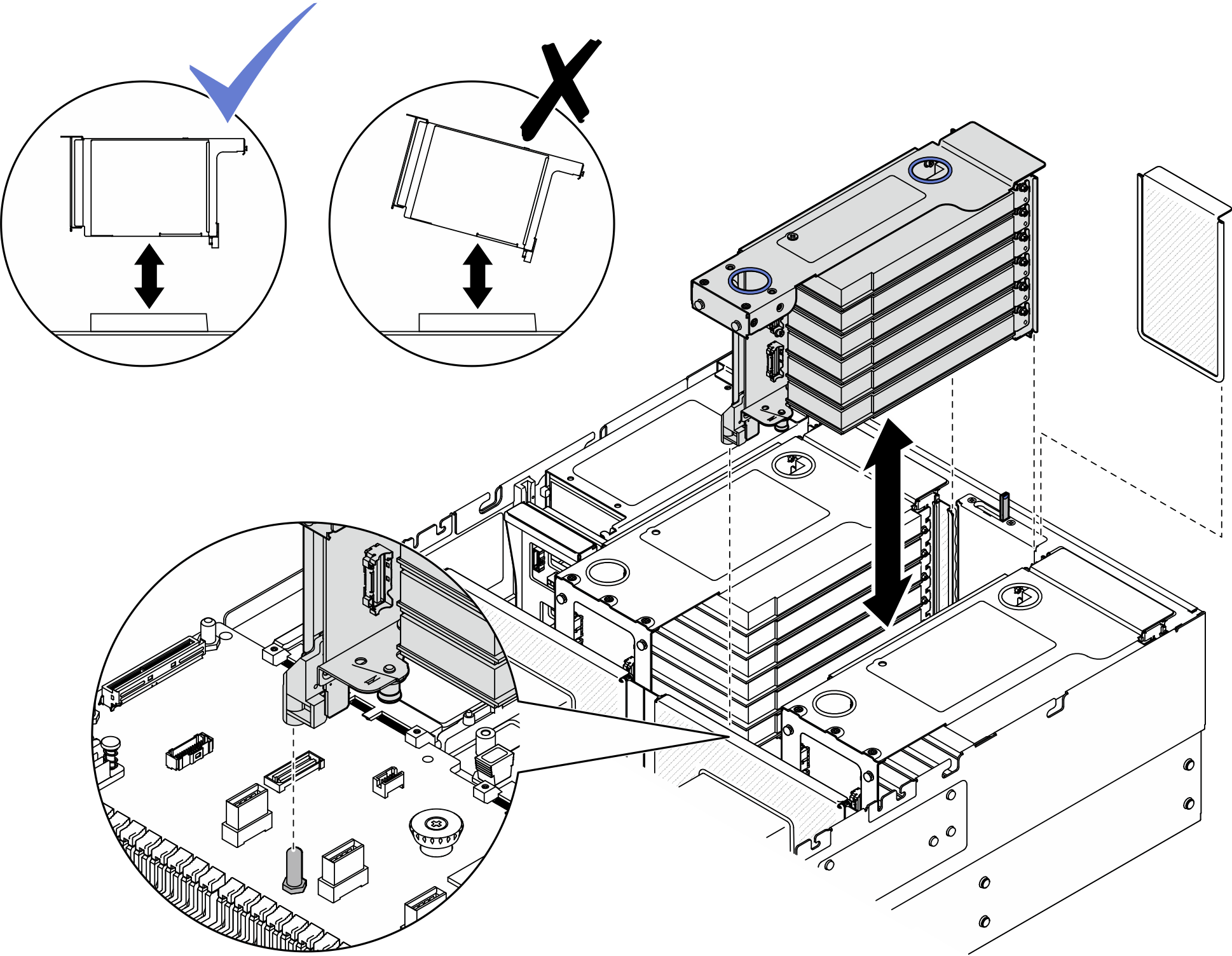

    Рис. 2. Установка платы-адаптера Riser PCIe 1
    Installing PCIe riser 1
    1. Подключите все внутренние кабели к адаптерам PCIe.
    2. Для платы-адаптера Riser максимальной высоты с шестью гнездами проложите все внутренние кабели через фиксатор кабелей, как показано ниже.

      От RAID/HBA к модулю питания флэш-памяти 1 или 2

      От RAID/HBA к объединительной панели 1, 3, 4 или 6


      RAID/HBA to backplane 1, 3, 4, or 6

      Подключение кабелей платы-адаптера Riser 1 к блоку материнской платы

      От RAID/HBA к модулю питания флэш-памяти 3 или 4

      От RAID/HBA к объединительной панели 2 или 5


      RAID/HBA to flash power module, backplane 2 or 5
    3. Выровняйте и установите плату-адаптер Riser PCIe до фиксации на выдвижной опоре. Затем подключите к плате-адаптеру Riser PCIe кабель питания.
    4. Подключите кабели блока платы-адаптера Riser PCIe 1 к блоку материнской платы, объединительным панелям и модулям питания флэш-памяти (при необходимости). Дополнительные сведения о прокладке внутренних кабелей см. в документе Прокладка внутренних кабелей.

Установка платы-адаптера Riser PCIe 2​

Процедура

  1. При необходимости установите адаптеры PCIe. См. раздел Установка адаптера PCIe.
  2. Если установлена заглушка платы-адаптера Riser PCIe, снимите ее.
  3. Установите плату-адаптер Riser PCIe 2.

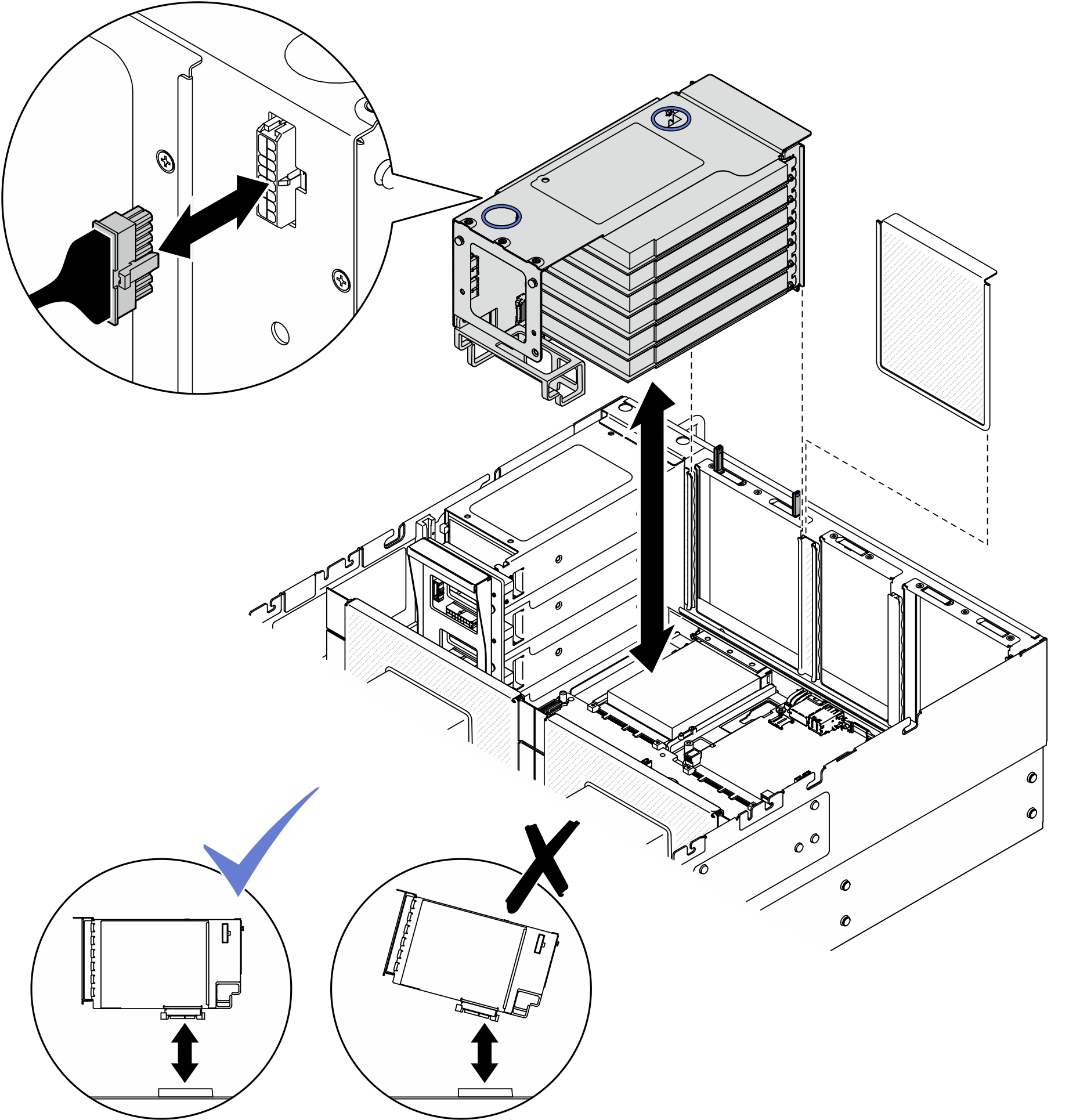

    Рис. 3. Установка платы-адаптера Riser PCIe 2
    Installing PCIe riser 2
    1. Подключите все внутренние кабели к адаптерам PCIe.
    2. Выровняйте и установите плату-адаптер Riser PCIe до фиксации на выдвижной опоре.
    3. Подключите кабели блока платы-адаптера Riser PCIe 2 к блоку материнской платы, объединительным панелям и модулям питания флэш-памяти (при необходимости). Дополнительные сведения о прокладке внутренних кабелей см. в документе Прокладка внутренних кабелей.

После завершения

  1. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  2. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  3. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  4. Завершите замену компонентов. См. раздел Завершение замены компонентов.
