Установка адаптера PCIe

В данном разделе приведены инструкции по установке адаптера PCIe.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Выберите в списке ниже инструкции по установке, соответствующие вашей конфигурации, и следуйте им.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Установка адаптера PCIe на плату-адаптер Riser максимальной высоты на два гнезда​

Процедура

  1. Если в гнездо на плате-адаптере Riser PCIe была установлена заглушка, отверните фиксирующий ее винт и снимите заглушку.
  2. Установите адаптер PCIe.

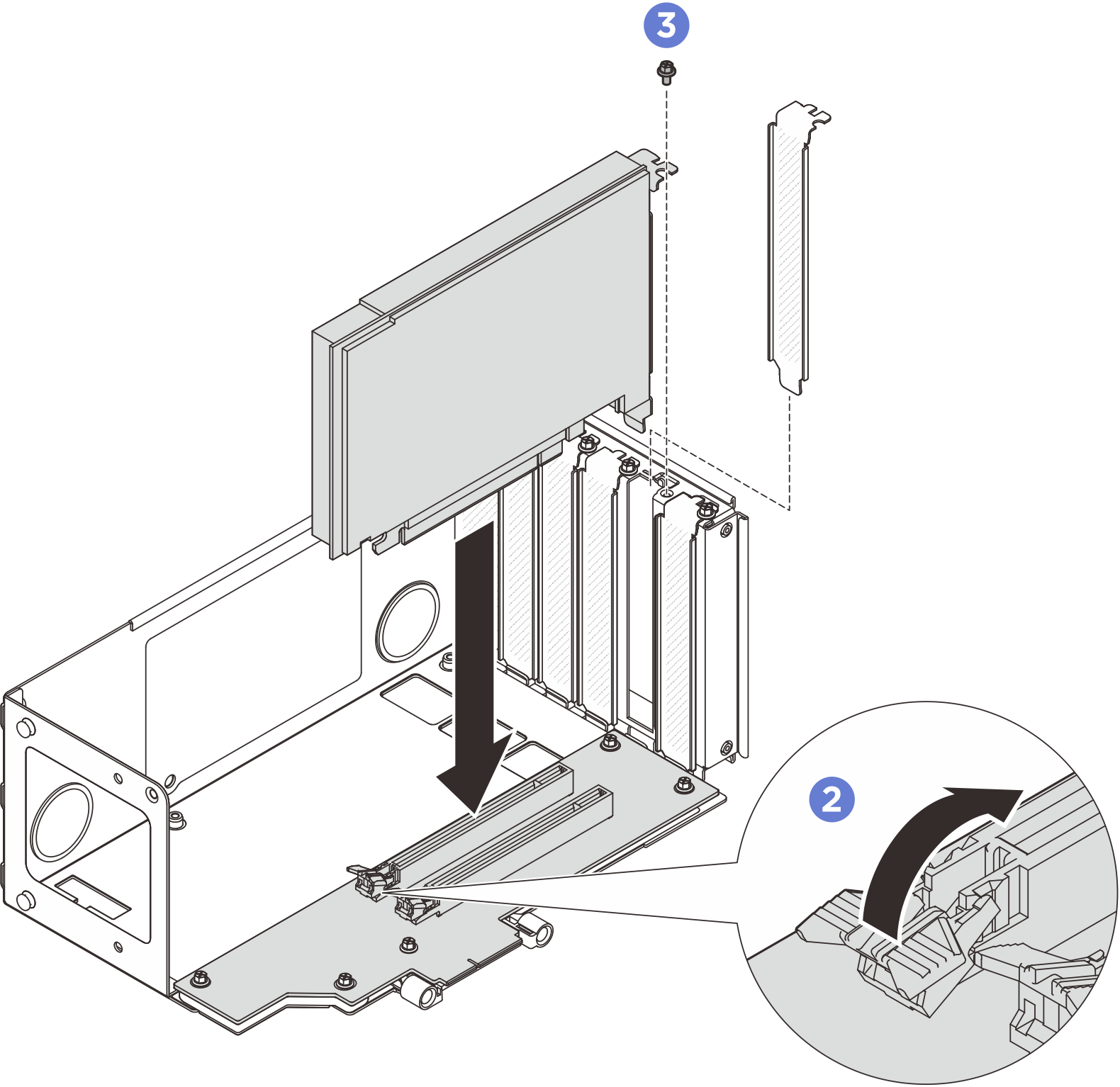

    Рис. 1. Установка адаптера PCIe на плату-адаптер Riser

    Installing PCIe adapter to riser
    1. Совместите адаптер с разъемом на плате-адаптере Riser PCIe. Затем осторожно нажмите на адаптер PCIe, чтобы он плотно вошел в гнездо, а его скоба зафиксировалась.
    2. Убедитесь, что защелка закрылась до щелчка.
    3. Зафиксируйте адаптер винтом.

Установка адаптера PCIe на плату-адаптер Riser максимальной высоты на шесть гнезд​

Процедура

  1. Если в гнездо на плате-адаптере Riser PCIe была установлена заглушка, отверните фиксирующий ее винт и снимите заглушку.
  2. Установите адаптер PCIe.

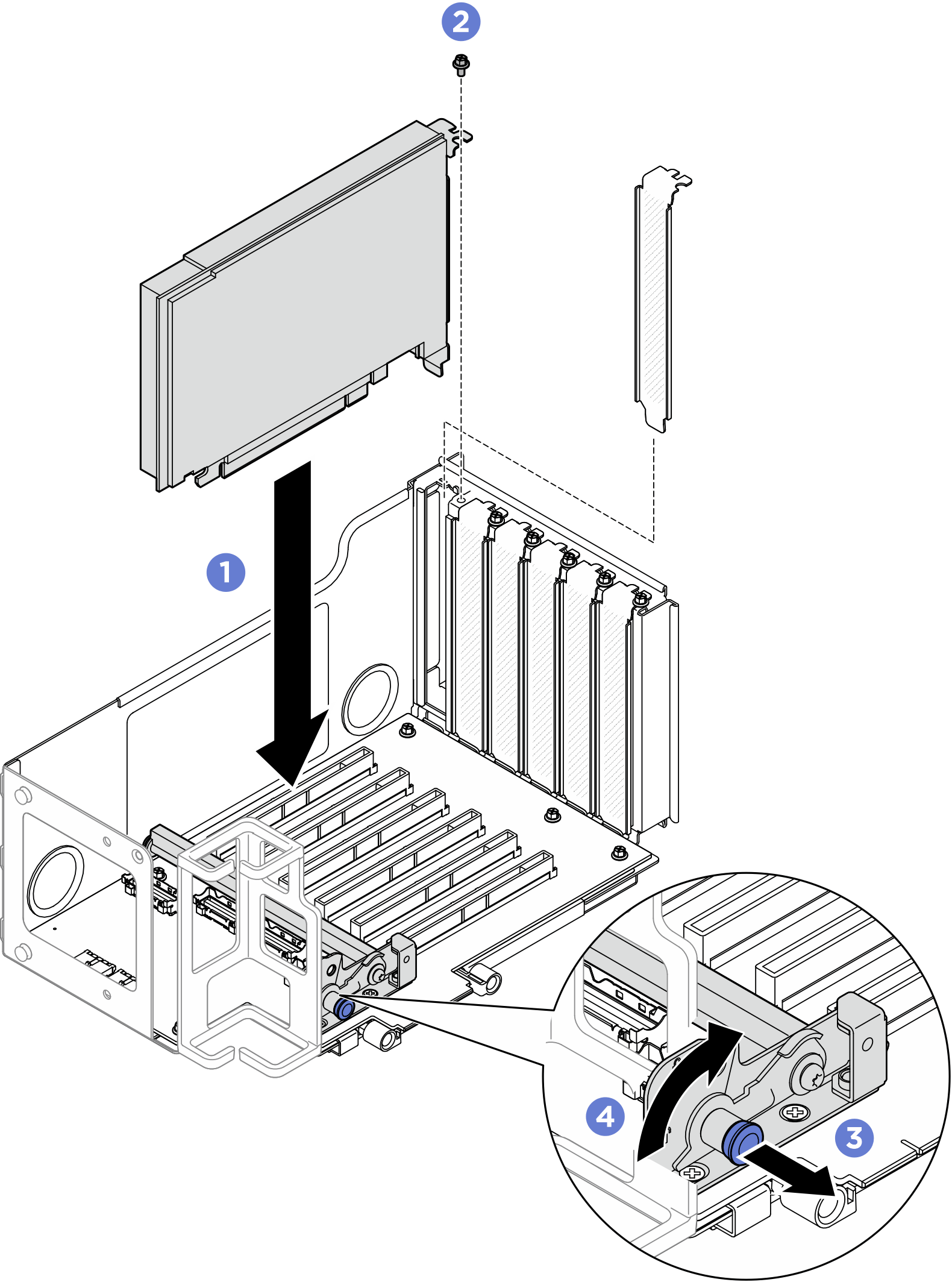

    Рис. 2. Установка адаптера PCIe на плату-адаптер Riser

    Installing PCIe adapter to riser
    1. Совместите адаптер с разъемом на плате-адаптере Riser PCIe. Затем осторожно нажмите на адаптер PCIe, чтобы он плотно вошел в гнездо, а его скоба зафиксировалась.
    2. Зафиксируйте адаптер винтом.
    3. Потяните за рычаг, удерживающий на месте фиксирующую защелку адаптера PCIe.
    4. Поверните фиксирующую защелку адаптера PCIe в закрытое положение.

Установка адаптера PCIe на плату-адаптер Riser половинной высоты на шесть гнезд​

Процедура

  1. Если в гнездо на плате-адаптере Riser PCIe была установлена заглушка, отверните фиксирующий ее винт и снимите заглушку.
  2. Установите адаптер PCIe.

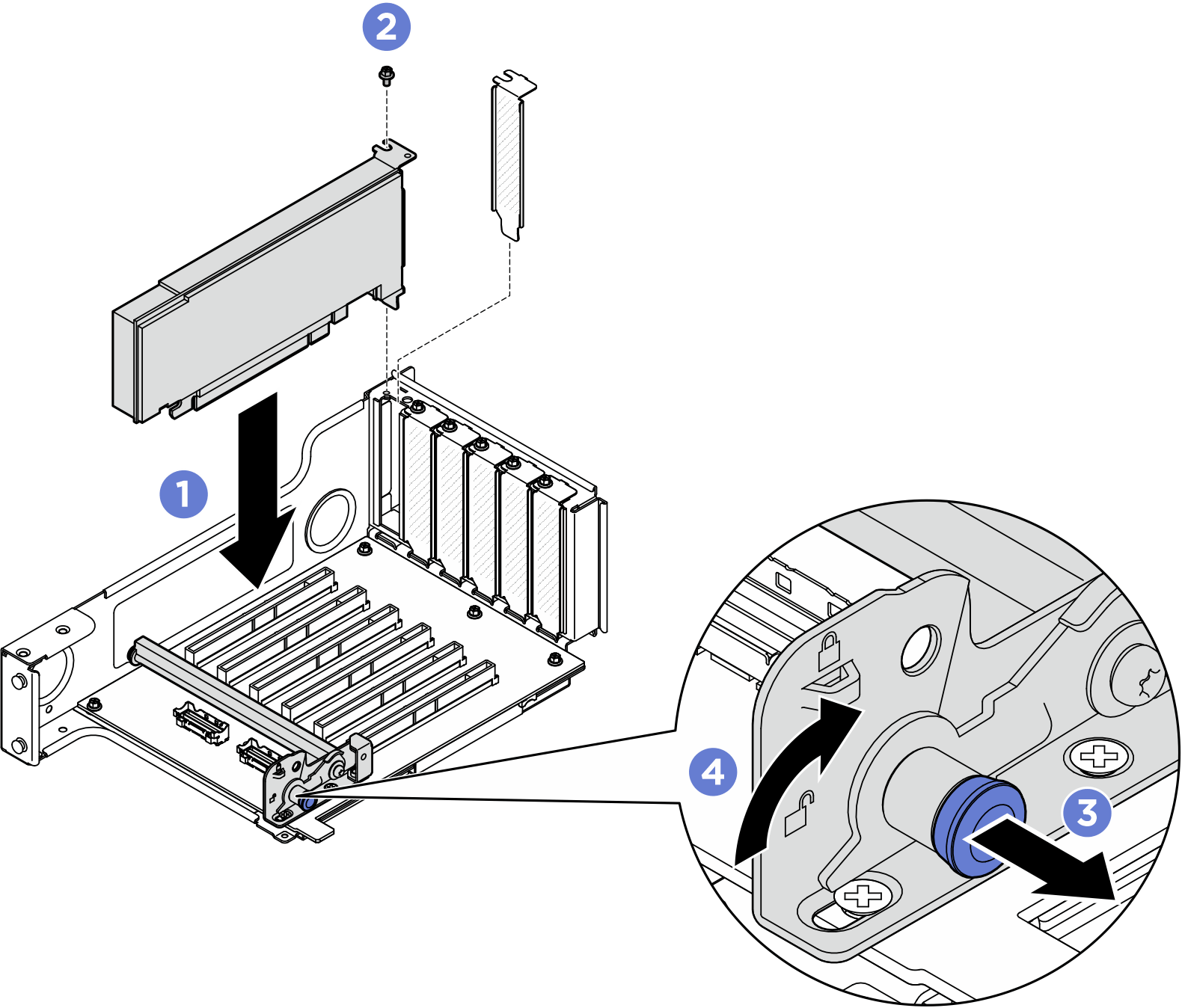

    Рис. 3. Установка адаптера PCIe на плату-адаптер Riser

    Installing PCIe adapter to riser
    1. Совместите адаптер с разъемом на плате-адаптере Riser PCIe. Затем осторожно нажмите на адаптер PCIe, чтобы он плотно вошел в гнездо, а его скоба зафиксировалась.
    2. Зафиксируйте адаптер винтом.
    3. Потяните за рычаг, удерживающий на месте фиксирующую защелку адаптера PCIe.
    4. Поверните фиксирующую защелку адаптера PCIe в закрытое положение.

После завершения

  1. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.

  2. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  3. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  4. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.
