Instalar um adaptador PCIe

Siga as instruções nesta seção para instalar um adaptador PCIe.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de instalação adequado.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Instalar o adaptador PCIe na placa riser FH de dois slots​

Procedimento

  1. Se um preenchimento tiver sido instalado no slot na placa riser PCIe, remova o parafuso que o prende e remova o preenchimento.
  2. Instale o adaptador PCIe.

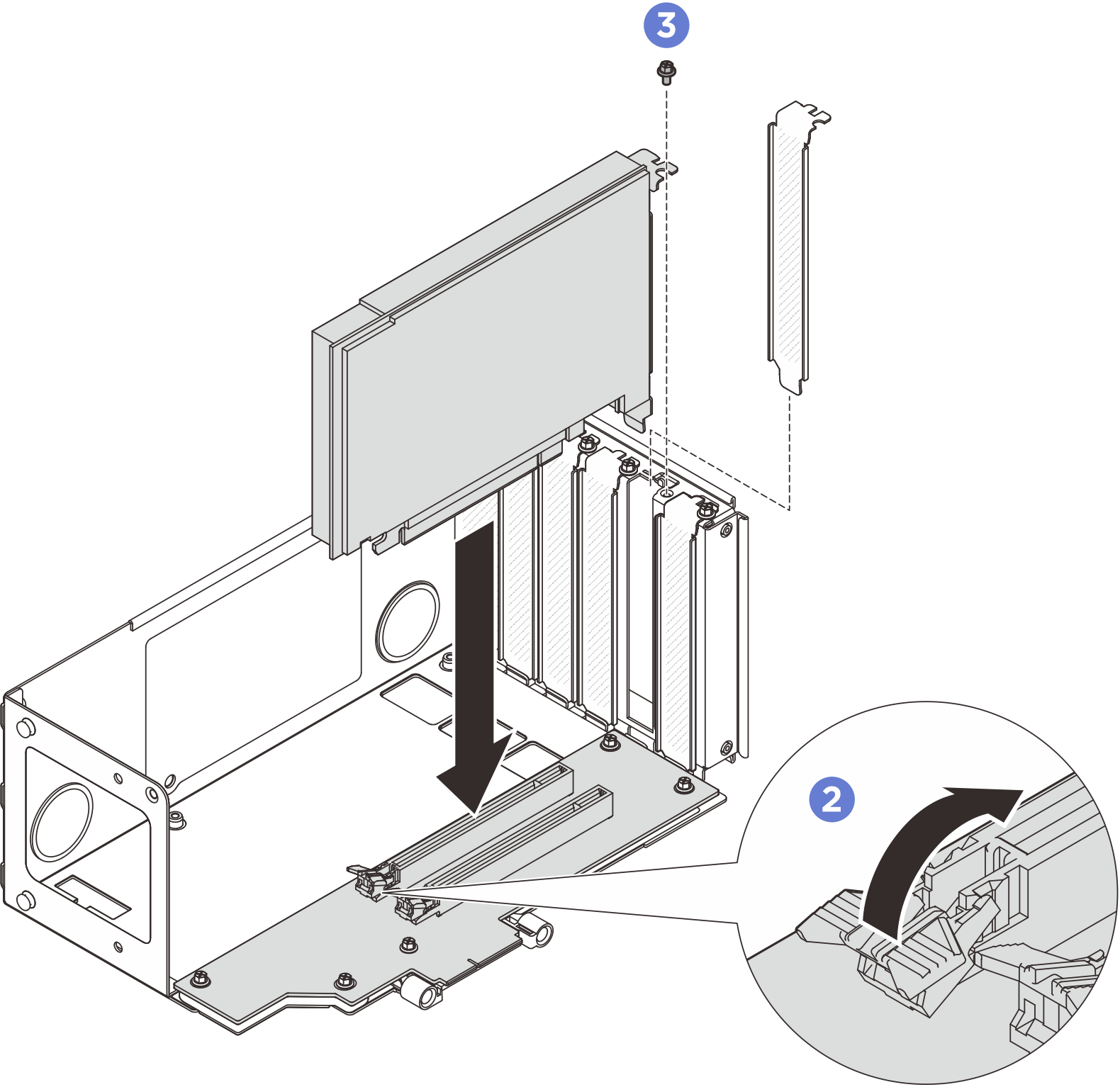

    Figura 1. Instalando o adaptador PCIe na placa riser

    Installing PCIe adapter to riser
    1. Alinhe o adaptador com o conector na placa riser PCIe. Em seguida, pressione o adaptador PCIe com cuidado diretamente no slot até encaixá-lo firmemente e prender o suporte.
    2. Certifique-se de que a trava clique na posição travada.
    3. Fixe o adaptador com um parafuso.

Instalar o adaptador PCIe na placa riser FH de seis slots​

Procedimento

  1. Se um preenchimento tiver sido instalado no slot na placa riser PCIe, remova o parafuso que o prende e remova o preenchimento.
  2. Instale o adaptador PCIe.

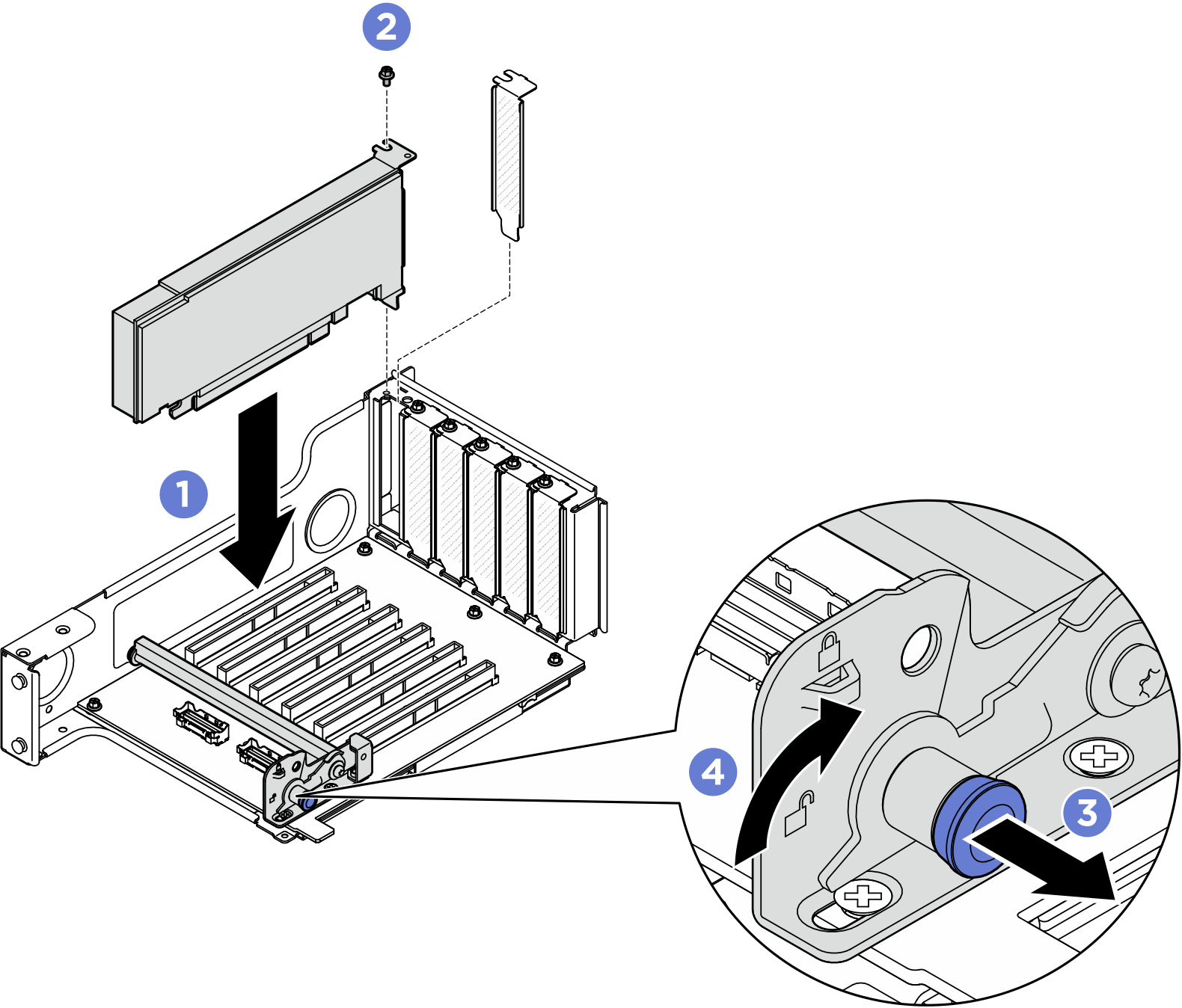

    Figura 2. Instalando o adaptador PCIe na placa riser

    Installing PCIe adapter to riser
    1. Alinhe o adaptador com o conector na placa riser PCIe. Em seguida, pressione o adaptador PCIe com cuidado diretamente no slot até encaixá-lo firmemente e prender o suporte.
    2. Fixe o adaptador com um parafuso.
    3. Puxe o êmbolo que prende o retentor do adaptador PCIe.
    4. Feche o retentor do adaptador PCIe na posição travada.

Instalar o adaptador PCIe na placa riser HH de seis slots​

Procedimento

  1. Se um preenchimento tiver sido instalado no slot na placa riser PCIe, remova o parafuso que o prende e remova o preenchimento.
  2. Instale o adaptador PCIe.

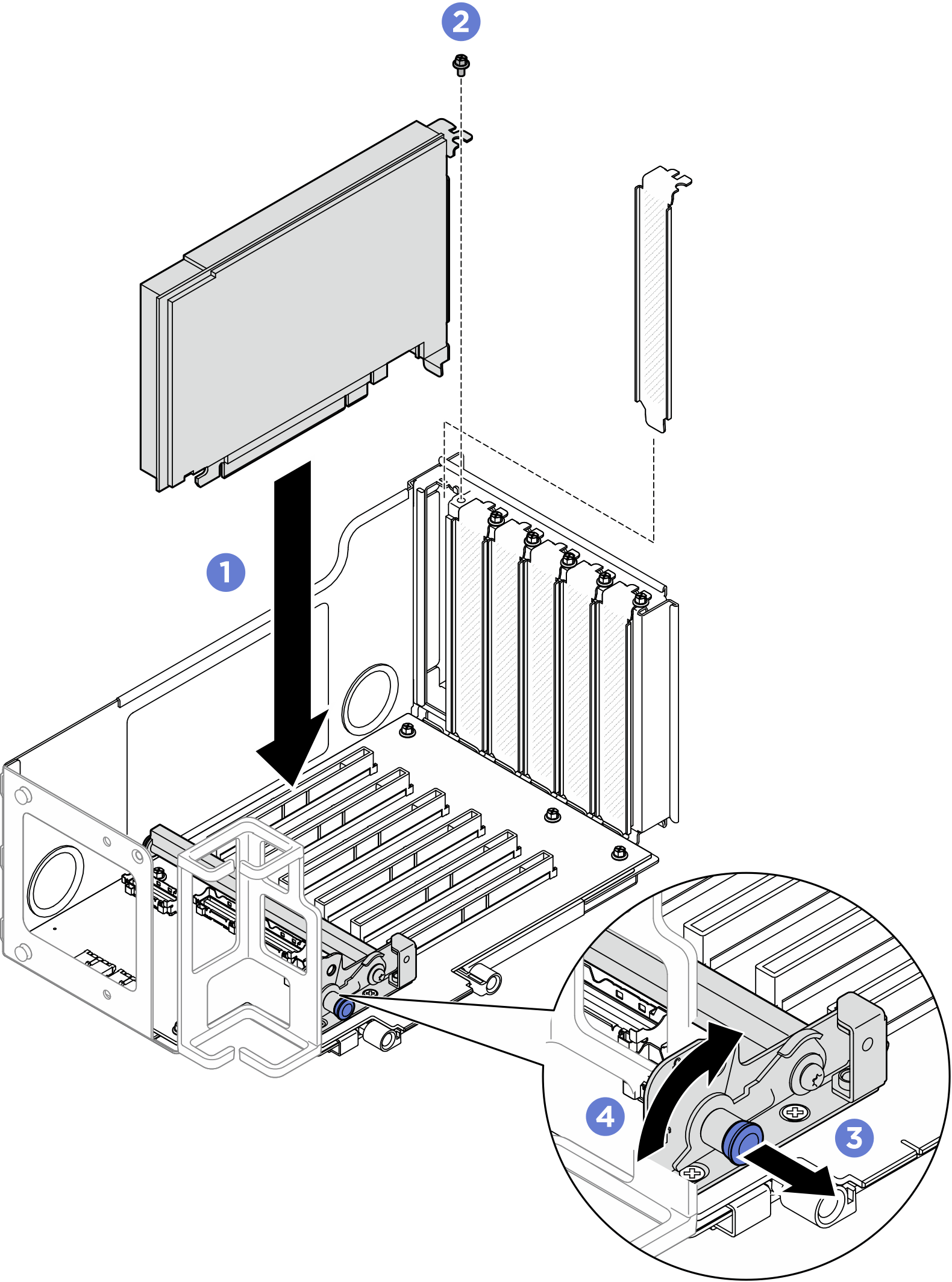

    Figura 3. Instalando o adaptador PCIe na placa riser

    Installing PCIe adapter to riser
    1. Alinhe o adaptador com o conector na placa riser PCIe. Em seguida, pressione o adaptador PCIe com cuidado diretamente no slot até encaixá-lo firmemente e prender o suporte.
    2. Fixe o adaptador com um parafuso.
    3. Puxe o êmbolo que prende o retentor do adaptador PCIe.
    4. Feche o retentor do adaptador PCIe na posição travada.

Depois de concluir

  1. Reinstale as placas riser PCIe. Consulte Instalar a placa riser PCIe.

  2. Reinstale a barra transversal. Consulte Instalar a barra transversal.

  3. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.

  4. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
