Installation d’un adaptateur PCIe

Suivez les instructions de cette section pour installer un adaptateur PCIe.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Reportez-vous aux procédures qui correspondent à votre configuration afin de suivre la bonne procédure d’installation.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Installation d’un adaptateur PCIe dans une carte mezzanine pleine hauteur à deux emplacements​

Procédure

  1. Si un obturateur a été installé dans l’emplacement sur la carte mezzanine PCIe, retirez la vis qui le fixe, puis retirez-le.
  2. Installez l'adaptateur PCIe.

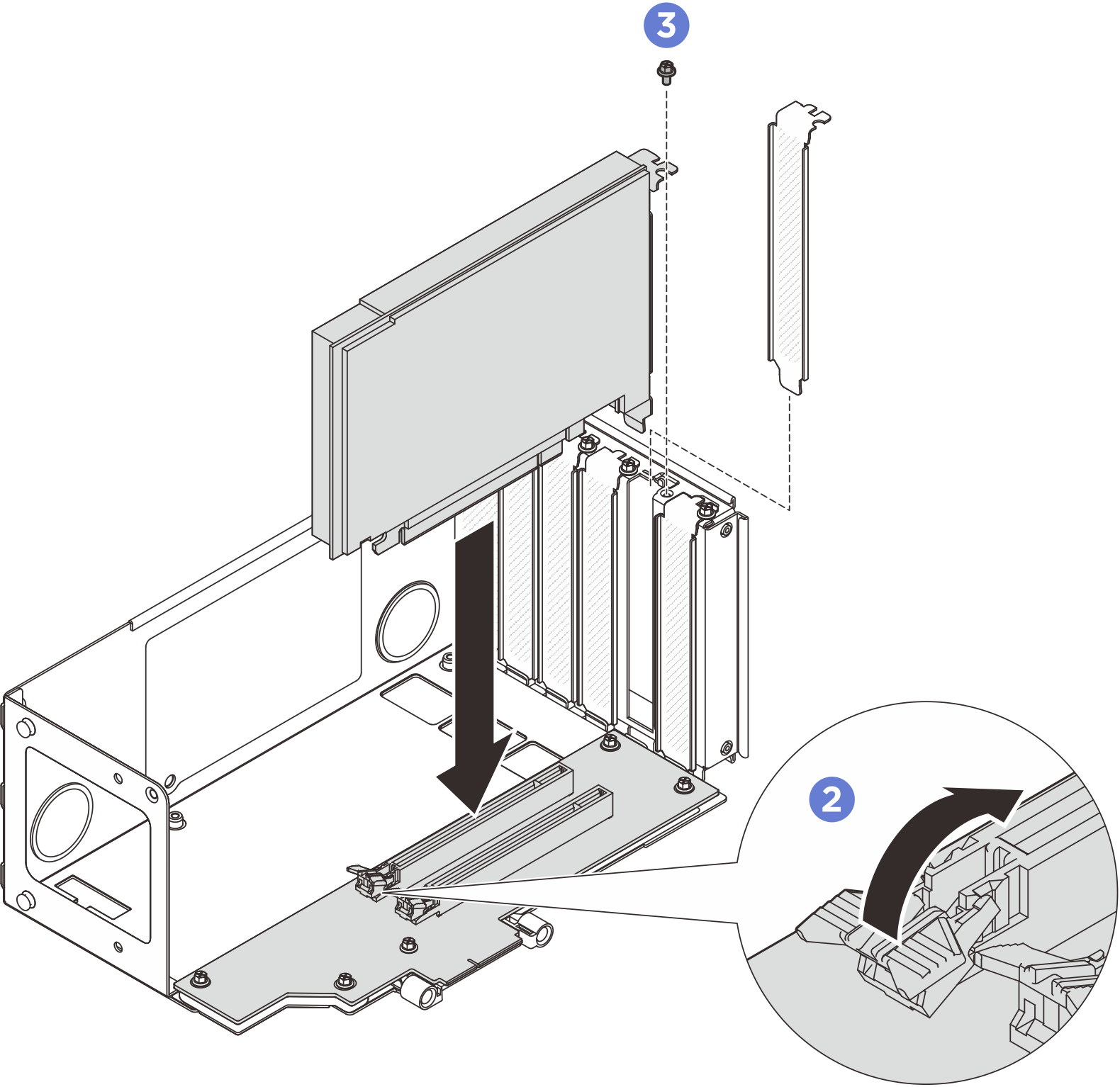

    Figure 1. Installation d’un adaptateur PCIe dans une carte mezzanine

    Installing PCIe adapter to riser
    1. Alignez l’adaptateur avec le connecteur de la carte mezzanine PCIe. Ensuite, appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit bien installé et que son support soit également fixé.
    2. Assurez-vous que le loquet s’enclenche en position verrouillée.
    3. Fixez l’adaptateur avec une vis.

Installation d’un adaptateur PCIe dans une carte mezzanine pleine hauteur à six emplacements​

Procédure

  1. Si un obturateur a été installé dans l’emplacement sur la carte mezzanine PCIe, retirez la vis qui le fixe, puis retirez-le.
  2. Installez l'adaptateur PCIe.

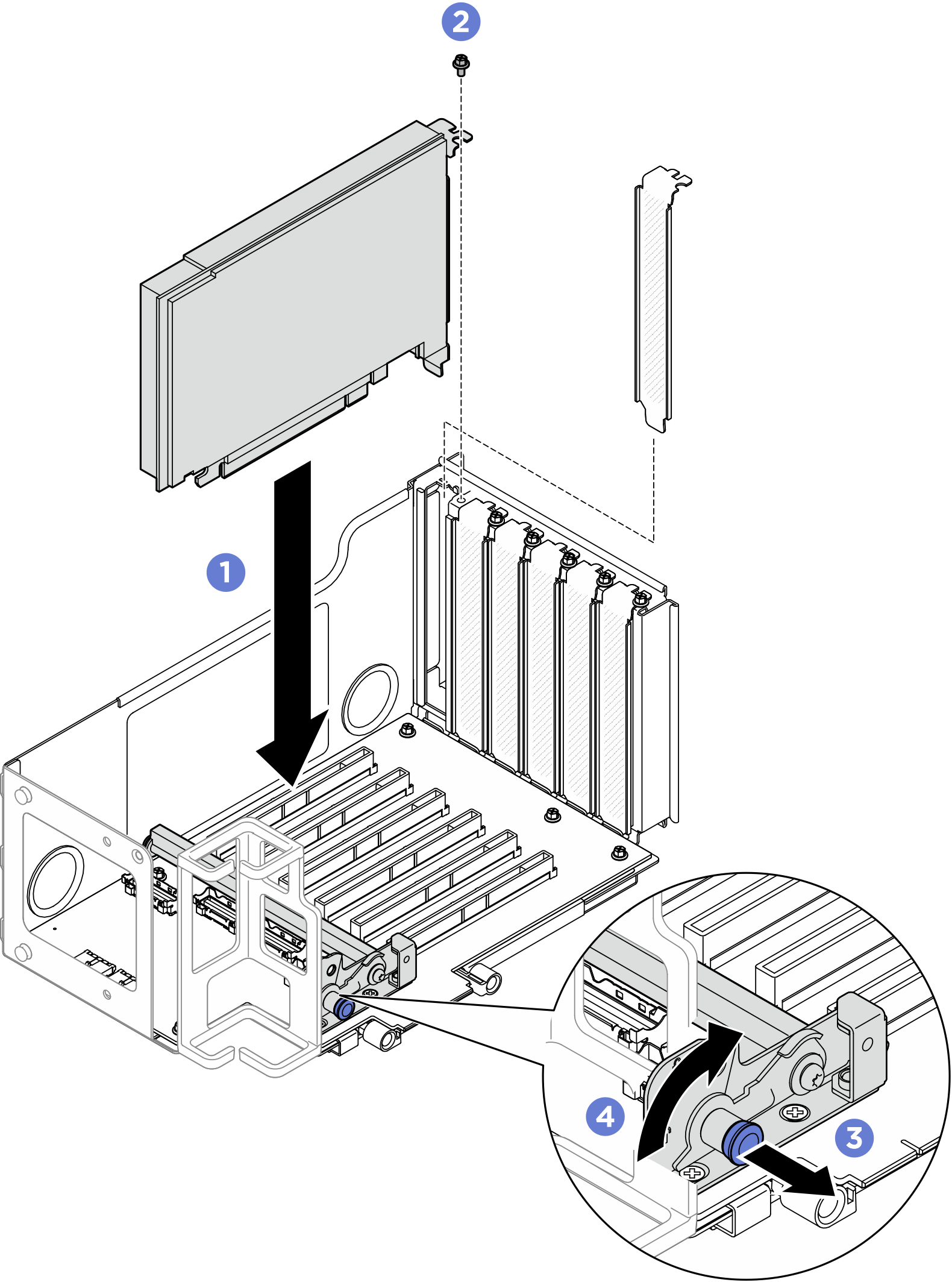

    Figure 2. Installation d’un adaptateur PCIe dans une carte mezzanine

    Installing PCIe adapter to riser
    1. Alignez l’adaptateur avec le connecteur de la carte mezzanine PCIe. Ensuite, appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit bien installé et que son support soit également fixé.
    2. Fixez l’adaptateur avec une vis.
    3. Tirez sur le piston qui maintient le dispositif de retenue de l’adaptateur PCIe.
    4. Fermez le dispositif de retenue de l’adaptateur PCIe en position verrouillée.

Installation d’un adaptateur PCIe dans une carte mezzanine demi hauteur à six emplacements​

Procédure

  1. Si un obturateur a été installé dans l’emplacement sur la carte mezzanine PCIe, retirez la vis qui le fixe, puis retirez-le.
  2. Installez l'adaptateur PCIe.

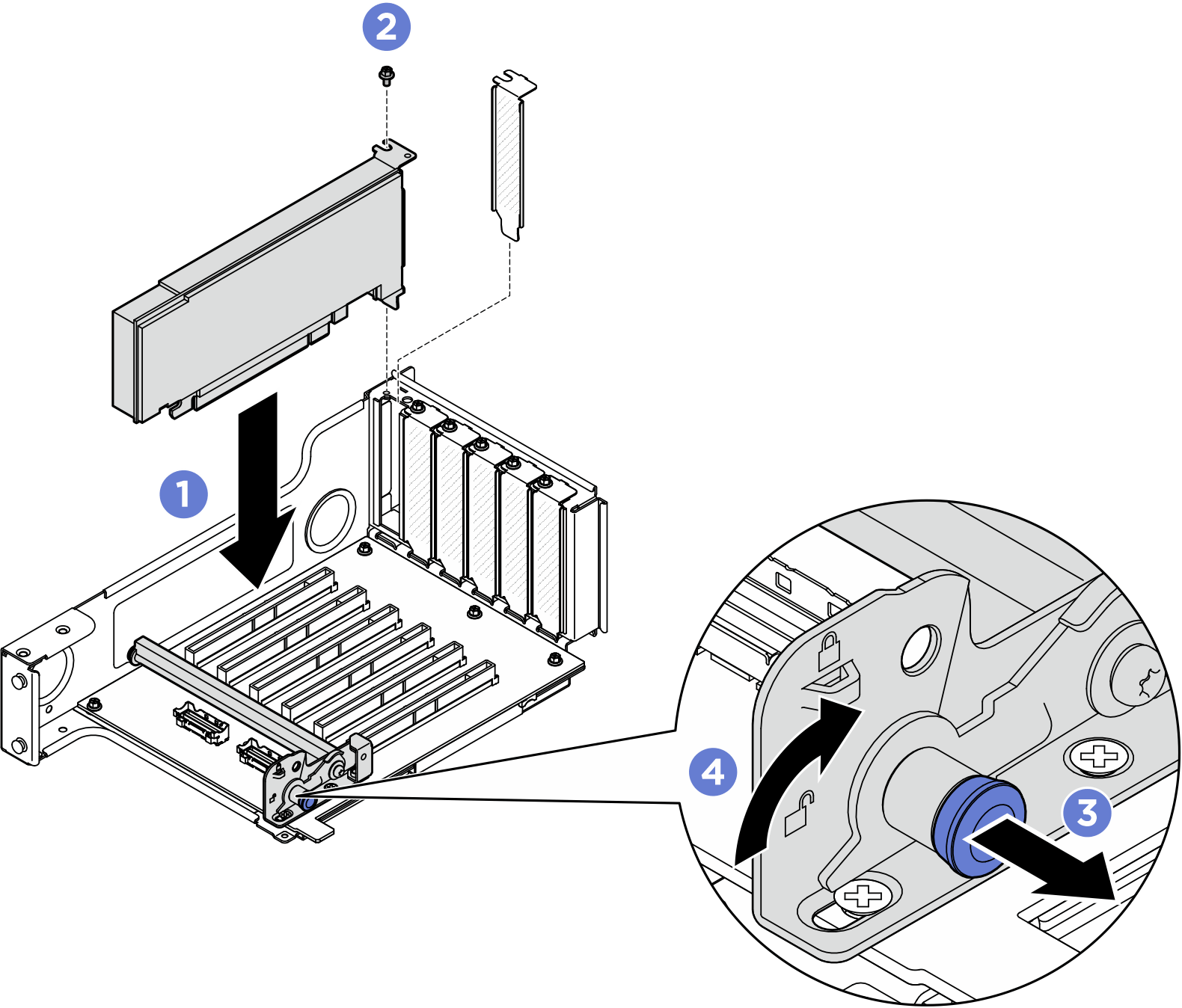

    Figure 3. Installation d’un adaptateur PCIe dans une carte mezzanine

    Installing PCIe adapter to riser
    1. Alignez l’adaptateur avec le connecteur de la carte mezzanine PCIe. Ensuite, appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit bien installé et que son support soit également fixé.
    2. Fixez l’adaptateur avec une vis.
    3. Tirez sur le piston qui maintient le dispositif de retenue de l’adaptateur PCIe.
    4. Fermez le dispositif de retenue de l’adaptateur PCIe en position verrouillée.

Après avoir terminé

  1. Réinstallez les cartes mezzanines PCIe. Pour plus d'informations, voir Installation de la carte mezzanine PCIe.

  2. Réinstallez la traverse. Pour plus d'informations, voir Installation de la traverse.

  3. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  4. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  5. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
