Retrait d’un adaptateur PCIe

Suivez les instructions de cette section pour retirer un adaptateur PCIe.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Remarque
Reportez-vous aux procédures qui correspondent à votre configuration afin de suivre la bonne procédure de retrait.

Retrait d’un adaptateur PCIe d’une carte mezzanine FH à deux emplacements​

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  3. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
  4. Retirez la traverse. Pour plus d'informations, voir Retrait de la traverse.
  5. Retirez la carte mezzanine PCIe où l’adaptateur PCIe est installé. Voir Retrait de la carte mezzanine PCIe.
  6. Retirez l'adaptateur PCIe.

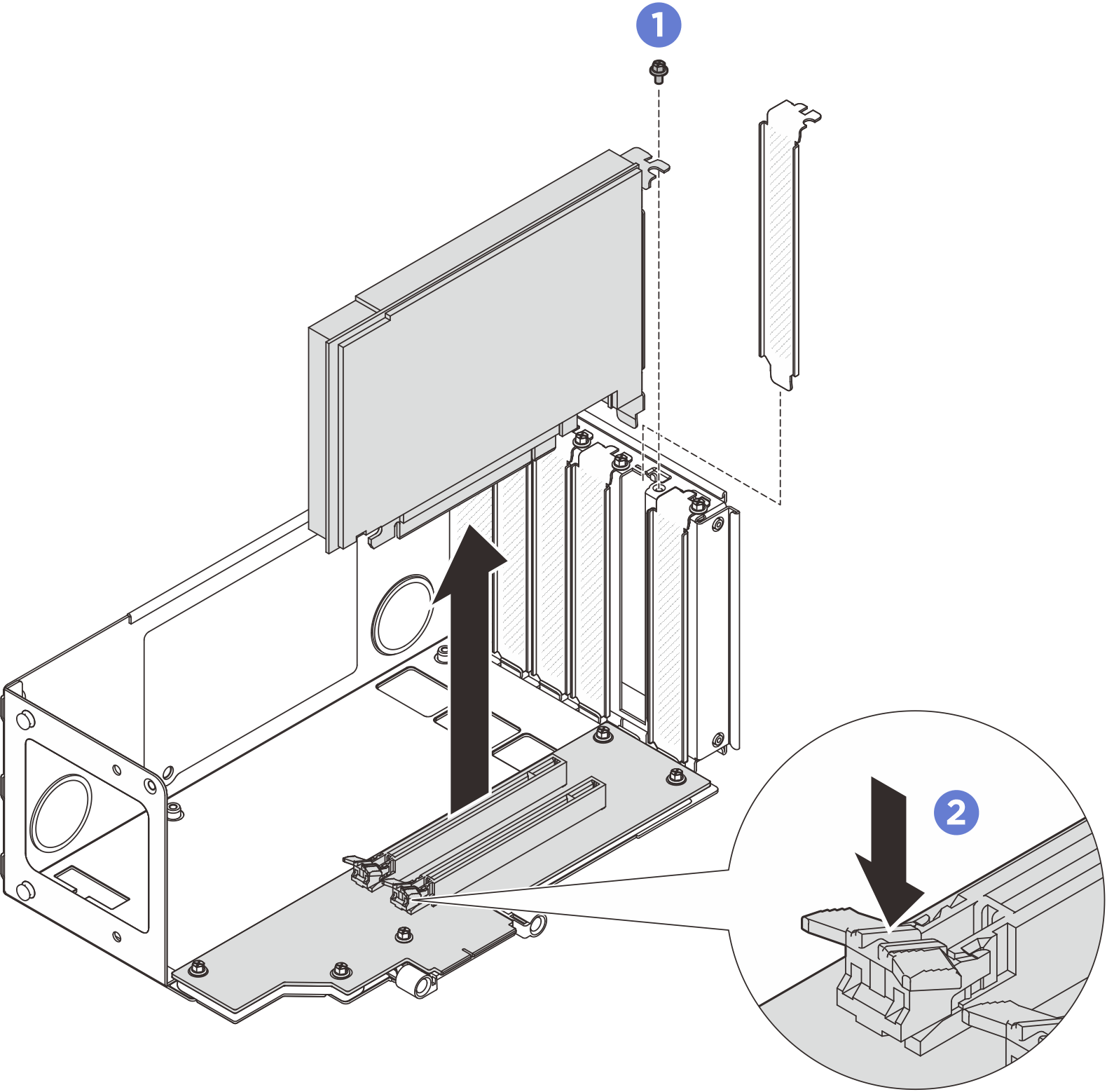

    Figure 1. Retrait d’un adaptateur PCIe de la carte mezzanine

    Removing PCIe adapter from riser
    1. Retirez la vis qui maintient l’adaptateur à la carte mezzanine PCIe.
    2. Appuyez sur le loquet pour dégager l’adaptateur de la carte mezzanine PCIe.
    3. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.

Retrait d’un adaptateur PCIe d’une carte mezzanine FH à six emplacements​

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  3. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
  4. Retirez la traverse. Pour plus d'informations, voir Retrait de la traverse.
  5. Retirez la carte mezzanine PCIe où l’adaptateur PCIe est installé. Voir Retrait de la carte mezzanine PCIe.
  6. Retirez l'adaptateur PCIe.

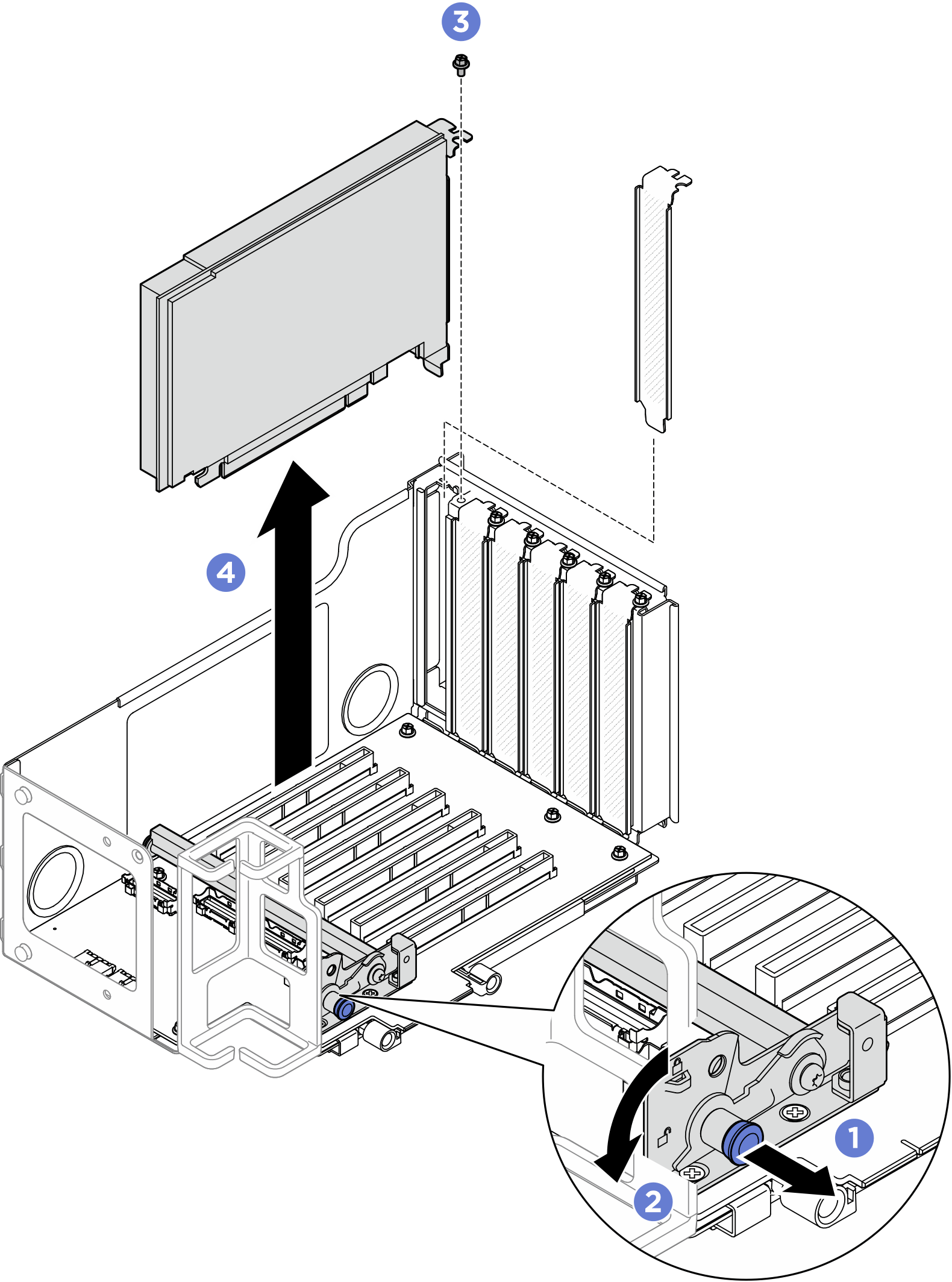

    Figure 2. Retrait d’un adaptateur PCIe de la carte mezzanine

    Removing PCIe adapter from riser
    1. Tirez sur le piston qui maintient le dispositif de retenue de l’adaptateur PCIe.
    2. Ouvrez la patte de retenue de l’adaptateur PCIe en position ouverte.
    3. Retirez la vis qui maintient l’adaptateur à la carte mezzanine PCIe.
    4. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.

Retrait d’un adaptateur PCIe de la carte mezzanine HH à six emplacements​

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  3. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
  4. Retirez la traverse. Pour plus d'informations, voir Retrait de la traverse.
  5. Retirez la carte mezzanine PCIe où l’adaptateur PCIe est installé. Voir Retrait de la carte mezzanine PCIe.
  6. Retirez l'adaptateur PCIe.

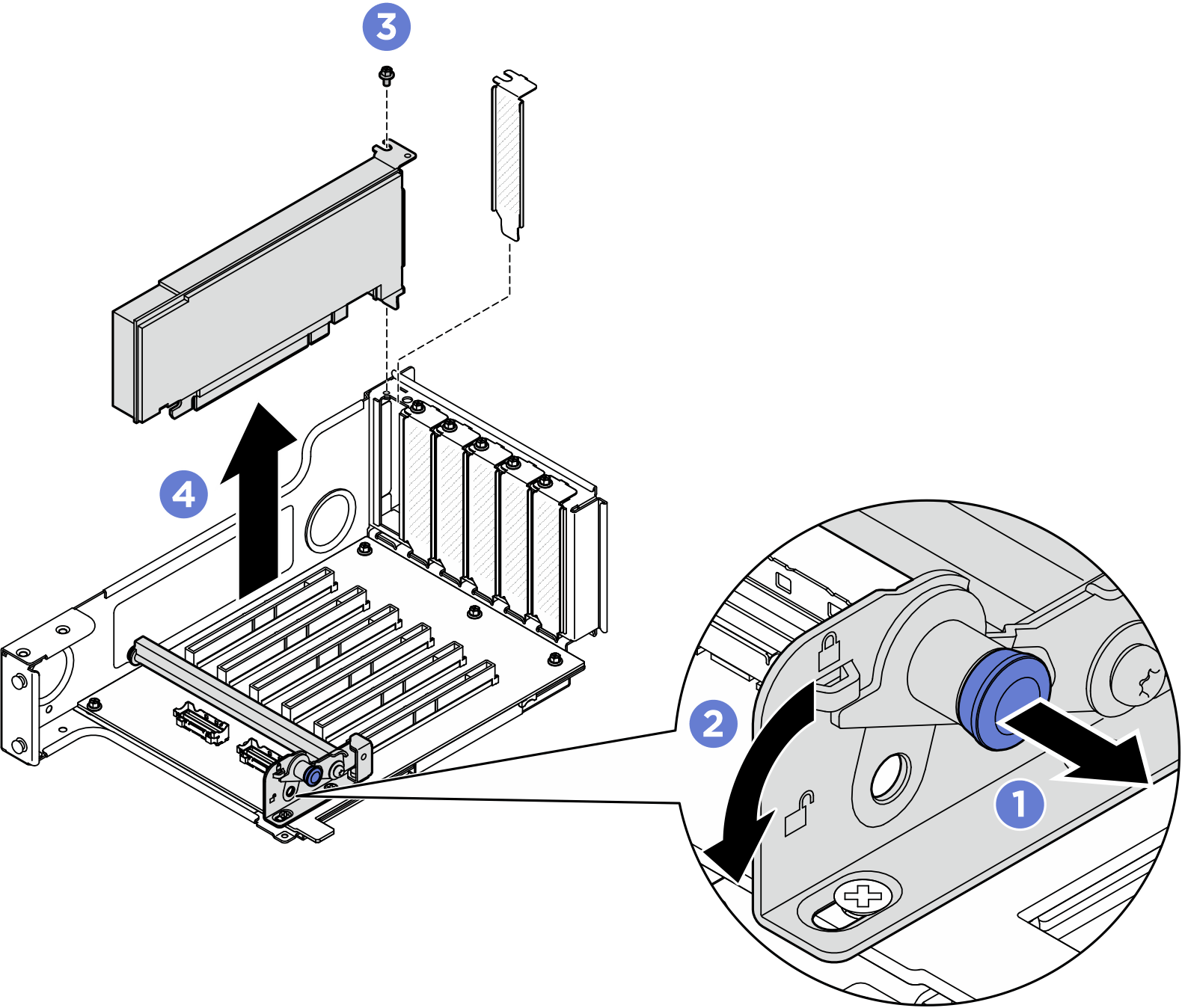

    Figure 3. Retrait d’un adaptateur PCIe de la carte mezzanine

    Removing PCIe adapter from riser
    1. Tirez sur le piston qui maintient le dispositif de retenue de l’adaptateur PCIe.
    2. Ouvrez la patte de retenue de l’adaptateur PCIe en position ouverte.
    3. Retirez la vis qui maintient l’adaptateur à la carte mezzanine PCIe.
    4. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.

Après avoir terminé

  1. Installez une unité de remplacement ou un obturateur. Pour plus d'informations, voir Installation d’un adaptateur PCIe.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
