Extracción de un adaptador PCIe

Siga las instrucciones que aparecen en esta sección para extraer un adaptador PCIe.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Nota
Dependiendo de su configuración, siga los procedimientos que se indican a continuación para el procedimiento de extracción adecuado.

Extracción del adaptador PCIe de la tarjeta de expansión FH de dos ranuras​

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
  4. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
  5. Quite la tarjeta de expansión PCIe donde está instalado el adaptador de PCIe. Consulte Extracción de la tarjeta de expansión PCIe.
  6. Extracción del adaptador PCIe.
    Figura 1. Extracción del adaptador PCIe de la expansión

    Removing PCIe adapter from riser
    1. Quite el tornillo que fija el adaptador a la tarjeta de expansión PCIe.
    2. Presione el pestillo para desenganchar el adaptador de la tarjeta de expansión PCIe.
    3. Sujete el adaptador PCIe por los bordes y tire de él con cuidado hacia fuera de la ranura de PCIe.

Extracción del adaptador PCIe de la expansión FH de seis ranuras​

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
  4. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
  5. Quite la tarjeta de expansión PCIe donde está instalado el adaptador de PCIe. Consulte Extracción de la tarjeta de expansión PCIe.
  6. Extracción del adaptador PCIe.

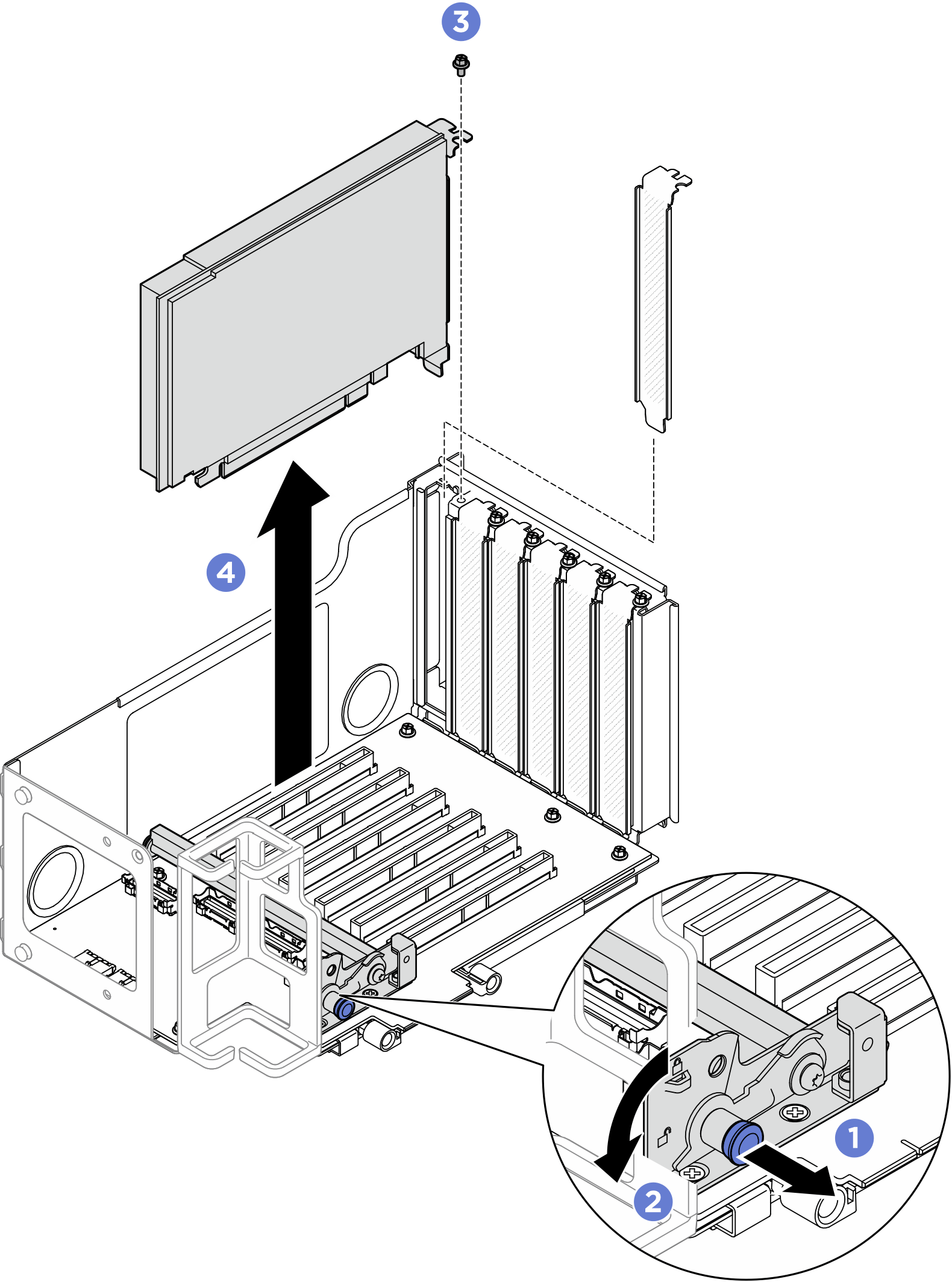

    Figura 2. Extracción del adaptador PCIe de la expansión

    Removing PCIe adapter from riser
    1. Tire del émbolo que fija el elemento de sujeción del adaptador PCIe.
    2. Abra el elemento de sujeción del adaptador PCIe a la posición de desbloqueado.
    3. Quite el tornillo que fija el adaptador a la tarjeta de expansión PCIe.
    4. Sujete el adaptador PCIe por los bordes y tire de él con cuidado hacia fuera de la ranura de PCIe.

Extracción del adaptador PCIe de la tarjeta de expansión HH de seis ranuras​

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
  4. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
  5. Quite la tarjeta de expansión PCIe donde está instalado el adaptador de PCIe. Consulte Extracción de la tarjeta de expansión PCIe.
  6. Extracción del adaptador PCIe.

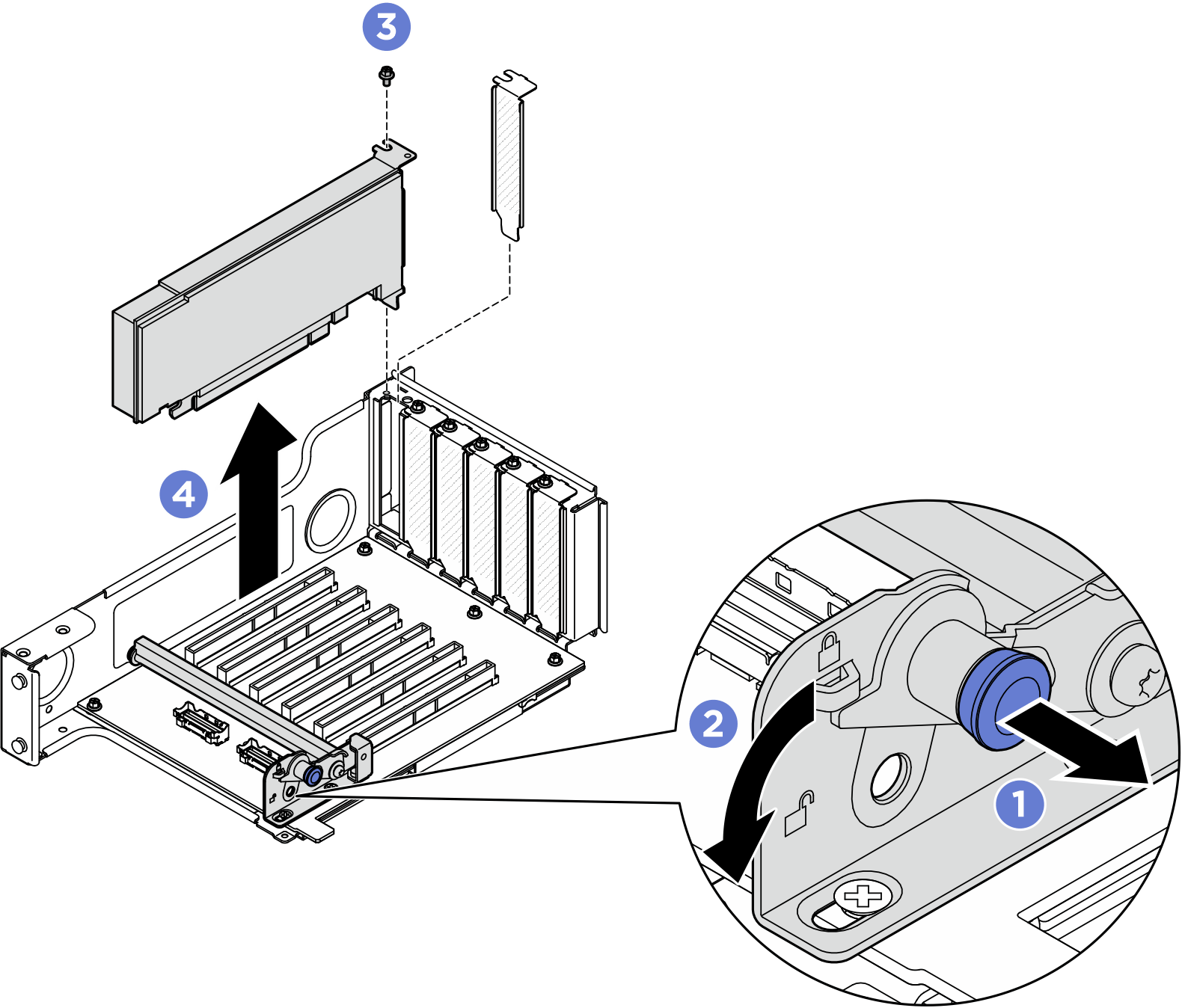

    Figura 3. Extracción del adaptador PCIe de la expansión

    Removing PCIe adapter from riser
    1. Tire del émbolo que fija el elemento de sujeción del adaptador PCIe.
    2. Abra el elemento de sujeción del adaptador PCIe a la posición de desbloqueado.
    3. Quite el tornillo que fija el adaptador a la tarjeta de expansión PCIe.
    4. Sujete el adaptador PCIe por los bordes y tire de él con cuidado hacia fuera de la ranura de PCIe.

Después de finalizar

  1. Instale un relleno o una unidad de sustitución. Consulte Instalación de un adaptador PCIe.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
