Remover um adaptador PCIe

Siga as instruções nesta seção para remover um adaptador PCIe.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de remoção adequado.

Remover adaptador PCIe da placa riser FH de dois slots​

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova a placa riser PCIe onde o adaptador PCIe está instalado. Consulte Remover a placa riser PCIe.
  6. Remova o adaptador PCIe.

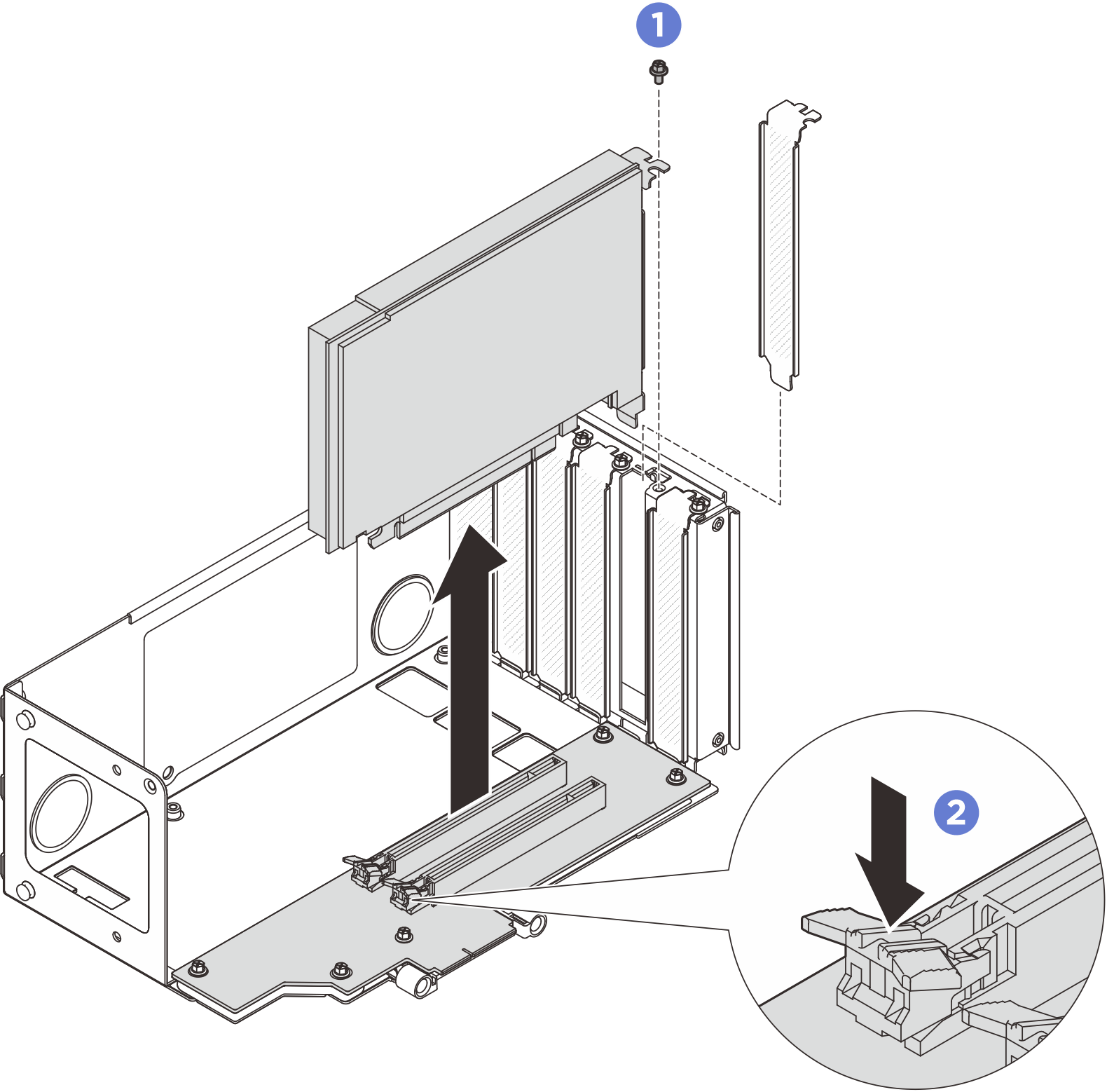

    Figura 1. Removendo o adaptador PCIe da placa riser

    Removing PCIe adapter from riser
    1. Remova o parafuso que prende o adaptador na placa riser PCIe.
    2. Pressione a trava para desencaixar o adaptador da placa riser PCIe.
    3. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.

Remover adaptador PCIe da placa riser FH de seis slots​

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova a placa riser PCIe onde o adaptador PCIe está instalado. Consulte Remover a placa riser PCIe.
  6. Remova o adaptador PCIe.

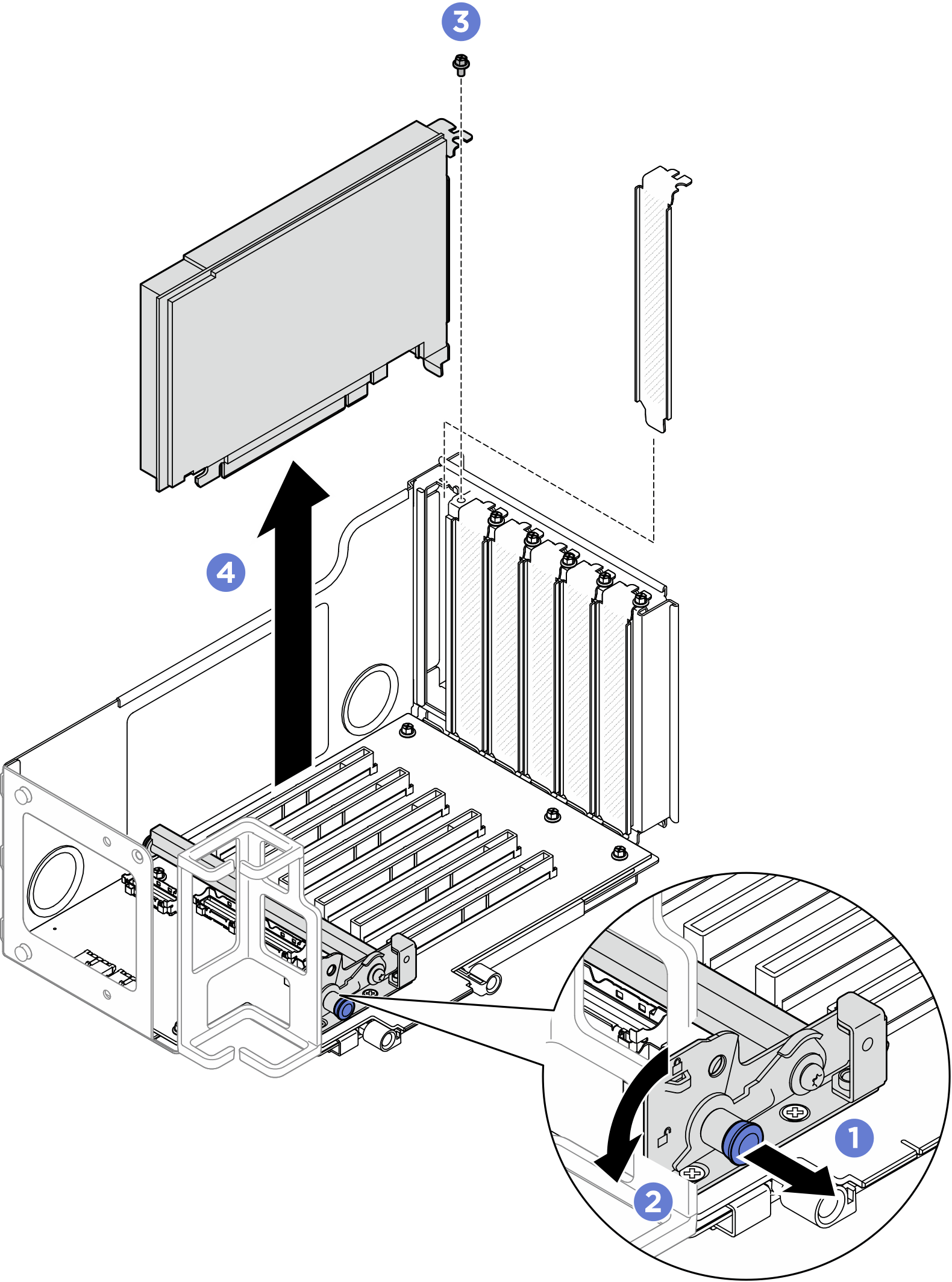

    Figura 2. Removendo o adaptador PCIe da placa riser

    Removing PCIe adapter from riser
    1. Puxe o êmbolo que prende o retentor do adaptador PCIe.
    2. Abra o retentor do adaptador PCIe para a posição destravada.
    3. Remova o parafuso que prende o adaptador na placa riser PCIe.
    4. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.

Remover adaptador PCIe da placa riser HH de seis slots​

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova a placa riser PCIe onde o adaptador PCIe está instalado. Consulte Remover a placa riser PCIe.
  6. Remova o adaptador PCIe.

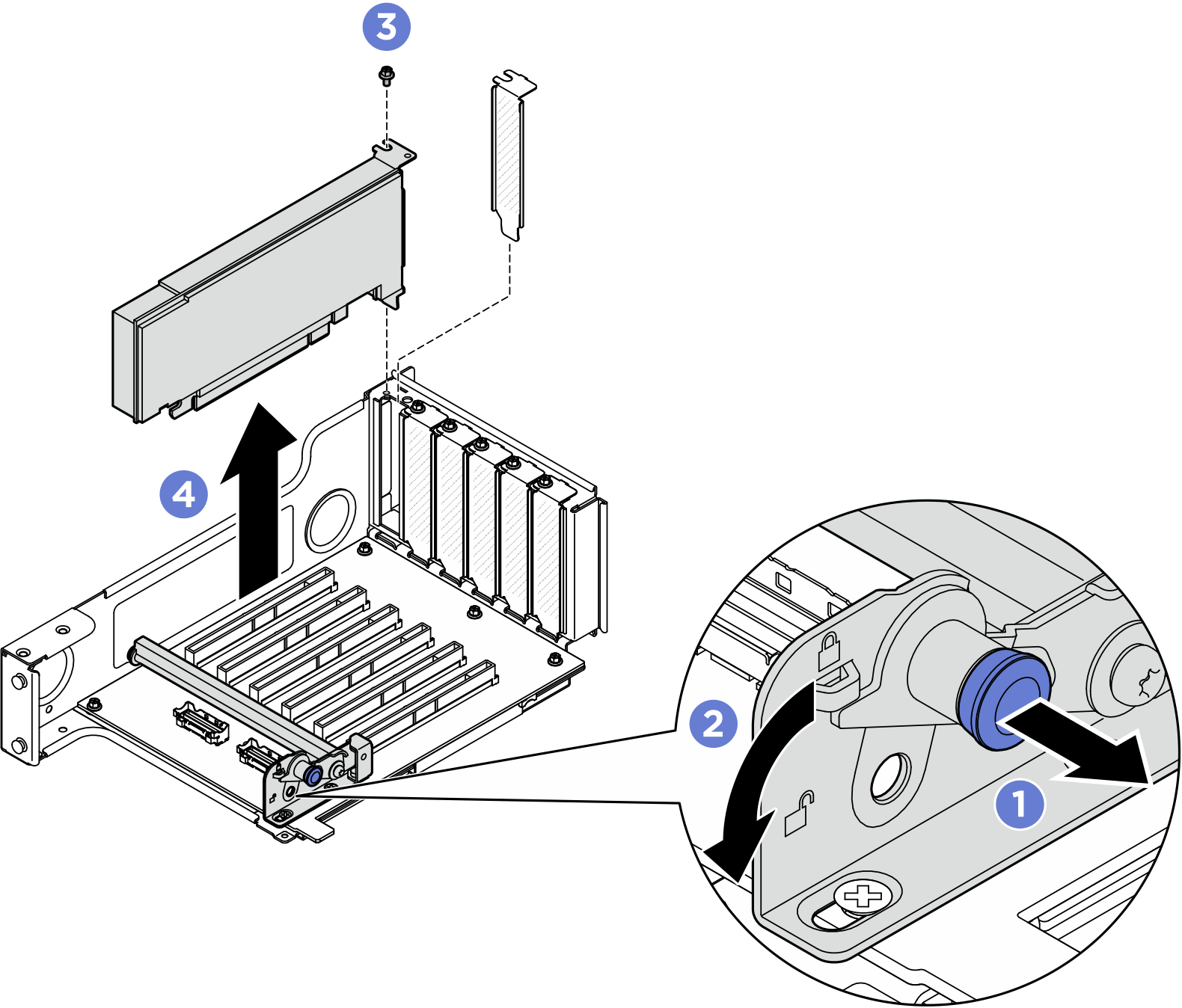

    Figura 3. Removendo o adaptador PCIe da placa riser

    Removing PCIe adapter from riser
    1. Puxe o êmbolo que prende o retentor do adaptador PCIe.
    2. Abra o retentor do adaptador PCIe para a posição destravada.
    3. Remova o parafuso que prende o adaptador na placa riser PCIe.
    4. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.

Depois de concluir

  1. Instale uma unidade de substituição ou m preenchimento. Consulte Instalar um adaptador PCIe.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
