卸下 PCIe 配接卡

請依照本節中的指示卸下 PCIe 配接卡。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註
視您的配置而定，遵循下面對應的程序進行正確的卸下程序。

從雙插槽 FH 擴充卡卸下 PCIe 配接卡​

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下前方上蓋。請參閱卸下前方上蓋。
  3. 卸下後方上蓋。請參閱卸下後方上蓋。
  4. 卸下橫槓。請參閱卸下橫槓。
  5. 卸下安裝 PCIe 配接卡的 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
  6. 卸下 PCIe 配接卡。

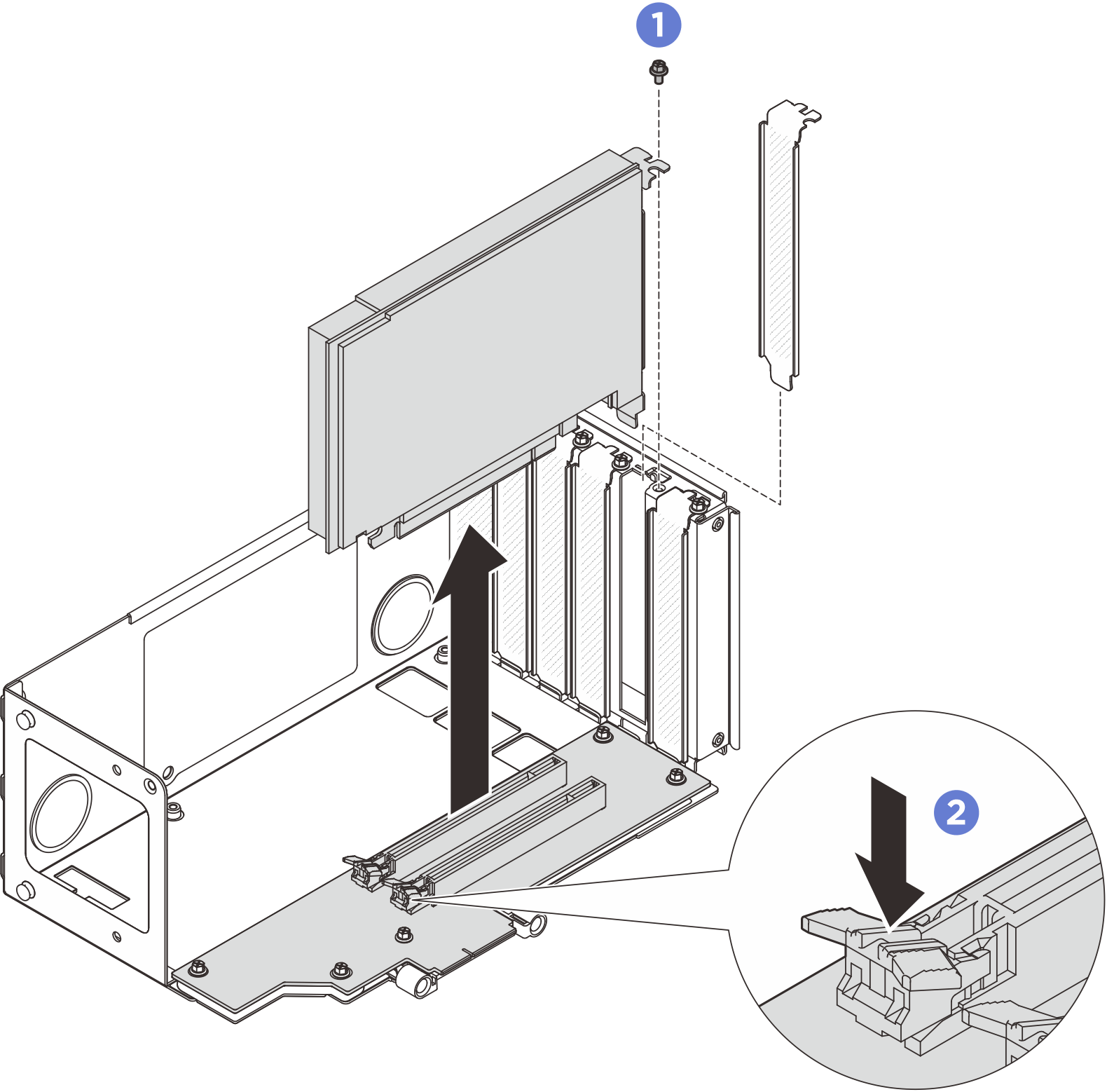

    圖 1. 從擴充卡卸下 PCIe 配接卡

    Removing PCIe adapter from riser
    1. 卸下將配接卡固定在 PCIe 擴充卡的螺絲。
    2. 按壓閂鎖以使配接卡與 PCIe 擴充卡分開。
    3. 抓住 PCIe 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

從六插槽 FH 擴充卡卸下 PCIe 配接卡​

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下前方上蓋。請參閱卸下前方上蓋。
  3. 卸下後方上蓋。請參閱卸下後方上蓋。
  4. 卸下橫槓。請參閱卸下橫槓。
  5. 卸下安裝 PCIe 配接卡的 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
  6. 卸下 PCIe 配接卡。

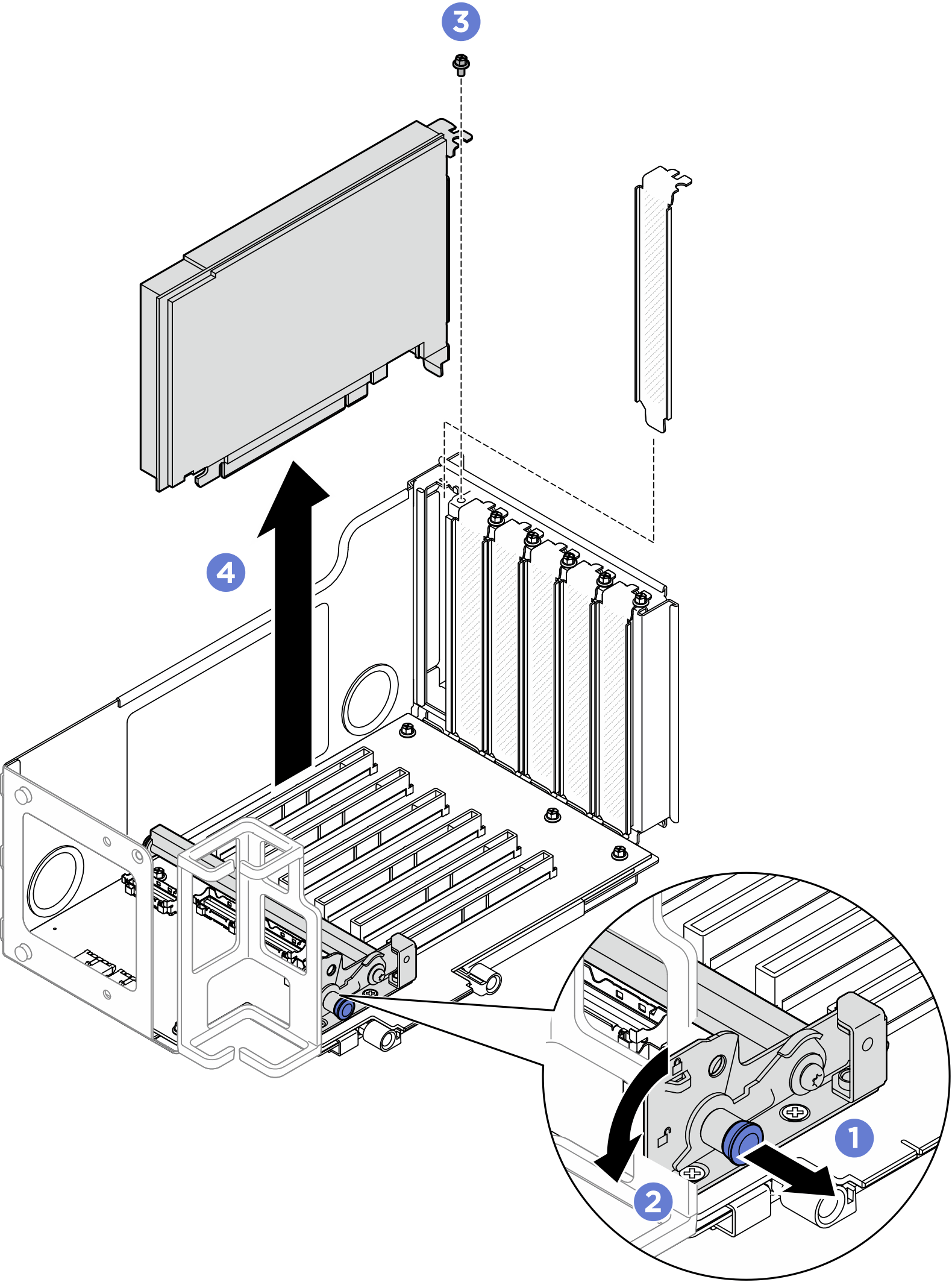

    圖 2. 從擴充卡卸下 PCIe 配接卡

    Removing PCIe adapter from riser
    1. 拉動固定 PCIe 配接卡固定器的柱塞。
    2. 將 PCIe 配接卡固定器打開到解除鎖定位置。
    3. 卸下將配接卡固定在 PCIe 擴充卡的螺絲。
    4. 抓住 PCIe 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

從六插槽 HH 擴充卡卸下 PCIe 配接卡​

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下前方上蓋。請參閱卸下前方上蓋。
  3. 卸下後方上蓋。請參閱卸下後方上蓋。
  4. 卸下橫槓。請參閱卸下橫槓。
  5. 卸下安裝 PCIe 配接卡的 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
  6. 卸下 PCIe 配接卡。

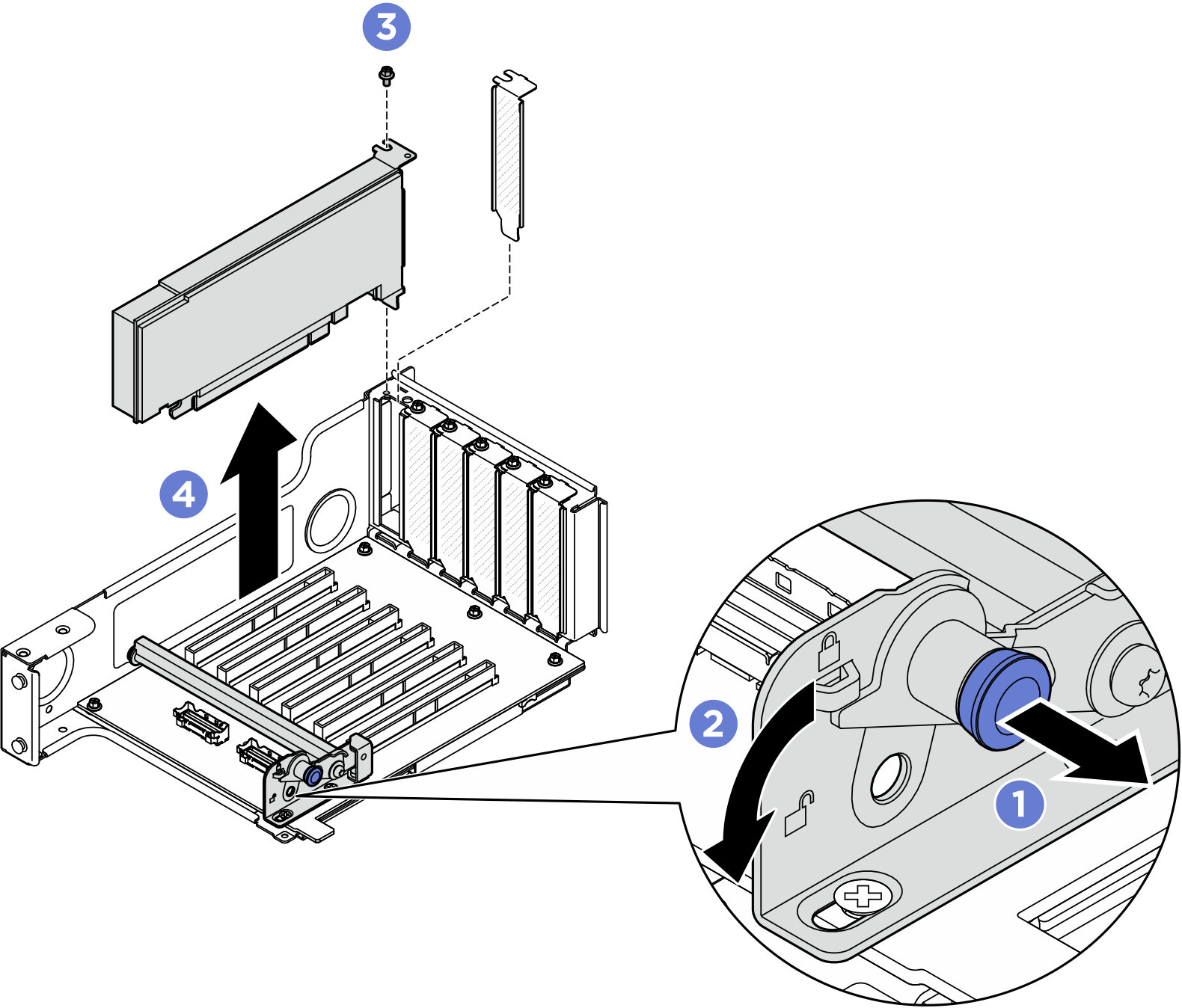

    圖 3. 從擴充卡卸下 PCIe 配接卡

    Removing PCIe adapter from riser
    1. 拉動固定 PCIe 配接卡固定器的柱塞。
    2. 將 PCIe 配接卡固定器打開到解除鎖定位置。
    3. 卸下將配接卡固定在 PCIe 擴充卡的螺絲。
    4. 抓住 PCIe 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

在您完成之後

  1. 安裝替換裝置或填充板。請參閱安裝 PCIe 配接卡。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
