安裝 PCIe 配接卡

請依照本節中的指示安裝 PCIe 配接卡。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

視您的配置而定，遵循下面對應的程序進行正確的安裝程序。
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

將 PCIe 配接卡安裝到雙插槽 FH 擴充卡​

程序

  1. 如果填充板已安裝在 PCIe 擴充卡上的插槽中，請將固定用的螺絲卸下，然後卸下填充板。
  2. 安裝 PCIe 配接卡。

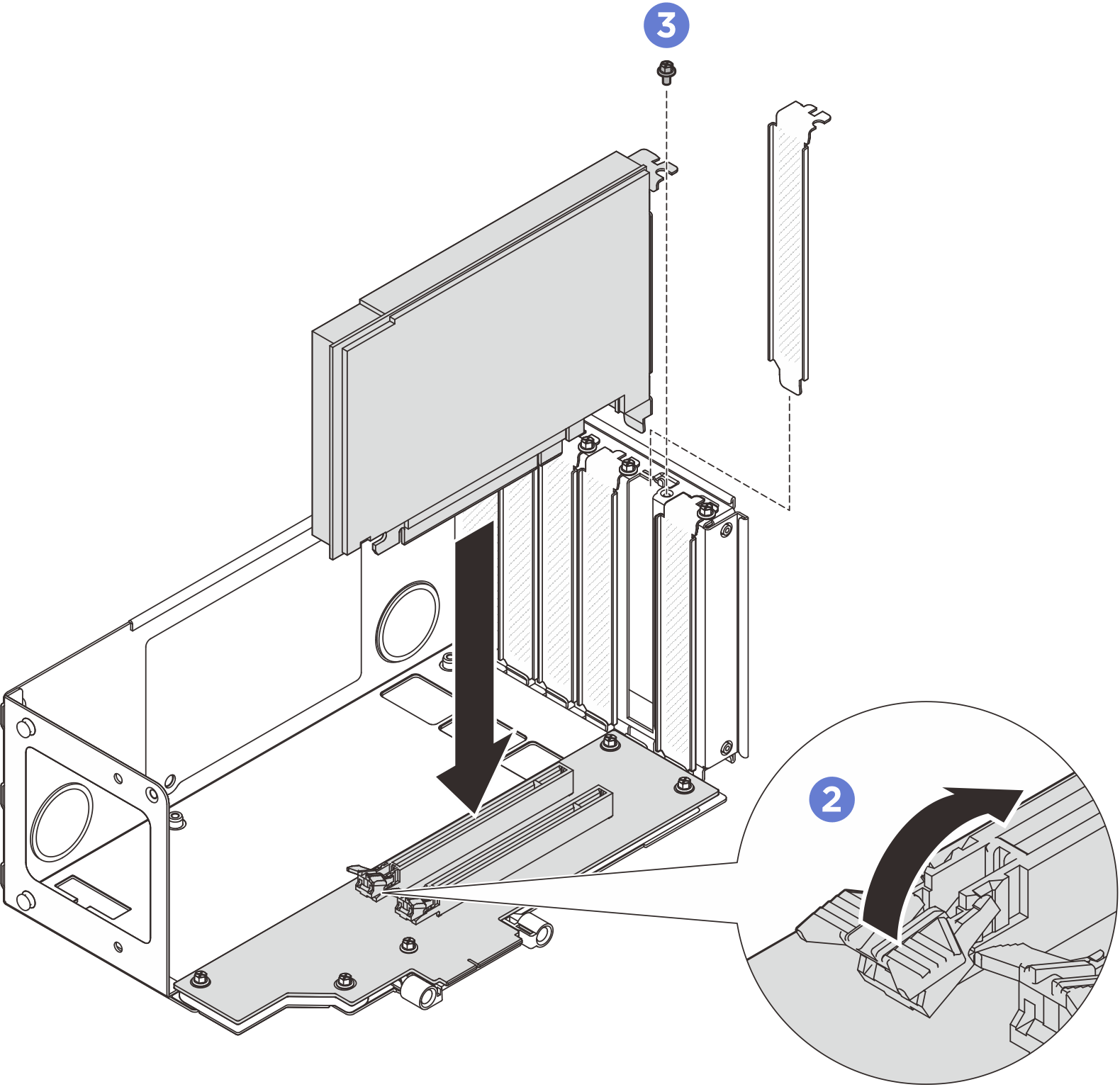

    圖 1. 將 PCIe 配接卡安裝到擴充卡

    Installing PCIe adapter to riser
    1. 將配接卡對齊 PCIe 擴充卡上的接頭；然後，小心地將 PCIe 配接卡直接壓入插槽，直到其固定到位且其托架也固定為止。
    2. 確保閂鎖卡入鎖定位置。
    3. 用螺絲固定配接卡。

將 PCIe 配接卡安裝到六插槽 FH 擴充卡​

程序

  1. 如果填充板已安裝在 PCIe 擴充卡上的插槽中，請將固定用的螺絲卸下，然後卸下填充板。
  2. 安裝 PCIe 配接卡。

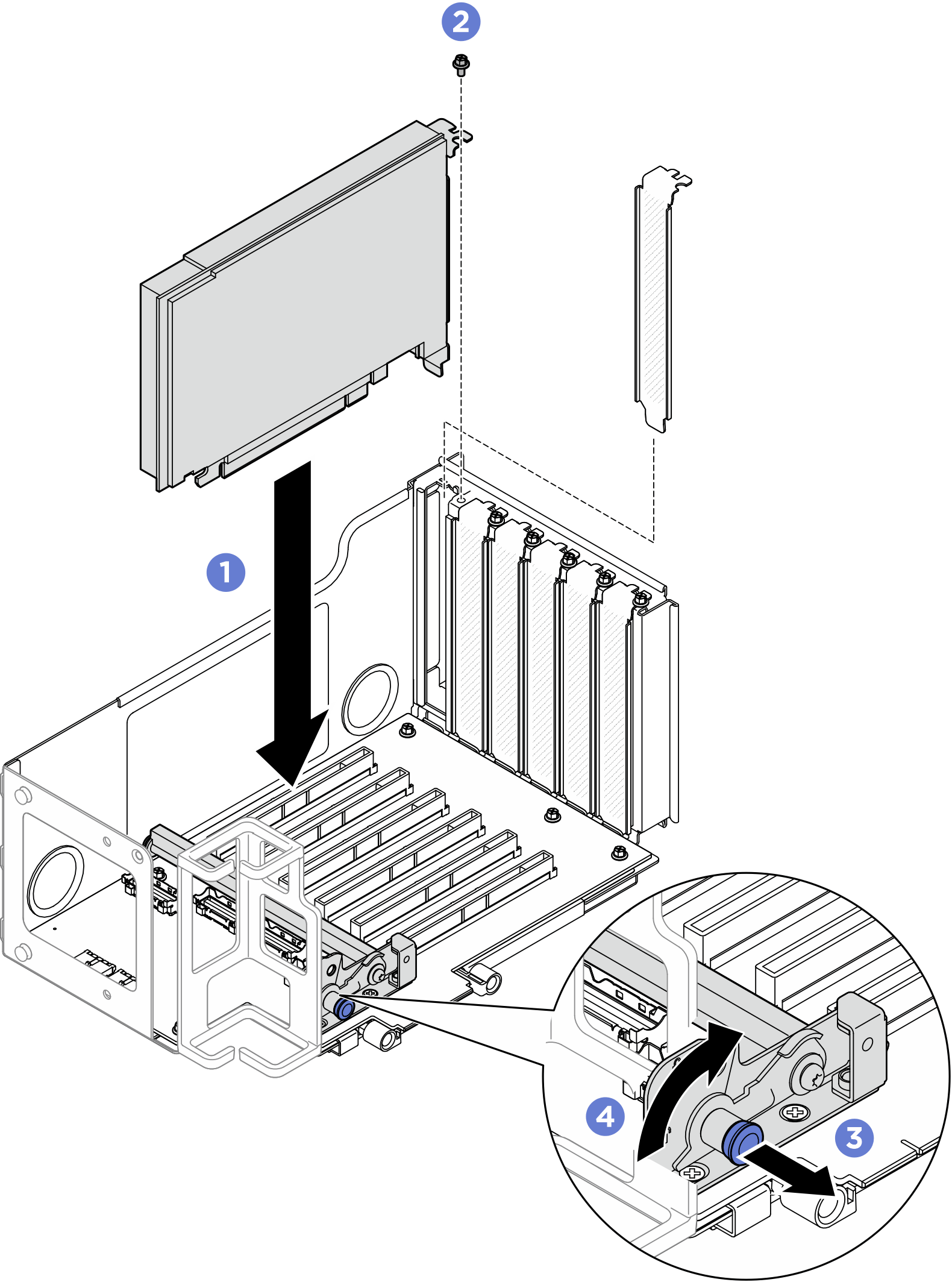

    圖 2. 將 PCIe 配接卡安裝到擴充卡

    Installing PCIe adapter to riser
    1. 將配接卡對齊 PCIe 擴充卡上的接頭；然後，小心地將 PCIe 配接卡直接壓入插槽，直到其固定到位且其托架也固定為止。
    2. 用螺絲固定配接卡。
    3. 拉動固定 PCIe 配接卡固定器的柱塞。
    4. 將 PCIe 配接卡固定器閉合到鎖定位置。

將 PCIe 配接卡安裝到六插槽 HH 擴充卡​

程序

  1. 如果填充板已安裝在 PCIe 擴充卡上的插槽中，請將固定用的螺絲卸下，然後卸下填充板。
  2. 安裝 PCIe 配接卡。

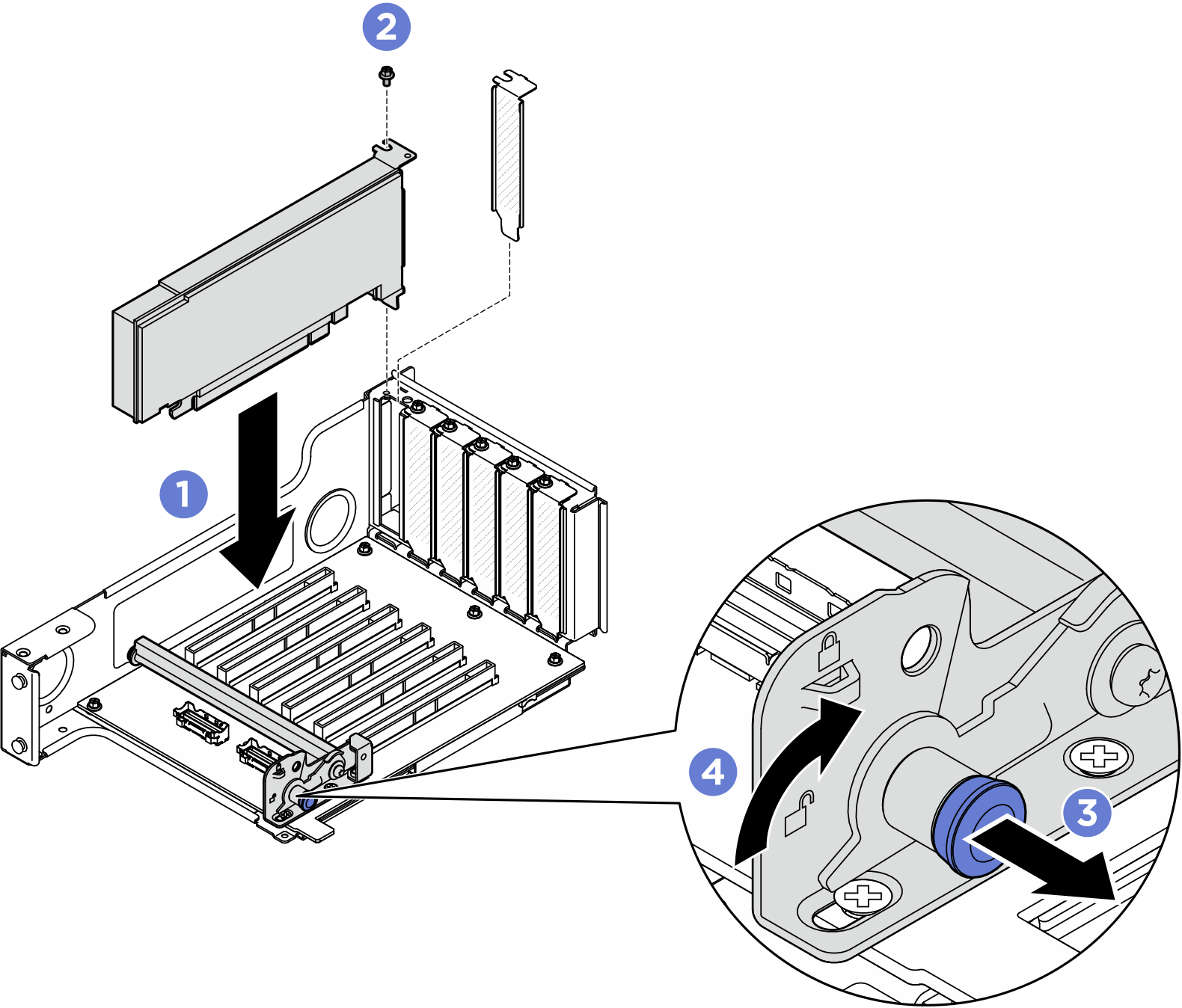

    圖 3. 將 PCIe 配接卡安裝到擴充卡

    Installing PCIe adapter to riser
    1. 將配接卡對齊 PCIe 擴充卡上的接頭；然後，小心地將 PCIe 配接卡直接壓入插槽，直到其固定到位且其托架也固定為止。
    2. 用螺絲固定配接卡。
    3. 拉動固定 PCIe 配接卡固定器的柱塞。
    4. 將 PCIe 配接卡固定器閉合到鎖定位置。

在您完成之後

  1. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。

  2. 重新安裝橫槓。請參閱安裝橫槓。

  3. 重新安裝後方上蓋。請參閱安裝後方上蓋。

  4. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  5. 完成零件更換。請參閱完成零件更換。
