Instalación de un adaptador PCIe

Siga las instrucciones que aparecen en esta sección para instalar un adaptador PCIe.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Dependiendo de su configuración, siga los procedimientos que se indican a continuación para el procedimiento de instalación adecuado.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Instalación del adaptador PCIe en la expansión FH de dos ranuras​

Procedimiento

  1. Si se ha instalado un relleno en la ranura de la tarjeta de expansión PCIe, quite el tornillo que lo fija y quite el relleno.
  2. Instale el adaptador PCIe.

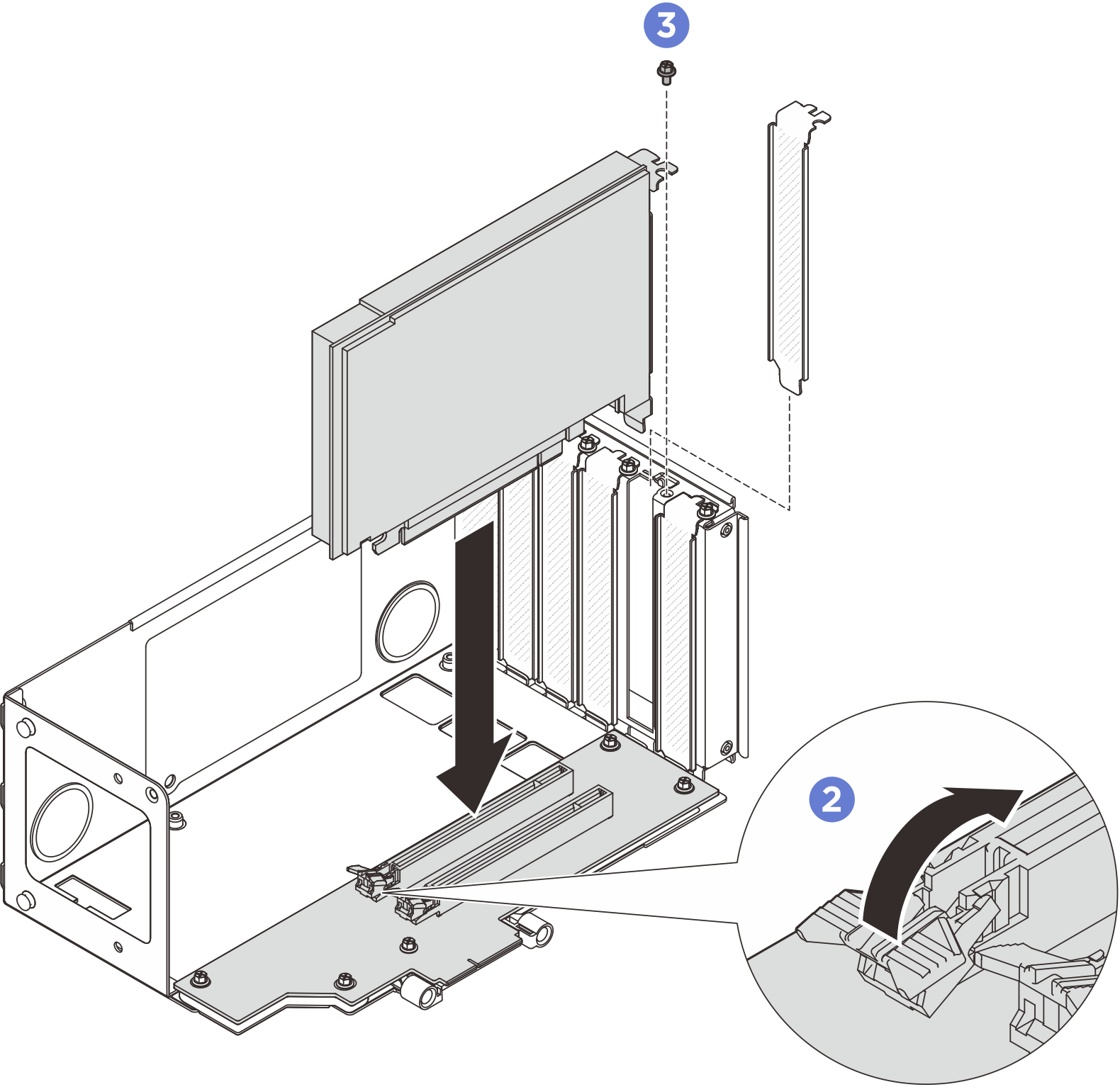

    Figura 1. Instalación de un adaptador PCIe en la expansión

    Installing PCIe adapter to riser
    1. Alinee el adaptador con el conector de la expansión de PCle y, continuación, presione con cuidado el adaptador PCIe en forma recta en la ranura hasta que quede colocado firmemente y la abrazadera también quede bien colocada.
    2. Asegúrese de que el pestillo encaje en la posición bloqueada.
    3. Fije el adaptador con un tornillo.

Instalación del adaptador PCIe en la expansión FH de seis ranuras​

Procedimiento

  1. Si se ha instalado un relleno en la ranura de la tarjeta de expansión PCIe, quite el tornillo que lo fija y quite el relleno.
  2. Instale el adaptador PCIe.

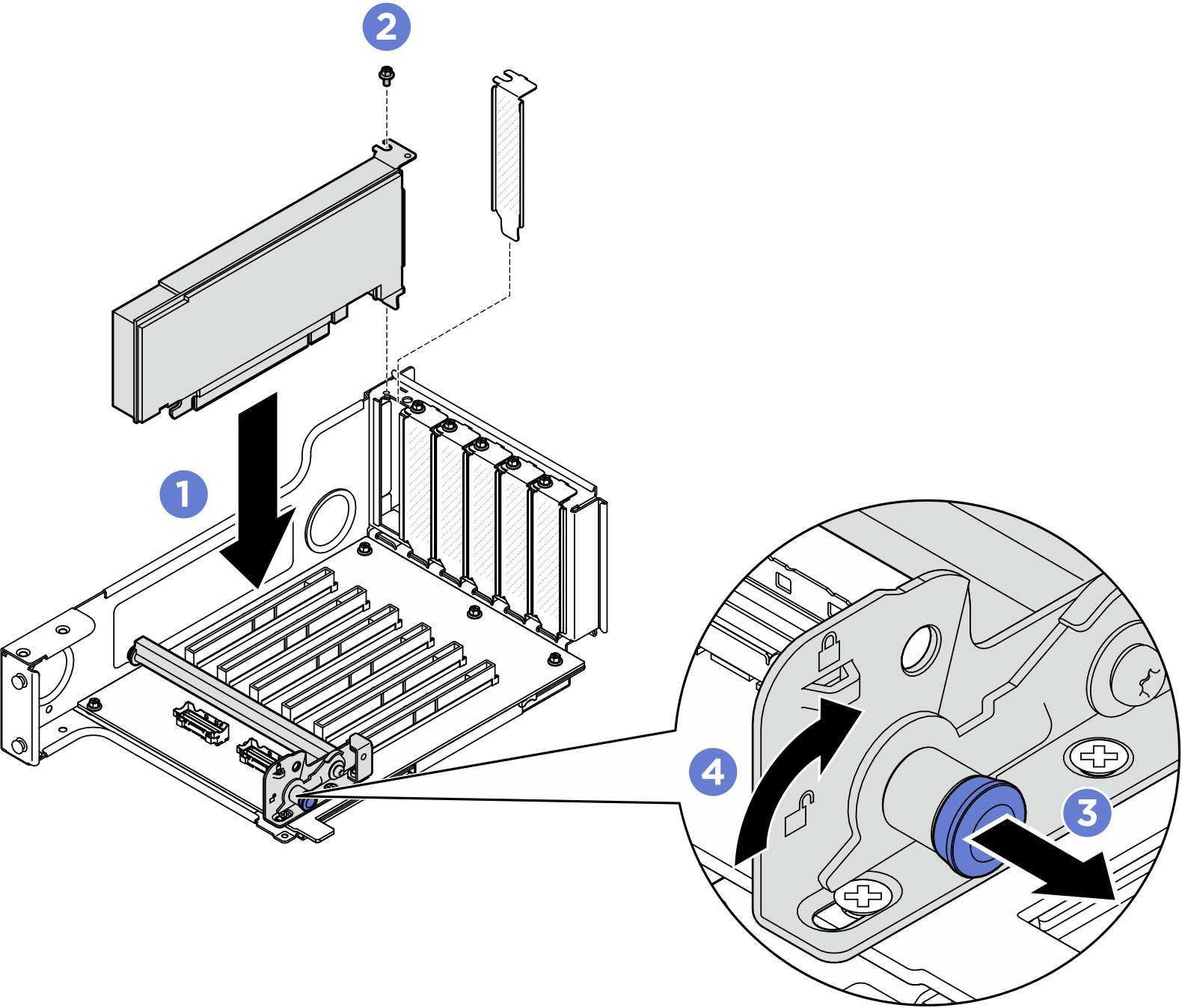

    Figura 2. Instalación de un adaptador PCIe en la expansión

    Installing PCIe adapter to riser
    1. Alinee el adaptador con el conector de la expansión de PCle y, continuación, presione con cuidado el adaptador PCIe en forma recta en la ranura hasta que quede colocado firmemente y la abrazadera también quede bien colocada.
    2. Fije el adaptador con un tornillo.
    3. Tire del émbolo que fija el elemento de sujeción del adaptador PCIe.
    4. Cierre el elemento de sujeción del adaptador PCIe a la posición de bloqueo.

Instalación del adaptador PCIe en la expansión HH de seis ranuras​

Procedimiento

  1. Si se ha instalado un relleno en la ranura de la tarjeta de expansión PCIe, quite el tornillo que lo fija y quite el relleno.
  2. Instale el adaptador PCIe.

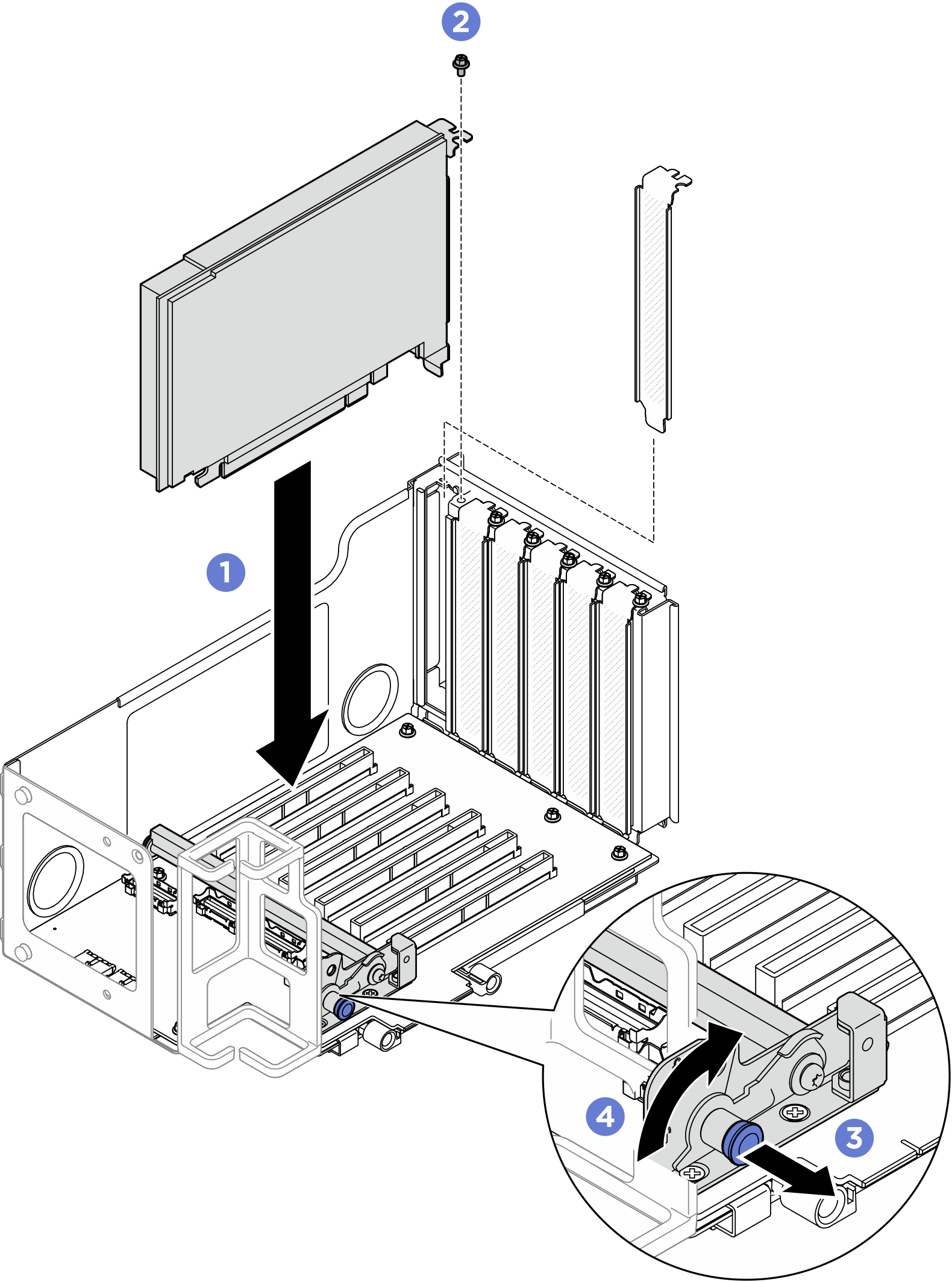

    Figura 3. Instalación de un adaptador PCIe en la expansión

    Installing PCIe adapter to riser
    1. Alinee el adaptador con el conector de la expansión de PCle y, continuación, presione con cuidado el adaptador PCIe en forma recta en la ranura hasta que quede colocado firmemente y la abrazadera también quede bien colocada.
    2. Fije el adaptador con un tornillo.
    3. Tire del émbolo que fija el elemento de sujeción del adaptador PCIe.
    4. Cierre el elemento de sujeción del adaptador PCIe a la posición de bloqueo.

Después de finalizar

  1. Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.

  2. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  3. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  4. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
