Instalación de la tarjeta de expansión PCIe

Siga las instrucciones que aparecen en esta sección para instalar la tarjeta de expansión PCIe.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Nota
Para obtener más detalles sobre los diferentes tipos expansiones, consulte Vista posterior.
Dependiendo de su configuración, siga los procedimientos que se indican a continuación para el procedimiento de instalación adecuado.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Instalación de la tarjeta de expansión PCIe 3​

Procedimiento

  1. De ser necesario, instale los adaptadores de PCIe. Consulte Instalación de un adaptador PCIe.
  2. Si se ha instalado un relleno de expansión de PCIe, extráigalo.
  3. Instale la tarjeta de expansión PCIe 3.

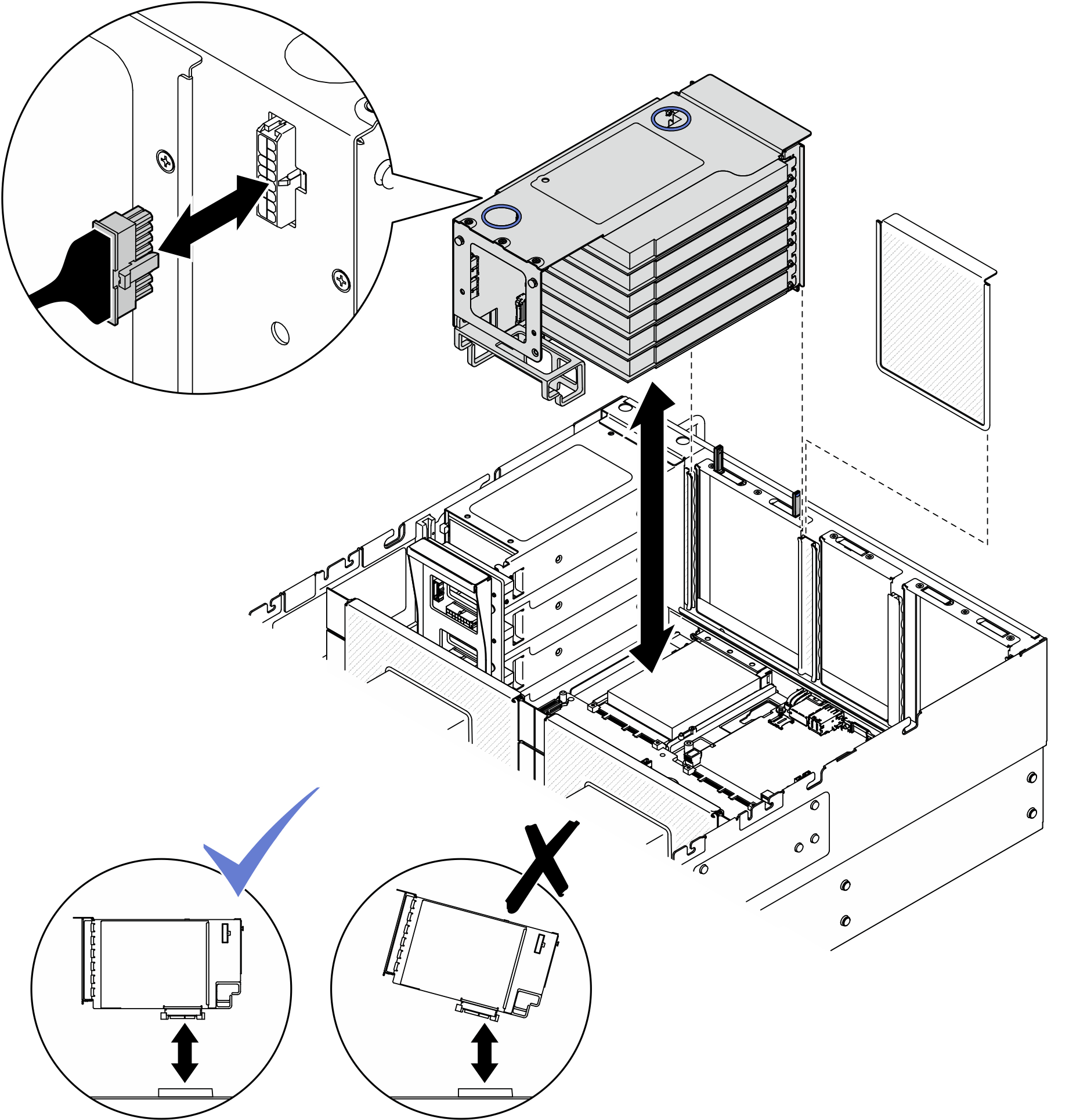

    Figura 1. Instalación de la tarjeta de expansión PCIe 3
    Installing PCIe riser 3
    1. Conecte todos los cables internos a los adaptadores de PCIe.

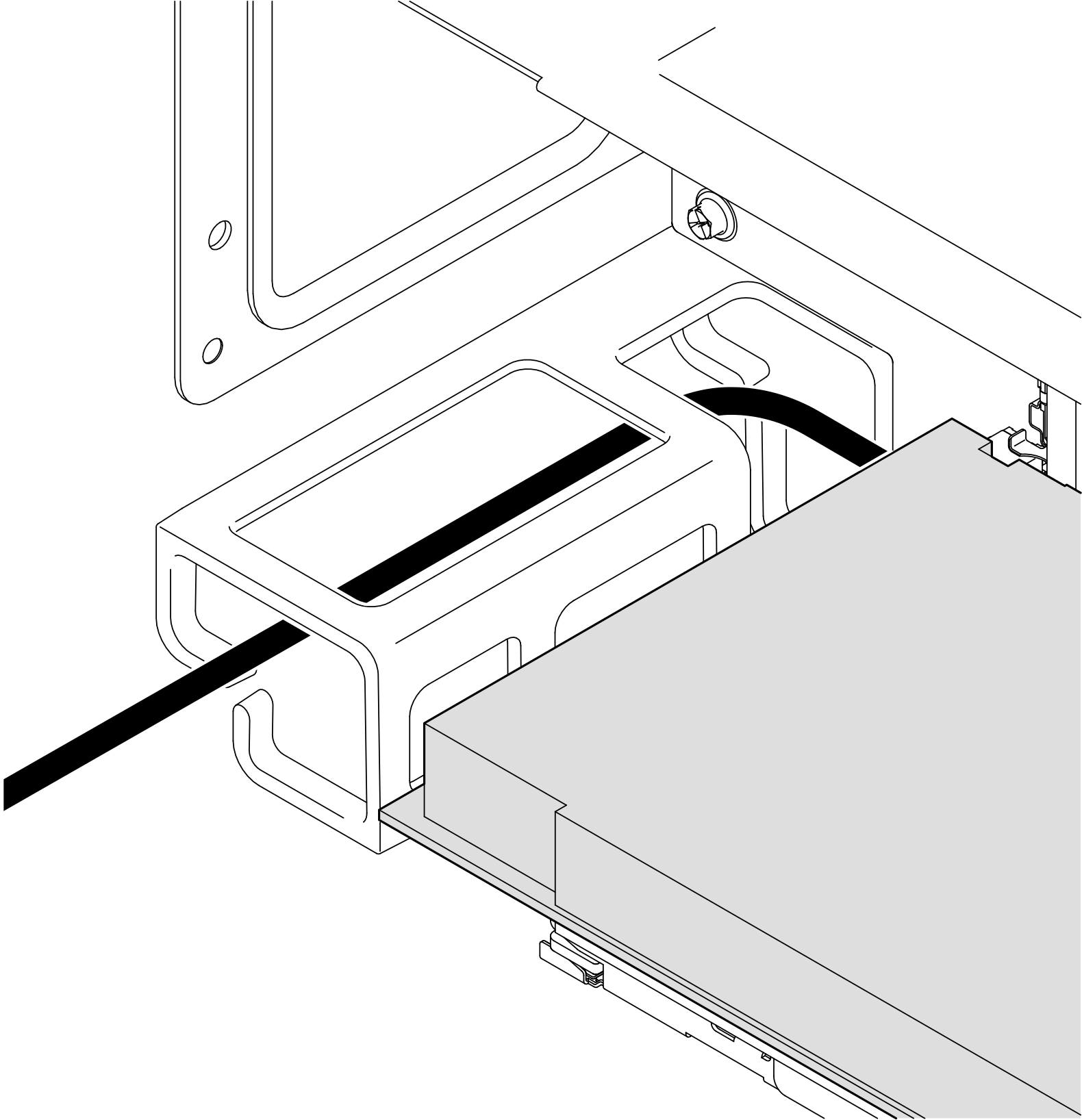

    2. Para la expansión FH de seis ranuras, disponga todos los cables internos a través del elemento de sujeción de cables tal como se muestra a continuación.

      Cables de la expansión 3 al conjunto de la placa del sistema

      RAID/HBA a la placa posterior 2 o 5


      RAID/HBA to flash power module, backplane 2 or 5

      RAID/HBA al módulo de alimentación flash 1, 2, 3 o 4

      De RAID/HBA a placa posterior 1, 3, 4 o 6


      RAID/HBA to backplane 1, 3, 4, or 6
    3. Alinee e instale la tarjeta de expansión PCIe hasta que quede bien colocada sobre las patillas y, a continuación, conecte el cable de alimentación a la tarjeta de expansión PCIe.
    4. Conecte los cables del conjunto de la tarjeta de expansión PCIe 3 al conjunto de la placa del sistema, las placas posteriores y los módulos de alimentación flash (si es necesario). Consulte Disposición interna de los cables para obtener más información sobre la disposición interna de los cables.

Instalación de la tarjeta de expansión PCIe 1​

Procedimiento

  1. De ser necesario, instale los adaptadores de PCIe. Consulte Instalación de un adaptador PCIe.
  2. Si se ha instalado un relleno de expansión de PCIe, extráigalo.
  3. Instale la tarjeta de expansión PCIe 1.

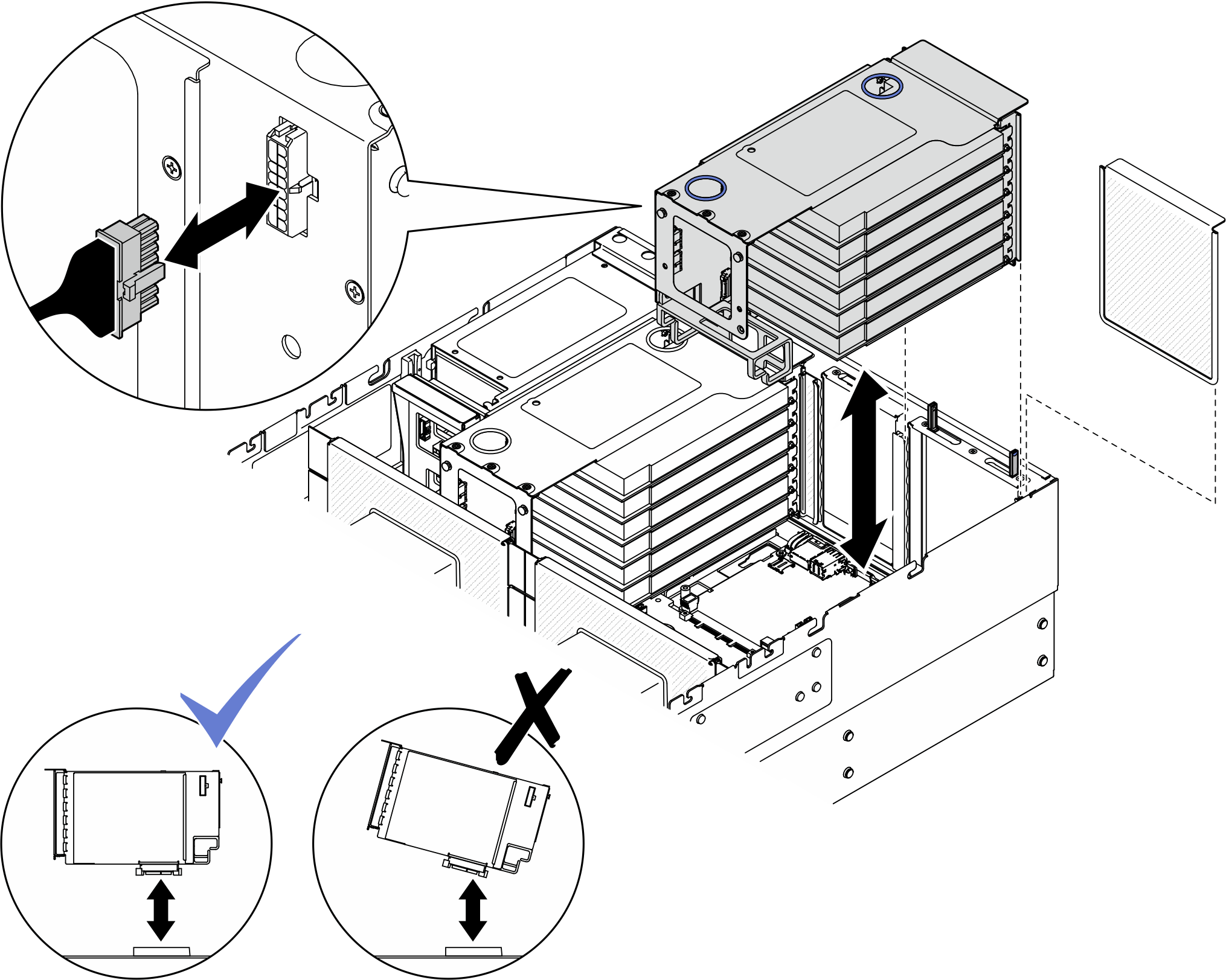

    Figura 2. Instalación de la tarjeta de expansión PCIe 1
    Installing PCIe riser 1
    1. Conecte todos los cables internos a los adaptadores de PCIe.

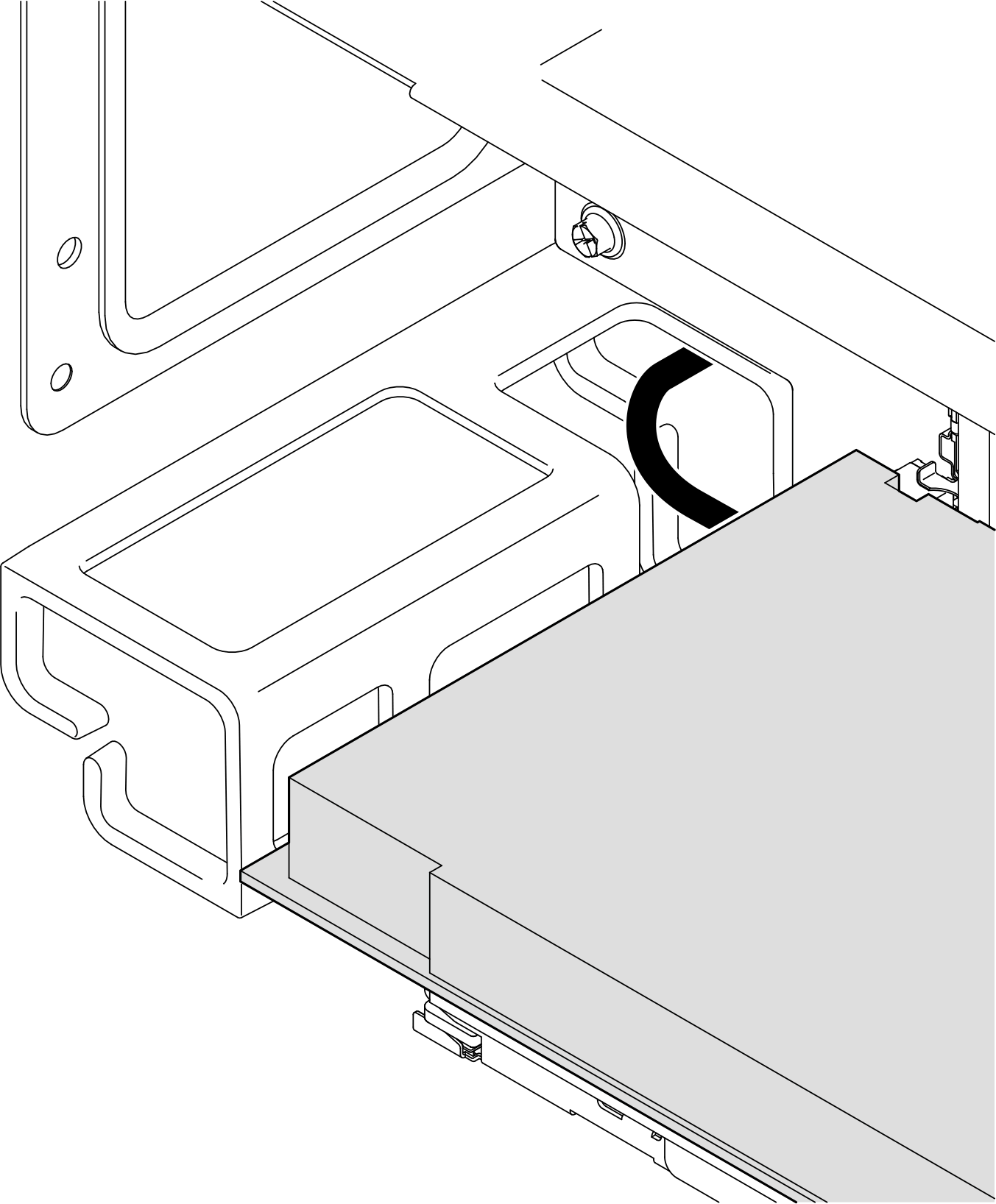

    2. Para la expansión FH de seis ranuras, disponga todos los cables internos a través del elemento de sujeción de cables tal como se muestra a continuación.

      RAID/HBA al módulo de alimentación flash 1 o 2

      De RAID/HBA a placa posterior 1, 3, 4 o 6


      RAID/HBA to backplane 1, 3, 4, or 6

      Cables de la expansión 1 al conjunto de la placa del sistema

      RAID/HBA al módulo de alimentación flash 3 o 4

      RAID/HBA a la placa posterior 2 o 5


      RAID/HBA to flash power module, backplane 2 or 5
    3. Alinee e instale la tarjeta de expansión PCIe hasta que quede bien colocada sobre las patillas y, a continuación, conecte el cable de alimentación a la tarjeta de expansión PCIe.
    4. Conecte los cables del conjunto de la tarjeta de expansión PCIe 1 al conjunto de la placa del sistema, las placas posteriores y los módulos de alimentación flash (si es necesario). Consulte Disposición interna de los cables para obtener más información sobre la disposición interna de los cables.

Instalación de la tarjeta de expansión PCIe 2​

Procedimiento

  1. De ser necesario, instale los adaptadores de PCIe. Consulte Instalación de un adaptador PCIe.
  2. Si se ha instalado un relleno de expansión de PCIe, extráigalo.
  3. Instale la tarjeta de expansión PCIe 2.
    Figura 3. Instalación de la tarjeta de expansión PCIe 2
    Installing PCIe riser 2
    1. Conecte todos los cables internos a los adaptadores de PCIe.
    2. Alinee e instale la tarjeta de expansión PCIe hasta que quede bien colocada sobre la patilla.
    3. Conecte los cables del conjunto de la tarjeta de expansión PCIe 2 al conjunto de la placa del sistema, las placas posteriores y los módulos de alimentación flash (si es necesario). Consulte Disposición interna de los cables para obtener más información sobre la disposición interna de los cables.

Después de finalizar

  1. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  2. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  3. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  4. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
