PCIe-Adapterkarte installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die PCIe-Adapterkarte zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Anmerkung
Weitere Details zu den verschiedenen Adapterarten finden Sie unter Rückansicht.
Gehen Sie je nach Konfiguration entsprechend dem passenden Installationsverfahren vor.
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

PCIe-Adapterkarte 3 installieren​

Vorgehensweise

  1. Falls erforderlich, installieren Sie die PCIe-Adapter. Siehe PCIe-Adapter installieren.
  2. Wenn eine Abdeckblende für PCIe-Adapterkarte installiert wurde, entfernen Sie sie.
  3. Installieren Sie PCIe-Adapterkarte 3.

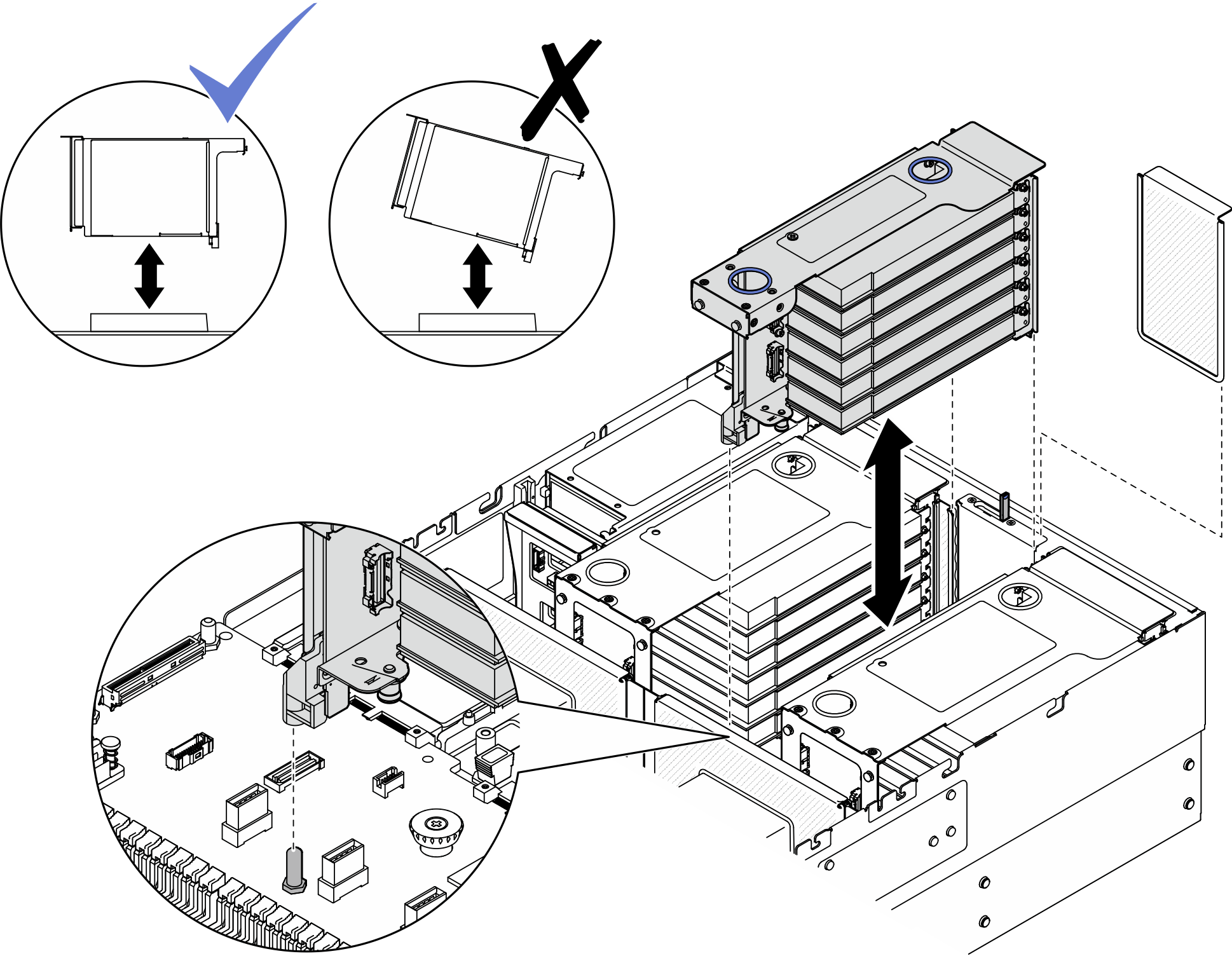

    Abbildung 1. Installieren von PCIe-Adapterkarte 3
    Installing PCIe riser 3
    1. Schließen Sie alle internen Kabel an die PCIe-Adapter an.

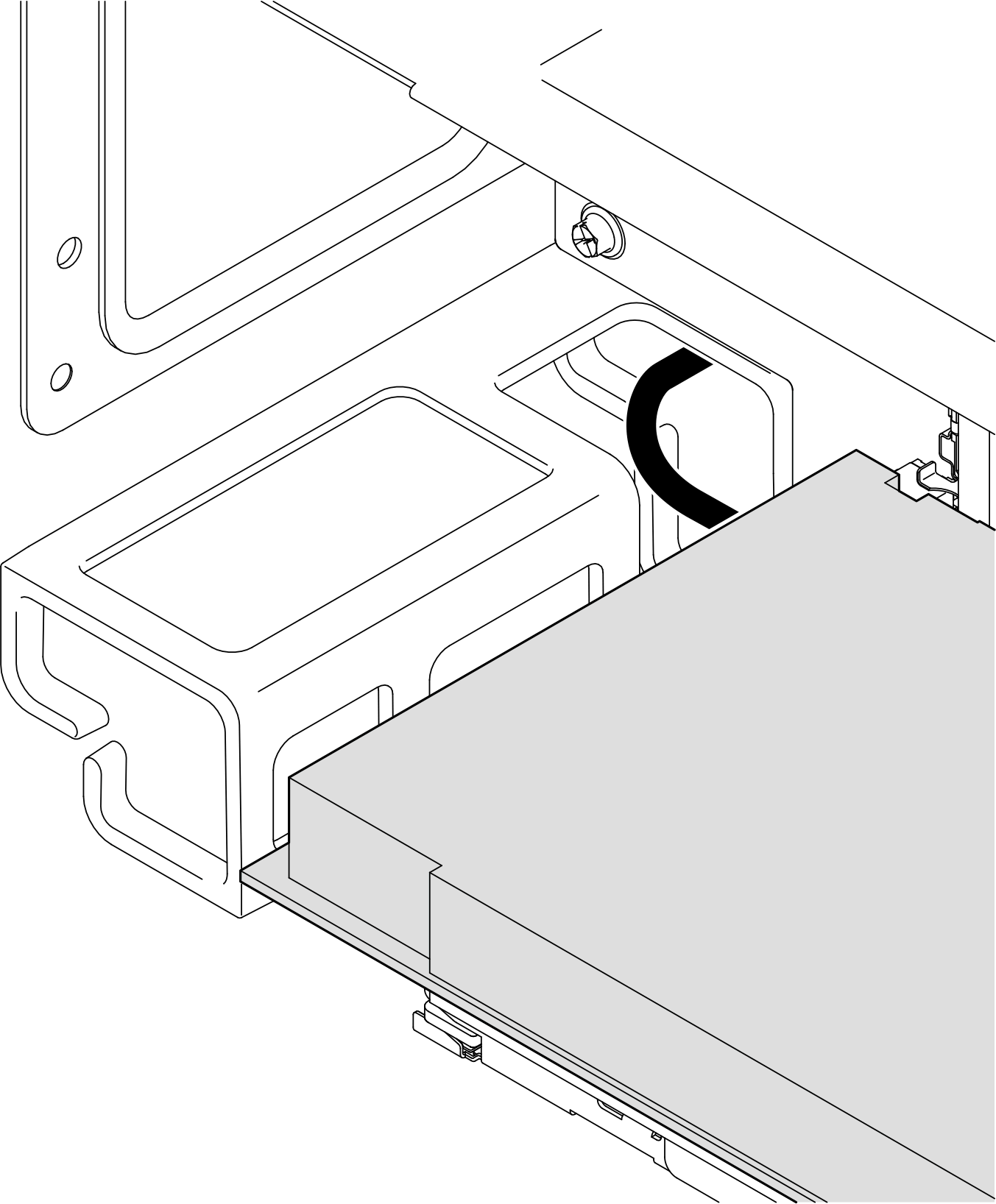

    2. Führen Sie bei der FH-Adapterkarte mit sechs Steckplätzen alle internen Kabel wie unten angezeigt durch die Kabelhalterung.

      Kabel von Adapterkarte 3 zur Systemplatinenbaugruppe

      RAID/HBA zu Rückwandplatine 2 oder 5


      RAID/HBA to flash power module, backplane 2 or 5

      RAID/HBA zum Flash-Stromversorgungsmodul 1, 2, 3 oder 4

      RAID/HBA zu Rückwandplatine 1, 3, 4 oder 6


      RAID/HBA to backplane 1, 3, 4, or 6
    3. Richten Sie die PCIe-Adapterkarte aus und installieren Sie sie, bis sie sicher auf den Ständern sitzt. Verbinden Sie dann das Netzkabel mit der PCIe-Adapterkarte.
    4. Schließen Sie die Kabel der PCIe-Adapterkartenbaugruppe 3 an die Systemplatinenbaugruppe, die Rückwandplatinen und, falls erforderlich, an die Flash-Stromversorgungsmodule an. Weitere Informationen zur internen Kabelführung finden Sie unter Interne Kabelführung.

PCIe-Adapterkarte 1 installieren​

Vorgehensweise

  1. Falls erforderlich, installieren Sie die PCIe-Adapter. Siehe PCIe-Adapter installieren.
  2. Wenn eine Abdeckblende für PCIe-Adapterkarte installiert wurde, entfernen Sie sie.
  3. Installieren Sie PCIe-Adapterkarte 1.

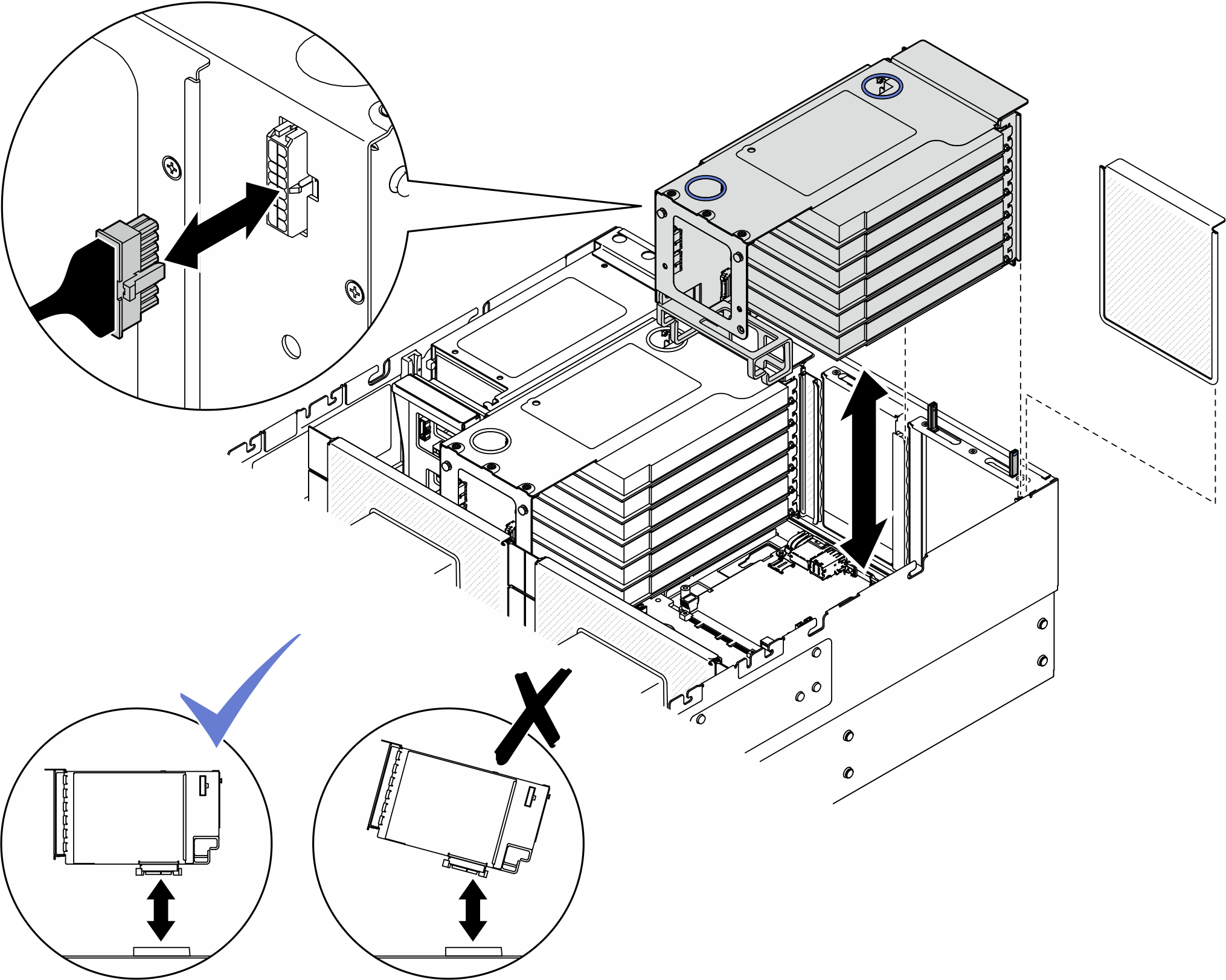

    Abbildung 2. Installieren von PCIe-Adapterkarte 1
    Installing PCIe riser 1
    1. Schließen Sie alle internen Kabel an die PCIe-Adapter an.

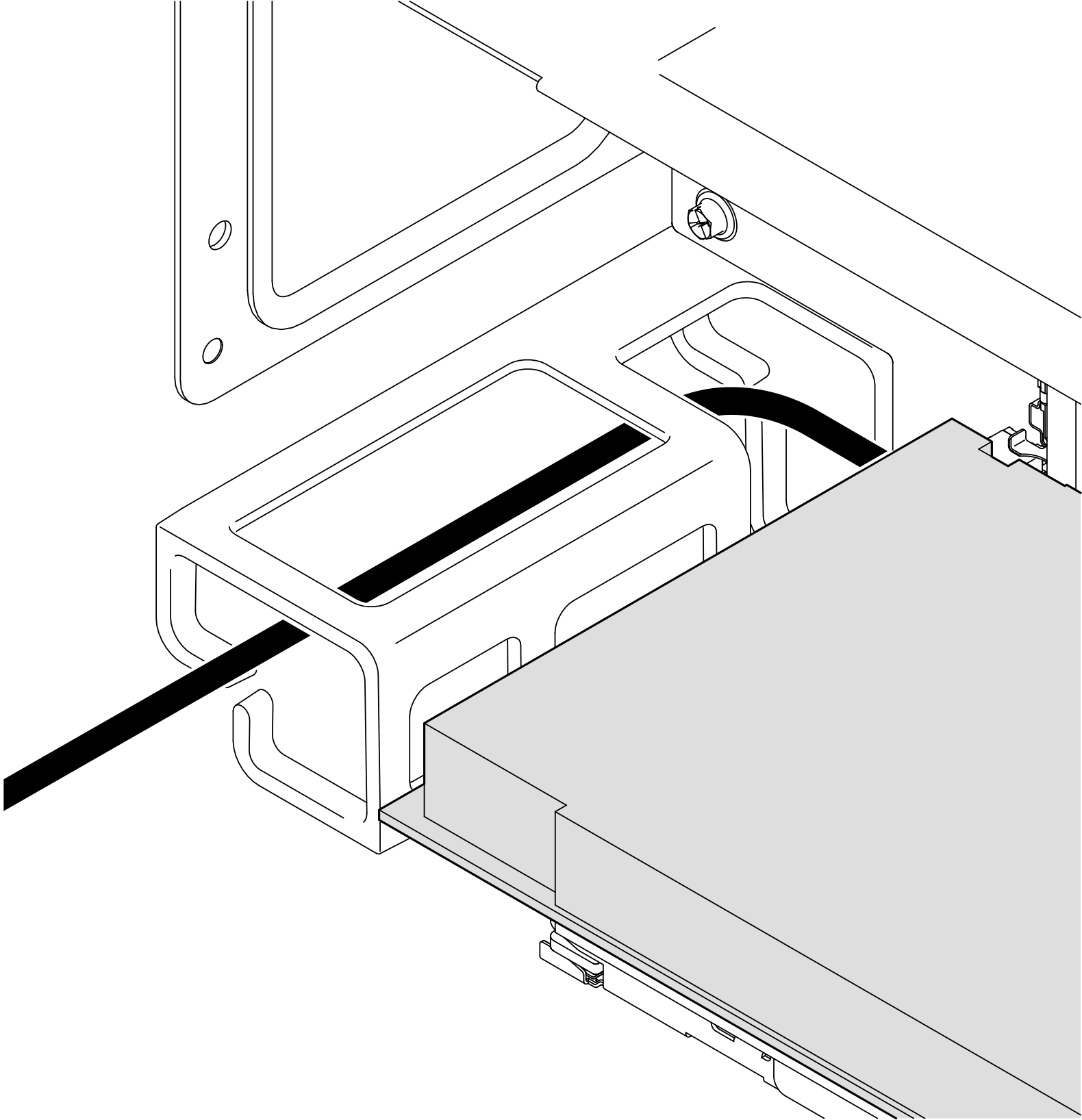

    2. Führen Sie bei der FH-Adapterkarte mit sechs Steckplätzen alle internen Kabel wie unten angezeigt durch die Kabelhalterung.

      RAID/HBA zum Flash-Stromversorgungsmodul 1 oder 2

      RAID/HBA zu Rückwandplatine 1, 3, 4 oder 6


      RAID/HBA to backplane 1, 3, 4, or 6

      Kabel von Adapterkarte 1 zur Systemplatinenbaugruppe

      RAID/HBA zum Flash-Stromversorgungsmodul 3 oder 4

      RAID/HBA zu Rückwandplatine 2 oder 5


      RAID/HBA to flash power module, backplane 2 or 5
    3. Richten Sie die PCIe-Adapterkarte aus und installieren Sie sie, bis sie sicher auf den Ständern sitzt. Verbinden Sie dann das Netzkabel mit der PCIe-Adapterkarte.
    4. Schließen Sie die Kabel der PCIe-Adapterkartenbaugruppe 1 an die Systemplatinenbaugruppe, die Rückwandplatinen und, falls erforderlich, an die Flash-Stromversorgungsmodule an. Weitere Informationen zur internen Kabelführung finden Sie unter Interne Kabelführung.

PCIe-Adapterkarte 2 installieren​

Vorgehensweise

  1. Falls erforderlich, installieren Sie die PCIe-Adapter. Siehe PCIe-Adapter installieren.
  2. Wenn eine Abdeckblende für PCIe-Adapterkarte installiert wurde, entfernen Sie sie.
  3. Installieren Sie PCIe-Adapterkarte 2.

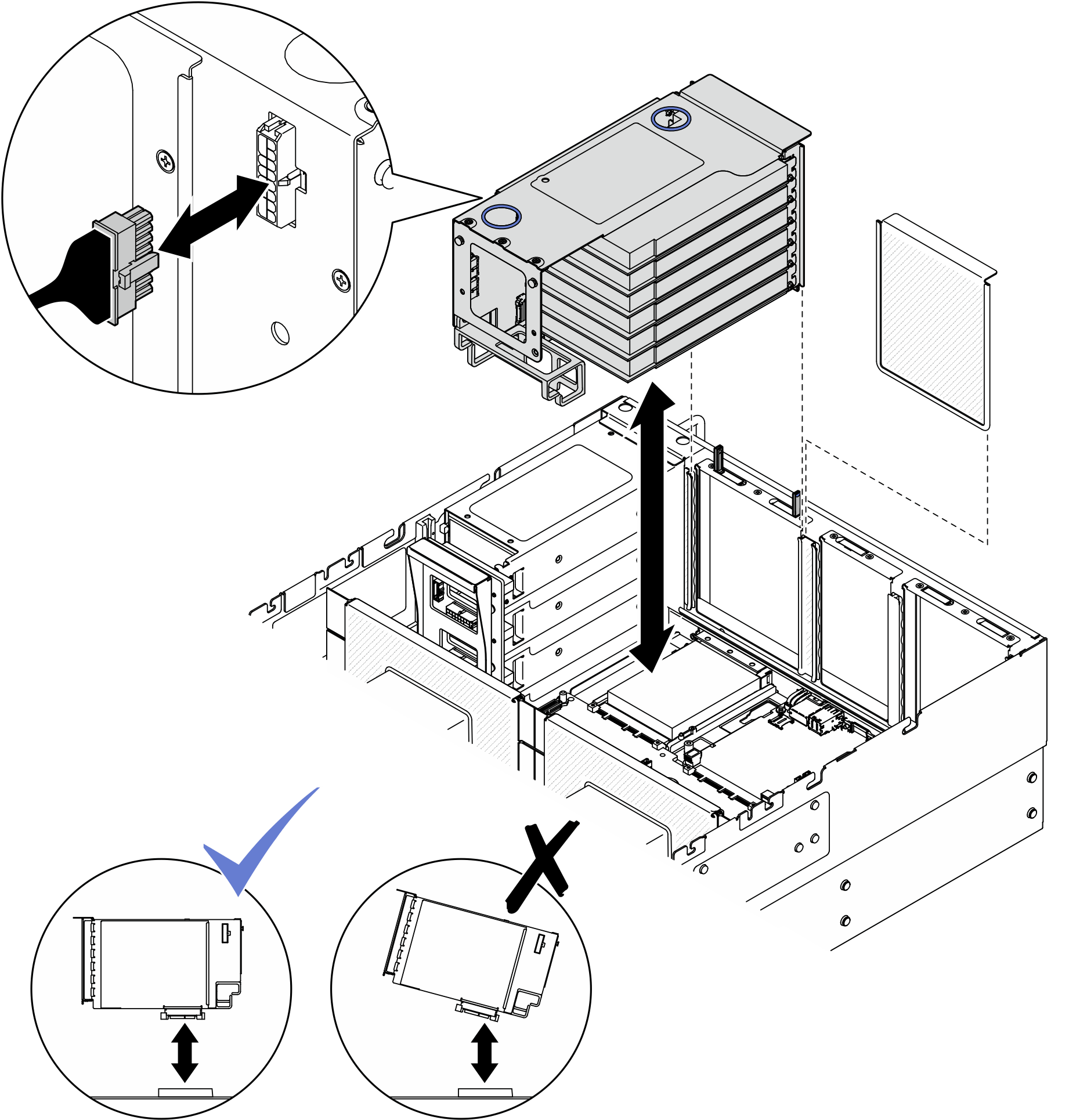

    Abbildung 3. Installieren von PCIe-Adapterkarte 2
    Installing PCIe riser 2
    1. Schließen Sie alle internen Kabel an die PCIe-Adapter an.
    2. Richten Sie die PCIe-Adapterkarte aus und installieren Sie sie, bis sie sicher auf den Ständern sitzt.
    3. Schließen Sie die Kabel der PCIe-Adapterkartenbaugruppe 2 an die Systemplatinenbaugruppe, die Rückwandplatinen und, falls erforderlich, an die Flash-Stromversorgungsmodule an. Weitere Informationen zur internen Kabelführung finden Sie unter Interne Kabelführung.

Nach dieser Aufgabe

  1. Installieren Sie die Querstrebe erneut. (Siehe Querstrebe installieren).

  2. Bringen Sie die hintere obere Abdeckung wieder an. (Siehe Hintere obere Abdeckung installieren).

  3. Bringen Sie die vordere obere Abdeckung wieder an. (siehe Vordere obere Abdeckung installieren).

  4. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
