Installation de la carte mezzanine PCIe

Suivez les instructions énoncées dans cette section pour installer une carte mezzanine PCIe.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Remarque
Pour plus de détails sur les différents types de blocs mezzanines, reportez-vous à Vue arrière.
Reportez-vous aux procédures qui correspondent à votre configuration afin de suivre la bonne procédure d’installation.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Installation de la carte mezzanine PCIe 3​

Procédure

  1. Si nécessaire, installez les adaptateurs PCIe. Voir Installation d’un adaptateur PCIe.
  2. Si un obturateur de bloc mezzanine PCIe a été installé, retirez-le.
  3. Installez la carte mezzanine PCIe 3.

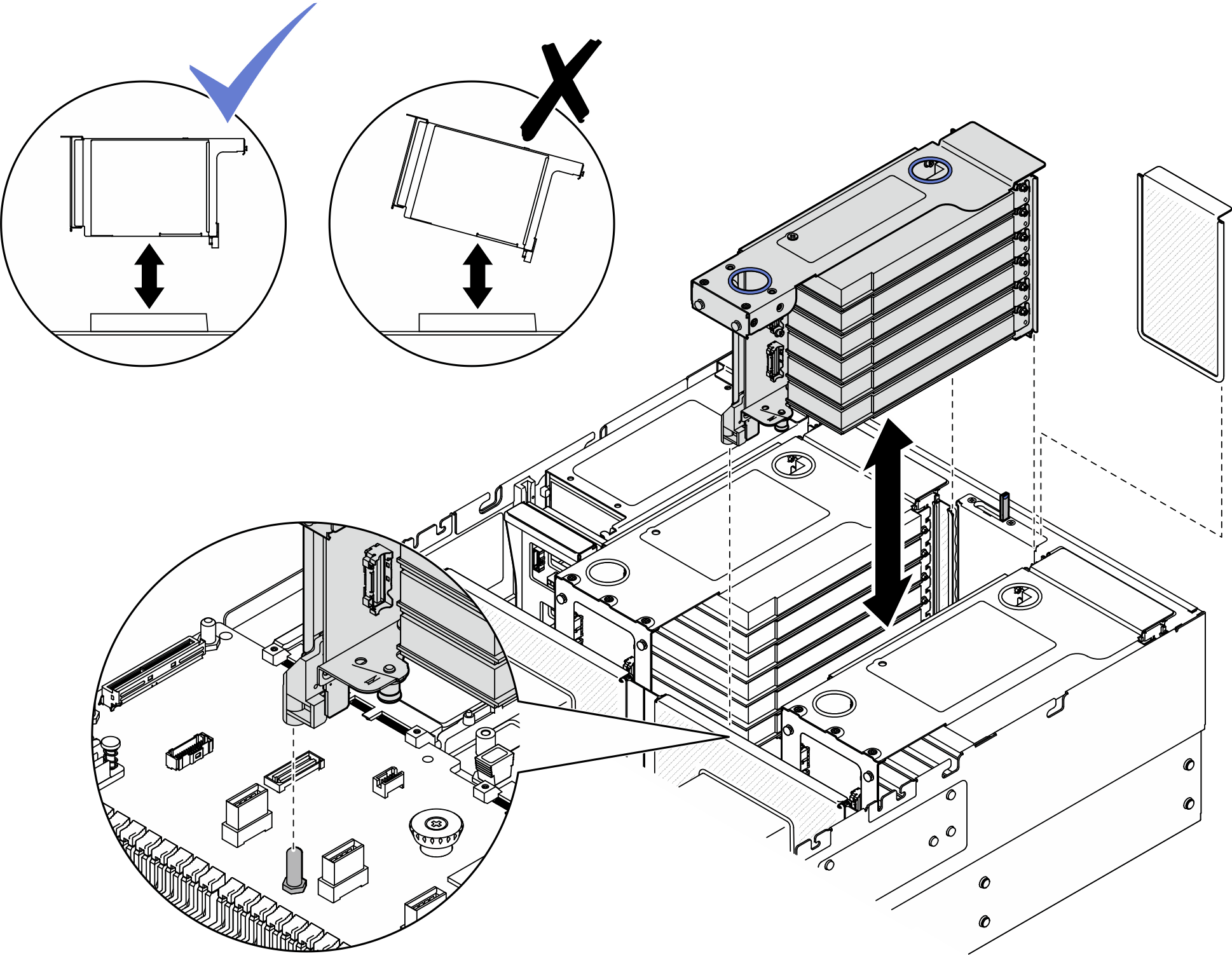

    Figure 1. Installation de la carte mezzanine PCIe 3
    Installing PCIe riser 3
    1. Connectez tous les câbles internes aux adaptateurs PCIe.

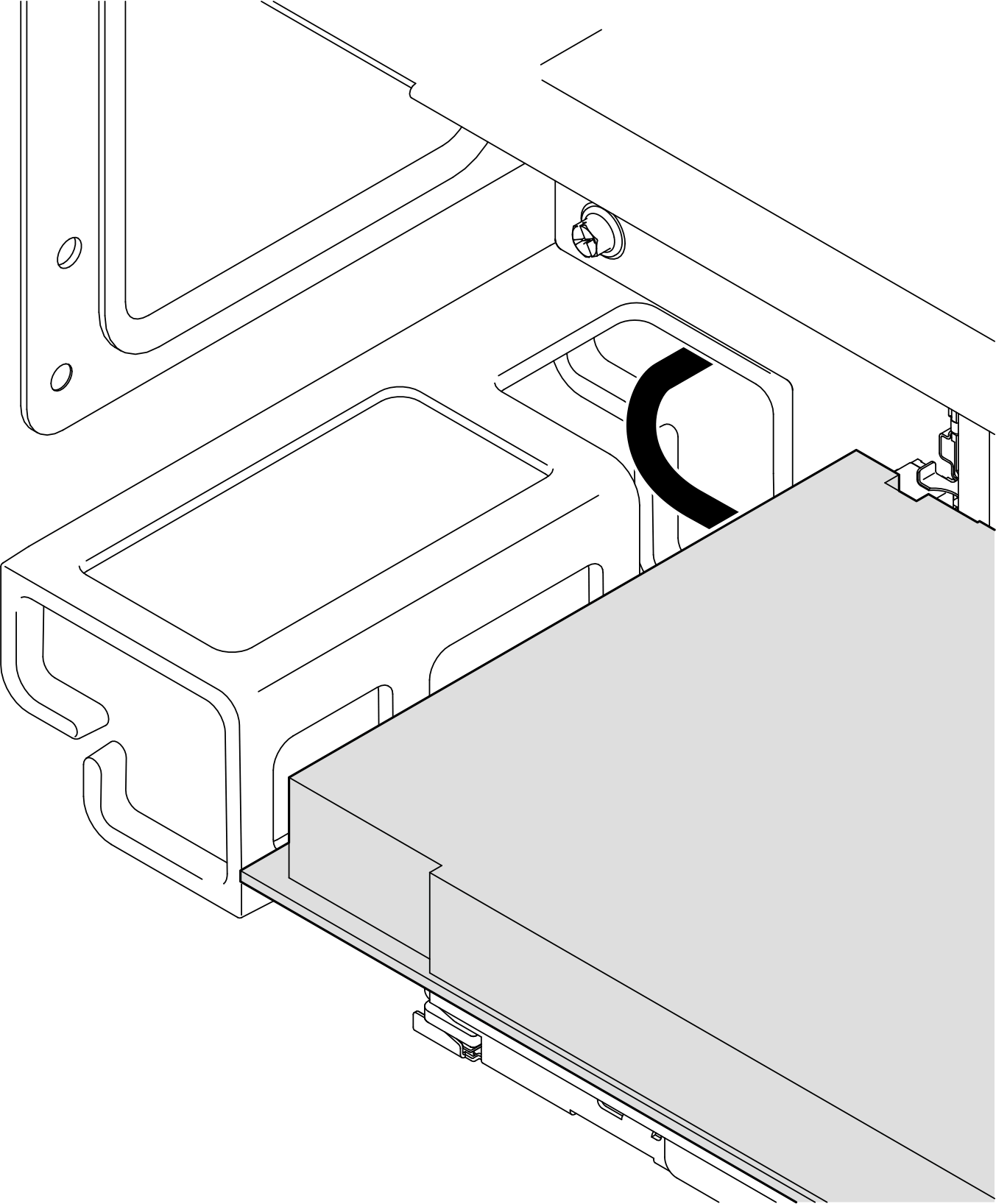

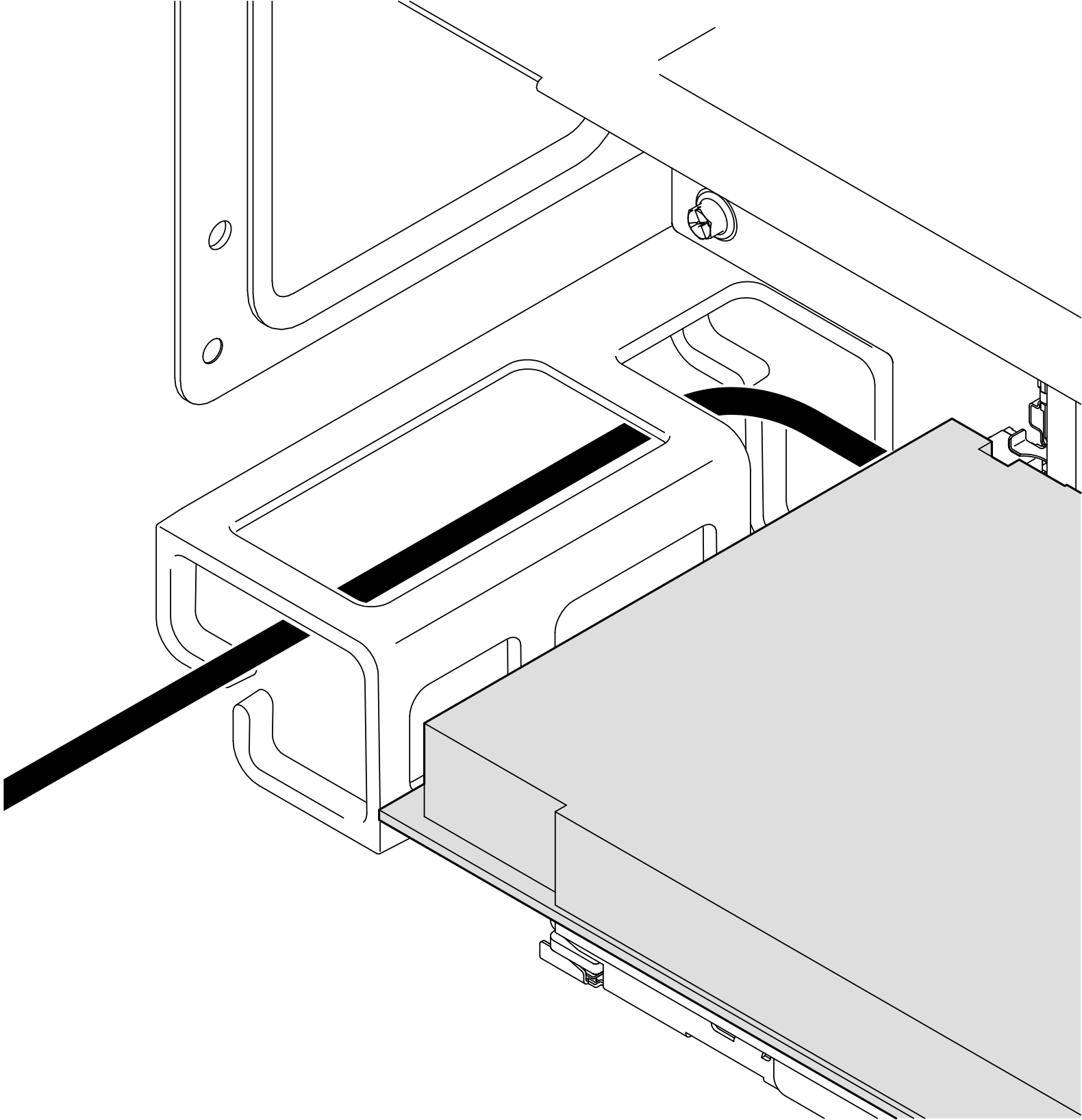

    2. Pour les cartes mezzanines pleine hauteur (FH) à six emplacements, acheminez tous les câbles internes au travers du dispositif de retenue des câbles, comme indiqué ci-dessous.

      Câbles de la carte mezzanine 3 vers le bloc carte mère

      RAID/HBA vers le fond de panier 2 ou 5


      RAID/HBA to flash power module, backplane 2 or 5

      RAID/HBA vers le module d’alimentation flash 1, 2, 3 ou 4

      RAID/HBA vers fond de panier 1, 3, 4 ou 6


      RAID/HBA to backplane 1, 3, 4, or 6
    3. Alignez et installez la carte mezzanine PCIe jusqu’à ce qu’il soit bien installé sur ses supports, puis branchez le câble d’alimentation à la carte mezzanine PCIe.
    4. Branchez les câbles du bloc carte mezzanine PCIe 3 sur le bloc carte mère, les fonds de panier et les modules d’alimentation flash (si nécessaire). Consultez la section Cheminement interne des câbles pour en savoir plus sur le cheminement interne des câbles.

Installation de la carte mezzanine PCIe 1​

Procédure

  1. Si nécessaire, installez les adaptateurs PCIe. Voir Installation d’un adaptateur PCIe.
  2. Si un obturateur de bloc mezzanine PCIe a été installé, retirez-le.
  3. Installez la carte mezzanine PCIe 1.

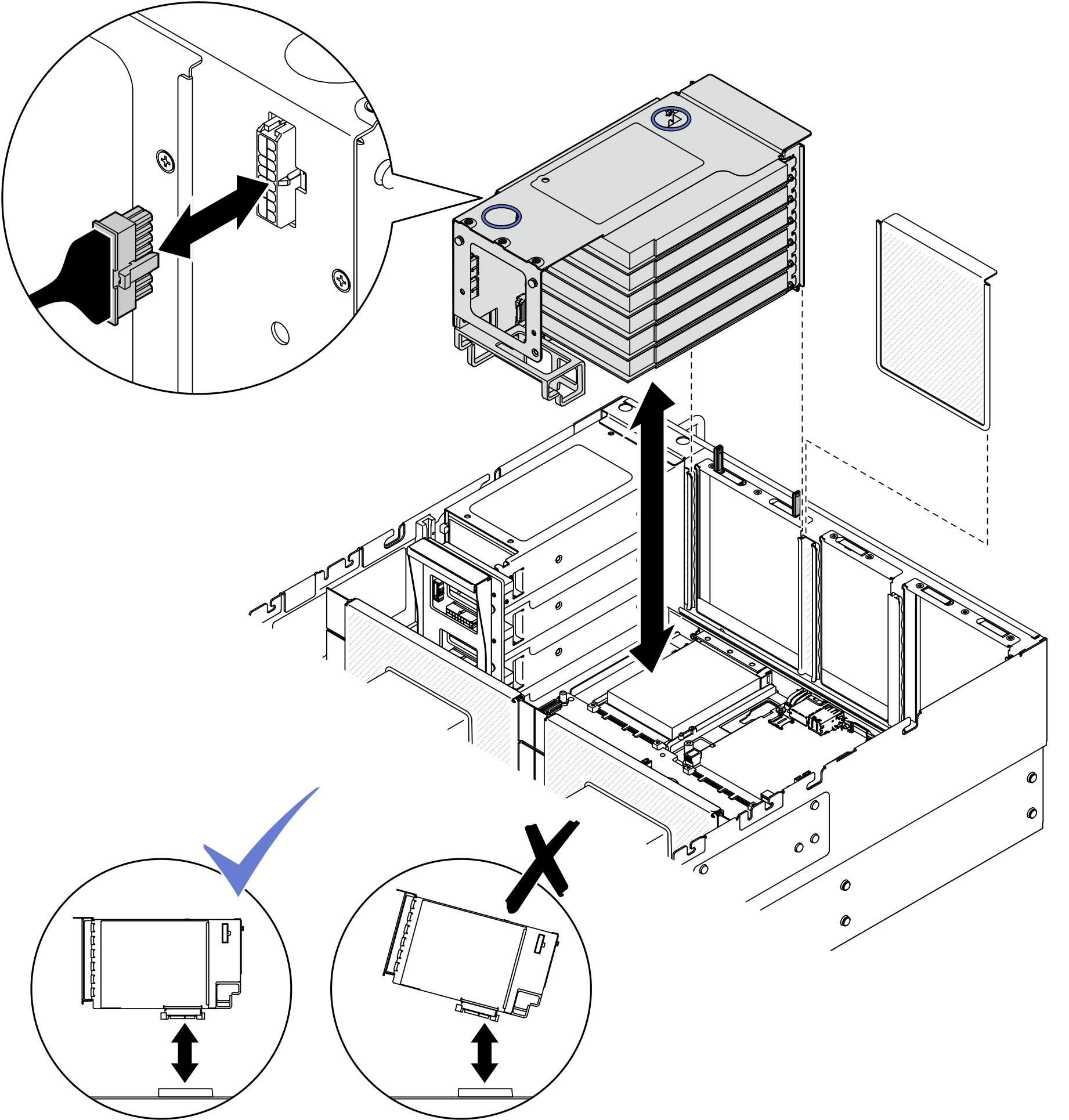

    Figure 2. Installation de la carte mezzanine PCIe 1
    Installing PCIe riser 1
    1. Connectez tous les câbles internes aux adaptateurs PCIe.
    2. Pour les cartes mezzanines pleine hauteur (FH) à six emplacements, acheminez tous les câbles internes au travers du dispositif de retenue des câbles, comme indiqué ci-dessous.

      RAID/HBA vers le module d’alimentation flash 1 ou 2

      RAID/HBA vers fond de panier 1, 3, 4 ou 6


      RAID/HBA to backplane 1, 3, 4, or 6

      Câbles de la carte mezzanine 1 vers le bloc carte mère

      RAID/HBA vers le module d’alimentation flash 3 ou 4

      RAID/HBA vers le fond de panier 2 ou 5


      RAID/HBA to flash power module, backplane 2 or 5
    3. Alignez et installez la carte mezzanine PCIe jusqu’à ce qu’il soit bien installé sur ses supports, puis branchez le câble d’alimentation à la carte mezzanine PCIe.
    4. Branchez les câbles du bloc carte mezzanine PCIe 1 sur le bloc carte mère, les fonds de panier et les modules d’alimentation flash (si nécessaire). Consultez la section Cheminement interne des câbles pour en savoir plus sur le cheminement interne des câbles.

Installation de la carte mezzanine PCIe 2​

Procédure

  1. Si nécessaire, installez les adaptateurs PCIe. Voir Installation d’un adaptateur PCIe.
  2. Si un obturateur de bloc mezzanine PCIe a été installé, retirez-le.
  3. Installez la carte mezzanine PCIe 2.
    Figure 3. Installation de la carte mezzanine PCIe 2
    Installing PCIe riser 2
    1. Connectez tous les câbles internes aux adaptateurs PCIe.
    2. Alignez et installez la carte mezzanine PCIe jusqu’à ce qu’il soit bien en place sur ses supports.
    3. Branchez les câbles du bloc carte mezzanine PCIe 2 sur le bloc carte mère, les fonds de panier et les modules d’alimentation flash (si nécessaire). Consultez la section Cheminement interne des câbles pour en savoir plus sur le cheminement interne des câbles.

Après avoir terminé

  1. Réinstallez la traverse. Pour plus d'informations, voir Installation de la traverse.

  2. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  3. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  4. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
